最近对延时摄影有点着迷。从郊外挖了几棵蒲公英苗准备拍摄。查阅了一些资料发现，要想植物正常的生长开花结果，灯光的正确控制是必不可少的。于是网上搜索了一下发现竟然没有卖这类控制器的。只好自己动手了。其实原理很简单，就是买个现成的插座拆开给里面加入个Arduuno的电路板，一个继电器控制模块，还有显示屏和电源模块就行了。
首先是在Arduino电路板上添加了两路光耦器件，Arduuno通过它们来控制相机的快门触发。另外那个旋钮是个编码器，用它来控制显示屏上各种参数的调整。
这就是把一堆零件放在一起的样子
为了安全需要把高压电路部分和低压电路部分隔离开，于是3D打印了个支架。
接下来就是用导线把各种功能的模块焊接在一起。做得有点丑[捂脸]

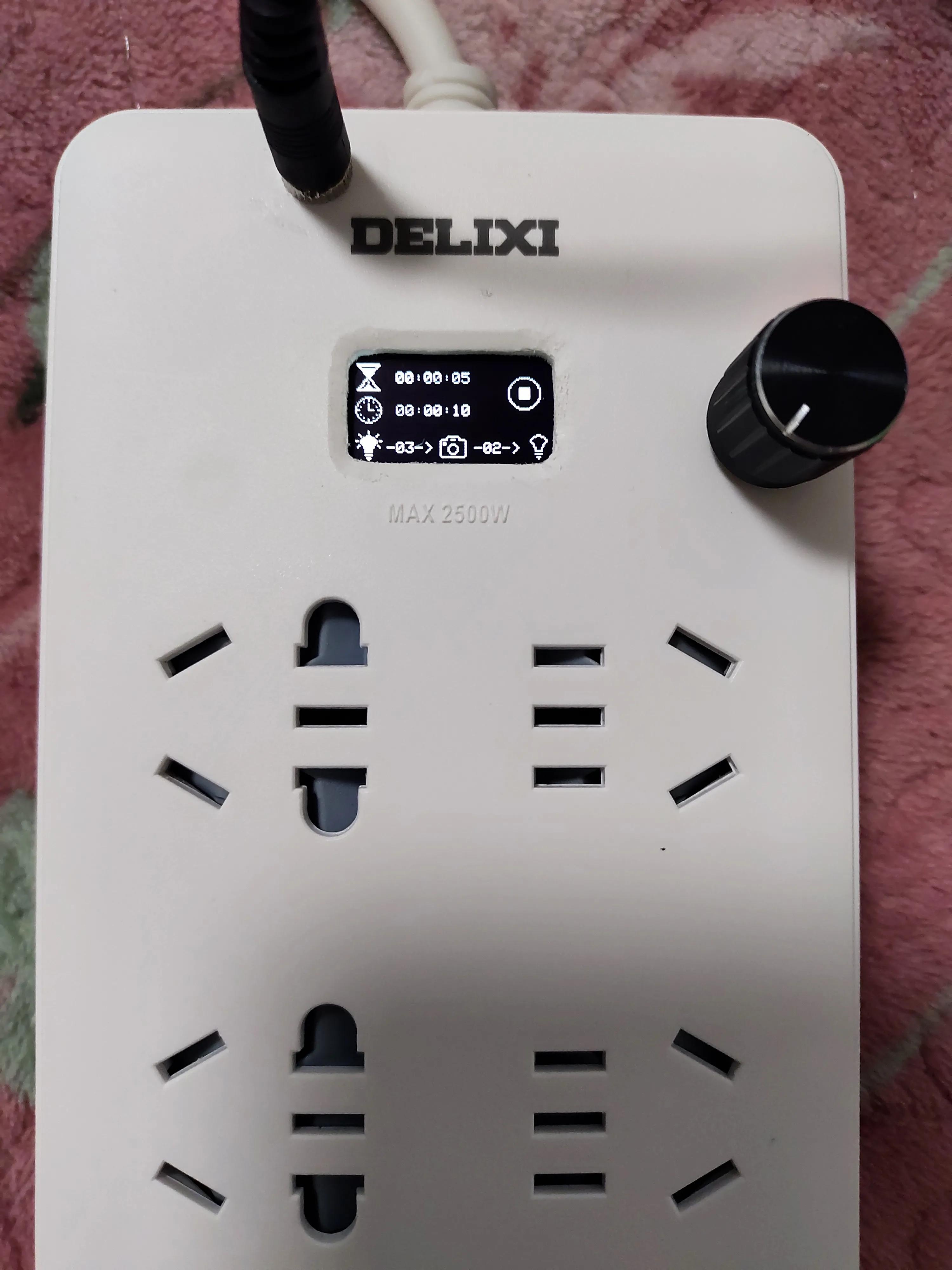

装好外壳，写入程序。大功告成。
我搭建的简陋摄影棚
实际使用的演示
视频加载中...
这个是插座第一次试用的作品，效果还算满意。
