选择【绘图】∣【直线】菜单命令，弹出的立即菜单设置如图1所示，绘制两条长为50，距离为20的水平直线作为主干电路，如图2所示。
图1 直线立即菜单

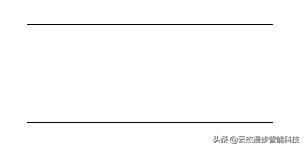

图2 绘制的水平直线
选择【绘图】∣【圆】菜单命令。弹出的立即菜单设置如图3所示，绘制以水平直线的端点为圆心，半径为1的圆，如图4所示。
图3 圆立即菜单

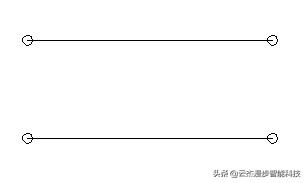

图4 绘制圆
选择【绘图】∣【矩形】菜单命令，弹出的立即菜单设置如图5所示，绘制一个“4×1.5”的矩形电阻，如图6所示。
图5 矩形立即菜单

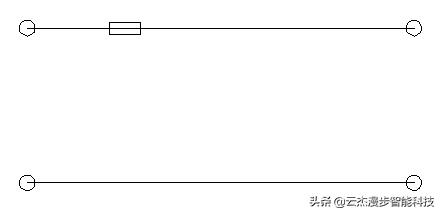

图6 绘制电阻
选择【修改】∣【平移复制】菜单命令，弹出的立即菜单设置如图7所示，将电感复制到电路中，如图8所示。
图7 复制立即菜单

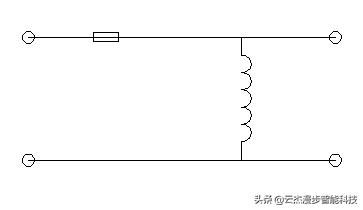

图8 复制的图形
选择【绘图】∣【圆】菜单命令。弹出的立即菜单设置如图9所示，以垂直直线的端点为圆心，绘制半径为0.5的圆，如图10所示。
图9 圆立即菜单
图10 绘制的圆
选择【绘图】∣【填充】菜单命令，弹出的立即菜单设置如图11所示，在绘图区选择要填充的区域，完成填充的图形如图12所示。
图11 填充立即菜单

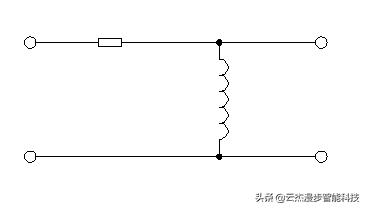

图12 完成填充的图形
选择【修改】∣【裁剪】菜单命令，弹出的立即菜单设置如图13所示，裁剪掉多余的曲线，如图14所示。
图13 裁剪立即菜单
图14 裁剪结果
选择【绘图】∣【文字】∣【文字】菜单命令，弹出的立即菜单设置如图15所示，在电路中输入各电路符号的文字代号，字号大小为“3”，单击鼠标左键确定。至此，电感微分电路已绘制完成，完整的电感微分电路图如图16所示。
图15 文字立即菜单

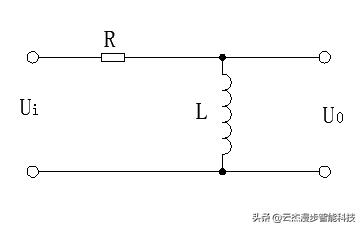

图16 文字编辑
