OBC是车载充电机的简称（On Board Charger），其主要功能：电网电压经由地面交流充电桩、交流充电口，连接至车载充电机，给电动车电池进行充电。

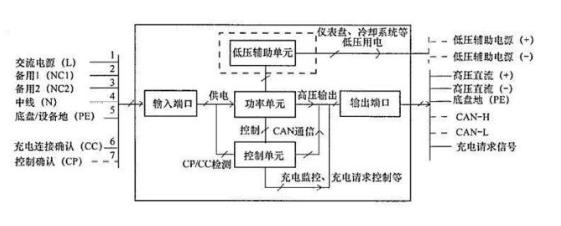

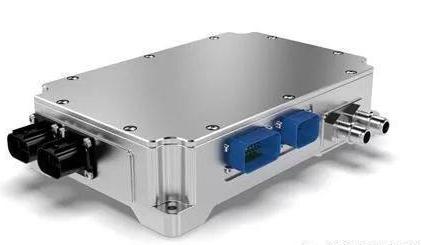

车载充电机 OBC
目前的国标电动汽车上的OBC需要符合的标准为 ：《QCT 895-2011 电动汽车用传导式车载充电机》。
现在的OBC一般也默认是隔离型OBC，这是指电网侧与车载侧之间需要设置耐压2500V-3750V的电气隔离层，以提高电气安全性。

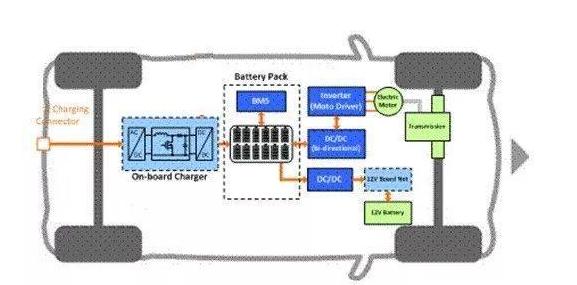

车载充电机 充电示意图
车载充电机，以交流电源作为输入，输出为直流，直接给动力电池充电；当然有些车型可能不具备车载的条件，那么这种就是非车载充电机型汽车，这种非车载的电动汽车一般以“老头乐”居多。非车载型的直流充电机，一般也是交流输入，直流输出，可以直接给动力电池充电，功率较小。
另外还有一种，交流充电桩，交流作为输入，输出也是交流，不能直接给动力电池充电，需要连接车载充电机，进行交直流转换，才能实现充电。交流充电桩内部比较简单，基本功能就是将电网交流电引出到方便电动汽车充电的位置，并提供一个标准的充电接口。受到车载充电机能力的限制，交流充电桩功率一般也不需要太大。
车载充电机 充电示意图
《QCT 895-2011 电动汽车用传导式车载充电机》
