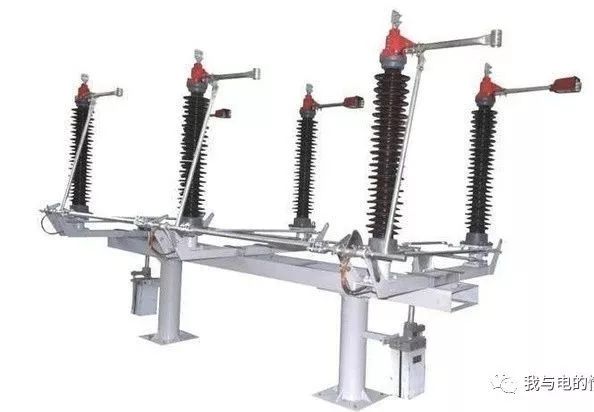

一、隔离开关操作
1.1 允许隔离开关操作的范围a)拉合无故障的电压互感器和避雷器(中性点不接地系统、有接地时不得拉合电压互感器；雷电时,不得拉合避雷器)。b)拉合母线和直接连接在母线上设备的电容电流。c)拉合中性点接地刀闸。d)与断路器并联的旁路隔离开关,当断路器在合闸位置时,可拉、合断路器的旁路电流,此时应断开并联断路器的操作电源。e)拉合励磁电流不超过2A的空载变压器和拉合电容电流不超过5的无负荷线路。
1.2 隔离开关操作的规定1.2.1 隔离开关操作的顺序 1.2.1.1 输配电线路隔离开关 拉闸时:先拉负荷侧,后拉电源侧。合闸时:先合电源侧,后合负荷侧。 1.2.1.2 母联隔离开关 拉闸时:先拉不带电侧,后拉带电侧。合闸时:先合带电侧,后合不带电侧。 1.2.1.3 变压器中低压侧隔离开关 拉闸时:先拉变压器侧,后拉母线侧。合闸时:先合母线侧,后合变压器侧。 1.2.2 令克保险的操作顺序 断开时:先断中相、再断边相。合上时:先合边相,后合中相。 注:有风时拉合保险不按上述顺序操作,应逆风向逐相操作。
1.2.3 拉合隔离开关时的注意事项a)拉合隔离开关前,应检查断路器、相应接地刀闸确已拉开至分闸到位,确认送电范围内接地线已拆除。b)手动合隔离开关时应迅速而果断,但在合闸终了不得用力过猛,隔离开关合上后,应使刀刃完全进入固定触头。c)手动拉隔离开关时应慢而谨慎,当动、静触头刚刚分离,应迅速拉开,要将刀刃拉到头,闭锁销子应锁住并加锁。d)电动操作的隔离开关在控制回路有故障时应及时排除,不允许用按接触器的方法操作。e)隔离开关合上后,应检查三相触头平整,接触良好。f)在母联断路器未合上的情况下,严禁将任一回路两母线隔离开关或隔离开关辅助接点同时合上。 g)电压互感器、站用变压器的操作,除拉开一次隔离开关外,还应取下相应回路的一、二次保险和断开快速开关。 h)对就地电动操作的隔离开关,操作完毕后应断开其操作电源。i)在就地操作隔离开关过程中,要特别注意正确站位,若瓷瓶有断裂等异常时应迅速撤离现场防止人身受伤。1.2.4开关柜手车式断路器的操作注意事项a)手车式断路器允许停留在运行、试验、检修位置,不得停留在其它位置,检修后,应推至试验位置,进行传动试验,试验良好后方可投入运行。b)手车式断路器无论在工作位置还是在试验位置,均应用机械联锁把手车锁定。c)当手车式断路器推入柜内时,应保持垂直缓缓推进。处于试验位置时,必须将二次插头插入二次插座。d)手车式断路器拉出后,应检查隔离档板是否可靠封闭。e)手车式开关柜的接地刀闸与手车开关应能互相可靠闭锁,当接地刀闸位置不能直接观察到时,必须利用二元变化的方法进行确认。
