现场条件
- 位置：室外环境
- 天气：晴
- 温度：31°
- 体感温度：44°左右
- 风速：微风
对站内高压线路、主变变压器、母线等高压工作器件应用声学成像仪进行局部放电检测，实现快速检测，快速定位，大幅度减少一线人员工作时间，提升检测效率。
1、 绝缘子

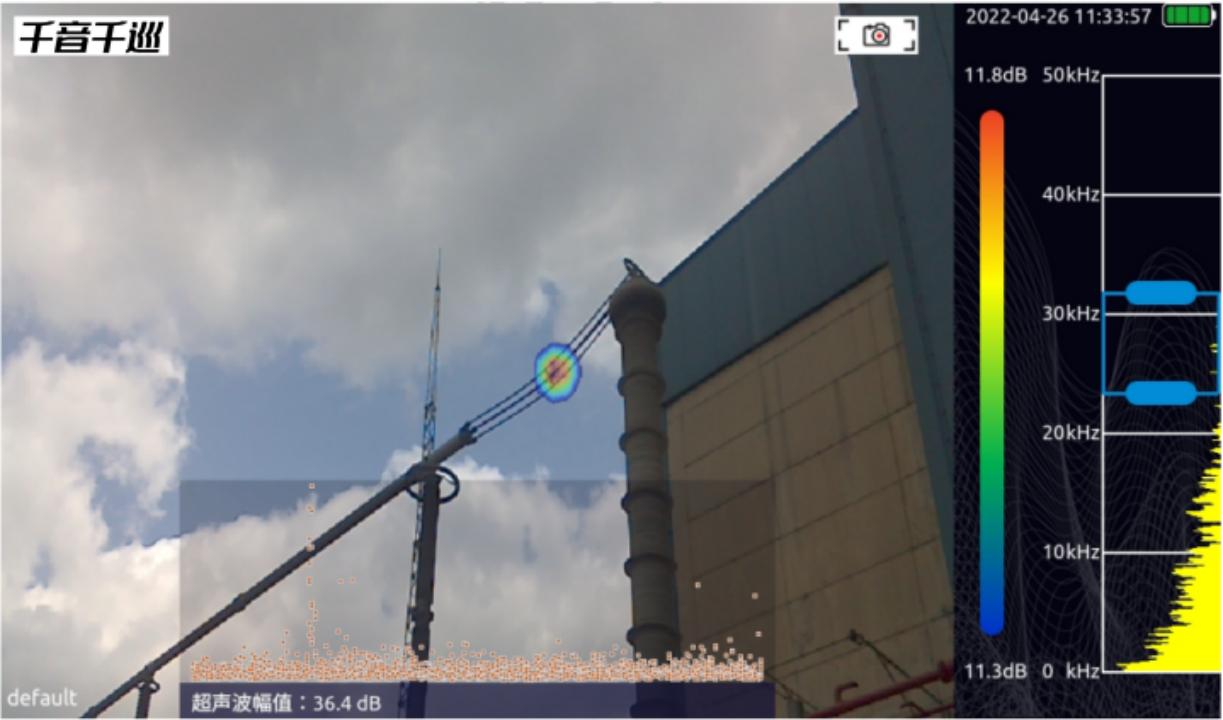

此处是围墙上的绝缘子，与在运的换流变压器连接，发现了较为稳定的微弱放电信号，高度约 4 米，此处的放电位置人为观测无明显异常，且站内的红外监测设备对于这种放电量较小温度变化不明显的放电现象不敏感，应用声学成像仪快速检出，与现场沟通确认后，认定是一处异常局放情况，进行记录下次检修时进行检修维护。
在对绝缘子的测试检测过程中，利用成像仪发现其中一个绝缘子尖端局部放电声源，距离约 5 米左右，PDD 图谱显示为尖端放电现象。
2、均压环
检测到均压环的放电信号，距离地面约 3 米，PDD 图谱显示为尖端放电现象；
在对站内均压环的检测过程中，利用成像仪在另一处同样发现了绝缘子与均压环连接处的放电信号，距离地面约 4 米。
3、 站内接线
此处是某一设备的接线，在接线的中间处发现了放电信号，高度约 6 米。
此处是站内的接线，距离地面高度约 10 米左右，发现了放电信号，PDD 图谱显示为导线的尖端放电现象。
4、避雷器
在运的换流变压器上方的避雷器图像，在避雷器上检测到了较微弱的放电信号，距离地面约 5 米。
6、应用检测结论
经过多次对该站内的高压线路、主变变压器、母线等高压工作器件进行局部放电检测后，得出以下结论：
1、声学成像仪在实际场景下的局部放电检测效果明显；
2、声学成像仪的操作简便，学习快捷，易上手；
3、声学成像仪体积小，携带方便，可随身携带；
4、声学成像仪在测试过程不间断使用中，仪器工作稳定、反应灵敏，可靠性好。
