我们知道直流电流是有方向性的，电流的方向定义是从正极流向负极，今天我们要介绍的是常用于直流配电屏中，用于分断直流电路的ABB 微型断路器S202M C63 DC

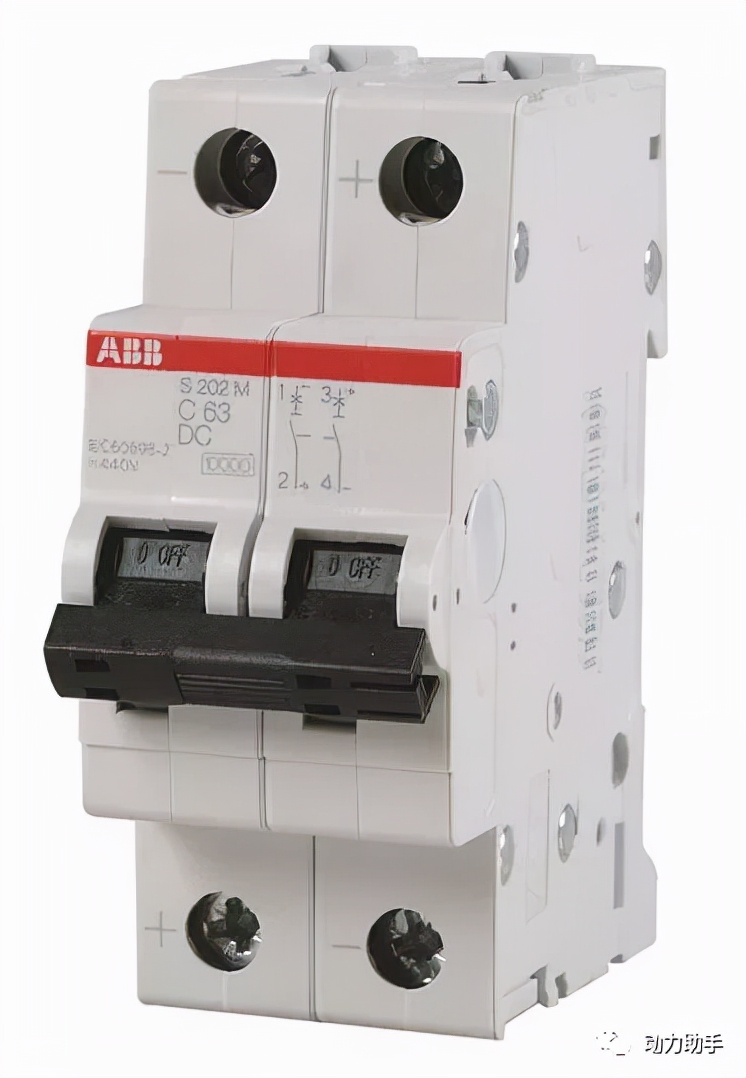

从图中标称可以看出，这是一个由两个1P组成的2P的直流开关 ，脱扣特性C特性，额定电流63A。开关接线端子的进线与出线标注的+与-并不是用于标记正负，而是标记电流的方向，方向是从+流向-。

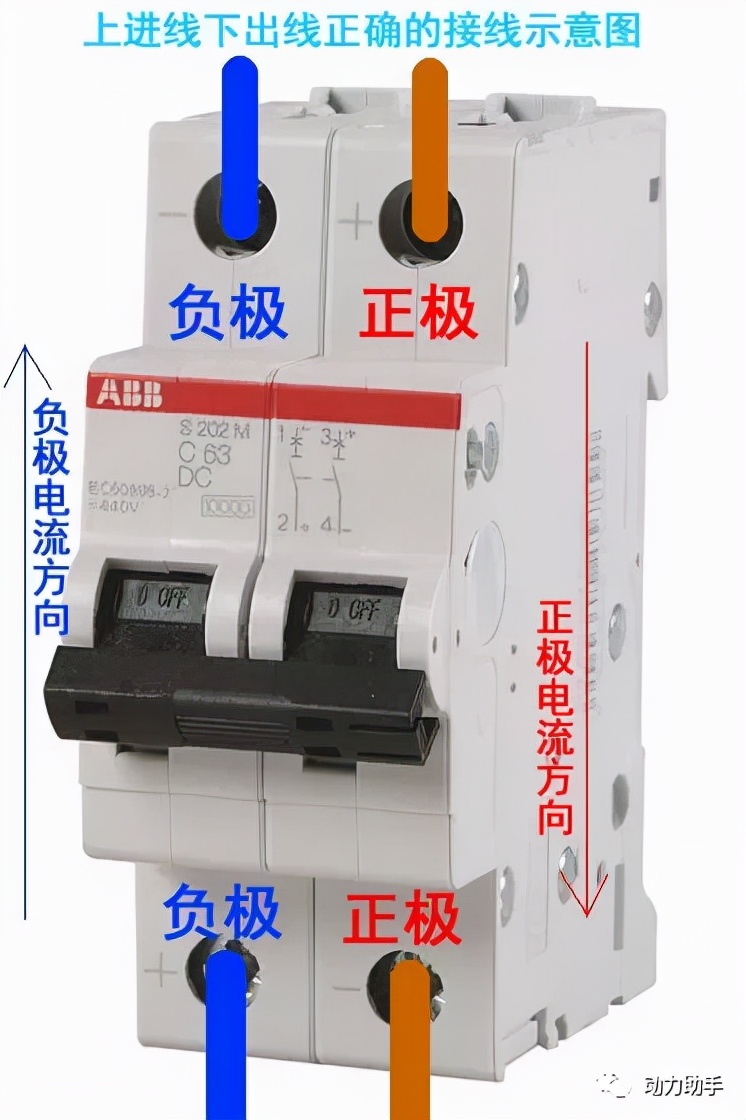

上图是典型的上进线下出线接线示意图，那么为什么微型断路器（MCB）要严格的区分电流方向呢？我们拆解一个微型断路器来分析一下原因。

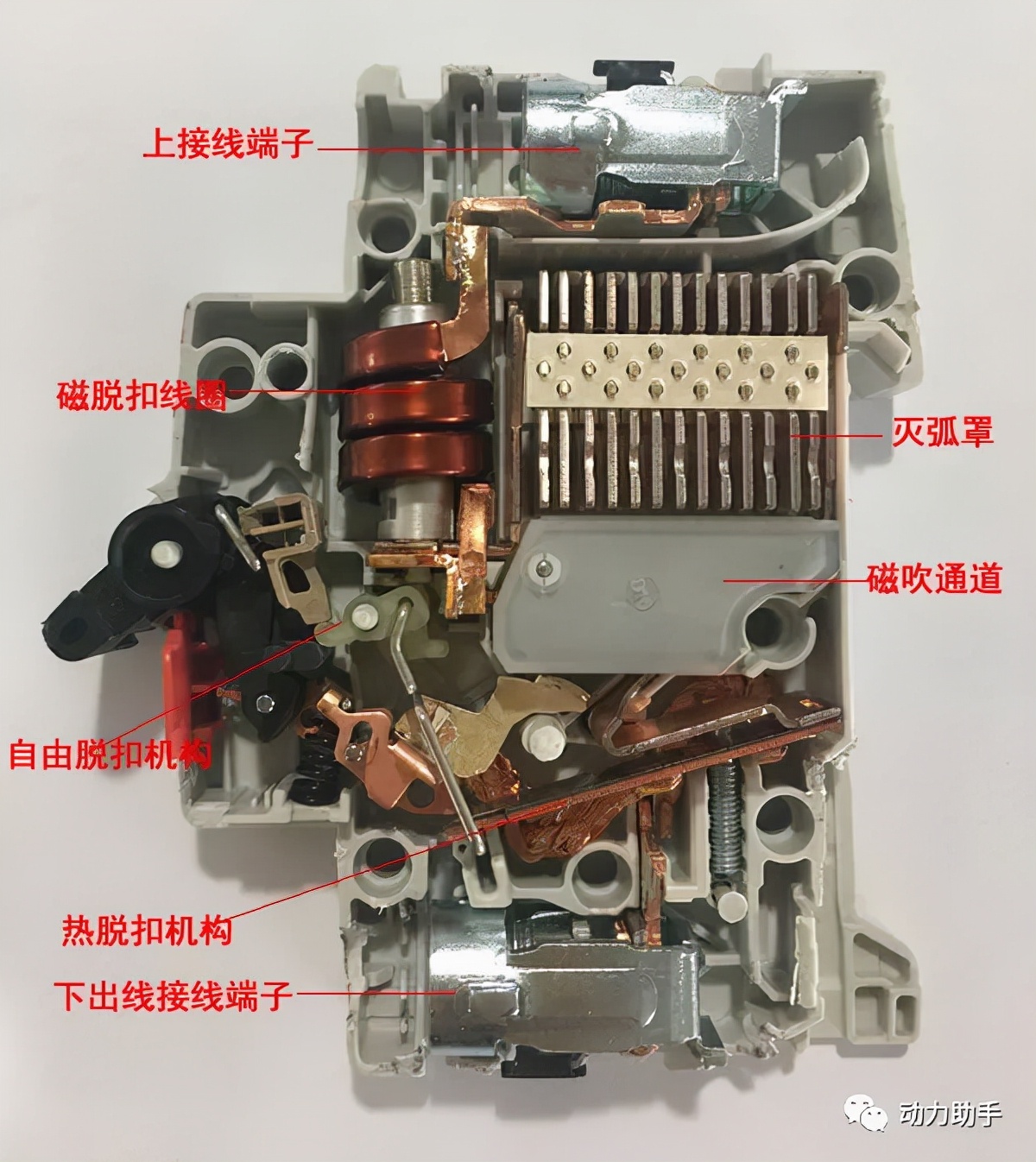

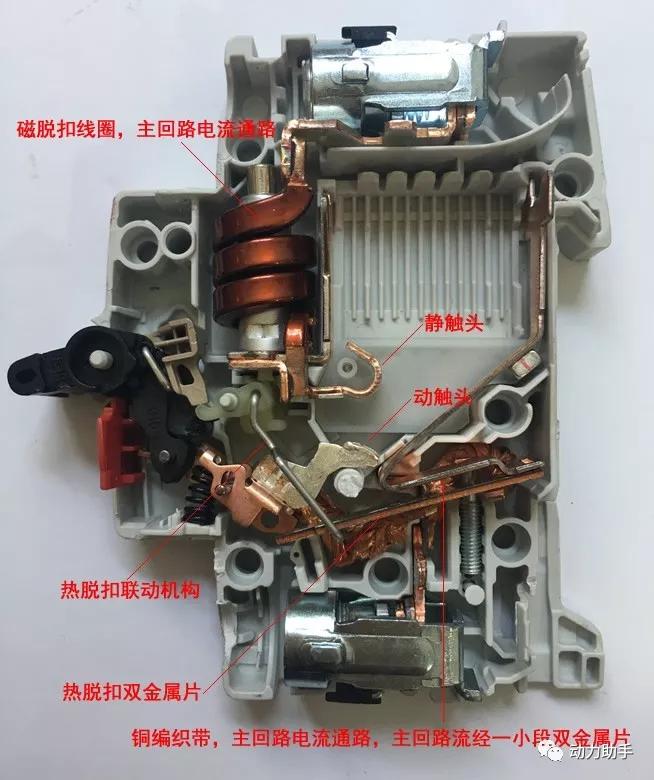

如上图文字标注所示，相信各位可以看的非常清楚。自由脱扣机构指的就是我们手动合分闸机构。磁脱扣指的是短路时起作用的部分，热脱扣指的是过载时起作用的部分。开关闭合时，开关内部电流流经的通路为：上接线端子->磁脱扣线圈->静触头->动触头->铜编织带->一小段双金属片->铜编织带->下出线接线端子。
在分闸时，动触头与静触头之间会拉弧，电弧可以看作是被电离的空气形成的一段导电体，我们知道在磁场中，当有电流流过时会产生一个作用力，电流的方向和磁场的方向，会决定电弧是被推向灭弧罩，还是被拉远离灭弧罩，如果是被推向灭弧罩，那么电弧就会被灭弧罩分割、冷却，熄灭电弧。如果是被向远离灭弧罩的方向，则无法灭弧，会起火燃烧。

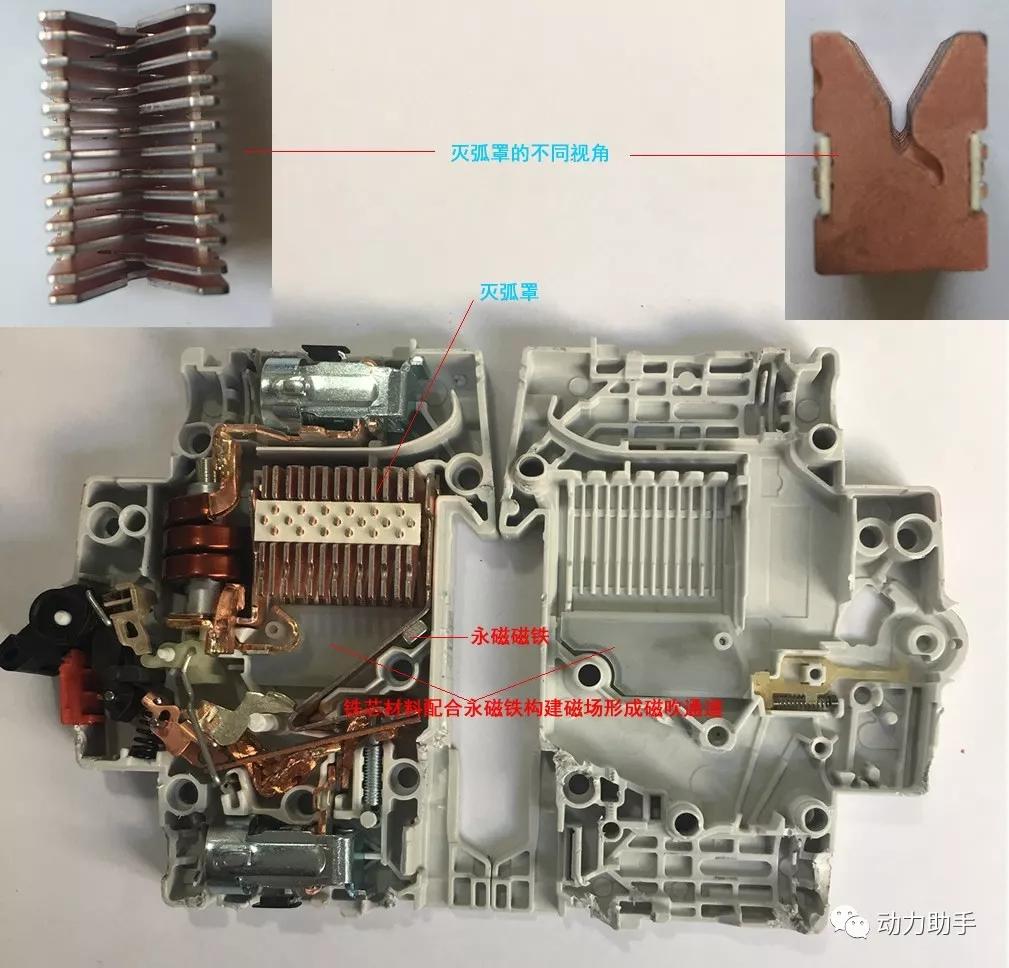

微型断路器上标注了电流的方向，要严格按照标注流向进行接线，如果直流电流在不同的时刻方向会发生改变，则不能用此类型的微型断路器。是否能够准确的吹向灭弧罩，取决于电流的方向，和永磁铁摆放的方向，所以2P的断路器，左右两个开关上标注方向不一致，区别就在于内部永磁铁摆放的方向不一样，其他完全一样，所以要按照标识的方向进行接线。
