前言大家好，我是林总，电子巡更系统的设计方案，这个系统非常的简单，以至于我们很少会专门提供设计方案，今天分享一套电子巡更系统的设计方案素材，可以参考一下。正文第1章电子巡更系统

1.1系统概述

电子巡更系统采用目前较流行的离线巡更设备，离线方式的特点是无须布管穿线，造价低，扩容方便。

中文软件增加了强大的统计和管理功能，能满足各种复杂多变的管理要求。系统功能。

1.2需求分析

根据安保系统的特点，在加强技术防范的基础上，通过电子巡更系统的设置，加强保安人员定时定点定线路的对各区域进行保安巡视，做到人防技防相结合。

1.3系统解决方案

1.3.1系统组成

本项目采用离线式巡更系统。系统主要由信息采集器、数据线、巡更点、中文软件四部分组成，另外附加计算机与打印机即可实现打印和生成报表等要求。

1.3.2系统拓扑图

电子巡更系统施工组织设计,弱电监控系统的基本架构图

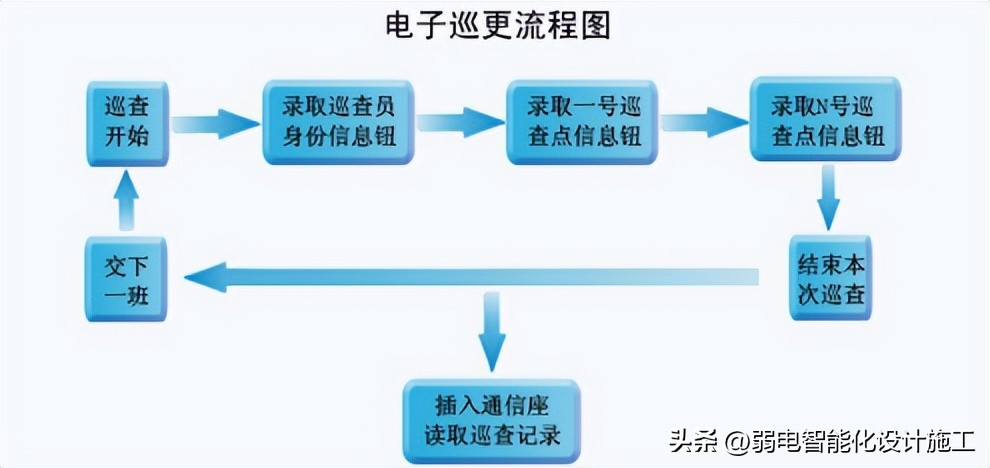

1.3.3系统工作流程

根据项目的区域特点及范围，在楼梯口和各个楼层走廊两端分别设置巡更点，此外再设置若干信息点作为交接班点与人员点；并根据管理分区的不同管理要求，设置巡逻路线。

电子巡更系统施工组织设计,弱电监控系统的基本架构图

1.3.4系统功能

巡更点是在巡逻线路上安装代表不同编号的电子标签（又称巡更点），防止人为破坏，不受灰尘、雨雪等天气影响，无需供电，并将信息钮编码及对应安放地点存于计算机中。巡检人员佩带巡更采集器,在巡检过程中用巡更采集器触碰巡更点。工作时声光提示，将信息存与巡更采集器中，管理人员将巡更采集器插入与计算机串口相连的智能通讯座中，通过计算机内的应用软件将巡更采集器的巡检数据读入计算机中存档。随时供管理人员进行分析、处理、统计、制作报表，给管理者提供一个科学、准确的考核依据。
