前段时间自己做了几个小玩意儿，方便自己使用；话不多说，上图！
板子使用的USB-C 和Micro USB 双接口设计，加了一个二极管用于指示电源；整体电路实际很简单，就是自己先要对C12B的插头封装先制作好；

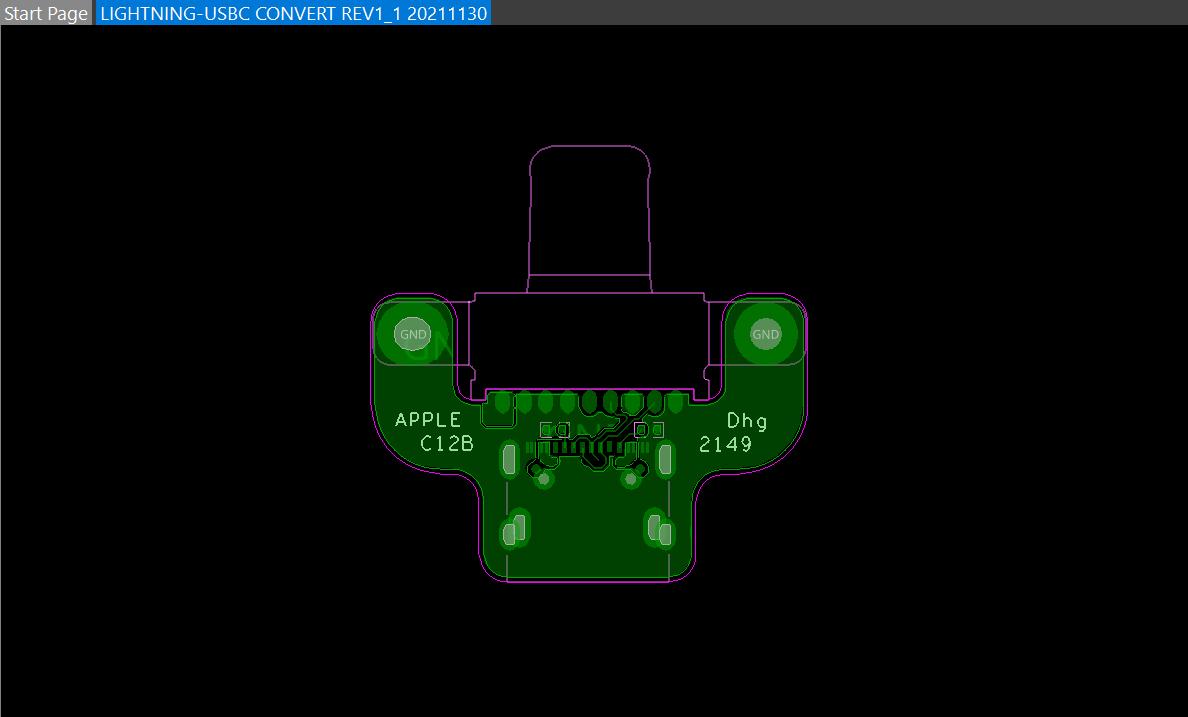

C12B转接板 - Top视图
C12B头子可以通过某海鲜市场买到，这个头子应该原先是用于某些背夹电池上面，自己适当改造一下，拆除排线后，相当好用！

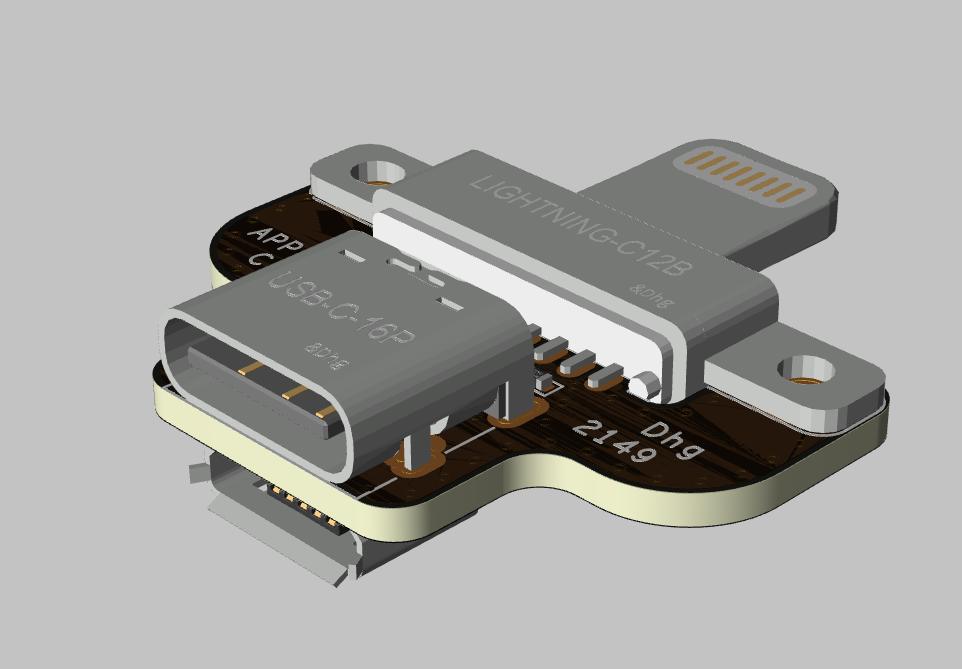

C12B转接板 - 3D试图
新改版的方式更方便插接，对于平时放在桌子充电的设备 还是挺方便的！
C12B转接板 - Top视图

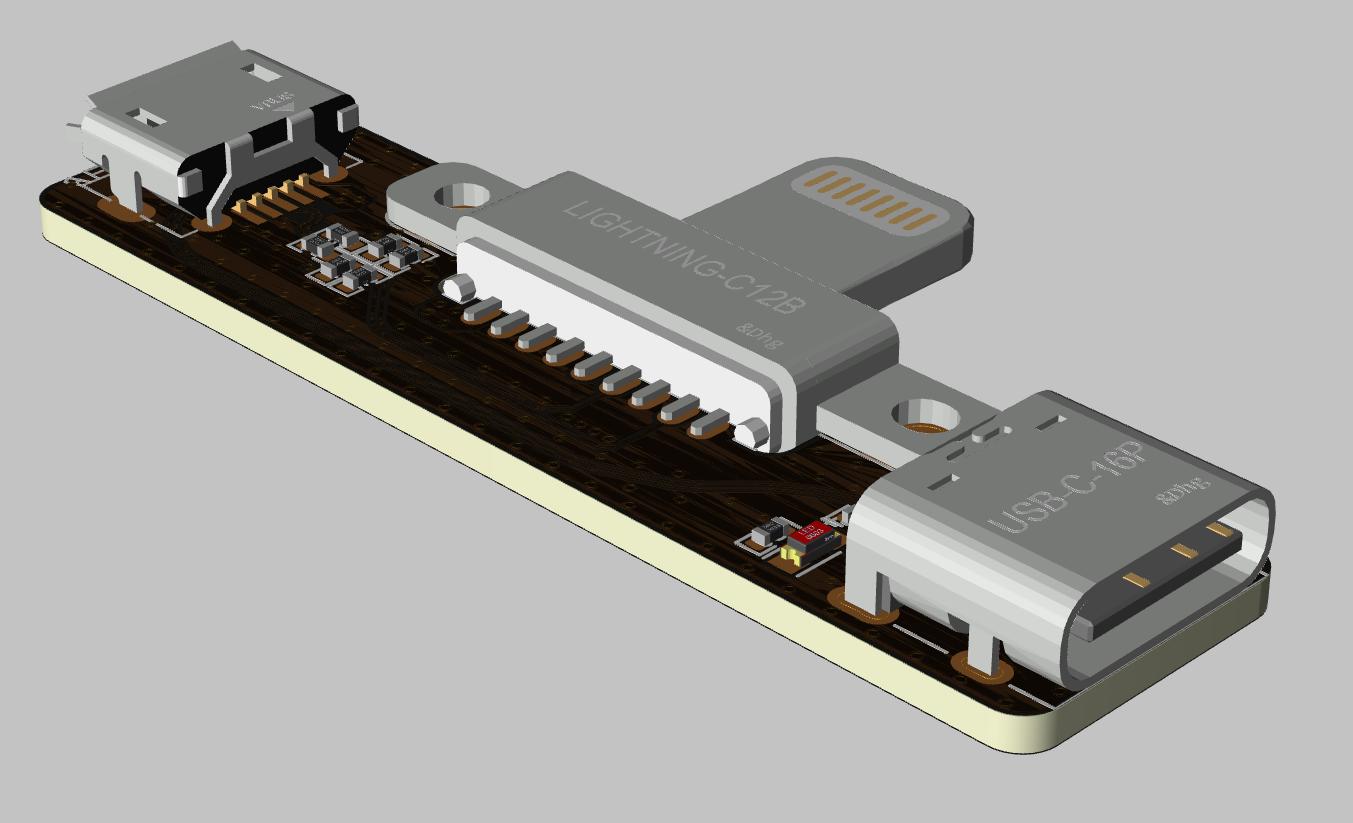

C12B转接板 - 3D视图
后续重新改了一个版本，可以直接连接 海鲜市场上 买到的现成物品，将现成物料的FPC排线插入板子的FPC接口上直接使用；
USB转FPC - Top视图
这个小板子的FPC插座3D还没时间画，临时先看看吧！
USB转FPC - 3D视图

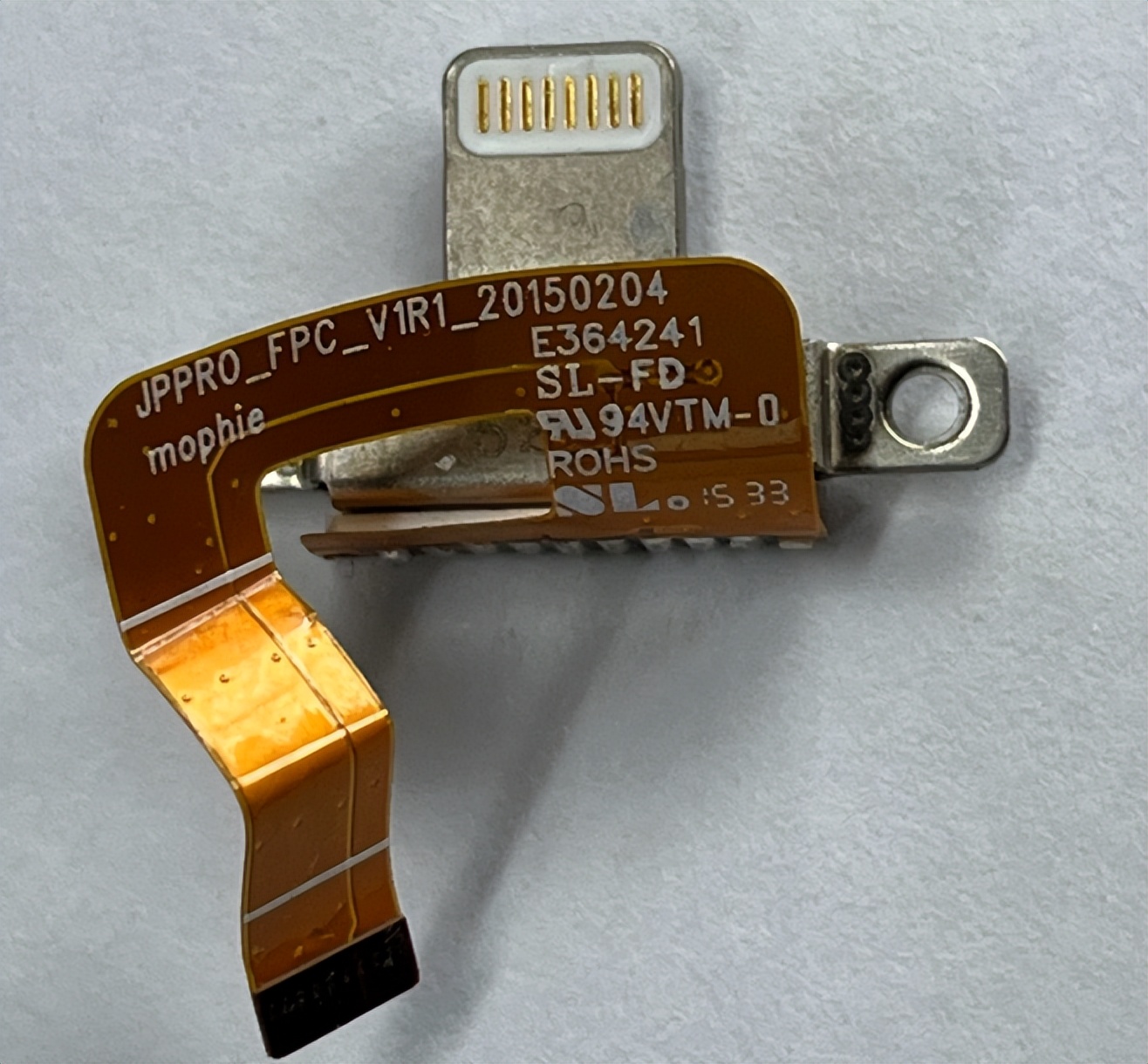

下图就是市场上可以买到的拆机头子
C12B充电头子
两个板子结合后就是这个样子，适合自己做了外壳的情况下使用；不然FPC排线非常容易折到！
C12B 充电头子 + 转接板
给50%左右的iPhone13mini 充电，实测电流可以达到1.8A；
测试手机充电电流
苹果的原装头子就是内部电路实在，带过压保护，加上金手指材料好一些，可以保证长时间大电流通过，而某些第三方的金手指做工比较粗糙，内部无过压保护电路，有条件还是选择原装物料！
今天的分享就到这里，有兴趣的自己动手试试吧！
