什么是线束？

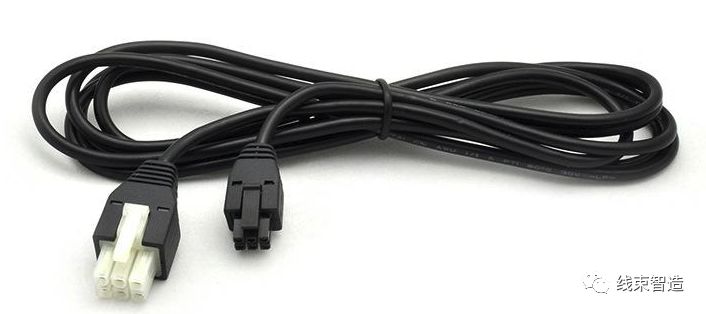

线束是用来 传递信息信号 或 操作信号 的成串电线、电缆的总合。线束的扎束材料有夹子、缆带、套筒、电工胶带或此类材料的结合使用。
组装工艺流程
1.线束子料号的制作必须要比照 定位板 来确定裁线尺寸。
在目前线束组装过程中，常常是可以满足子料号的尺寸，却不能满足定位板尺寸，造成很多不必要的浪费。子料号同样要电测和全检。
2.线束的 布线 。
①将各子料号按照图面的要求平铺于定位板上。
②在布线时，首先要一个区域一个区域的去放，单一区域的子料号放完后，再去放跨区域的子料号。
③跨区域的子料号也要先放简单的，再放复杂的。
3. 插PIN （部分未插PIN的TER必须先插入到对应的连接头）。
绑线 （绑线位置按定位板，绑线的起点一般是在定位板中双线的起点位置）。

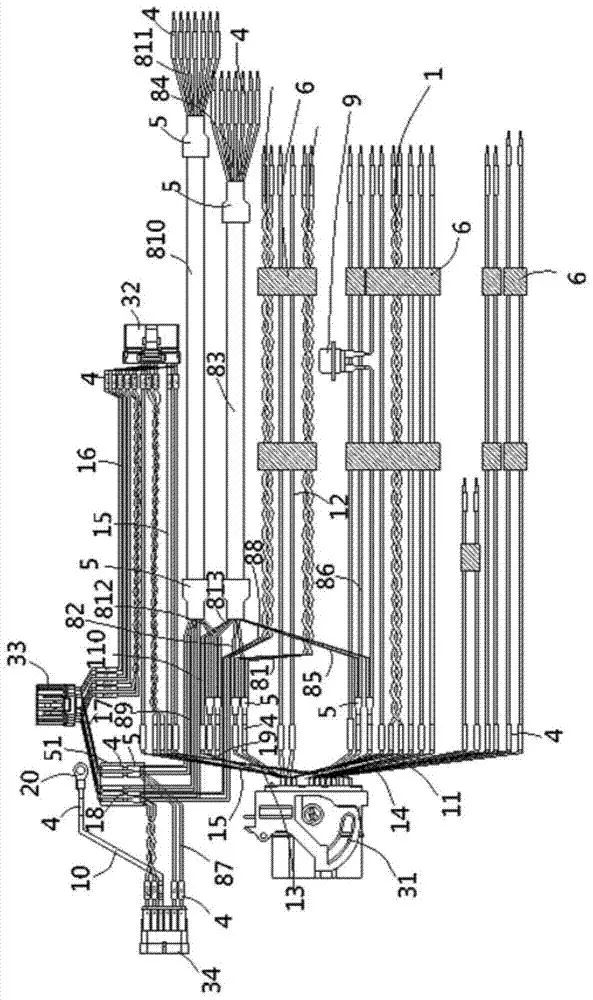

（某设备内控制盒的线束布线结构）
4. 电测 。
①由于组装线的线位较复杂，因此测试资料必须严格地核对。
②经 PE & QE 都确认后才能进行测试。
5. 全检 。
①检查端子和CONN是否在公差带之内。
②检查绑线环是否均匀。
③检查零部件装配方法是否正确。
6. 线束子料号的入库 。
子料号必须经OQC检验PASS后， 方可进行后续动作。
组装工艺要求
1.线束加工组装好后，所有的线束要平行，且不能移动。但是， 绑线绳 或 束线带 不能卡伤线材。
2.插PIN或焊接时， 芯线 不能缠绕在一起，但也不能太紧。
3.布线时，各子料号的 端子 ，HOUSING和D-SUB，IDC，CONN必须与定位板的标示吻合。
4.各子料号线材必须按 定位板 上的路线进行布置。
5.绑线时，绳子要从 绑线环 的下边垂直移动。
6.束线带要打紧，并且尾巴不能超过 1mm 。
7.绑线时，两个绑线环之间的距离为 25mm 左右，且每条绳子绑到结尾处要保留尾巴 10mm 左右。
8.每条绳子在开始和结尾处要 打死结 。
9.绑线时，不能将绳子打圈或缠绕。不能将连接器卡在定位钉上，用力拉绳子，应将绳子的 线头固定 在定位钉上，再绑线。
否则，易造成端子拉断芯线或端子脱落。
组装质量标准

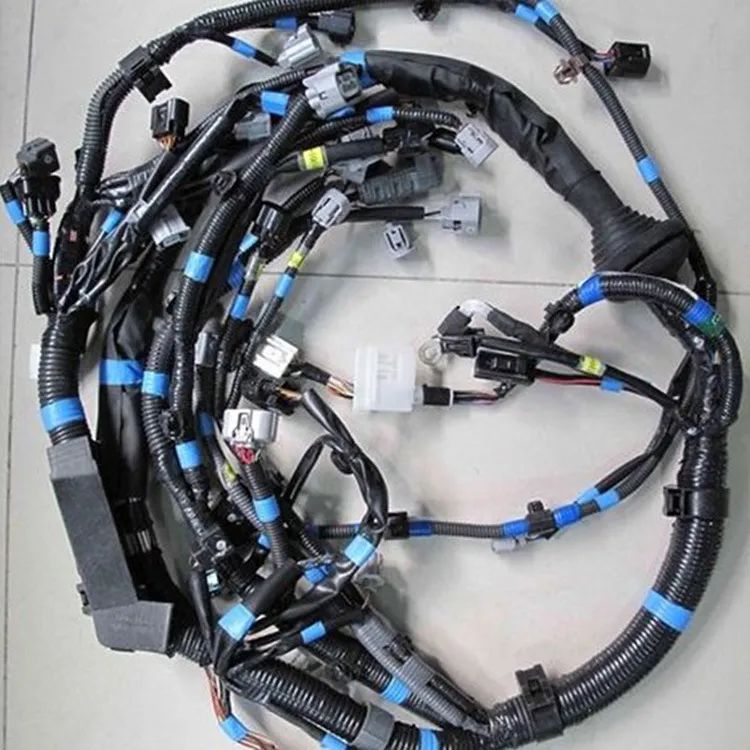

线束组装成成品后，要检测线束线路 导通率 ，要求达到导通率为100%，无短路、短路、错路现象。同时还要具备线束客户所需求的质量标准，包装时提供安全质量保证书等。
线束组装检测环节每一步都力求做到一丝不苟，务求精益求精，按照 ISO9001：2000 质量管理体系去规范作业要求。
