"地"是电子技术中一个很重要的概验。由于"地"的分类与作用有多种，初学者往往容易
混淆。这里就这个问题进行一些讨论。

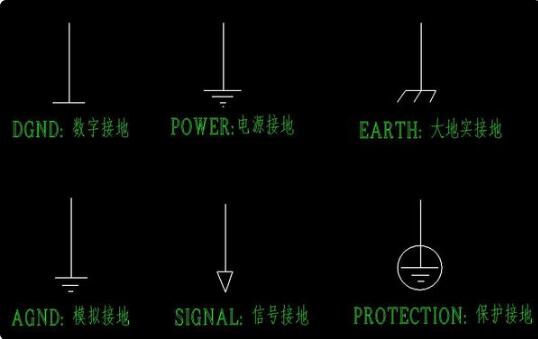

地的分类与作用；
1. 信号"地"；
信号"地"又称参考"地"，就是零电位的参考点，也是构成电路信号回路的公共段，图形
符号"⊥"。
1 直流地：直流电路"地"，零电位参考点。
2 交流地：交流电的零线。应与地线区别开。
3 功率地：大电流网络器件、功放器件的零电位参考点。
4 模拟地：放大器、采样保持器、A/D 转换器和比较器的零电位参考点。
5 数字地：也叫逻辑地，是数字电路的零电位参考点。
6 "热地"：开关电源无需使用变压器，其开关电路的"地"和市电电网有关，既
所谓的"热地".
7 "冷地"：由于开关电源的高频变压器将输入、输出端隔离；又由于其反馈电路
常用光电耦合、既能传送反馈信号又将双方的"地"隔离；所以输出端的地称之为
"冷地"，它不带电。图形符号为"⊥"。
2. 保护"地"；
保护"地"是为了保护人员安全而设置的一种接线方式。保护"地"线一端接用电器，另一
端与大地作可靠连接。
3. 音响中的"地"。
1） 屏蔽线接地：音响系统为防止干扰，其金属机壳用导线与信号"地"相接，这叫
屏蔽接地。
2） 音频专用"地"：专业音响为了防止干扰，除了屏蔽"地"之外，还需与音频专
用"地"相连。此接地装置应专门埋设，并且应与隔离变压器、屏蔽式稳压电源的
相应接地端相连后作为音控室中的专用音频接地点。
不同地线的处理方法。
1. 数字地和模拟地应分开；
在高要求电路中，数字地与模拟地必需分开。即使是对于 A/D、D/A 转换器同一芯片上两种
"地"最好也要分开，仅在系统一点上把两种"地"连接起来。
2. 浮地与接地；
系统浮地，是将系统电路的各部分的地线浮置起来，不与大地相连。这种接法，有一定抗干
扰能力。但系统与地的绝缘电阻不能小于 50MΩ，一旦绝缘性能下降，就会带来干扰。通常采用
系统浮地，机壳接地，可使抗干扰能力增强，安全可靠。

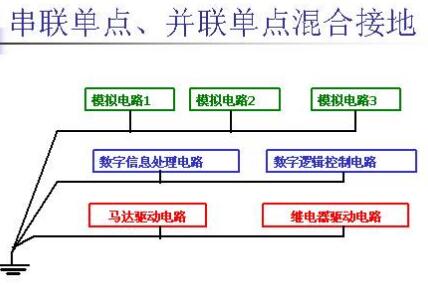

3. 一点接地；
在低频电路中，布线和元件之间不会产生太大影响。通常频率小于 1MHz 的电路，采用一点
接地。
4. 多点接地。
在高频电路中，寄生电容和电感的影响较大。通常频率大于 10MHz 的电路，采用多点接地。
