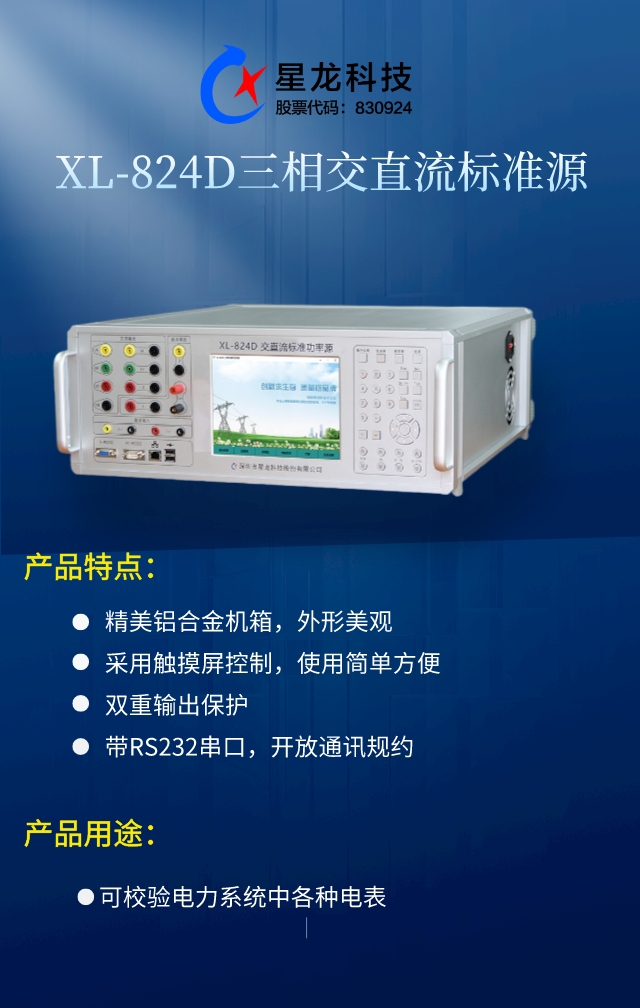

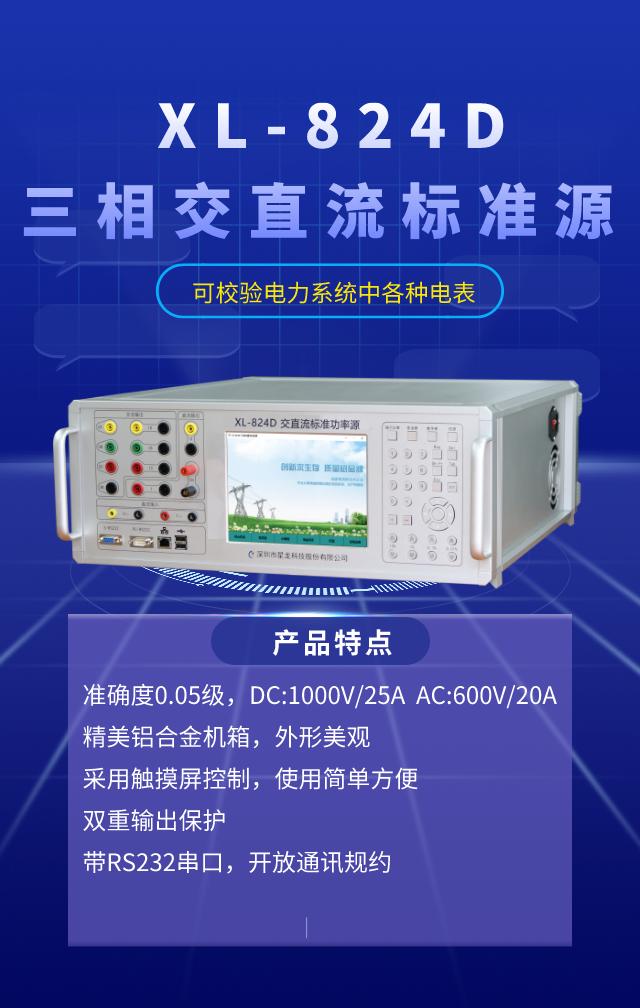

1.三相交直流标准源XL-824D的用途

XL-824D三相交直流标准源可以产生幅度可调、相角可调、频率可调、功率稳定的三相大功率工频电压、电流信号。主要用于电压表、电流表、相位表、频率表、功率表、功率因数表等数显指示仪表的测试和检定，以及仪用电压互感器、仪用电流互感器、钳形电流互感器等电量传感器的测试和检定， 电压变送器、电流变送器、功率变送器、功率因数变送器、频率变送器等电量变送器的测试和检定；电能表、继电器、无功补偿控制器、电力数据采集器、电力参数测试仪、电压监测仪、配电负荷监测仪、多功能电力仪表、失压失流计时器等电量测试仪器的测试和检定。同时也适用于计量部门对各种电压、电流、功率等电参数表计的检测。

2.三相交直流标准源XL-824D的特点：

1）采用 32 位 MCU+DSP 处理器，功能强大灵活；

2) 输出波形灵活多变，可任意叠加谐波，叠加次数高达 100 次（选配）；

3) 可以输出高频信号（低压小电流状态下）；

4) 信号输出由工频每周波高达 50000 点的波形捏合，内部信号输出无需滤波器进行平滑滤波，保证了波形的精确输出，使得系统可以输出精确的谐波，也使系统拥有极佳的谐波失真度指标；

5) 能够检定电能表的基本误差；

6) 能自适应有源、无源的电能脉冲输入，通过光电采集器可以接收光脉冲输入；

7) 极佳的温度稳定性，核心器件为温度系数小至 1PPM 的军工级产品，可以在室外的温度环境下保证输出的精度；

8) 开放通讯协议，方便二次开发；

9) 便携式设计，方便现场检测工作，支持触摸屏和键盘输入；

10) 产品适应性、扩展性强，满足未来技术升级的需要。

3.三相交直流标准源XL-824D的技术参数

1 交流电压量程  140V、280V、600V   最大输出容量 20VA； 2 交流电流量程  0.2A、1A、10A、20A   最大输出容量 20VA； 3 交流电压、电流调节范围 0～100% ， 调节细度 0.01%RG、0.1%RG、1%RG、10%RG； 4 工频交流电压、电流准确度 0.05% ； 5 有功功率准确度 0.05% ； 6 无功功率准确度 0.1% ； 7 电流对同名相电压的相位准确度  0.05%； 8 频 率  调节范围 45～65Hz， 调节细度 0.001Hz，调定值准确度0.01Hz； 9 相 位  调节范围0～359.990， 调节细度 0.010； 功率因数 调节范围0～±1， 调节细度 0.0001；调定值准确度0.0005； 10 交流电压、电流输出波形失真度   ≤0.2%； 11 交流电压、电流及功率输出稳定度  0.01%RG /1min； 12 谐波2～31次，幅度0～40%，各次谐波相位细度0.010·N（N为谐波次数）； 13 直流电压量程 5V、65V、500V、1000V 最大输出容量20W； 14 直流电流量程 0.1A、0.2A、1A、10A、20A 最大输出容量20W； 15 直流电压、电流调节范围0～100%，调节细度0.01%RG、0.1%RG、1%RG、10%RG； 16 直流电压、电流输出稳定度  0.01%RG /1min 17 直流电压调定值准确度  0.05% ； 18 直流电流调定值准确度  0.05% ； 19 直流75mV输出准确度 0.05%； 20 电能表测量综合误差 0.05% ； 21 工作电源  单相220V±10%， 50Hz±5%； 22 使用环境  温度200C±100C， 相对湿度≤85%RH；
