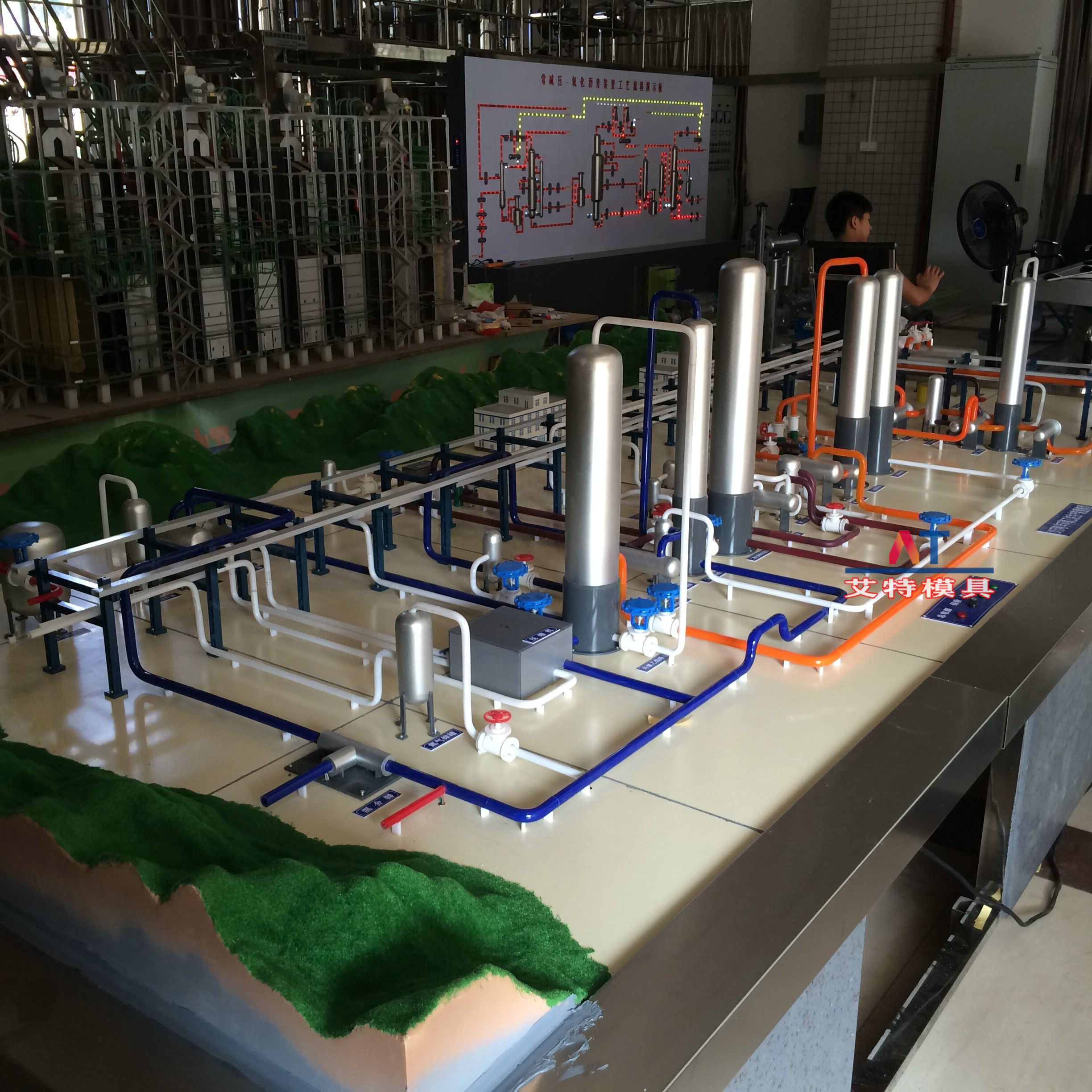

石化工艺环氧乙烷装置模型 环氧乙工艺置模型
本装置模型针对年产15/48万吨环氧乙烷(EO)乙二醇(EG)工艺装置,建立了全流程动态模拟。
本文选取工艺为碳酸乙烯酯(EC)合成乙二醇路线,生产装置在国内尚属首套,相对目前应用广泛的直接水合制乙二醇的工艺路线,本装置具有设备投资小,能量消耗少的特点。

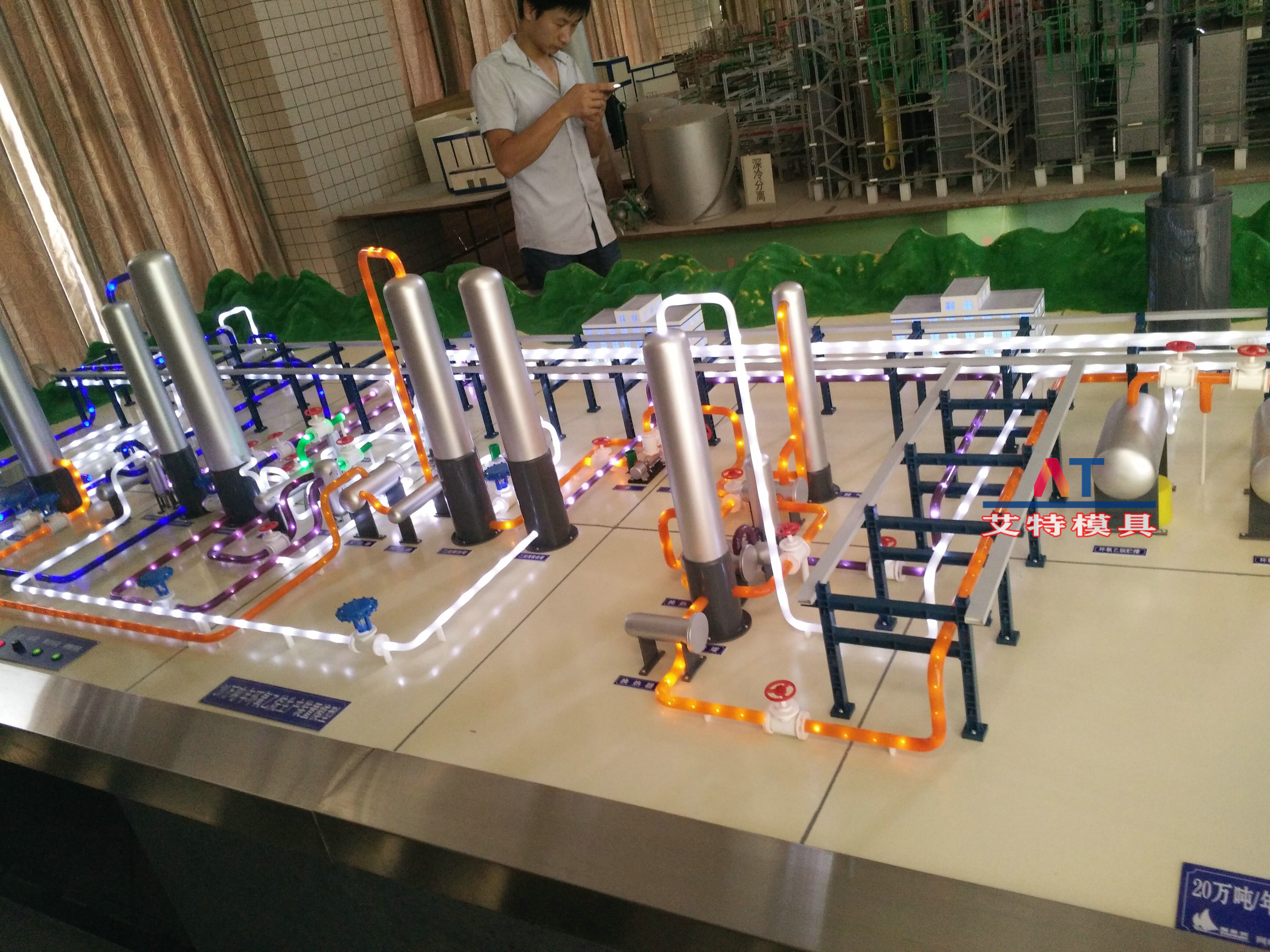

石化工艺环氧乙烷装置模型 环氧乙工艺置模型
建立了装置涉及到的化工单元操作设备模块,重点对精馏塔模型与反应器动态模型进行了讨论。通过管网的拓扑计算模型,将各单元模拟计算模块串联起来,依据序贯模块计算策略,完成工艺装置全流程的动态模拟系统的建立。
动态数学模型的常微分方程选取显式欧拉法求解计算。
EC鼓泡塔反应器采用八个全混流反应微元建立了鼓泡塔反应器动态数学模型,EG卧式反应器采用三个全混流反应器串联的结构动态数学模型,进行求解计算,与设计值对比,误差较小,可用于操作参数偏离稳态值时装置的预测和分析。根据所数学模型及其求解,并与DCS控制系统、联锁逻辑和教学系统相结合,得到了碳酸乙烯酯工艺路线的EO/EG装置的全流程软件,并已投入实际应用。

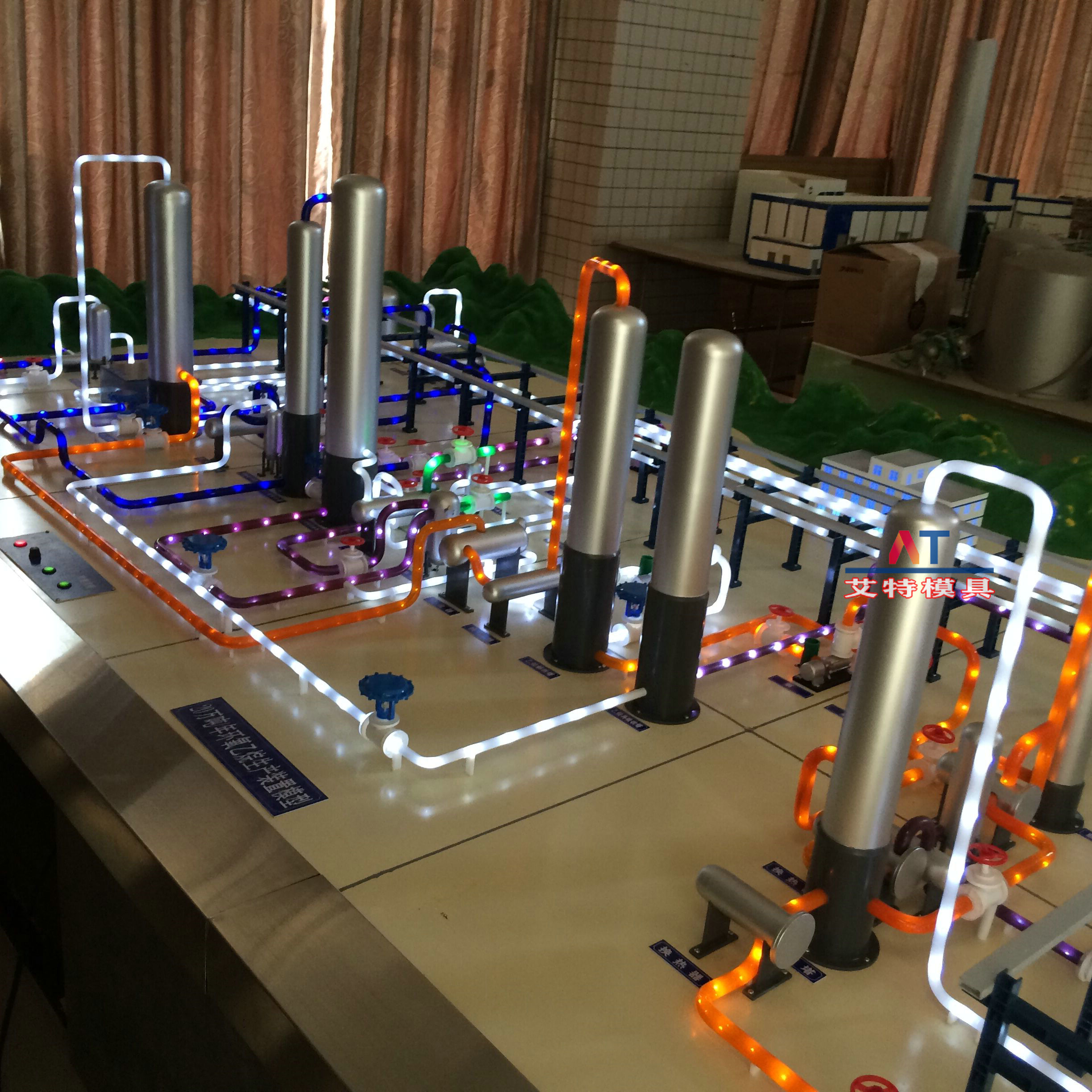

石化工艺环氧乙烷装置模型 环氧乙工艺置模型

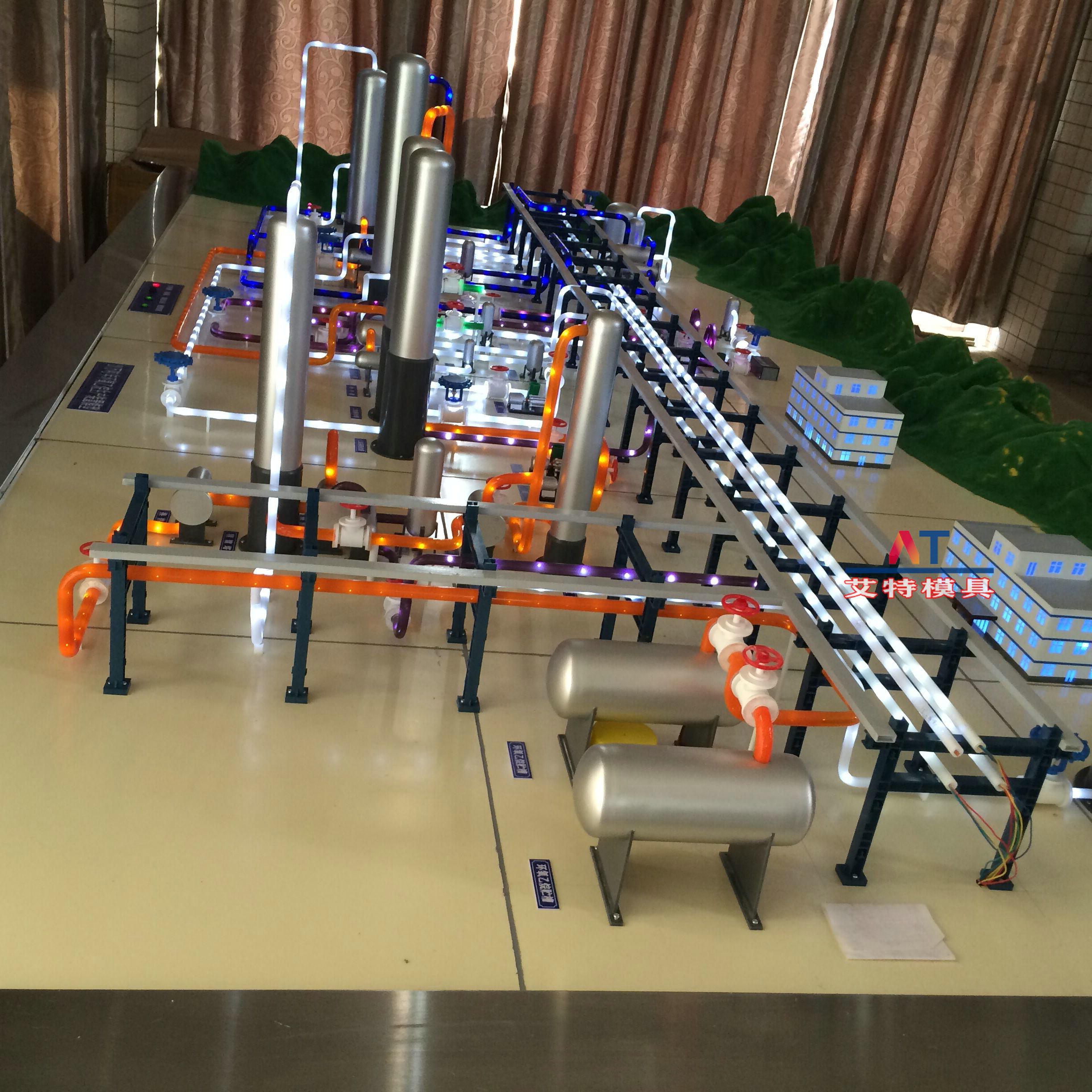

石化工艺环氧乙烷装置模型 环氧乙工艺置模型
石化工艺环氧乙烷装置模型 环氧乙工艺置模型
