各型号的断路器

一、1P的单极断路器

二、2P二极断路器

三、3P三极断路器

四、4P四极断路器

五、1P+N：单极+N断路器

六、3P+N——带零线端子的三极开关(零线不开断)

（1）：1P(1极)的断路器：它的接线头只有一个,适用于断开一根相线；

（2）：2P(2极)的断路器：它的接线头有二个,一个接相线一个接零线,这种开关适用于控制一相一零，同时控制火线、零线，且都具有热磁脱扣功能；

（3）：1P+N的断路器：它的接线头二个，可以接入火线和零线，同时控制火线、零线，但只有火线具有热磁脱扣功能(零线不开断)

（4）：3P(3极)的断路器：它的接线头有三个,三个都是接"火"线,这种开关用于控制三相380V电压线路；

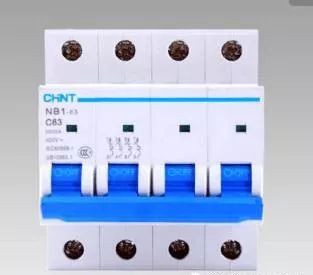

（4）：4P(4极）的断路器：它的接线头有四个,三个都接"火"线,一个零线,这种开关适用于控制三相四线制线路；

选用：

如果设备额定电压是220V时，选用1P或2P的断路器，如果是380V，就需要3P或4P了，对于设备不需要接入零线的就只选3P就可以了，如电动机、风机、水泵等只用3P断路器；如是380V的开水器、热水器之类的设备，就需要4P了，而且还要带漏电保护功能的断路器，这是为防止漏电事故。
