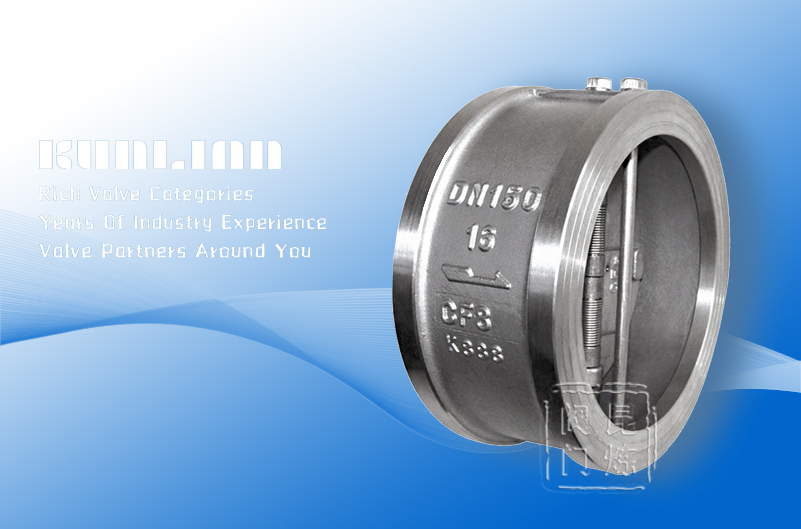

H76W-16P不锈钢对夹式止回阀 又可以叫做不锈钢蝶式止回阀，它结构是由阀体，阀瓣跟阀杆及弹簧等零件组成，蝶式止回阀连接方式是采用对夹式，蝶板就像两个半圆，且采用弹簧复位，密封面可为本体堆焊材料或衬橡胶，使用就比较广，密封也较好。结构长度较短，体积较为轻小，阀瓣关闭时间快，水锤压力相对小，水平管道或垂直管道都是能够使用的，安装就比较方便。
H76W-16P不锈钢对夹式止回阀技术参数
|
公称通径 |
DN(mm) |
DN50~DN1200 |
|||
|
公称压力 |
PN(MPa) |
1.0MPa |
1.6MPa |
2.5MPa |
4.0MPa |
|
试验压力 |
强度试验 |
1.5MPa |
2.4MPa |
3.75MPa |
6.0MPa |
|
密封试验 |
1.1MPa |
1.76MPa |
2.75MPa |
4.4MPa |
|
|
适用介质 |
水、蒸汽、油品、污水、酸碱类 |
||||
|
适用温度 |
橡胶密封面（X）-20℃~120℃合金钢密封面（H）主体碳钢-29℃~425℃不锈钢主体用于酸类介质-29℃~200℃ |
||||
H76W-16P不锈钢对夹式止回阀部件材质
|
阀体 |
铸铁、铸钢、不锈钢、铬镍钼钛钢 |
|
阀板 |
铸铁、铸钢、不锈钢、铬镍钼钛钢 |
|
阀杆 |
碳钢、2Cr13、不锈钢、铬镍钼钛钢 |
|
密封圈 |
橡胶、不锈钢、合金钢 |
|
弹簧 |
60Si2Mn、3Cr13、17-7PH、INCONEL |
H76W-16P不锈钢对夹式止回阀外形尺寸
|
DN |
50 |
65 |
80 |
100 |
125 |
150 |
200 |
250 |
300 |
350 |
400 |
450 |
500 |
600 |
|
|
L |
PN1.6 |
60 |
67 |
73 |
73 |
83 |
98 |
127 |
146 |
181 |
184 |
198 |
203 |
219 |
222 |
|
PN4.0 |
60 |
67 |
73 |
73 |
83 |
98 |
127 |
146 |
181 |
222 |
231 |
||||
|
H |
PN1.0 |
107 |
127 |
142 |
162 |
192 |
218 |
273 |
328 |
378 |
438 |
489 |
539 |
594 |
695 |
|
PN1.6 |
107 |
127 |
142 |
162 |
192 |
218 |
273 |
328 |
378 |
444 |
495 |
555 |
617 |
734 |
|
|
PN2.5 |
107 |
127 |
142 |
168 |
194 |
224 |
284 |
340 |
400 |
458 |
514 |
||||
|
PN4.0 |
107 |
127 |
142 |
168 |
194 |
224 |
290 |
352 |
417 |
474 |
546 |
/ |
/ |
/ |
|
