凸透镜成像

一、凸透镜光路图

1 穿过凸透镜光心的光线传播方向不变

2 平行于光轴的光线，汇聚于凸透镜的焦点

3 从凸透镜焦点发出的光线，穿过透镜后平行于光轴

二、凸透镜成像规律

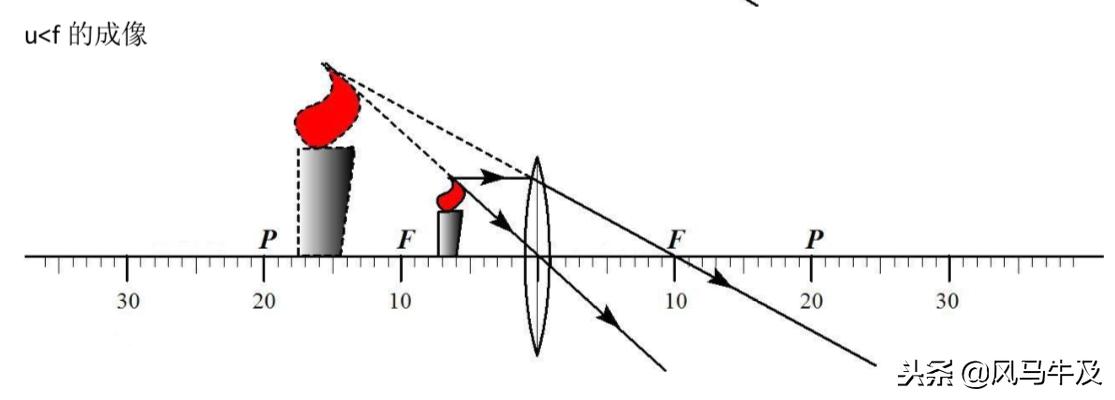

根据光线穿过凸透镜的光路特点，我们将物体的一个点同时做出两条光线，一条平行于 光轴，另一条穿过光心，从而确定了像的位置以及大小。

口诀:

物近像远像变大，物远像近像变小。(实像虚像部分均适用)

u>v 成缩小的像，u<v 成放大的像

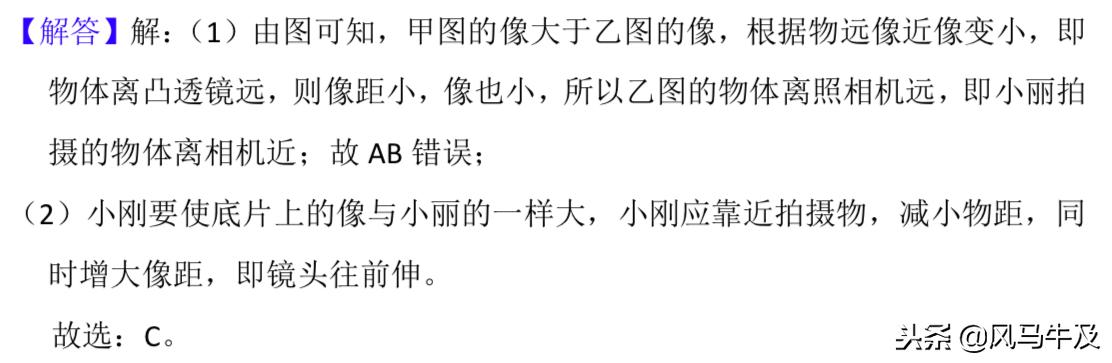

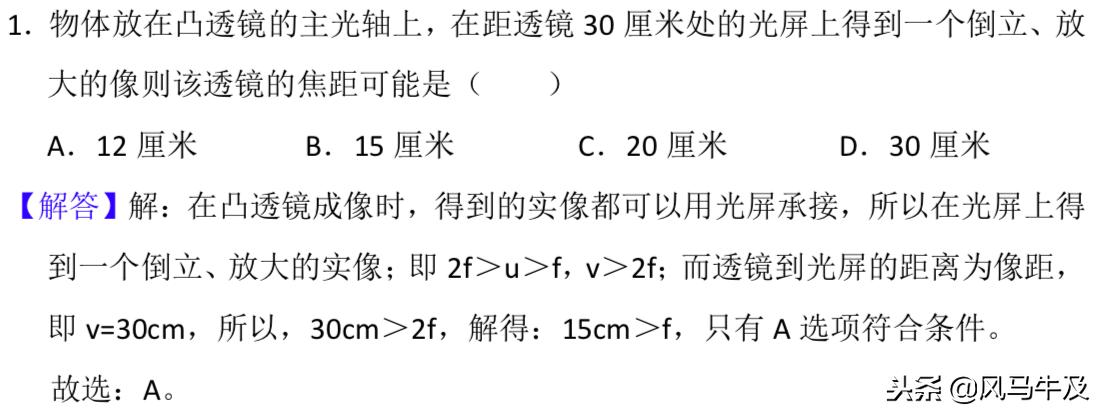

三、巩固练习和详解
