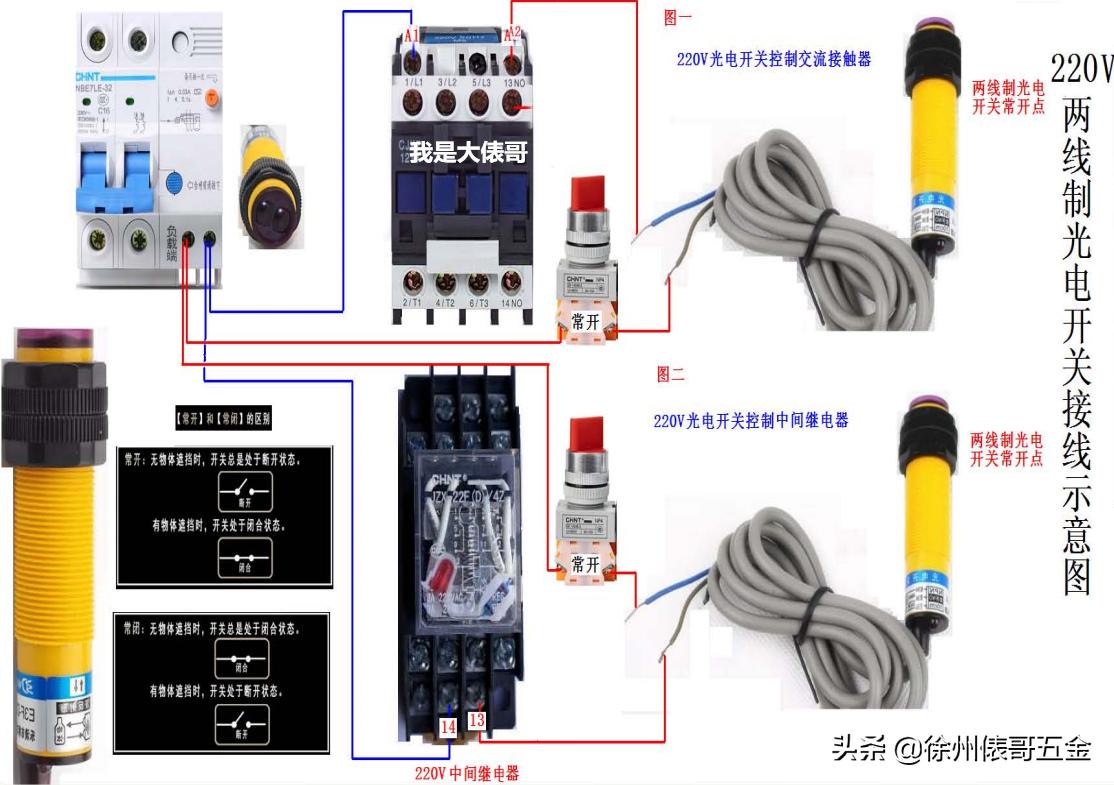

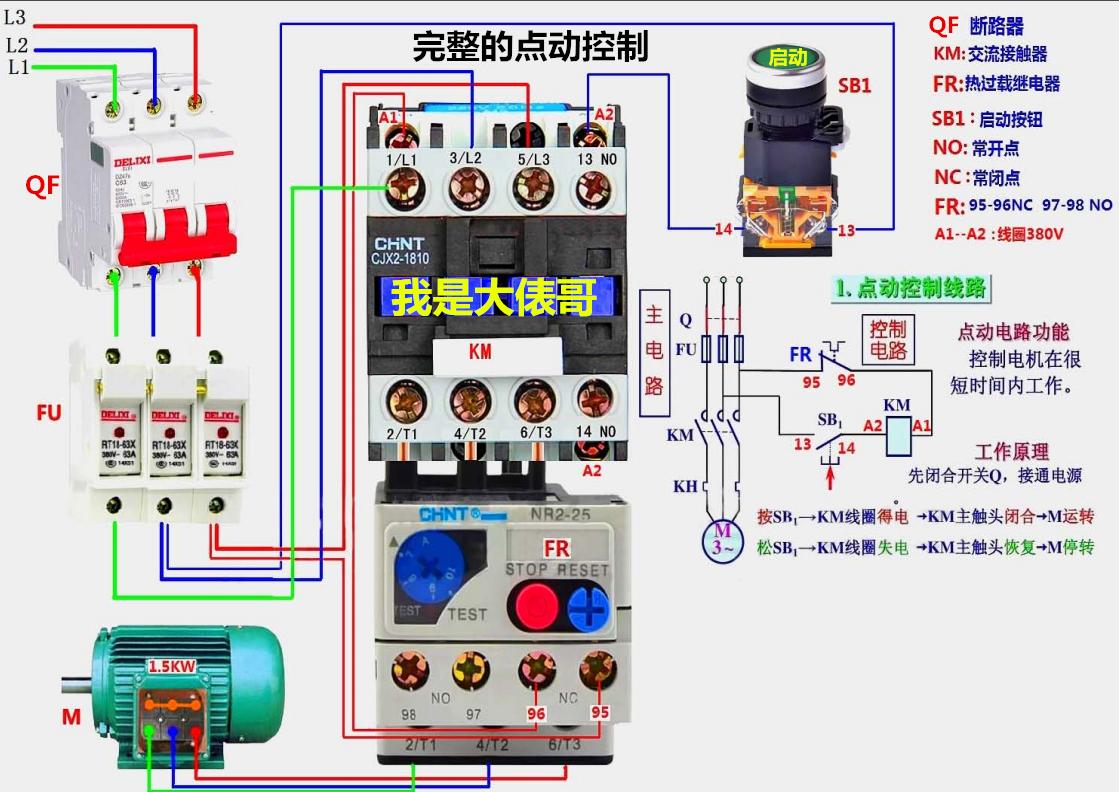

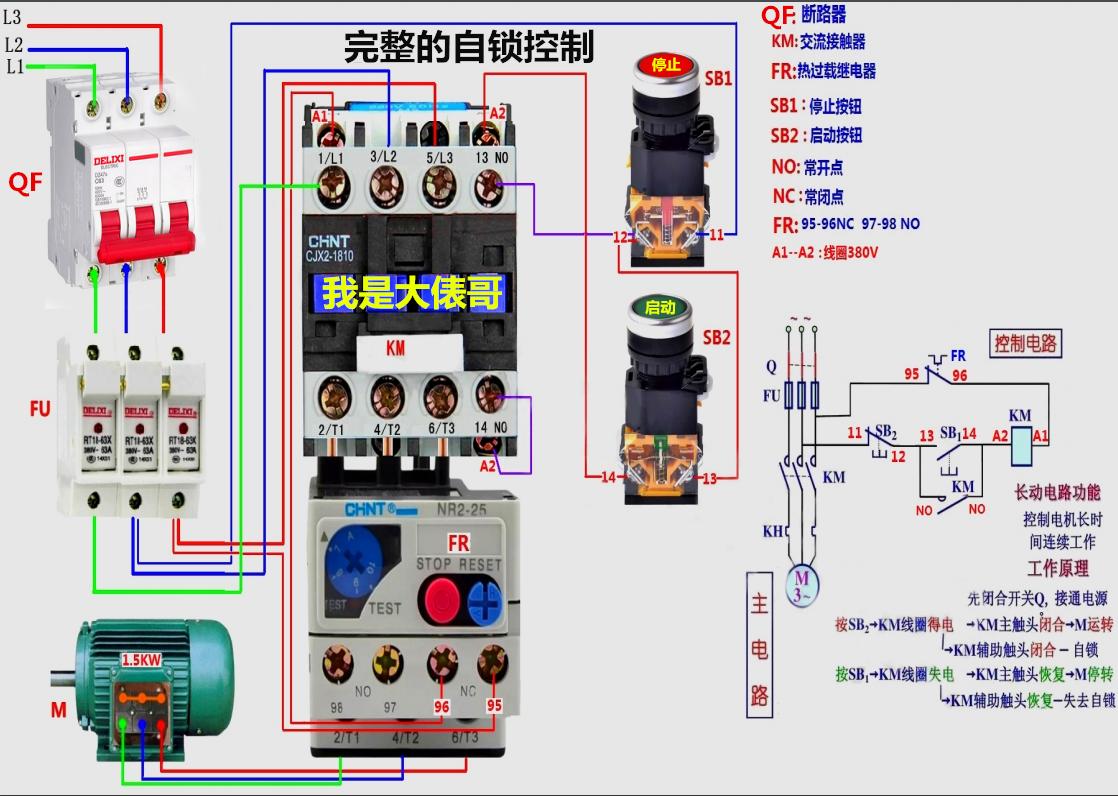

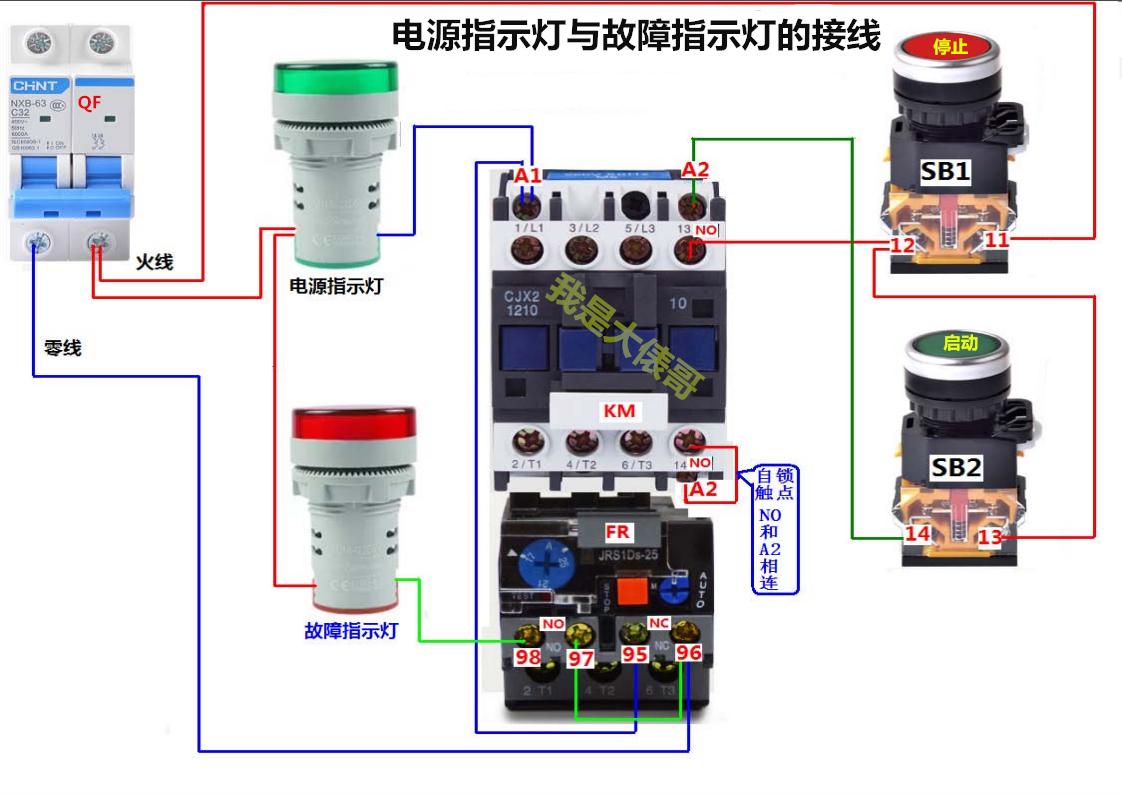

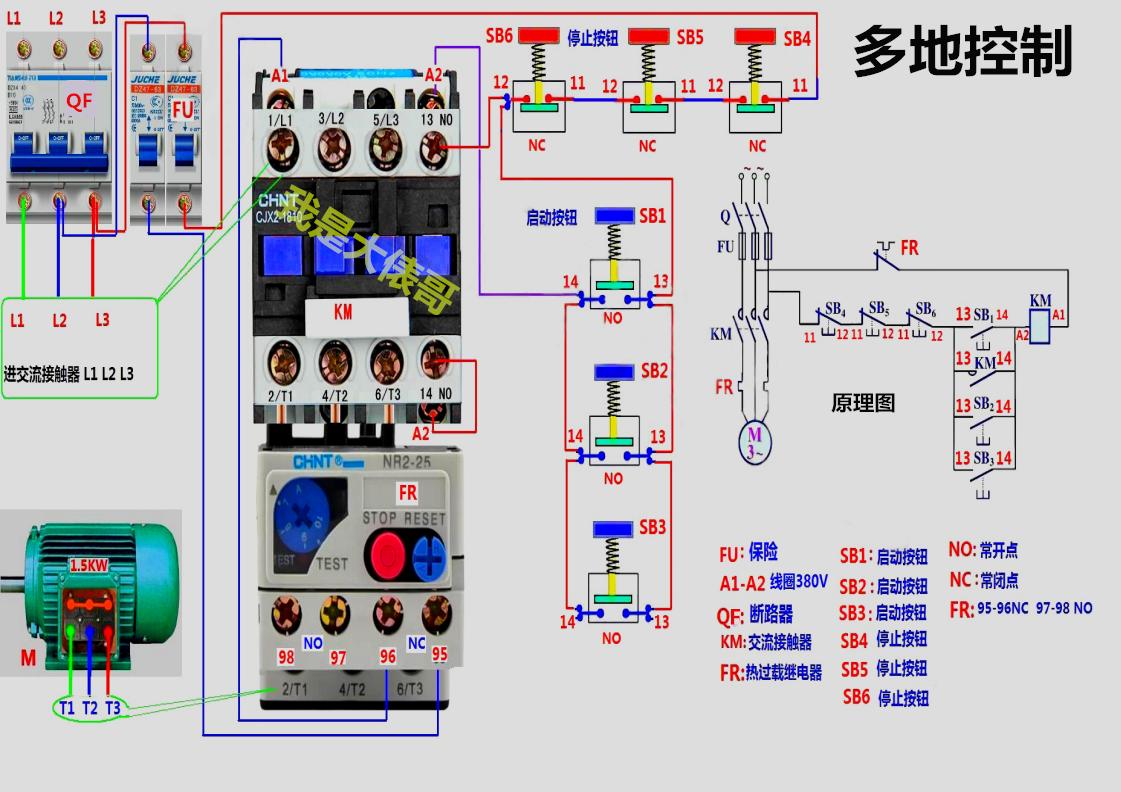

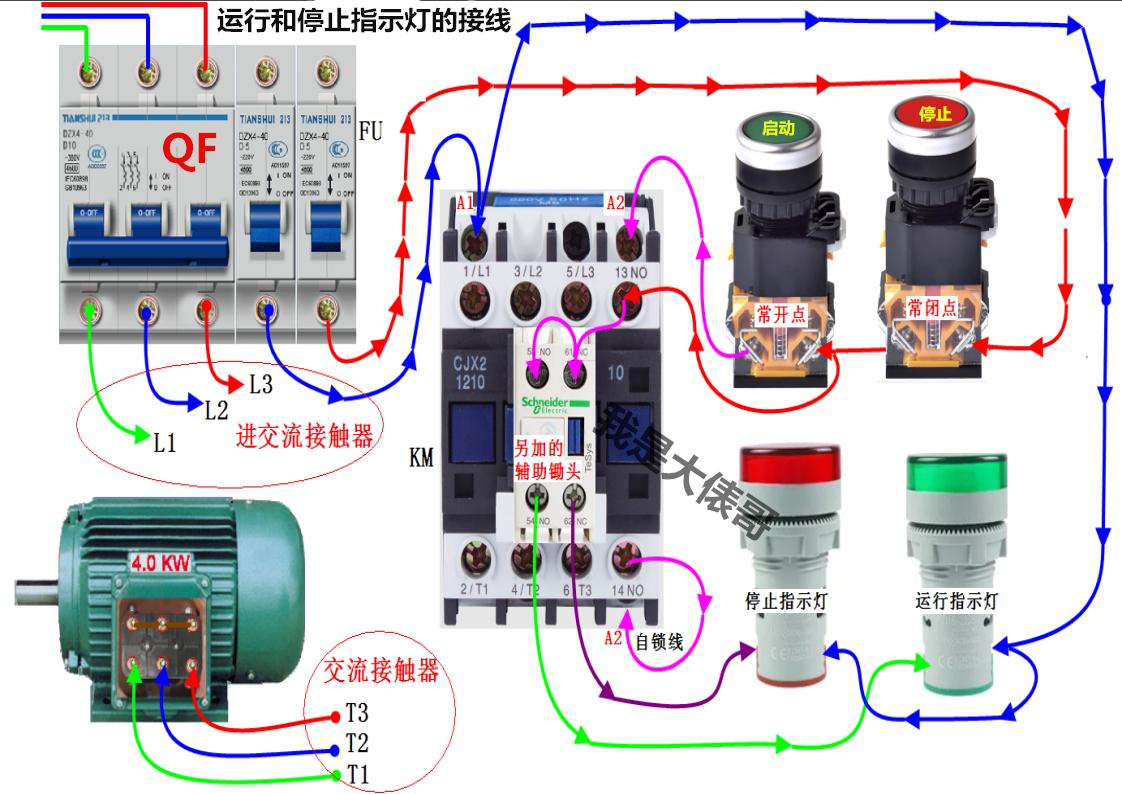

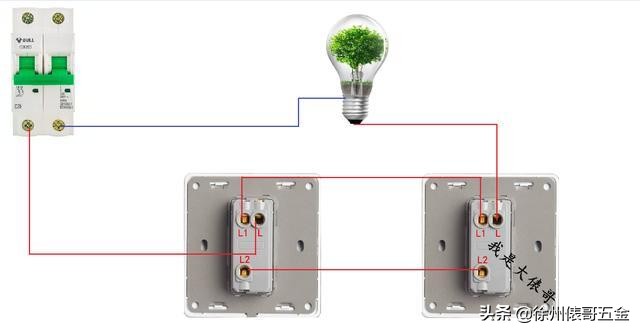

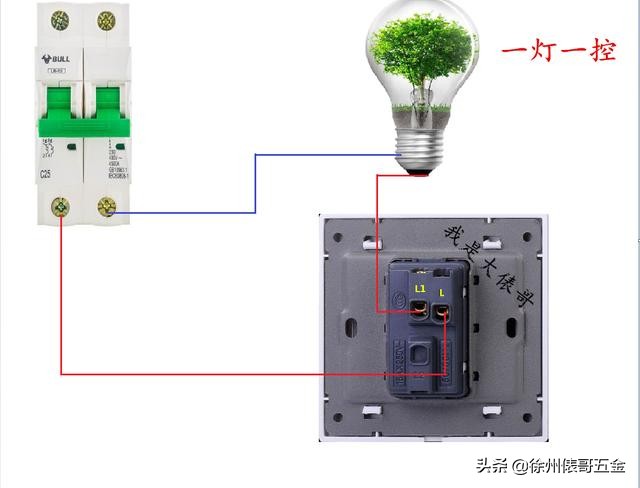

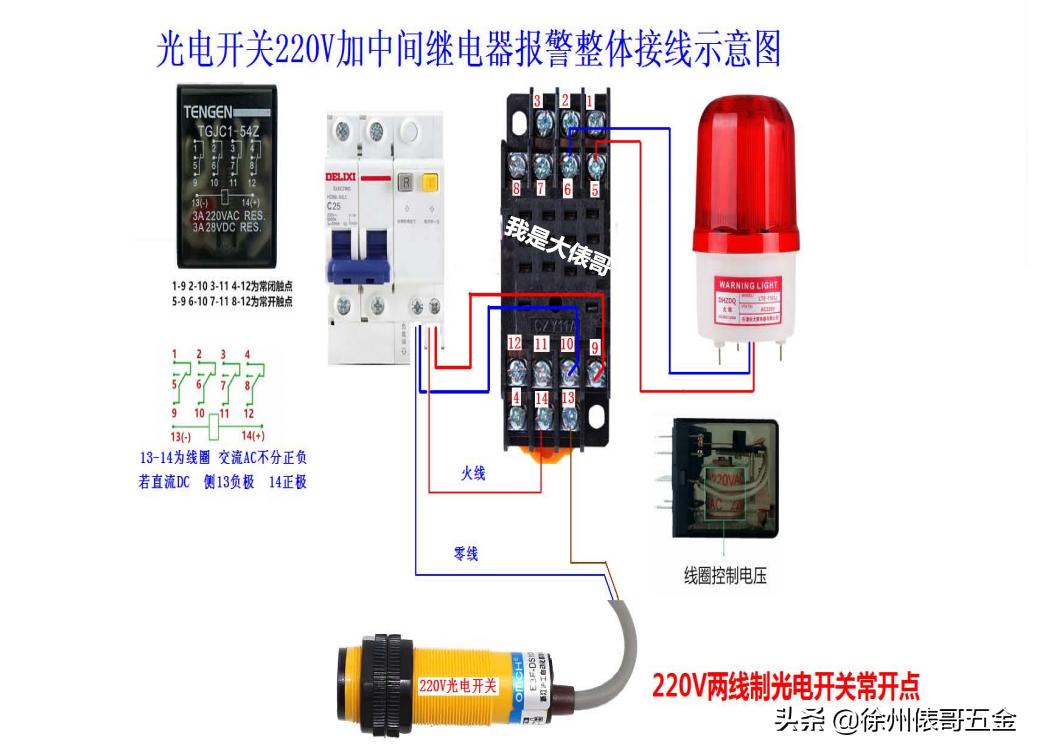

朋友们大家好我是大俵哥，今天分享一波实物接线图。都是一些基础电路，从最初级的点动和自锁控制，到复杂一些的自动顺序，正反转控制等。因为CAD里面黄色线比较淡，所以实物图中的三相导线颜色多为颜色明显的蓝绿红，大家实际接线时以标准的黄绿红为准。另外画了几个灯控电路，都是家装电路里常见的，后期我会分享更多的实物接线图，希望刚刚学习电工知识的朋友不要错过。高清实物接线图，直接仿照就可以练习实物接线，让初学的朋友快速入门、快速精通。
个别的实物接线图配有原理图，大家可以试着分析一下工作的原理。不会分析原理图的，可以看我前几天的文章，我挑了几个经典电路，加了注释分析。实物图中难免有疏漏的地方，欢迎朋友们留言指正。
