电梯作为楼宇的重要密闭环境和上下出入关键通道，电梯视频监控对真个区域的安防起着重要作用，安保人员需要实时掌握电梯内的情况，以此保障乘客的安全。
电梯监控的类别

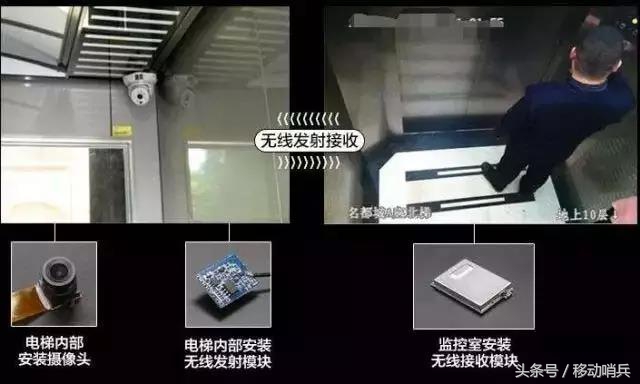

电梯监控可以分为有线和无线两种，有线传输采用的时专业电梯随行电缆，一般的随行电缆使用时受损严重，寿命只在半年到一年之间。高层电梯电缆对抗拉伸强度和电气参数有较高的要求，防止线缆负载自重时拉伸变形导致阻抗不匹配，视频信号信噪比衰减产生干扰。但是，更换随行线缆施工困难，周期长，而且更换随行电缆的成本也很高。另一种是无线传输，无线传输采用点对点的方式，轿厢顶端安装一个发射点，电梯井端部安装一个接收点，数据可以在电梯轿厢运动时自由传输。无线传输设备安装简单且寿命一般在3年以上。

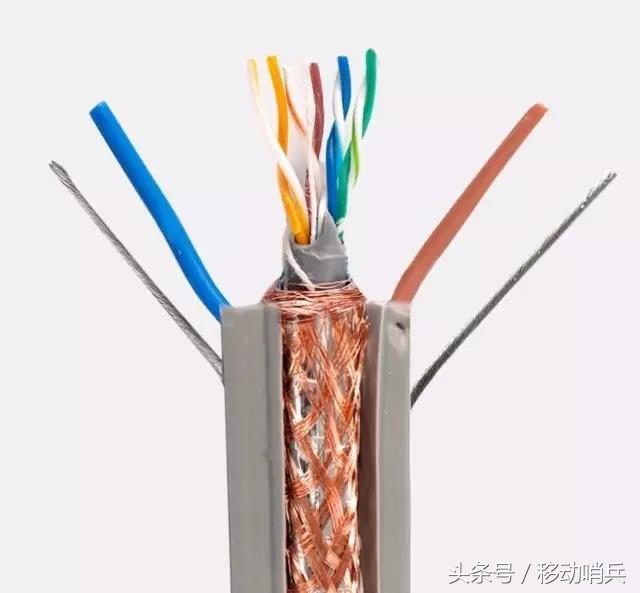

随行电缆
关于部署

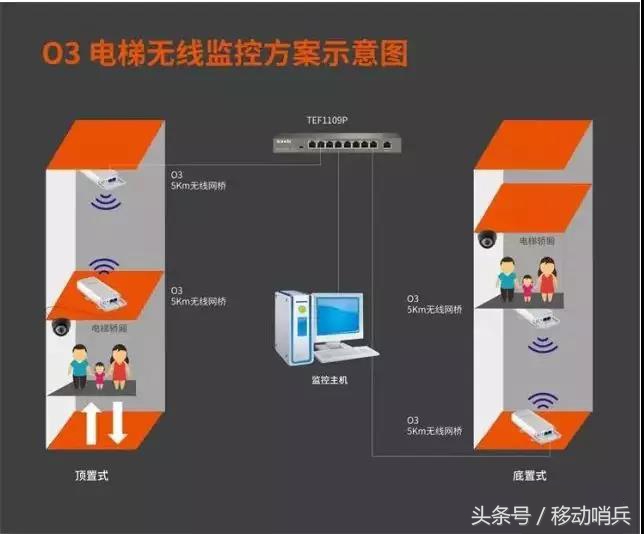

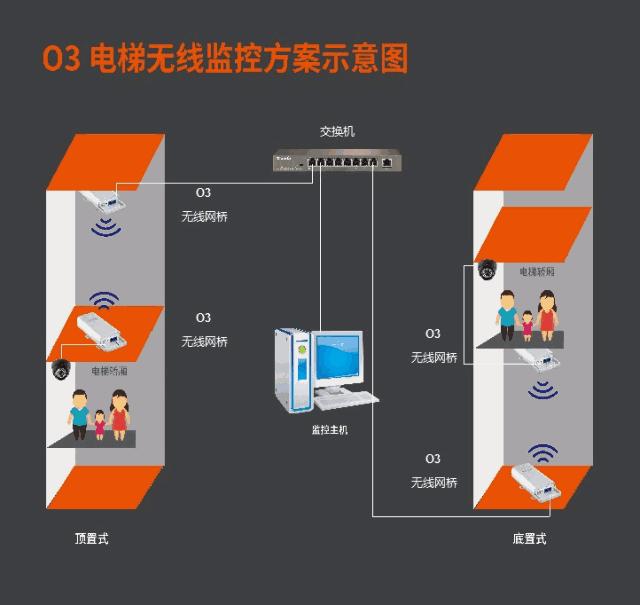

电梯井无线视频监控有两种安装方式，顶置式和底置式，如下图所示：
顶置式部署适用于监控中心在楼宇顶部，一般情况下采用的都是底置式部署方式。
如何设置网桥
轿厢顶的网桥需要设置为客户端模式，这种模式下网桥就相当于一个网卡。把网络摄像头的视频数据从点喜好转换为无线信号。
电梯井端部的网桥设置为AP模式，这种模式下网桥与NVR直接通过网线连接，将接收到的无线信号直接转化为有限信号传输到NVR。
总结成一句话：靠近摄像头端的网桥设置为客户端模式，靠近NVR端的网桥设置为AP模式。安装到电梯井之前需要事先将网桥配对好。
A. 设置ap模式
网桥默认工作在ap模式，需要电脑直接连接到网桥，并给网卡设置一个固定IP。
B. 设置客户端模式
轿厢端的网桥进入管理界面后选择客户端模式，然后扫描上级无线信号，选择ap端网桥的SSID，并输入相同的密码。点击下一步将网桥的管理地址改为同网段且与ap端和电脑网卡不同的IP，除了之前提到的192.168.2.1和192.168.2.20，其他网段都可以。
联通性测试
为确保网桥已成功配对，需要在安装到电梯井之前做一下联通性测试，步骤如下：
A. 电脑连接客户端网桥；
B. 键盘win+R,输入cmd然后回车，运行cmd程序；
C. 输入ping192.168.2.1（安排端网桥地址）；
能ping通则说明网桥配对成功，直接安装到电梯井即可；如ping不同则说明网桥没有配对成功，需要进一步排查设置是否正确。
安装布线及调试

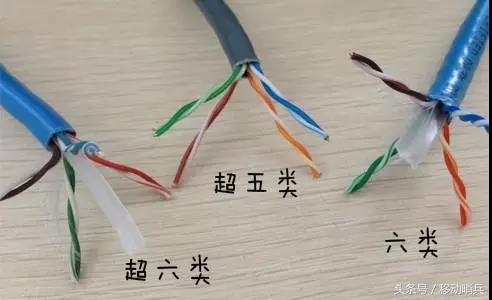

布线比较简单，只需要完成摄像头和轿厢网桥、电梯井网桥与NVR的连接与供电即可。因涉及到PoE供电，及建议大家使用超五类以上规格的网线。
电梯井中一般没有很强的干扰信号，万一遇到有干扰的情况可以通过调整信道的方式来避开干扰。
常见问题
A. 问：网桥配对后从客户端能ping通NVR地址，但是不出图像？
答：只有符合TCP/IP协议的网络摄像头才能网桥传输，使用私有协议的需要更换网络摄像头。
B. 问：一个电梯井有两部并排的电梯，最少需要几台网桥？
答：至少需要三台，一台设置ap模式放置电梯井底部中央，另外两台设置为客户端模式安装到轿厢底部；
C. 问：不使用交换机，能不能用网桥的LAN口串联另一个网桥？
答：可以，但不要串太多。
