iPhone X 刷机报错56维修思路讲解

一、简单介绍

（1）刷机报错56一般是NFC验证失败导致，当然有时网络有问题或者有些最新版本测试版可以刷过，所过一般可以多刷一两次。

（2）摔过或进水造成一般都是硬件问题，刷要分层维修。

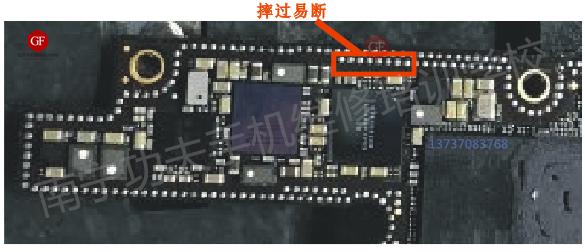

（3）摔过一般都是中层虚焊或断线造成，常见于：

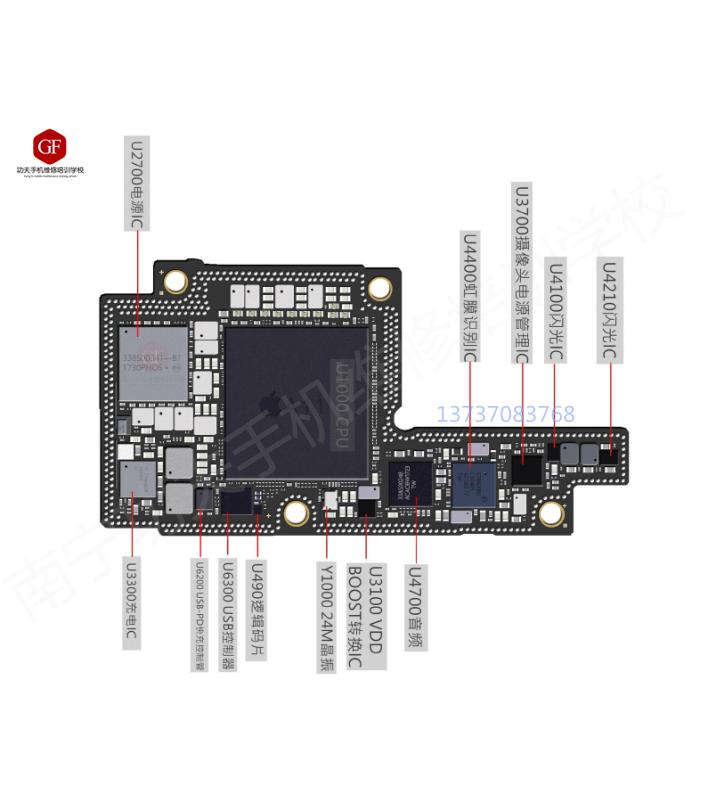

iPhone X 主板元件

二、检查NFC相关线路

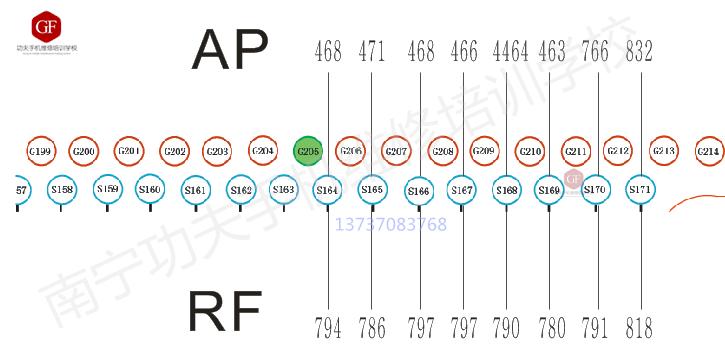

1、分层测量AP板和RF板接口S164-S171的对地阻值

iPhone X 对地阻值

AP板阻值不正常

（1）164#阻值为468，如果没有则是到CPU P38#出问题，拆CPU重装或接线。

（2）165#阻值为471，如果没有则是到CPU D30#出问题，拆CPU重装或接线。

（3）166#阻值为468，如果没有则是到CPU D31#出问题，拆CPU重装或接线。

（4）167#阻值为466，如果没有则是到CPU C32#出问题，拆CPU重装或接线。

（5）168#阻值为464，如果没有则是到CPU B32#出问题，拆CPU重装或接线。

（6）169#阻值为463，如果没有则是到CPU A32#出问题，拆CPU重装或接线。

（7）170#阻值为766，如果没有则是到电源 G11#出问题，拆电源重装或接线。

（8）171#阻值为832，如果没有则是到电源 F11#出问题，可先测电阻R3073，如果一端有一端没有则为电阻坏，可直接短接，如果两头都没有，则是到电源F11#断线，拆电源重装或接线。

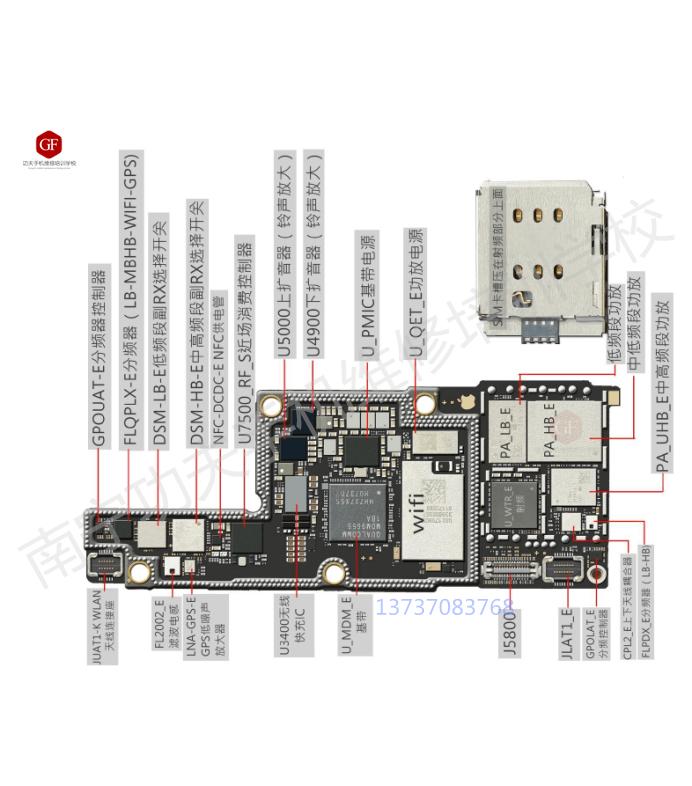

iPhone X 主板

RF板阻值不正常

（1）164#阻值为794，如果没有则是到NFC A1#出问题，拆NFC重装或接线，也有可能是中层连接板出问题，可以测试点PP7509测，若无阻值则为NFC问题，若有则为中层连接板坏。

（2）165#阻值为786，如果没有则是到NFC C3#出问题，拆NFC重装或接线。也有可能是中层连接板出问题，可以测试点PP7506测，若无阻值则为NFC问题，若有则为中层连接板坏

（3）166#阻值为797，如果没有则是到NFC E1#出问题，拆NFC重装或接线。也有可能是中层连接板出问题，可以测试点PP7503测，若无阻值则为NFC问题，若有则为中层连接板坏

（4）167#阻值为797，如果没有则是到NFC D1#出问题，拆NFC重装或接线。也有可能是中层连接板出问题，可以测试点PP7504测，若无阻值则为NFC问题，若有则为中层连接板坏

（5）168#阻值为790，如果没有则是到NFC E2#出问题，拆NFC重装或接线。也有可能是中层连接板出问题，可以测试点PP7505测，若无阻值则为NFC问题，若有则为中层连接板坏

（6）169#阻值为780，如果没有则是到NFC D3#出问题，拆NFC重装或接线。也有可能是中层连接板出问题，可以测试点PP7510测，若无阻值则为NFC问题，若有则为中层连接板坏

（7）170#阻值为791，如果没有则是到NFC E3#出问题，拆NFC重装或接线。也有可能是中层连接板出问题，可以测试点PP7507测，若无阻值则为NFC问题，若有则为中层连接板坏。

（8）171#阻值为818，如果没有则是到NFC H1#出问题，拆NFC重装或接线。也有可能是中层连接板出问题，可以测试点PP7508测，若无阻值则为NFC问题，若有则为中层连接板坏

iPhone X 主板
