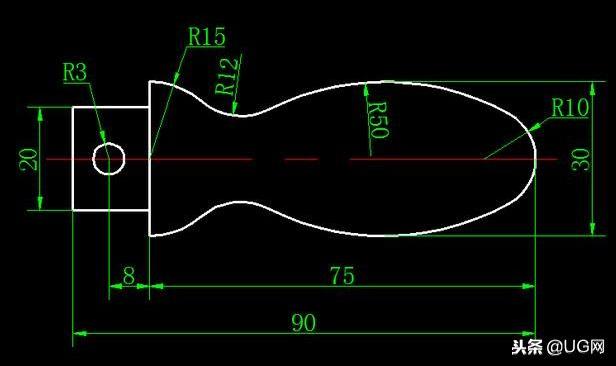

今天的图文教程讲解下面这个图的画法，前几天我们发的CAD练习图纸，很多朋友反应这个不会画，今天呢，就讲解一下这个图纸的画法，
首先我们知道这个图形呢，是上下对称的，然后我们开始画图了。
CAD练习图纸 中磊教育

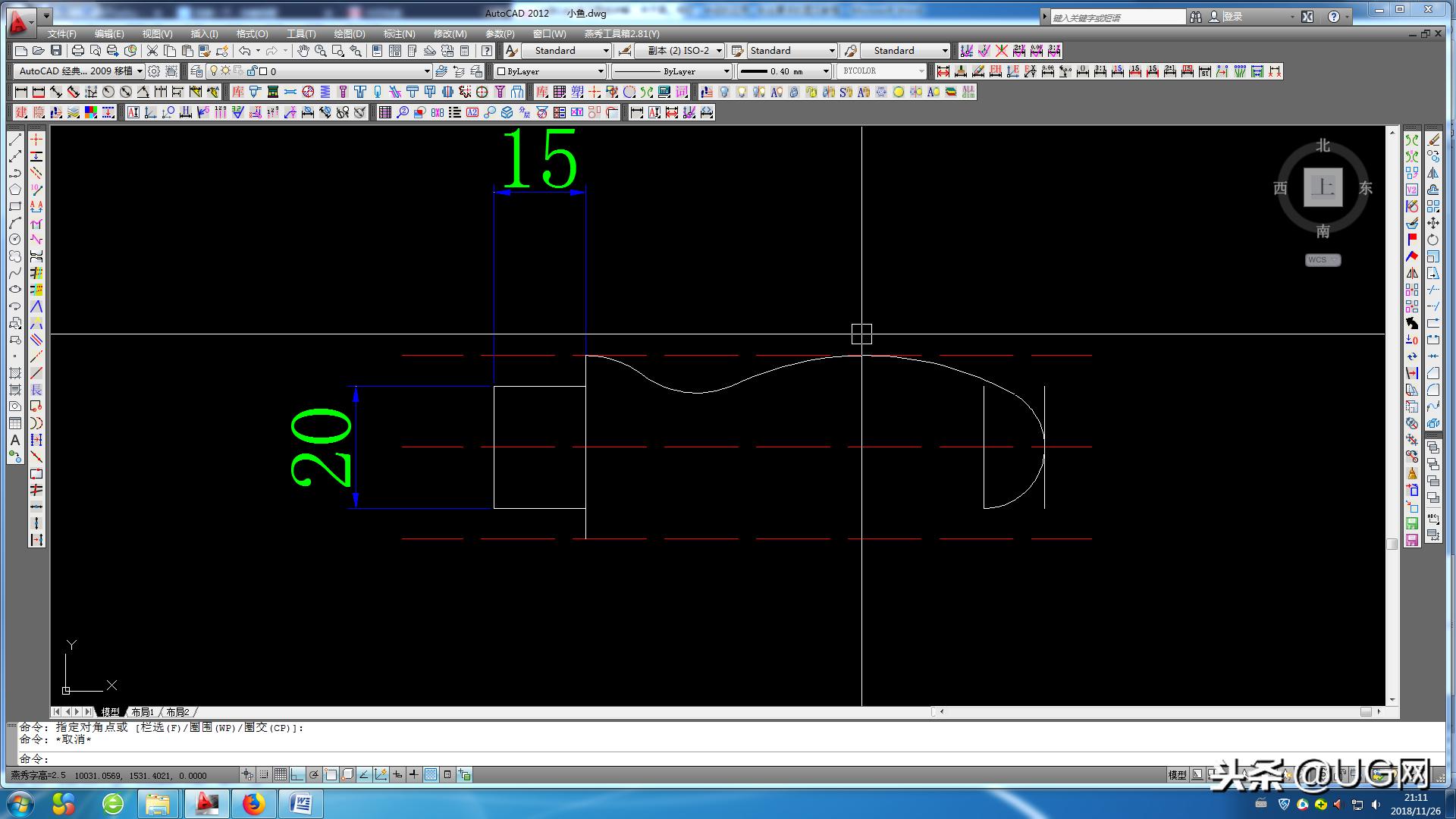

1. 画一条中心线，然后根据图上尺寸将左边的把手画出来，宽度20，长度15.如下图
CAD练习图纸 中磊教育

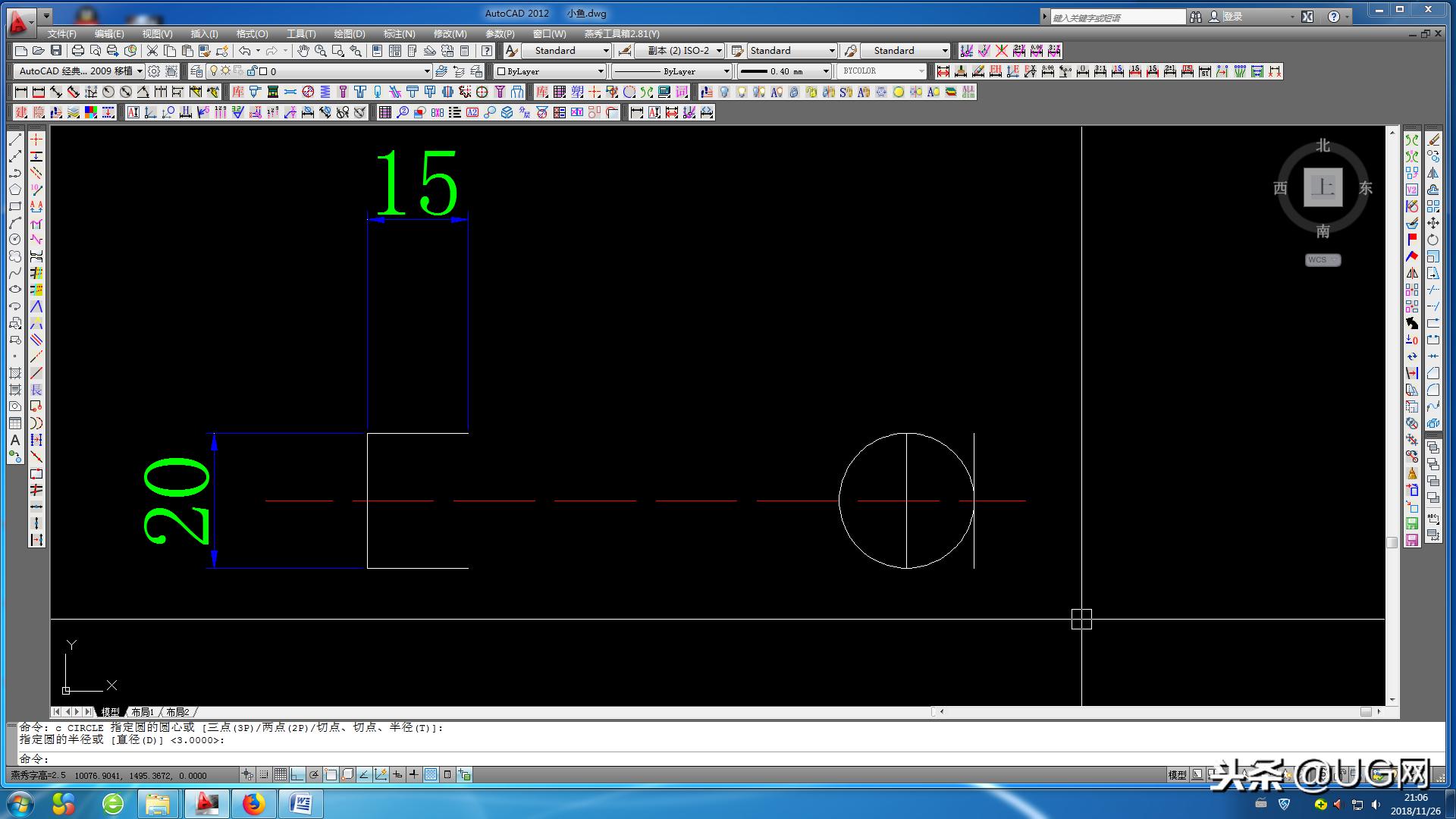

2. 根据距离90.半径为10画出R10的圆弧，直接画出一个整圆即可，后面进行修剪，因为图形对称，所以直接找到R10圆弧的圆心即可，如下图：
CAD练习图纸 中磊教育

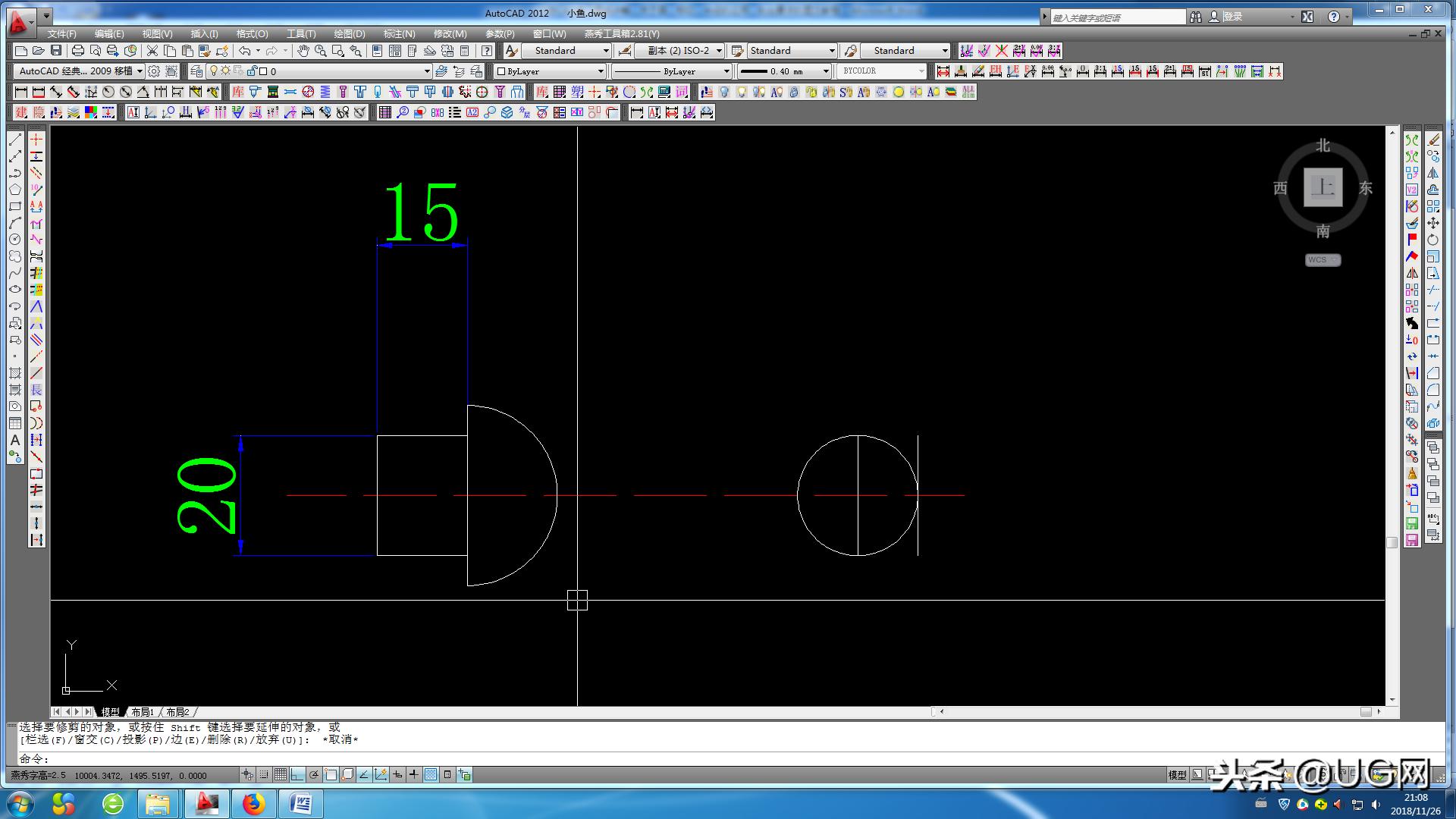

3. 根据左边把手的R15可以画出R15的半圆弧，也直接用圆的画法，然后进行修剪 如下图
CAD练习图纸 中磊教育

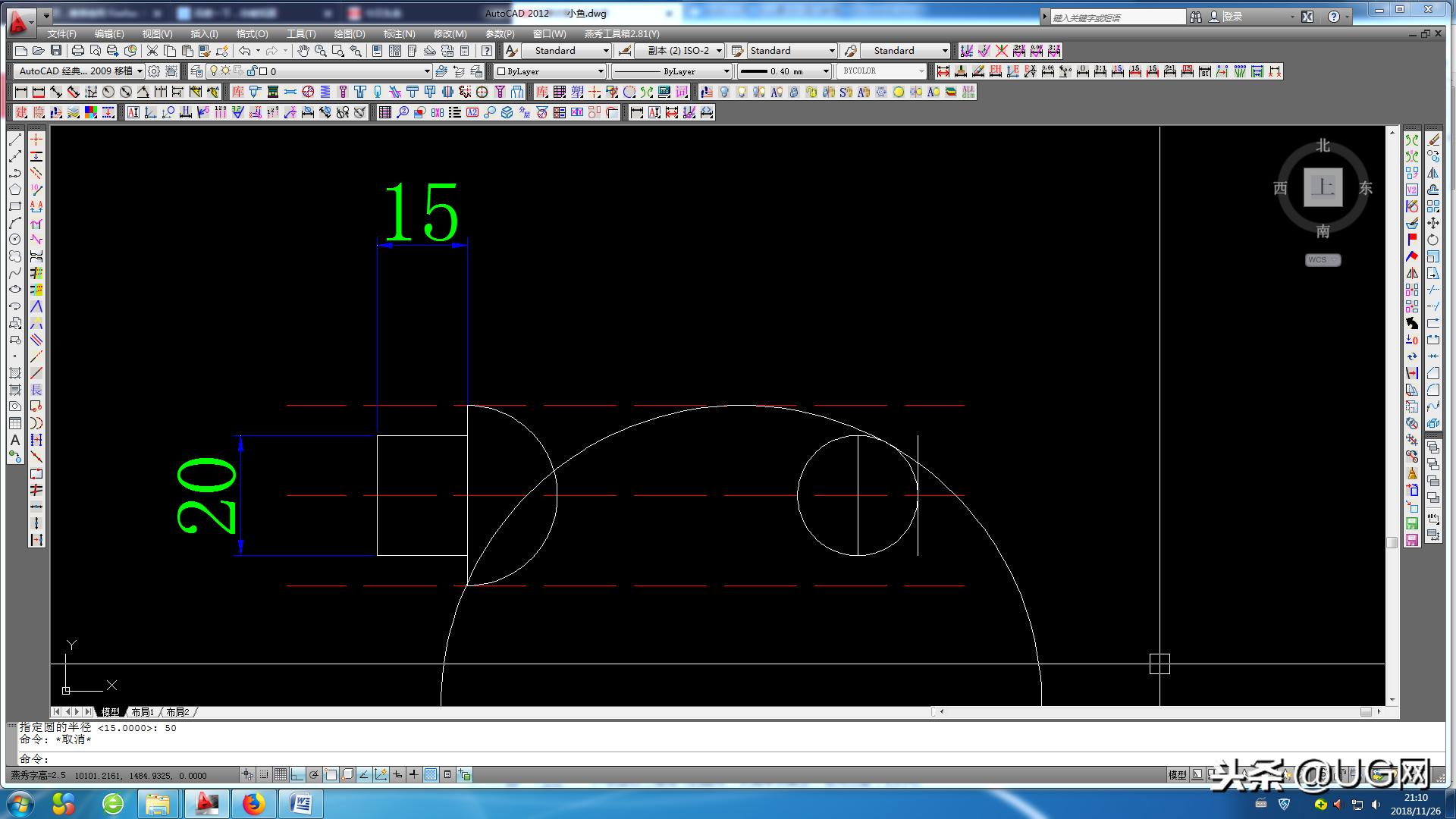

4. 画出R50的圆弧，图上标出两个圆弧之间的距离是30.那么一半就是15了，利用相切相切半径，画出 R50的圆，，如下图，
CAD练习图纸 中磊教育

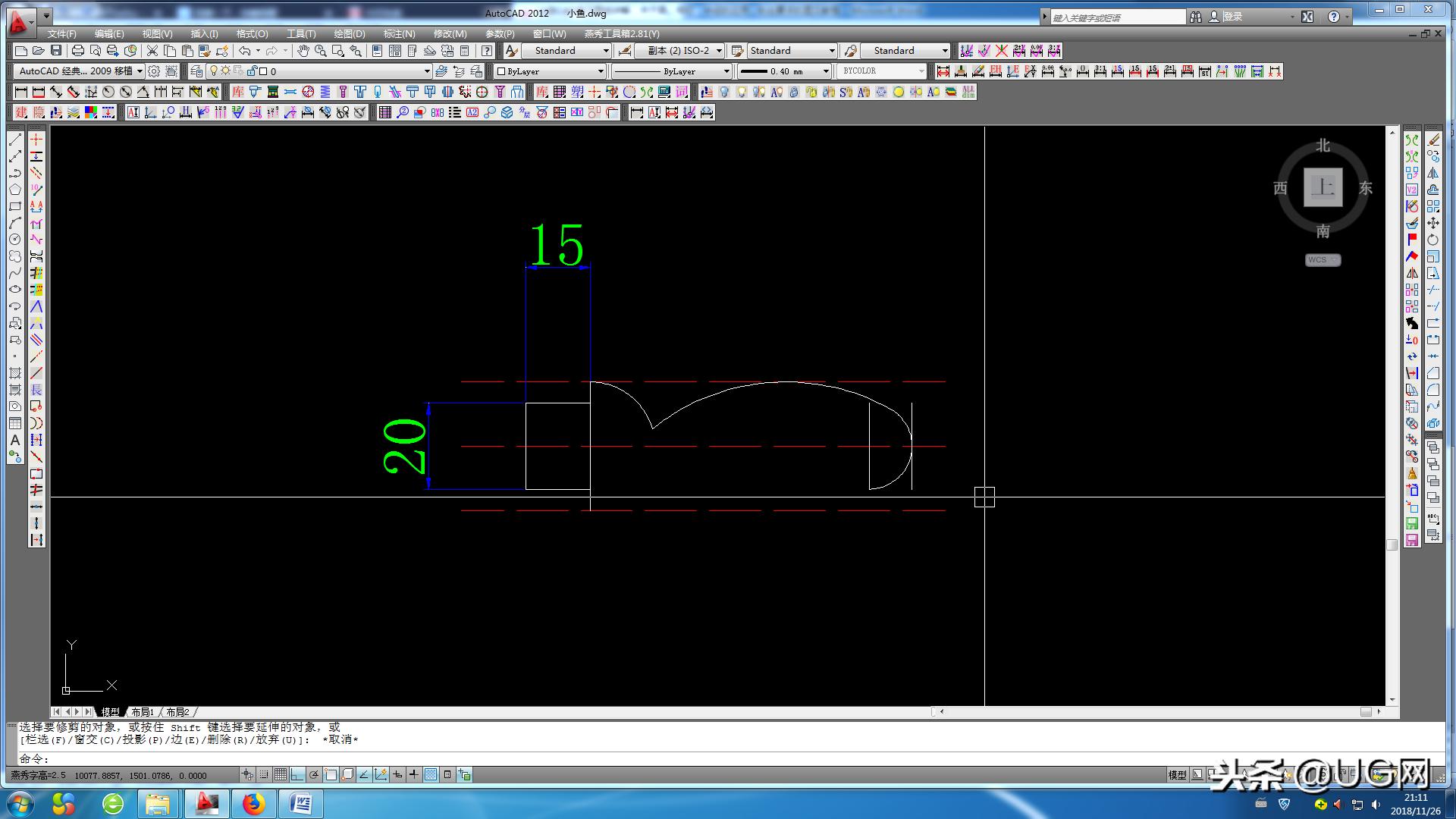

5. 进行修剪
CAD练习图纸 中磊教育
6. 进行倒R角，如下图
CAD练习图纸 中磊教育

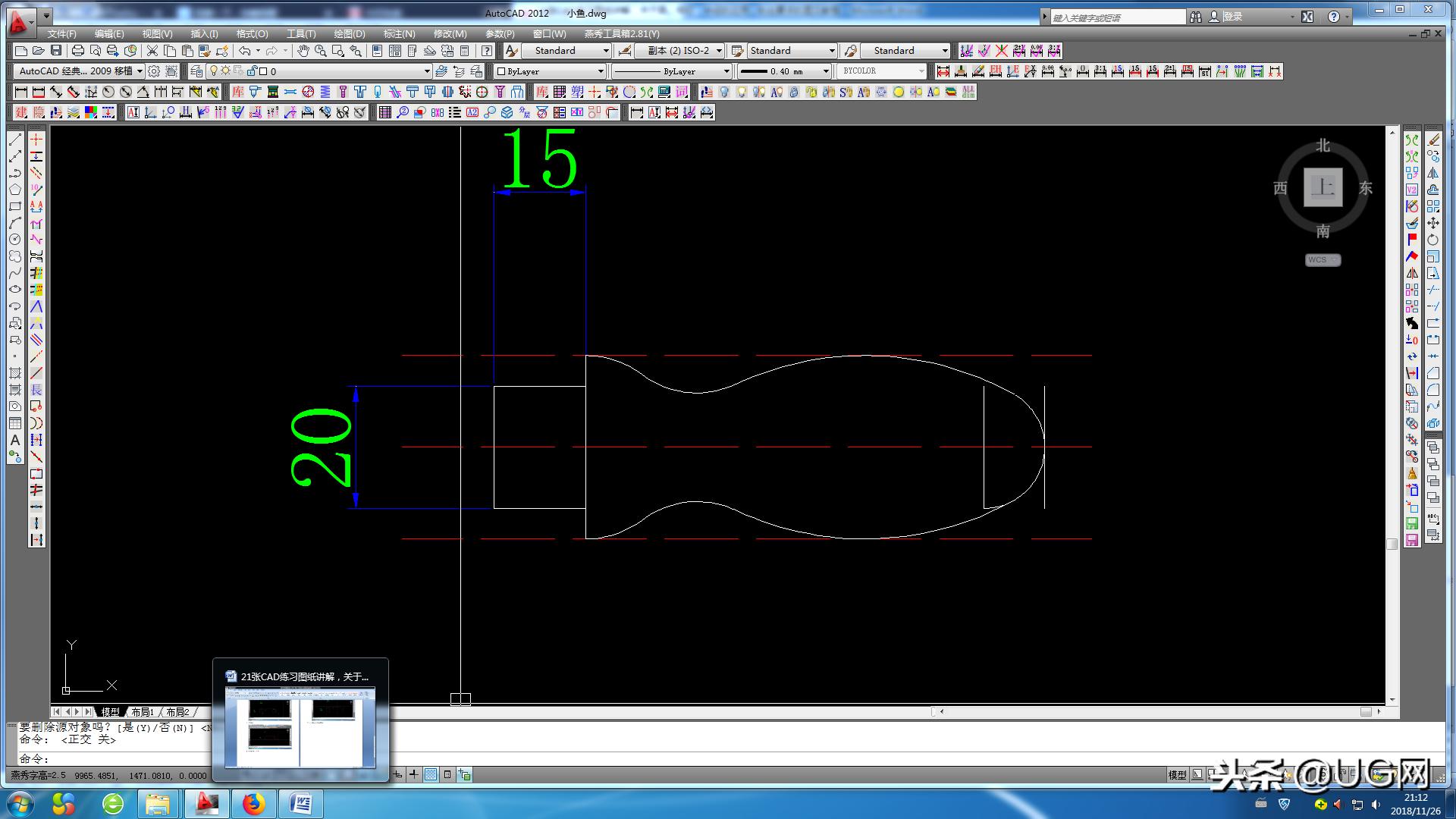

7. 镜像中心线上面的图像
CAD练习图纸 中磊教育

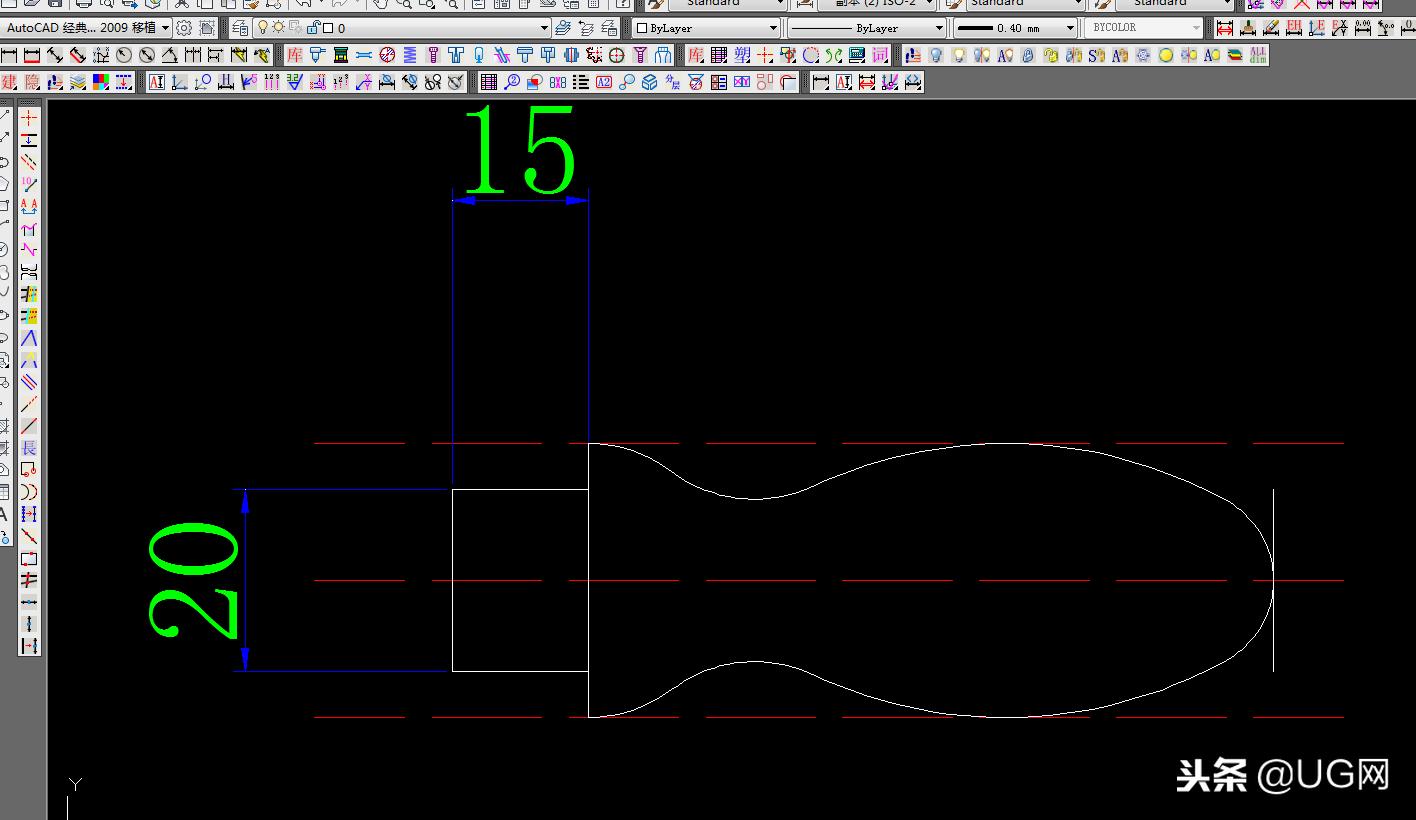

8. 修剪如下
CAD练习图纸 中磊教育
这样整个图形就画完了，
喜欢的记得关注小编哦
这个图好多朋友反应不会画，就做个图文教程，帮助大家，
