不锈钢水管常用一系还是二系 (薄壁不锈钢水管连接方式)

我国强制要求五星级宾馆必须使用不锈钢水管,奥运会场馆都用上不锈钢水管,医疗单位必须更换原有管道,铺设不锈钢水管。还有学校,食品、医药行业的厂房,城市三旧改造都是用不锈钢水管,那是因为不锈钢管道的稳定性能有效防止因材质原因而产生的污染。

不锈钢水管免工具连接,不锈钢水管卡压连接方法

不锈钢水管的执行标准:

不锈钢双卡压管件系列:GB/T19228.1; GB/T19228.2;GB/T19228.3

欧标双卡压系列:CJ/T151-2016;CJ/T152一2016

沟槽管件系列:CJ/T151-2016;CJ/T152一2016

承插焊管件系列:GB/T117-2018

不锈钢水管免工具连接,不锈钢水管卡压连接方法

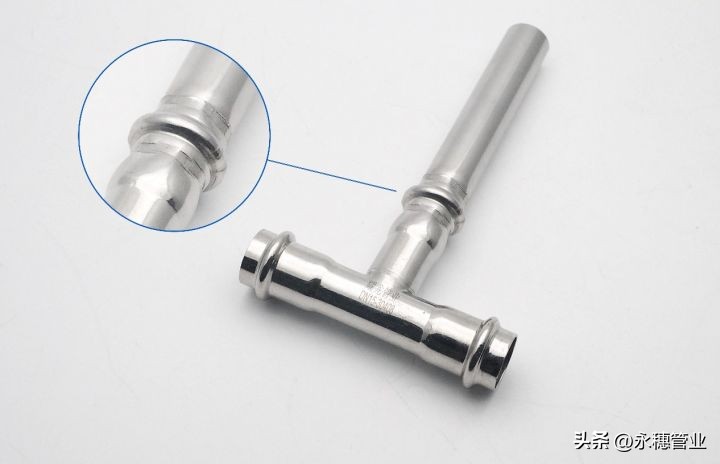

卡压式不锈钢水管连接

分为单卡压和双卡压。双卡压是最稳定的连接方式。采用径向收缩外力(液压钳)将管件卡紧在管子上,并通过O型密封圈的止水,达到连接效果。 操作便捷,密封性好,不可拆卸。

具有止渗漏、抗拉拔、抗震动和耐高压等特性。因而它是直饮水系统、自来水系统、供暖系统、蒸气系统、工业油管系统和工业气管系统中的一种较为先进的连接件。适用于水、油、气等管路连接。

不锈钢水管免工具连接,不锈钢水管卡压连接方法

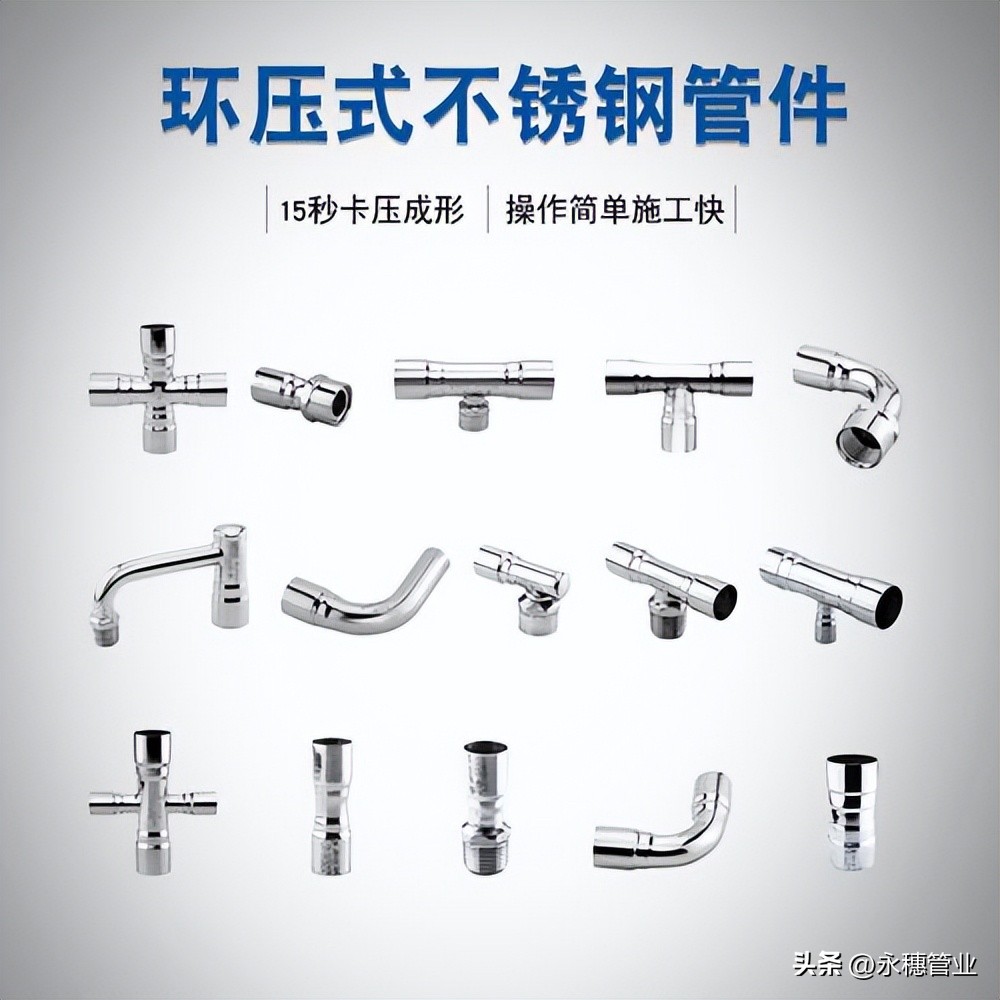

环压式不锈钢水管连接

环压式连接是用专用工具将特种密封圈连同管件与管材圆周挤压为一体的一种连接方式。

将圆筒状宽带密封圈套在管材上,插入环压式管件的承口,用专用工具从外部沿承口圆周方向施压,使承口连同管材一起下凹变形并压缩承口的密封段,达到管材管件紧固密封的一种连接式。

适用范围:主要用于口径DN15-DN150各种管路连接

不锈钢水管免工具连接,不锈钢水管卡压连接方法

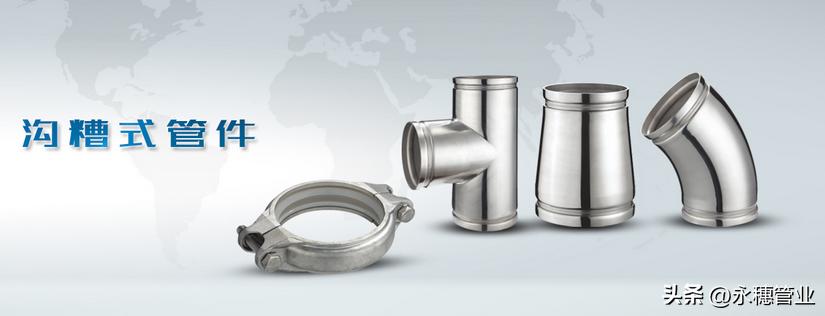

沟槽式不锈钢水管连接

原理:也叫卡箍连接,在连接时先在管件、管材平口端的接头部位加工成环形沟槽,并用合适卡箍件、C型橡胶密封圈和紧固件组成的快速拼装接头的连接方式。

特点:也可改造传统的法兰焊接方式,使其变成活接法兰,配管端口翻边或焊环,环口嵌槽,槽中置橡胶密封件,采用限位压缩的方式保护密封元件。特别适合建筑给水、消防给水、生产给水等管道工程。

适用范围:DN100-300 各种大口径管路连接

不锈钢水管免工具连接,不锈钢水管卡压连接方法

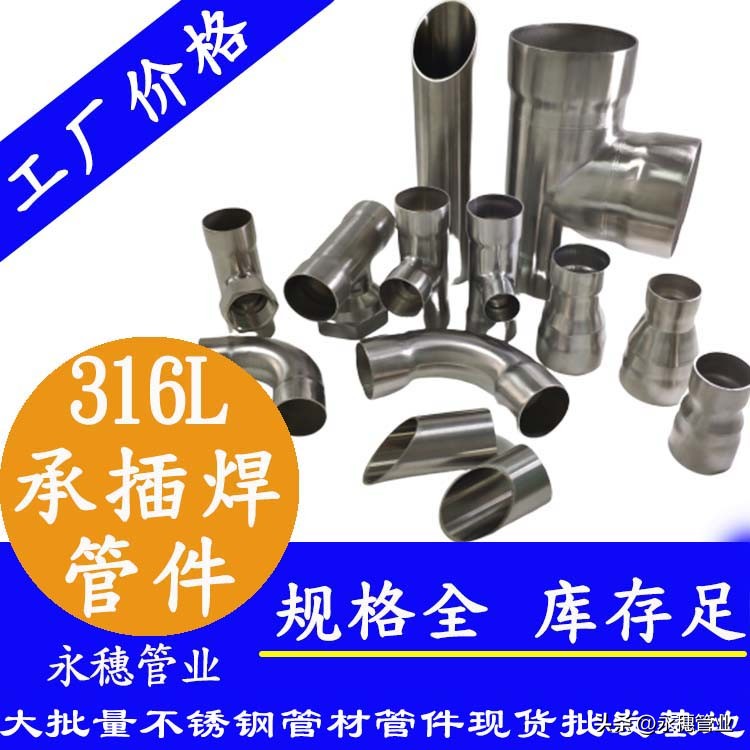

承插焊式不锈钢水管连接

承插连接方式分为机械式接口和非机械式接口。 机械接口利用压兰与管端上法兰连接,将橡胶密封圈压紧在铸铁承插口间隙内,使橡胶圈压缩而与管壁紧贴形成密封。 非机械接口根据填料的不同,分为石棉水泥接口,自应力水泥接口,青铅接口,橡胶圈接口,焊接接口。承插口内密封圈有油麻丝和橡胶圈两种。

适用范围:大小管径均可,可明装或暗埋
