电动机控制电路通过控制部件、功能部件完成对电动机起动、运转、变速、制动和停机等的控制。
如图9-1所示，在电动机控制电路中，由控制按钮发送人工控制指令，通过接触器、继电器及相应的控制部件控制电动机的起、停运转，指示灯指示当前系统的工作状态，保护器件负责电路安全，各电气部件与电动机根据设计需要，按照一定的控制关系连接在一起实现相应的功能。
图9-1 电动机控制电路的特点
交流电动机控制电路的特点与控制关系
交流电动机控制电路是指对交流电动机进行控制的电路，根据选用控制部件数量的不同及不同部件的不同组合，加上电路的连接差异，可实现多种控制功能。
了解交流电动机控制电路的控制关系，需先熟悉电路的结构组成。只有知晓交流电动机控制电路的功能、结构及电气部件的作用后，才能清晰地理清电路控制关系。

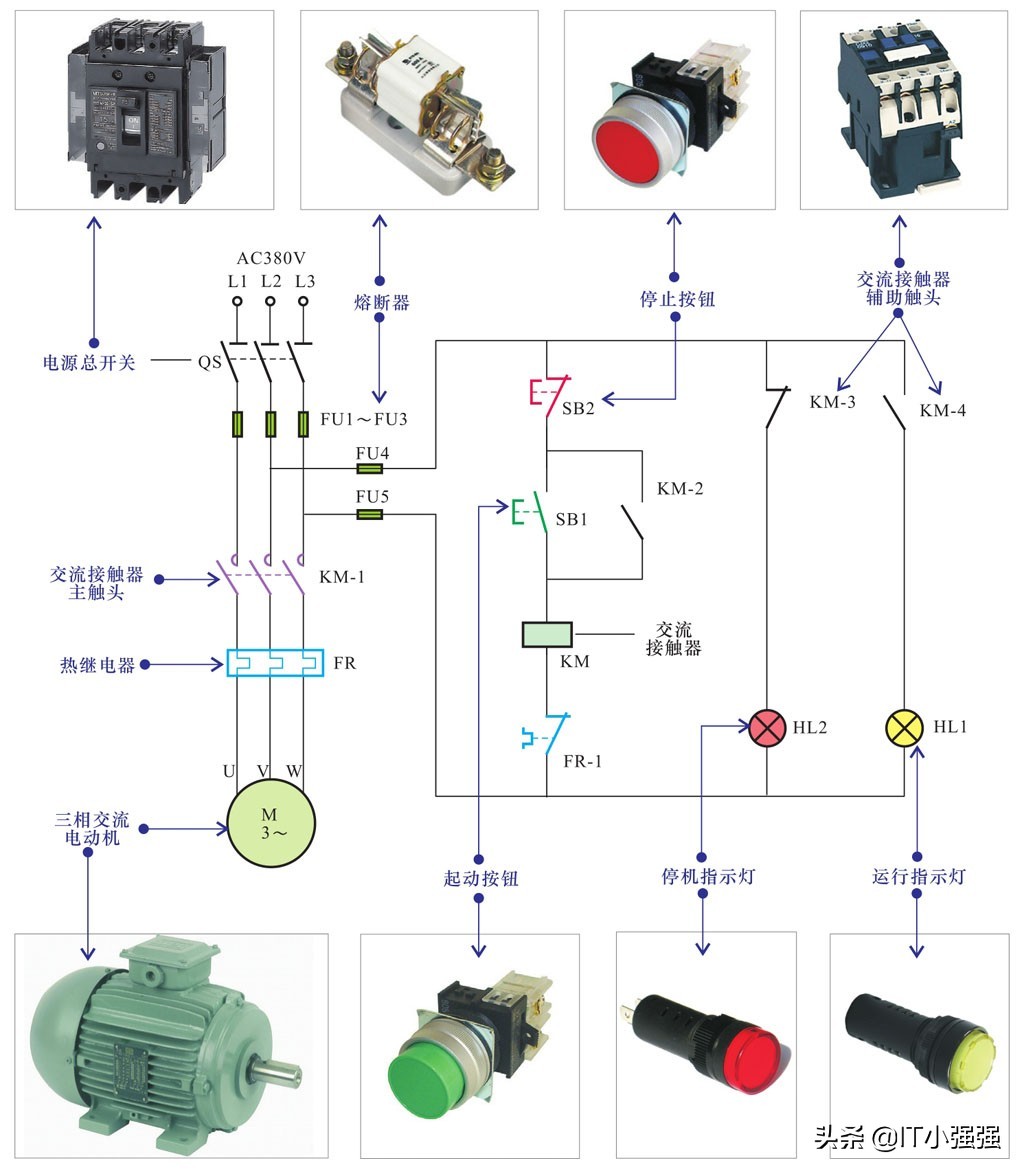

交流电动机控制电路主要由交流电动机（单相或三相）、控制部件和保护部件构成，如图9-2所示。
图9-2 交流电动机控制电路的结构组成

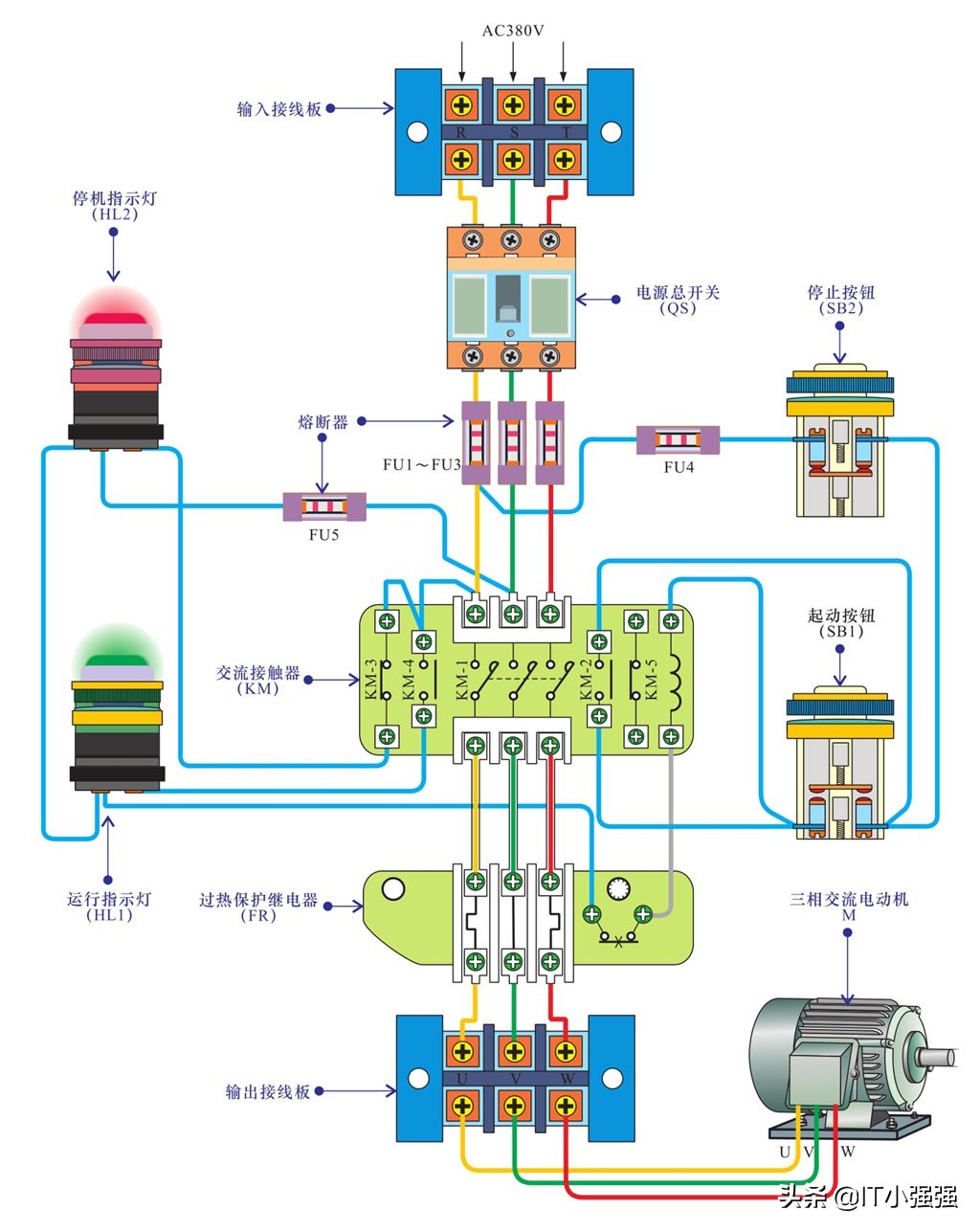

交流电动机控制电路通过连线清晰地表达了各主要部件的连接关系，控制电路中的主要部件用规范的电路图形符号和标识来表示。为了更好地理解交流电动机控制电路的结构关系，可以将电路图还原成电路接线图。图9-3为交流电动机控制电路的接线图。
图9-3 交流电动机控制电路的接线图
直流电动机控制电路的特点与控制关系
直流电动机控制电路主要是指对直流电动机进行控制的电路，根据选用控制部件数量的不同及不同部件的不同组合，可实现多种控制功能。
要了解直流电动机控制电路的控制关系，需先熟悉电路的结构组成。只有知晓直流电动机控制电路的功能、结构及电气部件的作用后，才能清晰地理清电路控制关系。
直流电动机控制电路的主要特点是由直流电源供电，由控制部件和执行部件协同作用，控制直流电动机的起、停等工作状态。图9-4为直流电动机控制电路的结构组成。
图9-4 直流电动机控制电路的结构组成

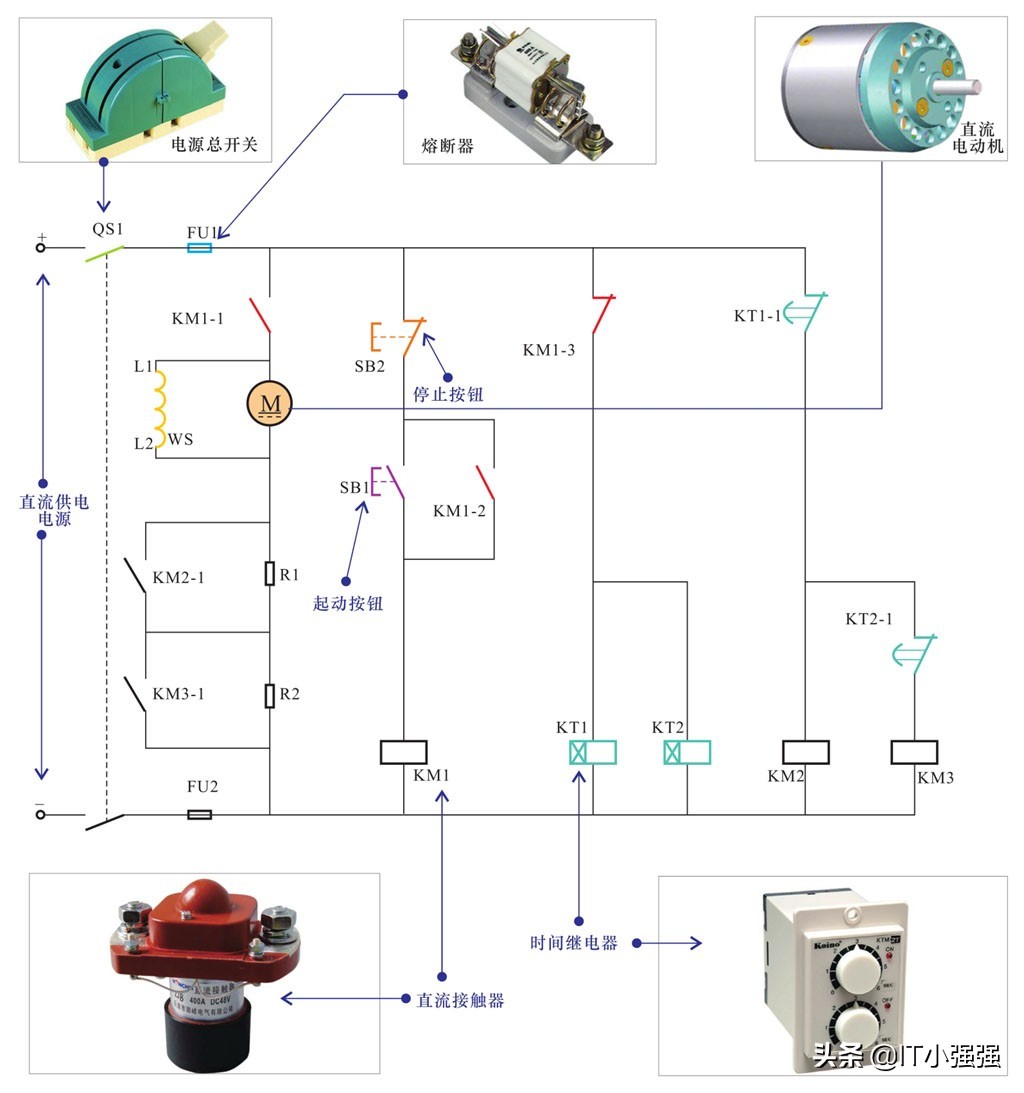

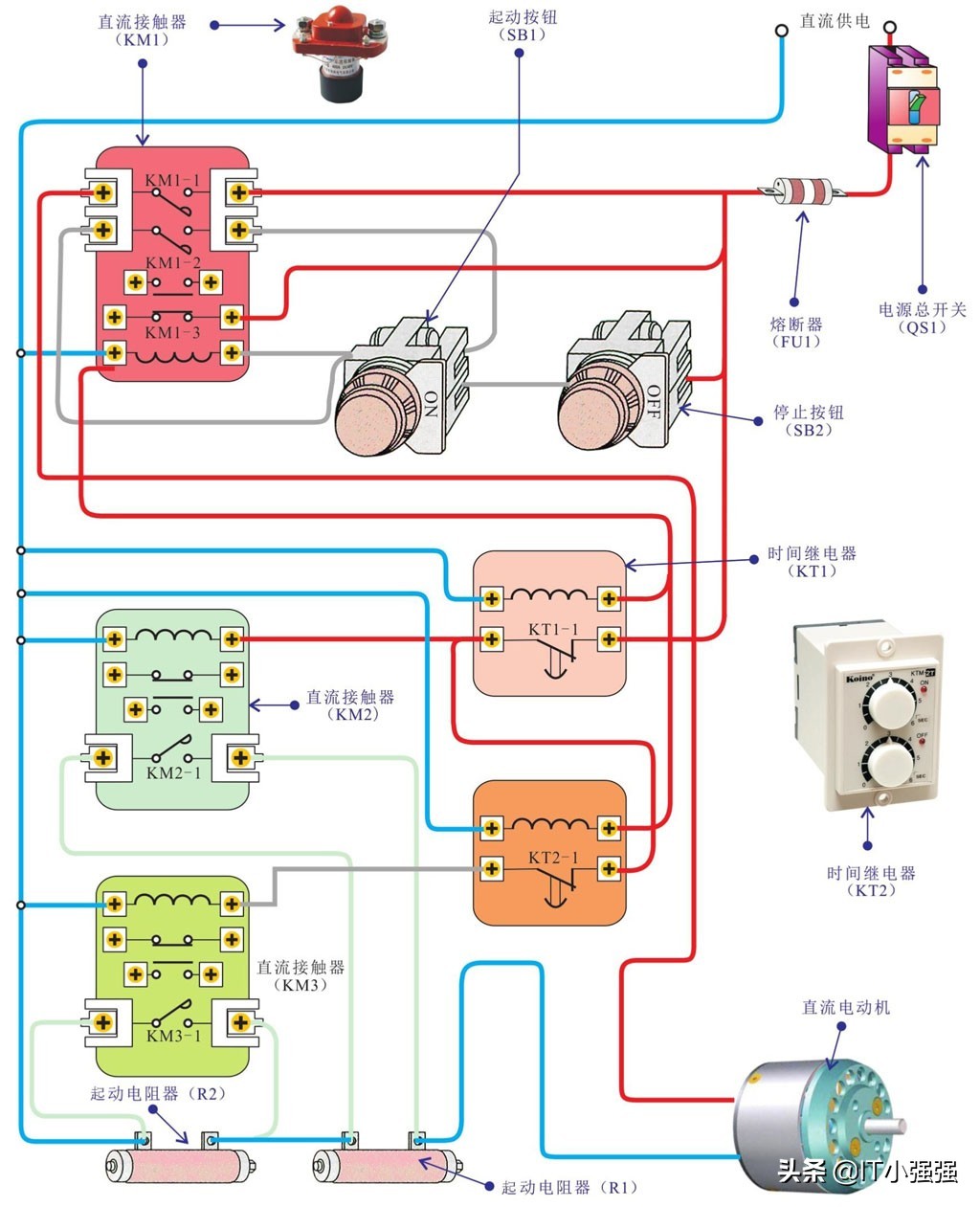

直流电动机控制电路通过连线清晰地表达了各主要部件的连接关系，控制电路中的主要部件用规范的电路图形符号和标识来表示。为了更好地理解直流电动机控制电路的结构关系，可以将电路图还原成电路接线图。图9-5为直流电动机控制电路的接线图。
图9-5 直流电动机控制电路的接线图
