传统上，混合型卷烟中使用的*草烟**必须凭借着视觉、物理外观和感官特征等标准进行手动检测，这个过程很容易受到人为错误的影响，并且相关人工成本也比较高昂。为了降低检测过程中的主观性，并且简化质量分级过程，美国Altria公司的科学家在其烟梗加工设备上，开发了一种高光谱成像系统，以验证*草烟**的不同配方等级（见图1）。

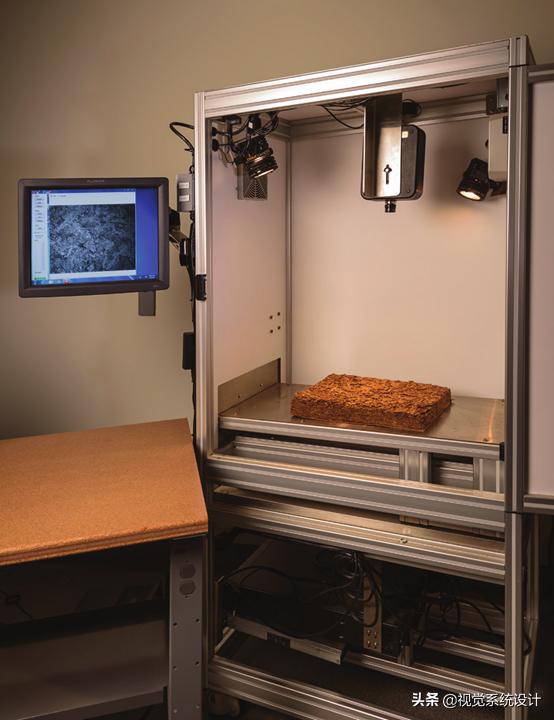

图1：烟叶混合等级验证系统由罩壳、卤钨灯、冷却风扇和高光谱相机组成
收割和烤制的*草烟**植物通常包括三种主要类型的*草烟**：烤烟、白肋*草烟**和东方*草烟**。根据外部因素（例如生长位置、天气、叶片在植物上的位置、色泽和质地），将植物进一步分成等级，该过程以前是通过人工检查完成的。
Altria公司开发了专门用于烟叶配方等级检查的新型高光谱成像系统，以简化*草烟**分级过程。Altria公司高级科学家Amrita Sahu和其同事Henry Dante，因为在这项工作中的出色表现而被授予了2016年度的Jack Nelson 年度创新奖（见图2）。
图2：Altria公司高级科学家Amrita Sahu，开发出了基于高光谱成像的农产品分级系统
“该系统已经能够区分三种主要的*草烟**类型：美国白肋*草烟**、烤烟和东方*草烟**。”Sahu介绍说，“该系统还可以区分同一植株的烟叶位置。”
来自美国Surface Optics公司的SOC710可见近红外（VNIR）高光谱相机安装在系统罩壳内，用于捕获图像；该高光谱相机连接到联想ThinkCentre M93p主机和显示器。这款推扫式线扫相机提供400~1000nm的光谱范围、4.69nm的空间分辨率和128个光谱通道。
两个固定的120V/250W卤钨灯泡固定装置，位于摄像机上方的罩壳顶部，用于提供照明；冷却风扇用来调节温度，并且安装在组件两侧的两个风扇可以保持负压水平，进而确保灰尘不会落在相机镜头上。此外，相机用一个金属护罩提供保护，并且提供一个足够大的开口，可以让镜头穿过，同时还可以进入相机的后部以进行线缆管理和移除。保护罩还可以防止传感器过热，从而减少潜在的图像噪声。
来自美国L3HarrisGeospatial公司的以IDL（界面数据语言）编程语言编写的定制软件，可以采集相机拍摄的图像。L3Harris Geospatial软件的4.5版本和IDL编程语言执行图像分析功能。
在三年的*草烟**季中，Altria公司的团队收集了大量数据，用于训练*草烟**混合等级验证算法。该分类系统对来自美国Labsphere公司的Spectralon标准白色参照物进行成像，并在对样品成像之前记录暗电流。然后，操作人员将*草烟**样品放入罩壳中，在520×696的空间大小内进行成像。预处理包括逐像素扫描整幅图像，以去除饱和度和阴影。通过检查每个像素的最大值是否等于4096（12位传感器可能达到的最大值）来确定饱和像素。阴影像素的阈值为500，该值是通过对已知阴影像素的统计分析确定的。
在消除暗噪声后，该软件将应用中值滤波器，以消除特定频段中存在的任何种类的仪器伪像。然后，通过获取3×3像素块中所有光谱的平均值，并将这些光谱重新分配给原始图像大小的九分之一的新图像，在空间上缩小图像，这样做是为了减少特征提取期间的计算负荷和噪声。每个像素乘以一个校正比率：
其中，CR是校正比率向量，h和w表示高度和宽度。
计算每个像素矢量的算术平均值，然后将其除以标准参考矢量（SR），该标准参考矢量是在处理开始时获取的白色参考的平均值。最后，使用单位矢量归一化方法，用于将每个频谱缩减为一个长度。
系统使用图像分析软件显示样品是否对应于其标记的等级、相邻等级或相距两个或更多个等级（见图3）。后一种情况导致样本的分类异常。系统仅在程序初次启动时，以及检测过程中的每30分钟对白色参考进行成像。
图3：*草烟**植株多个品种的判别分析。
US Burley：美国白肋*草烟**
US Flue Cured：美国烤烟
Oriental：东方*草烟**
由于高光谱成像数据的高维性，需要进行光谱特征提取。该团队设计了混合等级验证算法，以基于距离度量，将*草烟**图像分类到先前计算的每种类型和等级的简化光谱特征，这需要建立每种*草烟**等级的独特光谱特征库。连续最大角凸锥（SMACC）末端构件模型，用作末端构件提取程序。
根据*草烟**的类型，提取了五个或六个末端构件，以代表每种类型和等级的*草烟**的光谱特征。使用线性光谱分解，可以计算出每种类型和等级组合的丰度值，并用作分类的定义参数（光谱轮廓）。在每个*草烟**季，将使用每个*草烟**等级的前六个样本来校准模型的初始值，以说明每年的作物变化。
对图像进行预处理后，将使用预定义的末端构件对数据进行线性分解。为每个像素计算末端构件丰度值，并对整幅图像获得这些丰度的平均值。得到五特征向量来代表光谱轮廓。
在待分析图像的光谱轮廓与特征提取过程中找到的光谱轮廓之间，计算马氏距离。如果样品在标记的类别形心（labeled class centroid）的三倍标准差（three standard deviation）内，则可以接受。如果样品在标记的类别形心的三倍标准差之外，则类别距离可通过以下方法计算：
其中CDR表示类别距离比，LCD为标记类别距离，MACD为最小相邻类别距离。如果类别距离比小于70％，则检查样品。如果类别距离比大于70％，则该样本可以接受。
使用线性判别分析（LDA），可将所有三个*草烟**组的光谱轮廓缩减为三个特征，进行集中和可视化。3D LDA群集图显示了三个主要*草烟**组之间的清晰分隔。使用LDA绘制了*草烟**植物不同烟叶部位的光谱特征（顶叶、红棕叶、上二棚、中部叶和下二棚）。*草烟**植株烟叶部位光谱数据的二维LDA图，显示它们之间存在明显差异。由于化学和感官特征相似（见图4），因此在顶叶和红棕叶之间存在重叠，这是可以预期的。
*草烟**植株

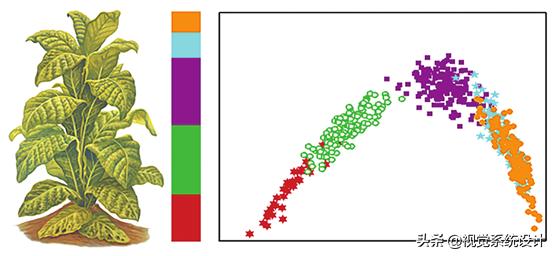

图4：*草烟**植株的烟叶部位显示，大部分重叠发生在顶叶和红棕叶之间，它们的特征在很大程度上相似。
*草烟**配方等级验证算法的结果，针对人工等级进行了验证。该方法对烤烟和白肋烟等级的相对准确度达到93％，这一数字是通过获得正确分类的样本数，再除以整个作物年度进行成像的样本总数而获得的。
灯泡烧坏和镜头未聚焦等问题导致样本分类错误。为了解决这个问题，Sahu引入了一个主样本功能。如果出现异常，操作人员将输入代表原始标记等级的主样本，并检查系统是否正常工作。如果系统确认主样本属于同一等级，则操作人员会将其放在一旁，以供受过训练的人工分级员做进一步检查。如果系统未确认主样本，则软件将关闭并阻止操作人员继续使用，直到确定问题原因为止。
在团队实施该系统后，每小时都会捕获样本图像，并且在需要采取纠正措施的情况下可以提供电子报告。
Sahu介绍说：“该系统简化了检查流程，可以实现*草烟**的立即出货，从而减少了工厂的存储成本和运输积压。”
Sahu建议说，尽管该系统是为*草烟**开发的，但也适用于对茶叶、咖啡或葡萄等农产品进行质量分级。
