电气工程安装真不难！今天给大家带来一套 中建内训电气工程安装教程 ， 一套70页的PPT 就能帮助我们轻松入门电气工程。

这套电气工程安装教程，包含： 电气预留预埋；电气管路敷设；管内穿线；电缆敷设、电缆桥架、线槽安装；成套配电柜及低压开关柜安装；配电箱安装等 ，共12个部分 ，立足于实际施工， 由浅入深地系统介绍了电气工程安装要点 。搭配大量实图展示清晰，没有实操经验的小白也能看懂学会。

（部分内容展示）

目录

1.电气预留预埋

2.电气管路敷设

3.管内穿线

4.电缆敷设

5.电缆桥架、线槽安装

6.成套配电柜及低压开关柜安装

7.配电箱安装

8.灯具安装

9.开关、插座安装

10.封闭插接母线

11.电机的检查及接线

12.防雷、接地安装

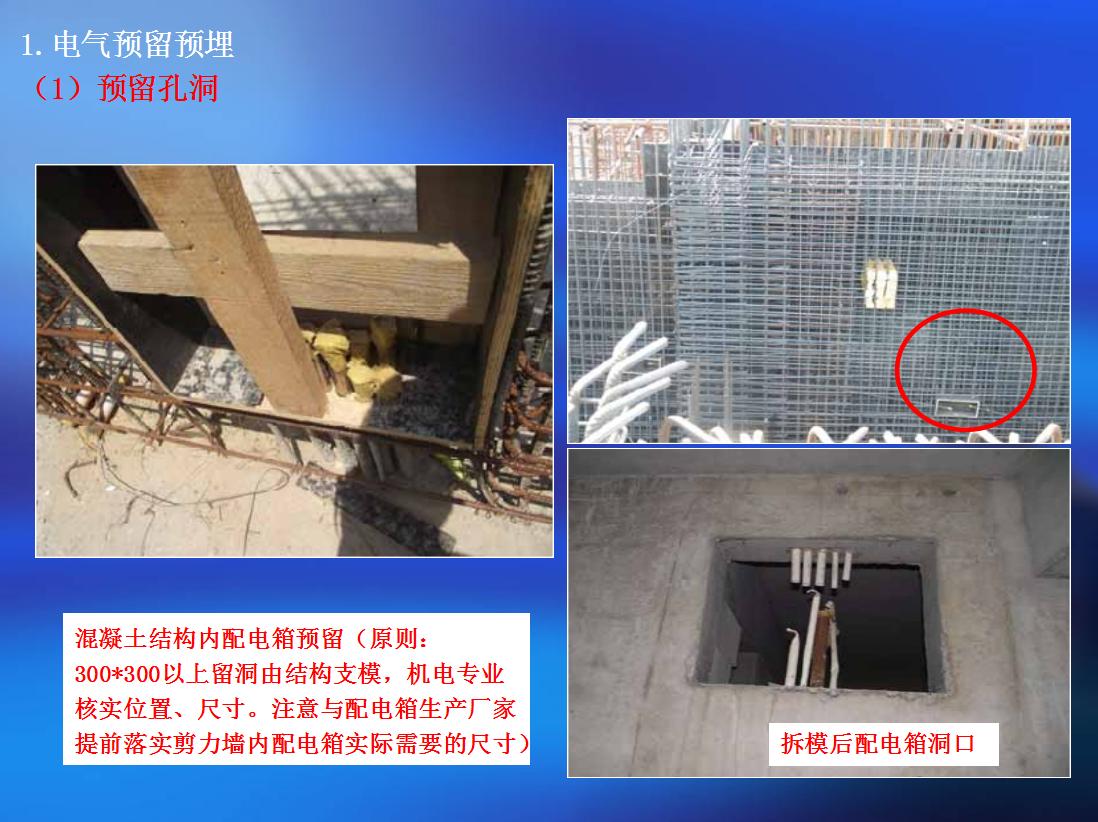

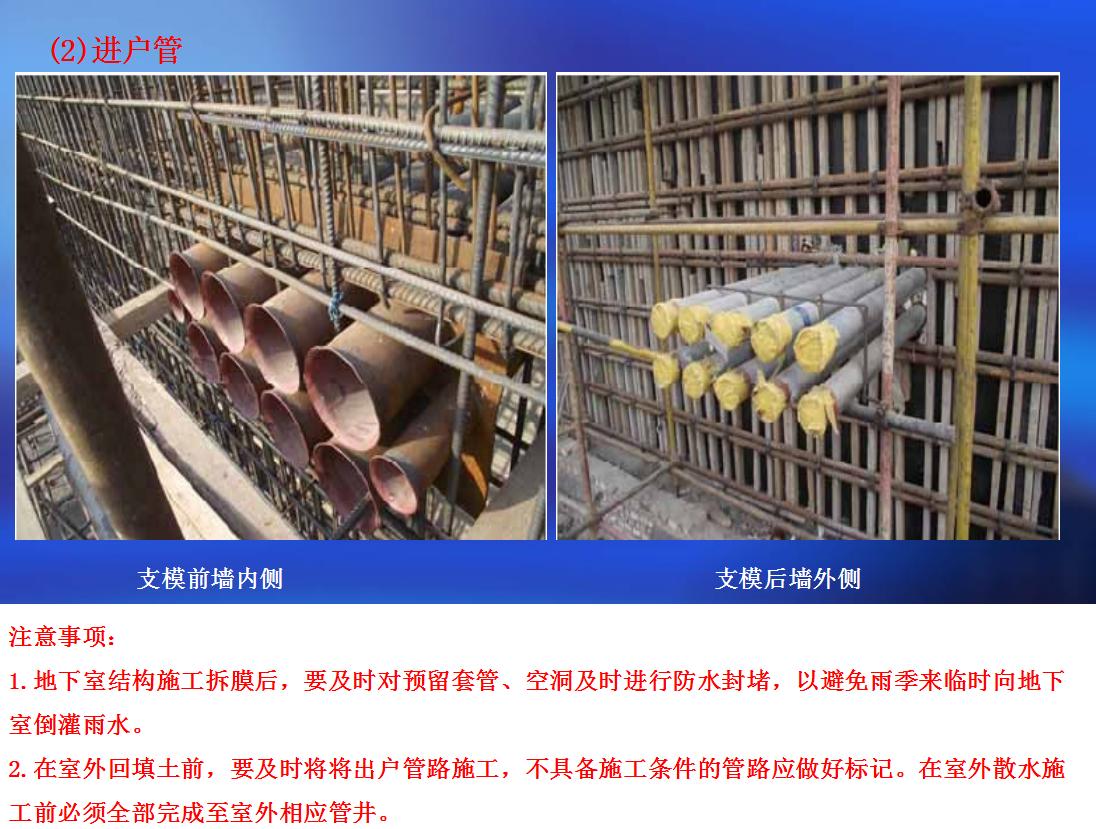

电气预留预埋

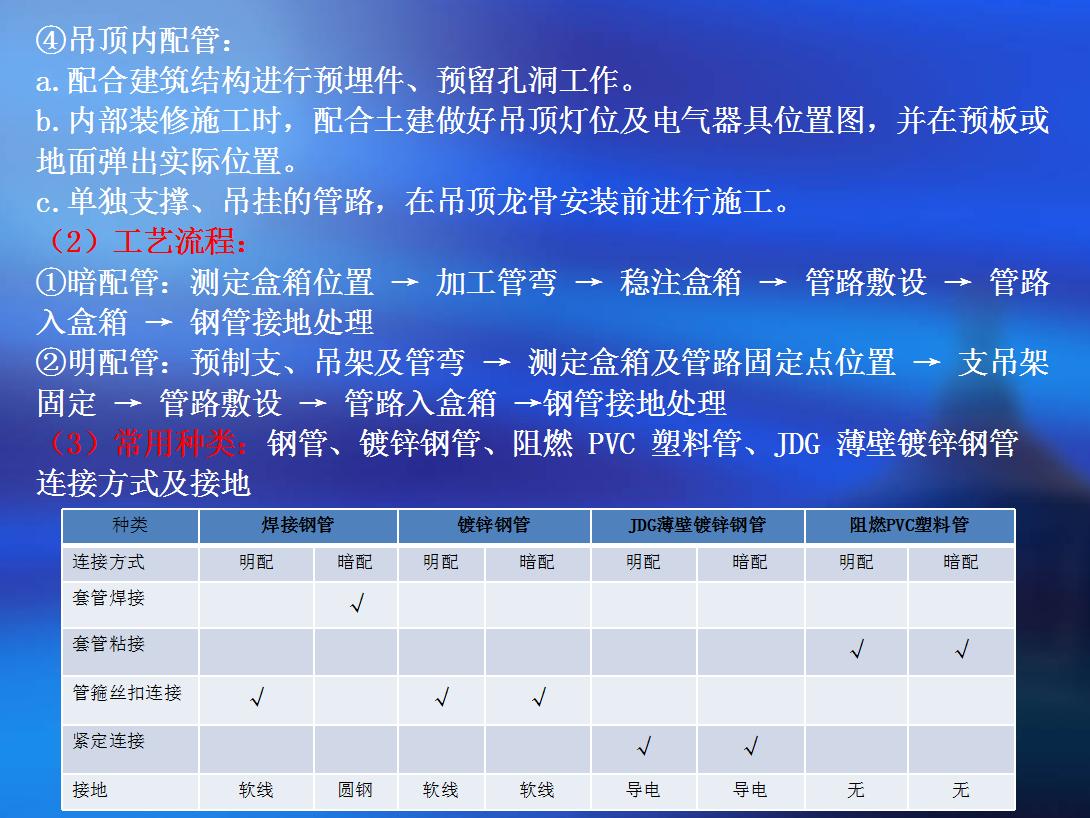

电气管路敷设

工艺流程：(1)暗配管：测定盒箱位置 → 加工管弯 → 稳注盒箱 → 管路敷设 → 管路入盒箱 → 钢管接地处理

(2)明配管：预制支、吊架及管弯 → 测定盒箱及管路固定点位置 → 支吊架固定 → 管路敷设 → 管路入盒箱 →钢管接地处理

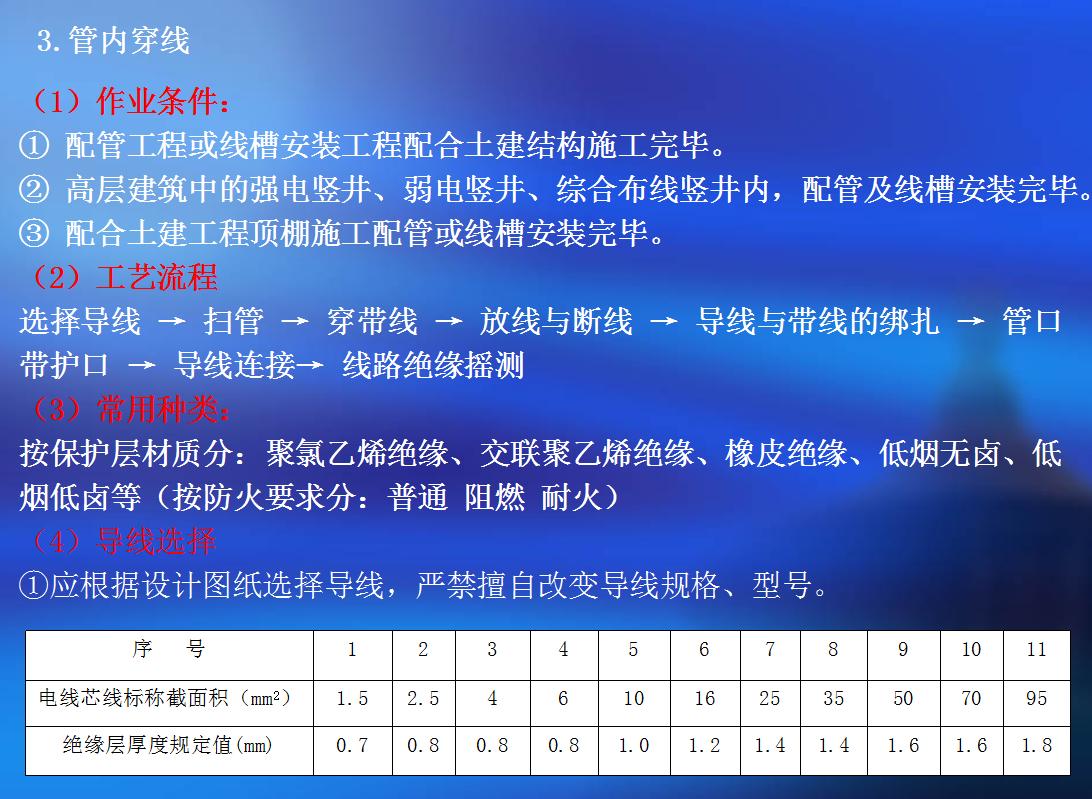

管内穿线

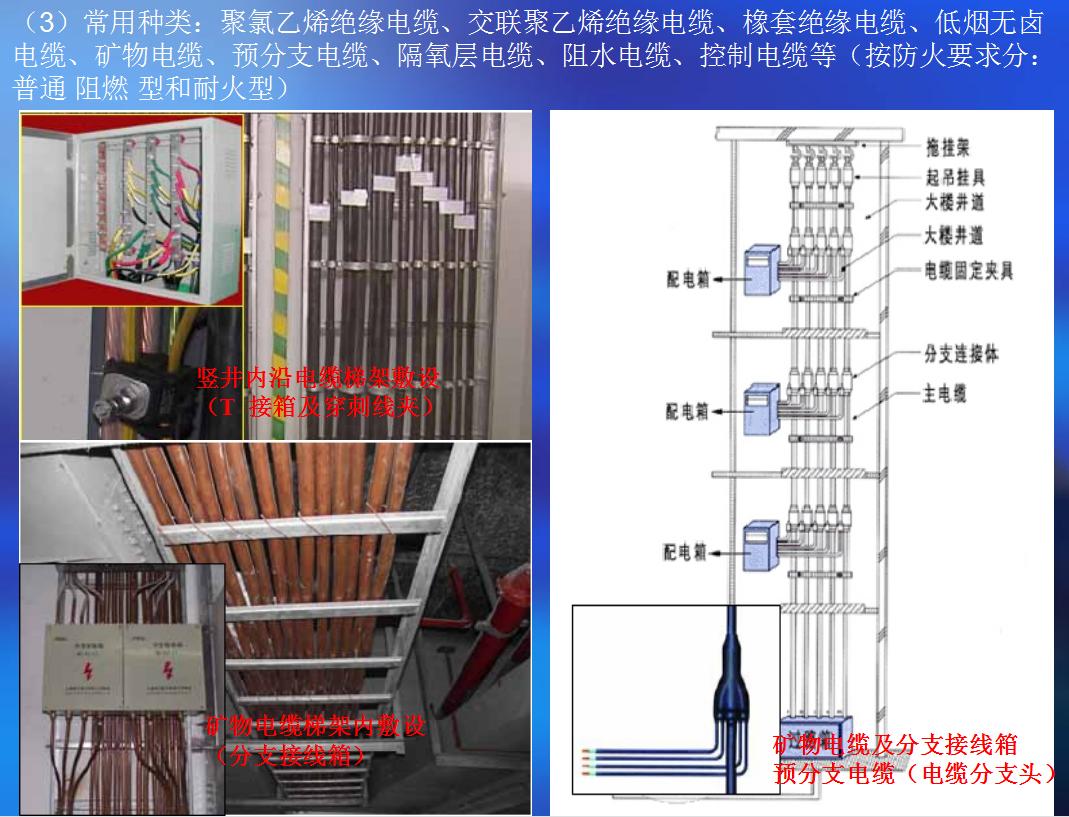

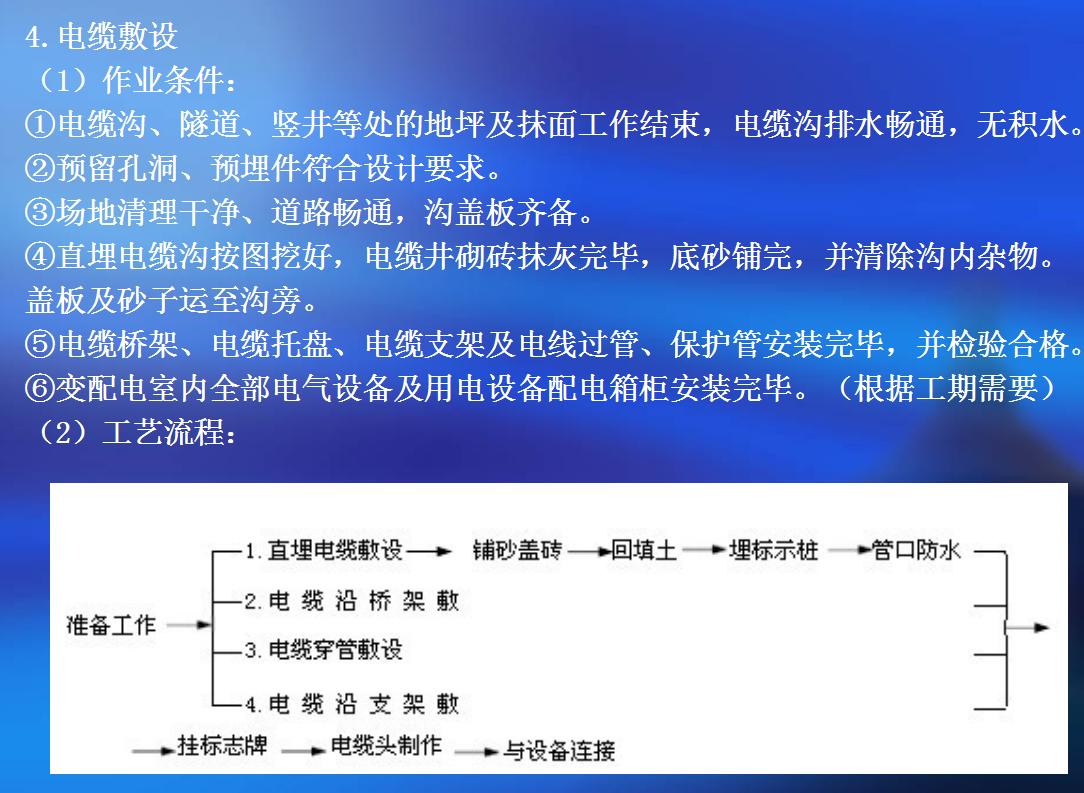

电缆敷设

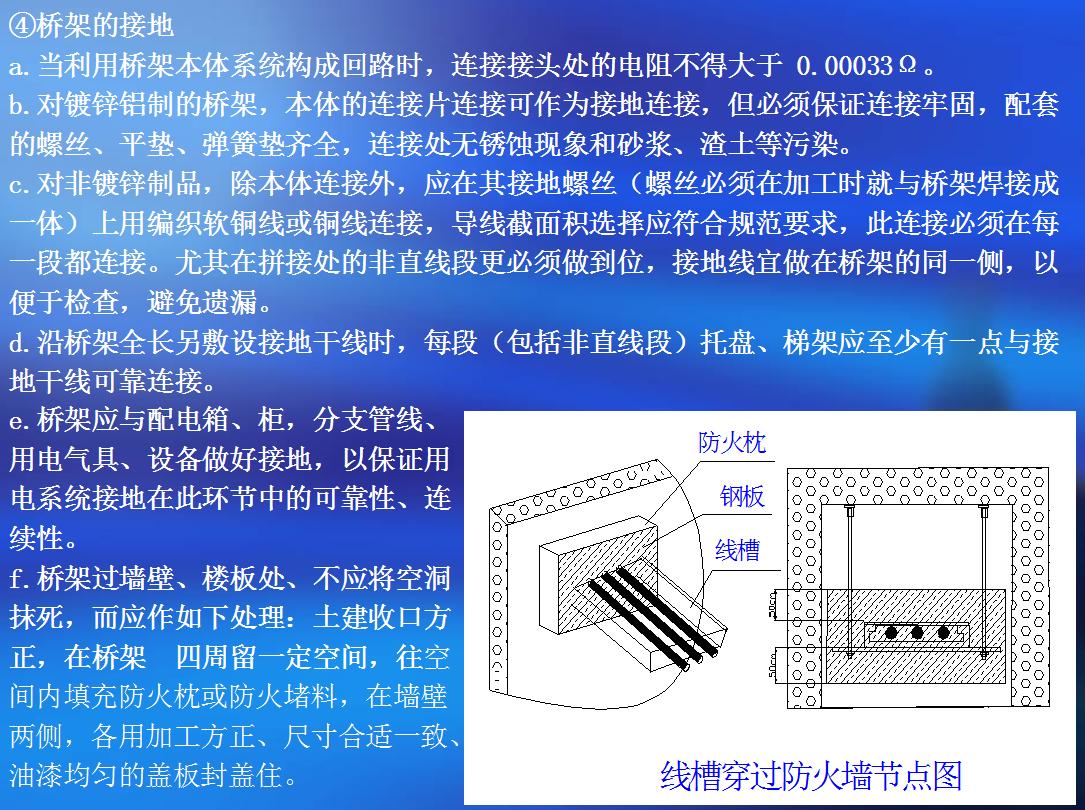

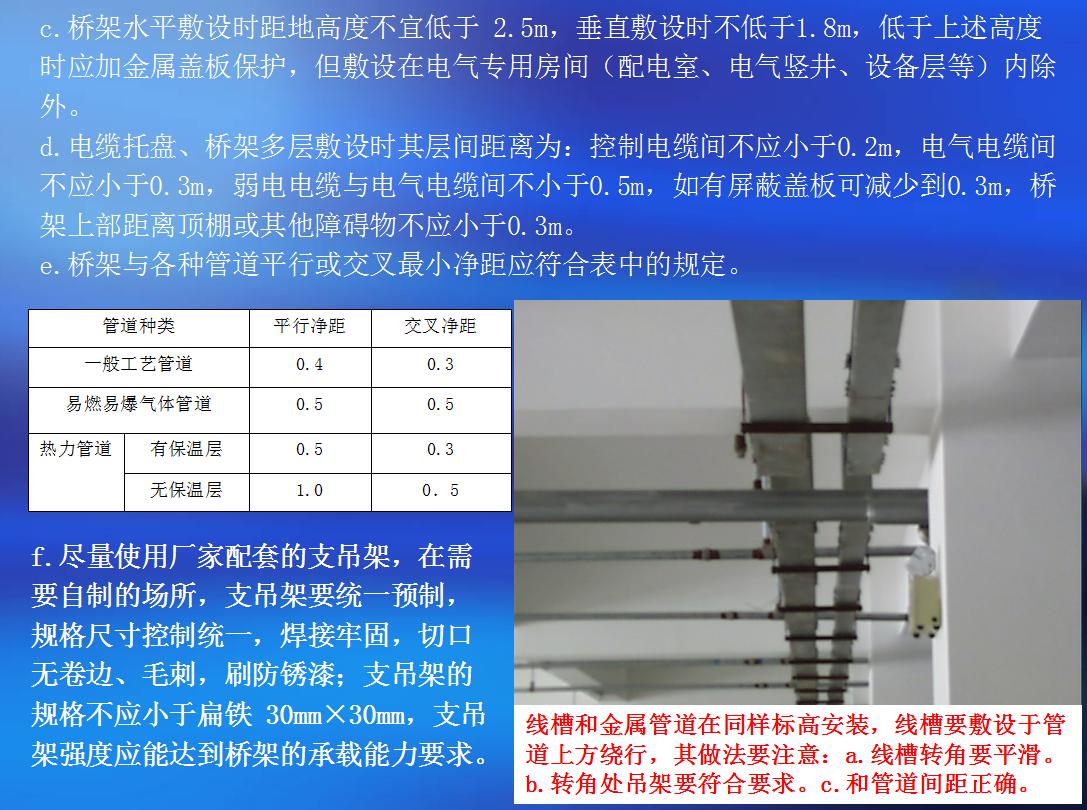

电缆桥架、线槽安装

工艺流程： 预留孔洞 → 支吊架制作 → 弹线定位 → 支吊架安装 → 桥架敷设 → 接地

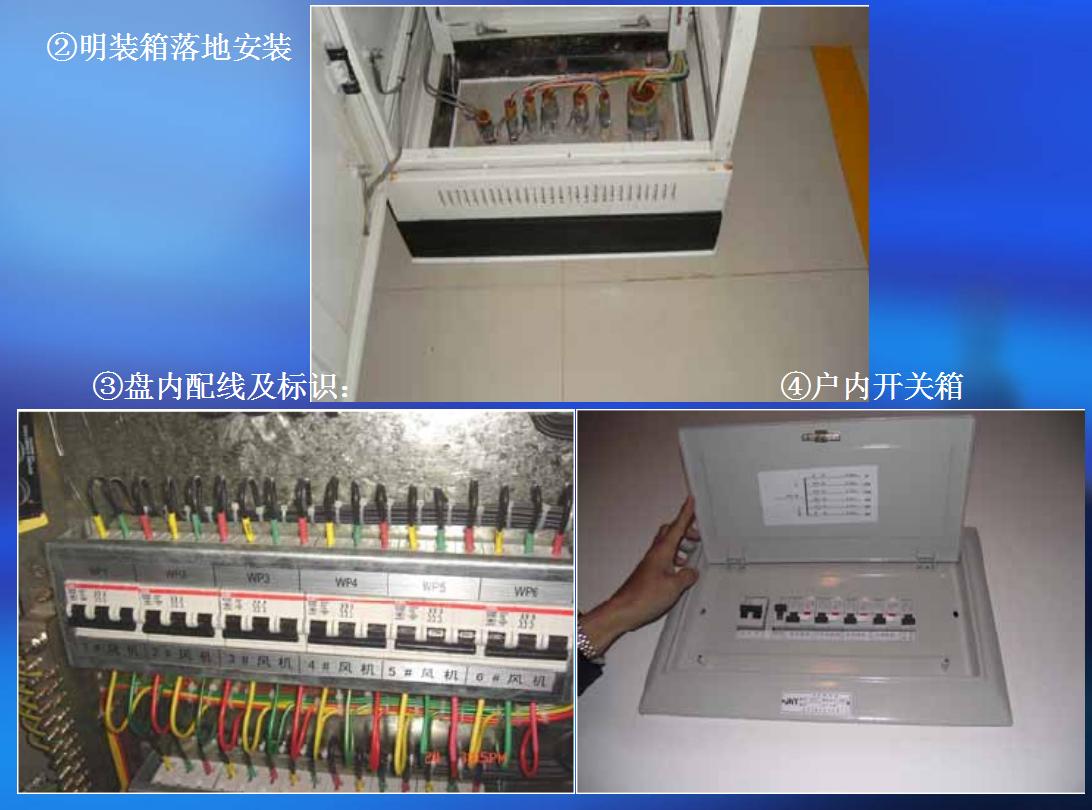

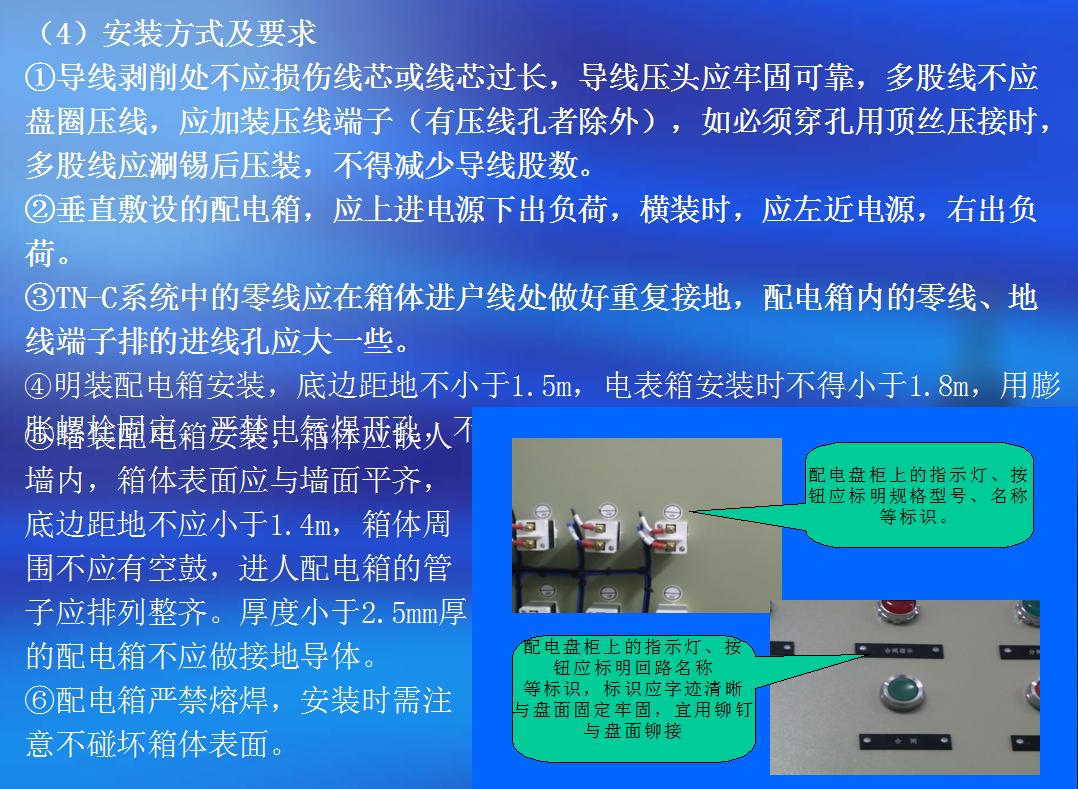

配电箱安装

作业条件：

(1)随土建结构预留好暗装配电箱的安装位置。

(2)预埋铁架或螺栓时，墙体结构应弹出施工水平线。

(3)安装配电箱盘面时，抹灰、喷浆及油漆应全部完成。

文章篇幅有限，就展示到这里。这套中建内训电气工程安装教程，干货满满，图文结合，非常实用，值得参考学习。
