电量变送器量程设定
电量变送器是一种将被测电量参数(如电流、电压、功率、频率、功率因数等信号)转换成直流电流、直流电压并隔离输出模拟信号或数字信号的装置。发电厂要进行远方监控，变送器是必不可少的，电厂检修人员必须熟练掌握，变送器量程设定的计算方法，将计算好的量程给热工工程师，正确输入，以达到远方监控的正确性。
发电厂电量变送器包括，电流变送器、电压变送器、频率变送器、有功变送器、无功变送器，有些厂家的有功、无功变送器是一体的，但这不影响变送器量程的设定。因此掌握量程的设定、及变送器接线是电厂检修人员必备的技能。我们以浙江涵普电力科技的电量变送器为例介绍一下变送器量程的设定，及接线方法。
频率变送器
Model;（型号）FPF Serial;（编号）（174F0138） Input（输入）50±5Hz
Output（输入）4-20mA Class（）0.2% ROPower（电源）AC 220V
频率变送器电源为交流220V，输出4-20mA直流，输入50±5Hz，准确级0.2% RO
远方设定频率量程即为45-55Hz；4mA 对应45Hz；12mA 对应50Hz；20mA对应 55Hz为简单线型关系。

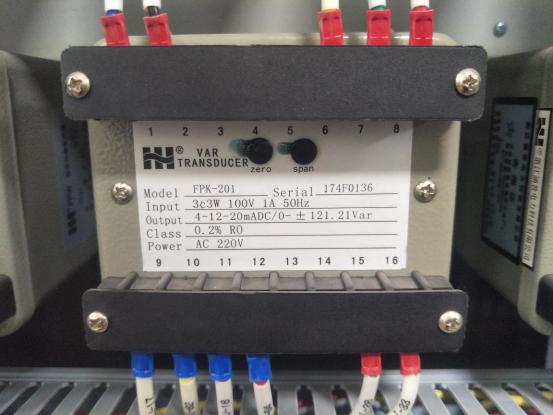

无功变送器
无功变送器
Model;（型号）FPK-201 Serial;（编号）174F0136 Input（输入）100V 1A 50Hz
Output（输入）4-20mA DC/0-±121.21Var Class（精度）0.2% RO
Power（电源）AC 220V
无功变送器，量程不是简单的-121.21Var —+121.21Var，4mA 对应-121.21Var；12mA 对应0；20mA对应 +121.21Var；考虑到DCS要显示一次值要乘以变比；比如本厂，电流变比为1000/1；电压变比为330kV/100V；所以DCS 设计量程即为
即为399.99MVar
电流变送器，电压变送器都为简单的线型关系，DCS量程即为输入二次值乘以变比。
接线；一般变送器背板都有接线方式，注意电源、跟输入的区分就好。

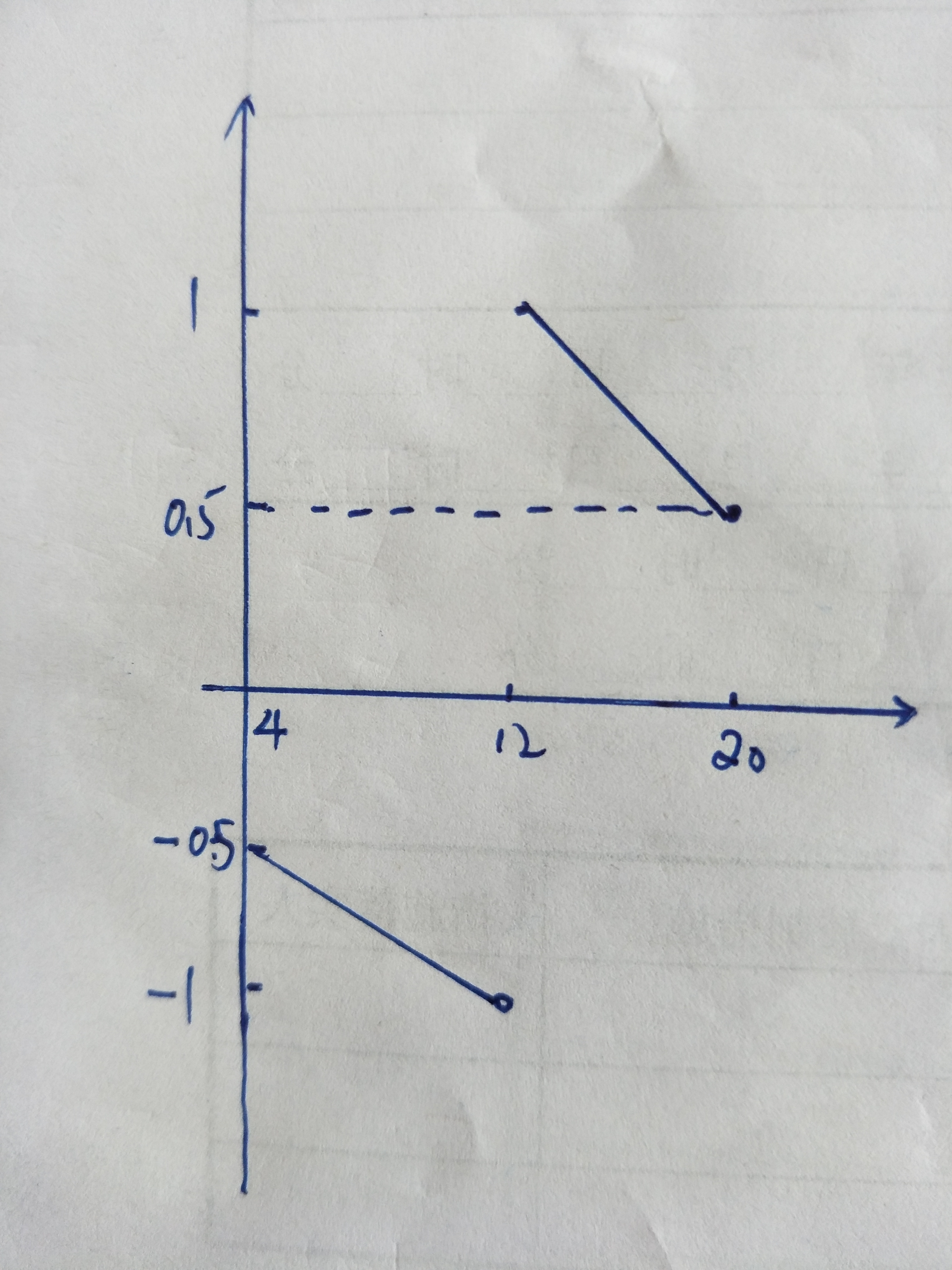

功率因数变送器，功率因数变送器要特别注意，因为功率因数变送器不是简单的线型关系，而是要DCS 设置简单的算法。 功率因数变送器一般量程是-0.5—1
4mA 对应-0.5；12mA 对应1；20mA对应 0.5，因此可以看出这个量程不是简单的线型关系。
功率因数
