平板模一出一细水口转大水口进胶模具图纸 中磊教育图纸编号：W-36

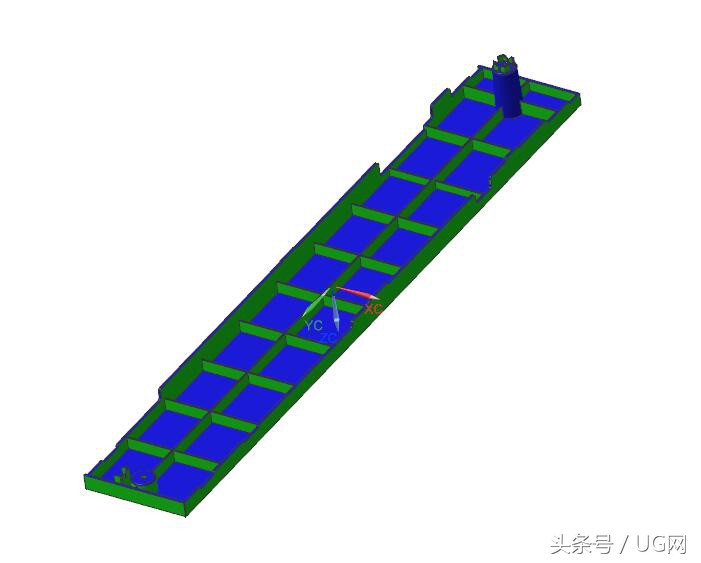

这是一个平整的平板产品，其结构分形面也是平板，不过此产品比较大，算得上精密模具了；

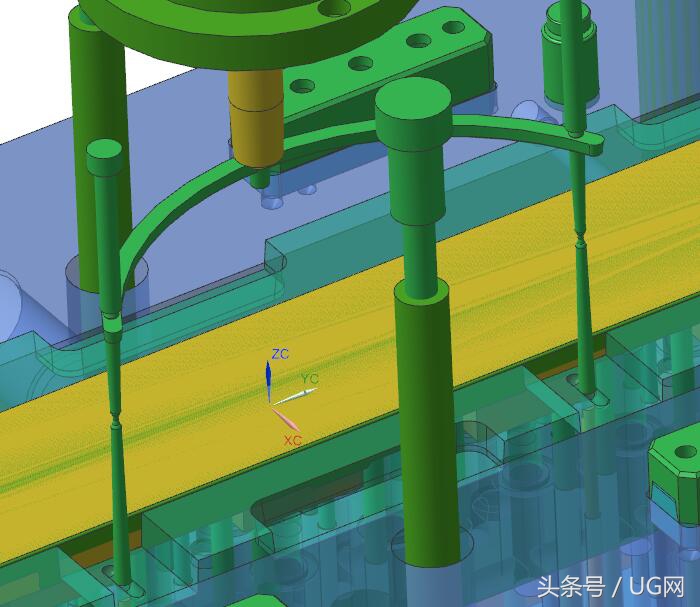

由于平板类产品的外观要求都是非常高的，不能直接从产品表面进胶，一模一腔的产品又不便进胶，故采用了细水口转大水口进胶系统；

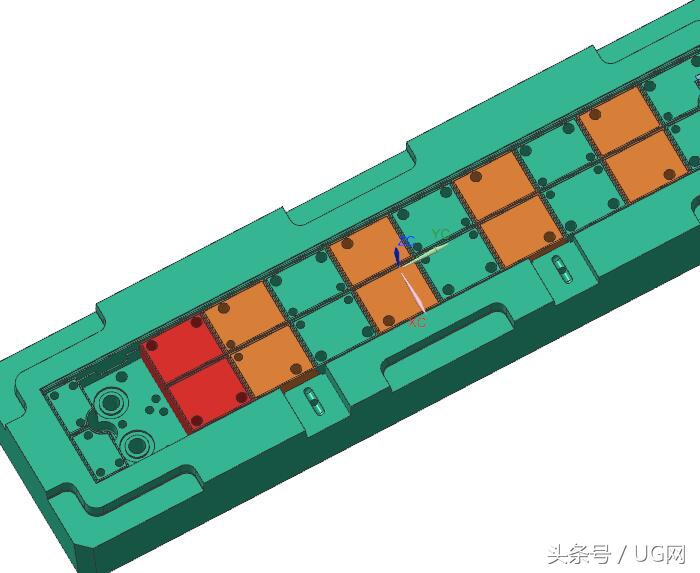

对于较长的平板产品，其生产时的变形是一个大问题，在本例，拆了很多镶件，然后做了水井，遇到类似的结构则可以借鉴；

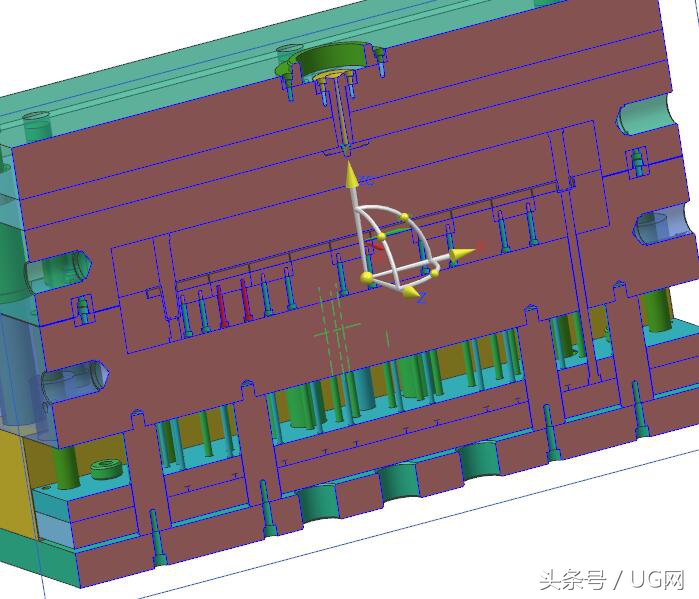

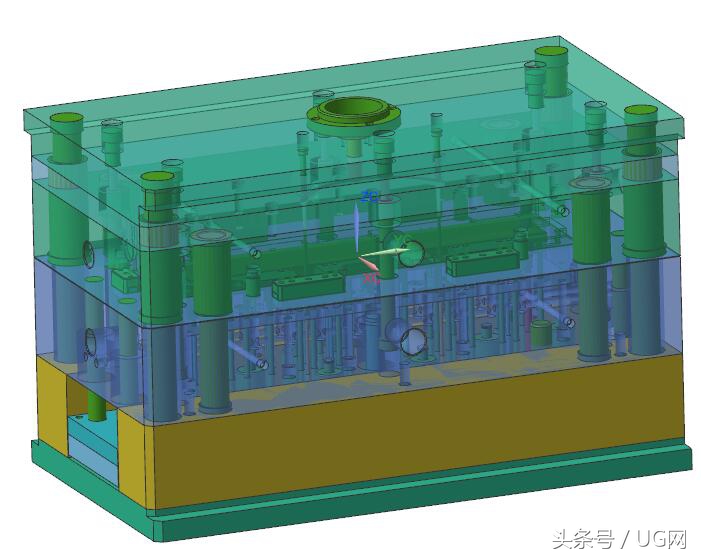

模具剖视图结构如下，没有行位，没有斜得，只有一些利于加工时的镶件；

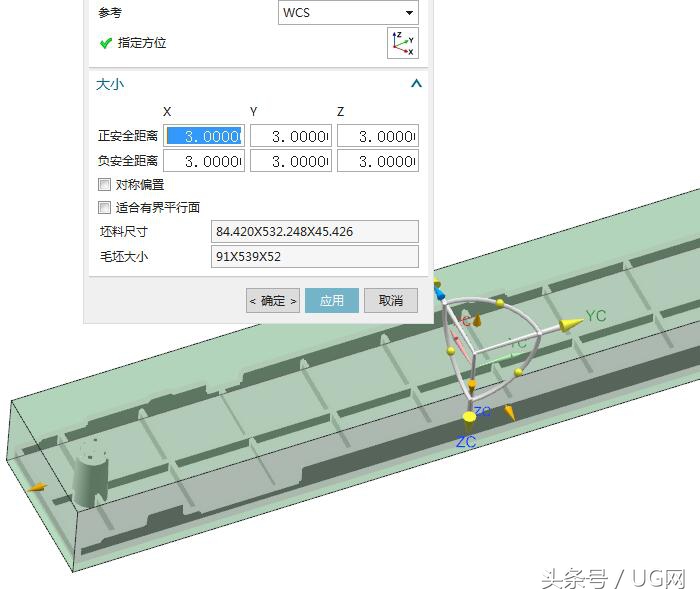

对模具设计时，一些直身位，要为其添加拔模后，再进行分模；
