CPU门禁读卡器产品规格书

产品概述

DACPU-MJ-RW 是一款无按键非接触式射频CPU卡专用门禁读卡器，DACPU-MJ-MRW（带密码）是一款带触摸按键非接触式射频CPU卡专用门禁读卡器。读卡器硬件CPU部分采用高性能集成芯片，射频部分采用深圳多奥自行设计的高性能射频芯片，具有读卡速度快、读卡稳定等特点；采用3DES国际标准算法，防止卡片复制，加密性强、安全性高。

支持通过配置卡灱活配置读卡器的各类输出参数， 例如卡片密钥、卡号输出格式、韦根模式、读卡模式等。支持读取MF扇区内容和CPU卡文件内容， 能够充分适应用户不同应用场合、不同安全环境对读卡器的个性化应用需求。适用于门禁、考勤、收费、通道、梯控等各种射频识别应用领域。

提供独立CPU发卡加密软件系统，第三方门禁系统不需要作任何修改，即可实现CPU发卡与第三方门禁管理系统的无缝对接。

·

产品参数

产品特点

· 采用高性能高速处理器。

· 支持通过配置卡灱活配置读头的各类输出参数。

· 读卡距离： CPU读卡为3.5cm， Desfire读卡距离3.5cm， S50读卡距离为3.5cm。（根

据不同工作环境和不同的卡而不同）

· 在有效距离内数据接收时间小于120ms。

· 防静电、防错接等多重保护设计。

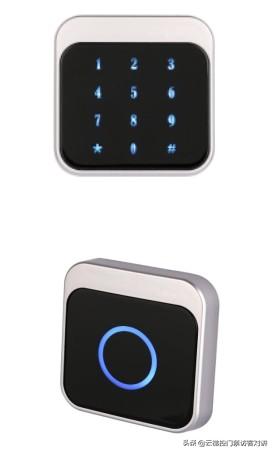

产品图片供参考

LED指示灯

韦根码格式说明

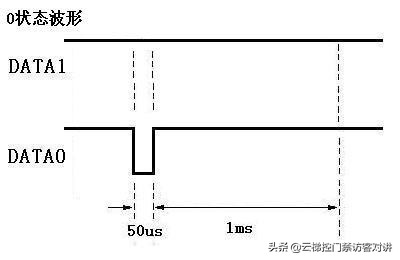

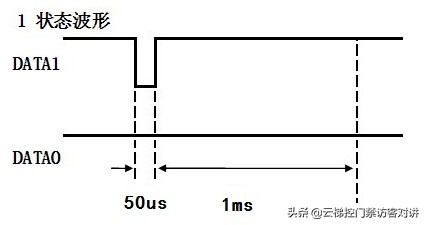

1、时序图

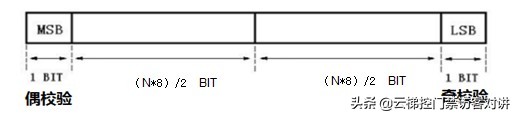

2、WG数据格式

备注：N为字节数，N取值为3,4,8

当N=3，韦根输出格式为WG26。数据格式说明：

1. MSB先发送； 24 BITS SERIAL NUMBER = 3BYTE (HEX)

2. MSB为高12 BIT的偶校验位；LSB为低12 BIT的奇校验位；

3. 偶校验定义：12 BIT 中 1 的个数为偶数时，MSB为1；12 BIT 中 1 的个数为奇数时，MSB为0。

4. 奇校验定义：12 BIT 中 1 的个数为偶数时，LSB为0；12 BIT 中 1 的个数为奇数时，LSB为1。

当N=4，韦根输出格式为WG34。数据格式说明：

1. MSB先发送； 32 BITS SERIAL NUMBER = 4BYTE (HEX)

2. MSB为高16 BIT的偶校验位；LSB为低16 BIT的奇校验位；

3. 偶校验定义：16 BIT 中 1 的个数为偶数时，MSB为1；16 BIT 中 1 的个数为奇数时，MSB为0；

4. 奇校验定义：16 BIT 中 1 的个数为偶数时，LSB为0； 16 BIT 中 1 的个数为奇数时，LSB为1。

当N=8，韦根输出格式为WG66。数据格式说明：

1. MSB先发送； 64 BITS SERIAL NUMBER = 8BYTE (HEX)

2. MSB为高32 BIT的偶校验位；LSB为低32 BIT的奇校验位；

3. 偶校验定义：32 BIT 中 1 的个数为偶数时，MSB为1；32 BIT 中 1 的个数为奇数时，MSB为0；

4. 奇校验定义：32 BIT 中 1 的个数为偶数时，LSB为0； 32 BIT 中 1 的个数为奇数时，LSB为1。

注意事项

1. 安装/拆卸时，请先关闭电源，切勿带电操作。

2. 最大读卡距离是在无干扰环境中，读卡器按照正确方式安装，该卡片平行于读卡器表面测得，任何电磁干扰环境都将影响读卡距离。

3. 请勿将读卡器安装于磁性、金属物体表面，磁性、金属材料都将严重影响射频信号

4. 请勿将读卡器安装于产生干扰电磁场设备附近，如：马达、AC/DC转换器、UPS、继电器、监视器等。

5. 电源应保证功率足够，尽量使用线性电源，门锁和控制器应分开供电。电源的安装尽可能靠近用电设备，以避免受到干扰和传输损耗。

6. 建议布线时注意强、弱电分开走线，相隔要求大于20cm。电源线应采用线径足够粗的多股导线。
