今天要分享大家一个福利，教大家制作一个检测哪根是火线哪根是零线的检测仪，而且还可以检测线路哪里断路了，也是可以的，家里如果没有电笔的话，可以使用这个方法来代替电笔，关键是不需要接触，隔着绝缘层就可以检测，这样安全系数就增加了很多。
话不多说了，先来看下这个原理图，之前分享过一次但是不是特别完美，今天给大家更完整的介绍一下。

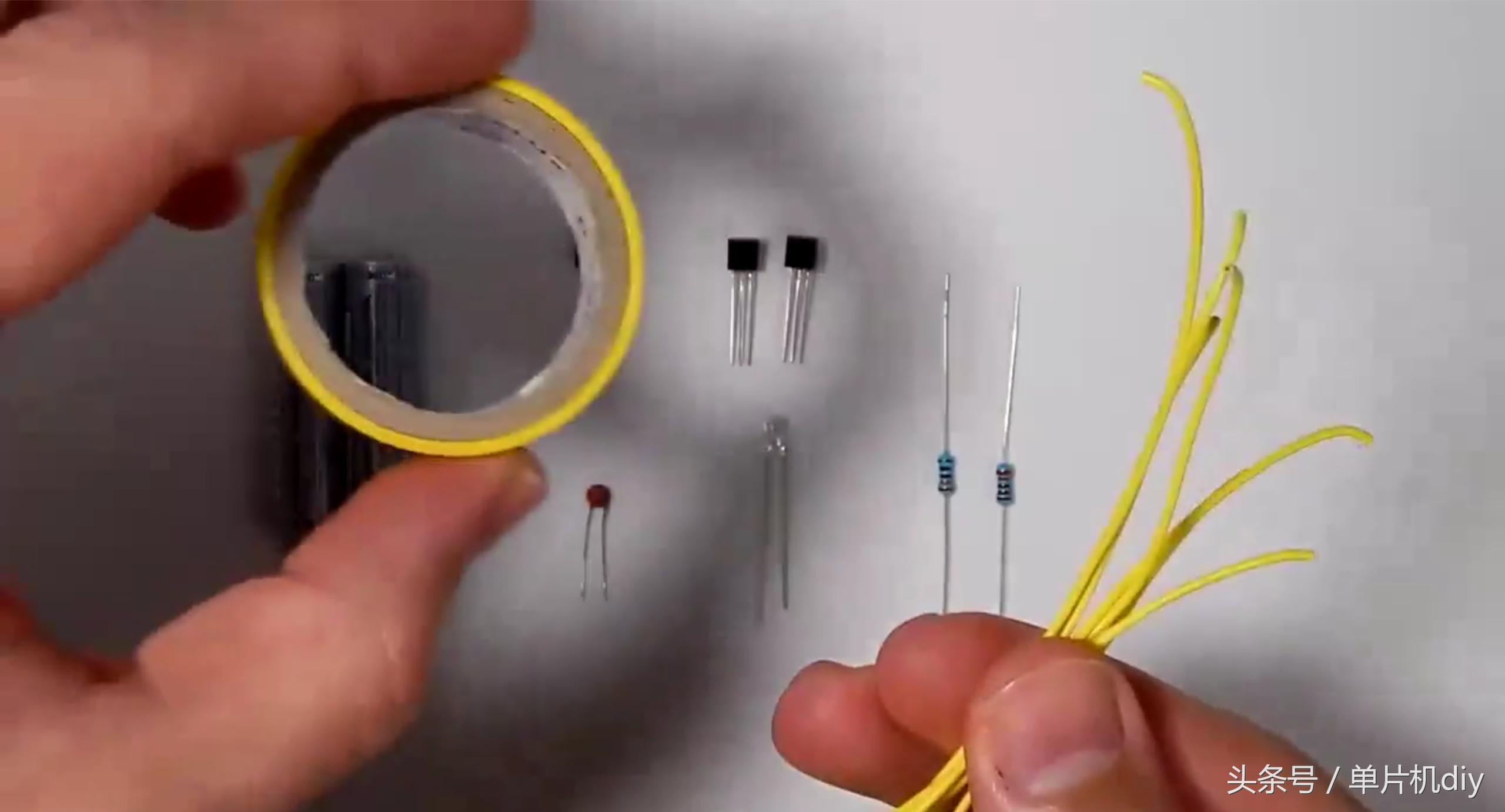

从上面的原理图中我们可以看出我们使用的元件都有哪些，其中有三个三极管，三极管的型号我们从原理图中也能看出来，还有两个电阻，一个电容，一个LED还有电池等，这些参数我们都能从原理图中直接看出来。大家注意一下原理图中的感应区我们要使用一根电线来充当。具体部分实物图片如下。
除了这些我们还要准备一个绝缘胶带还有一些电线之类的必需品。

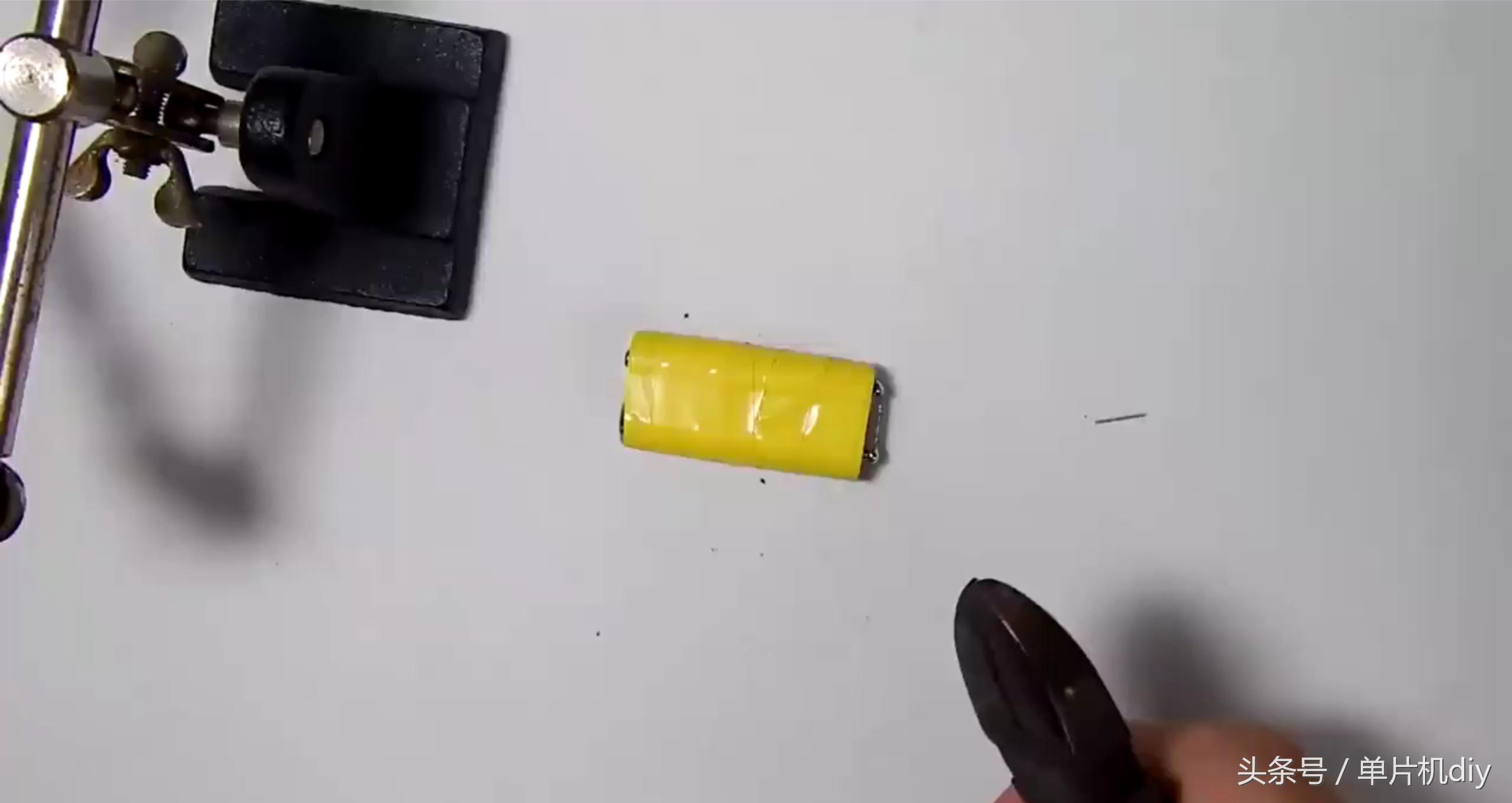

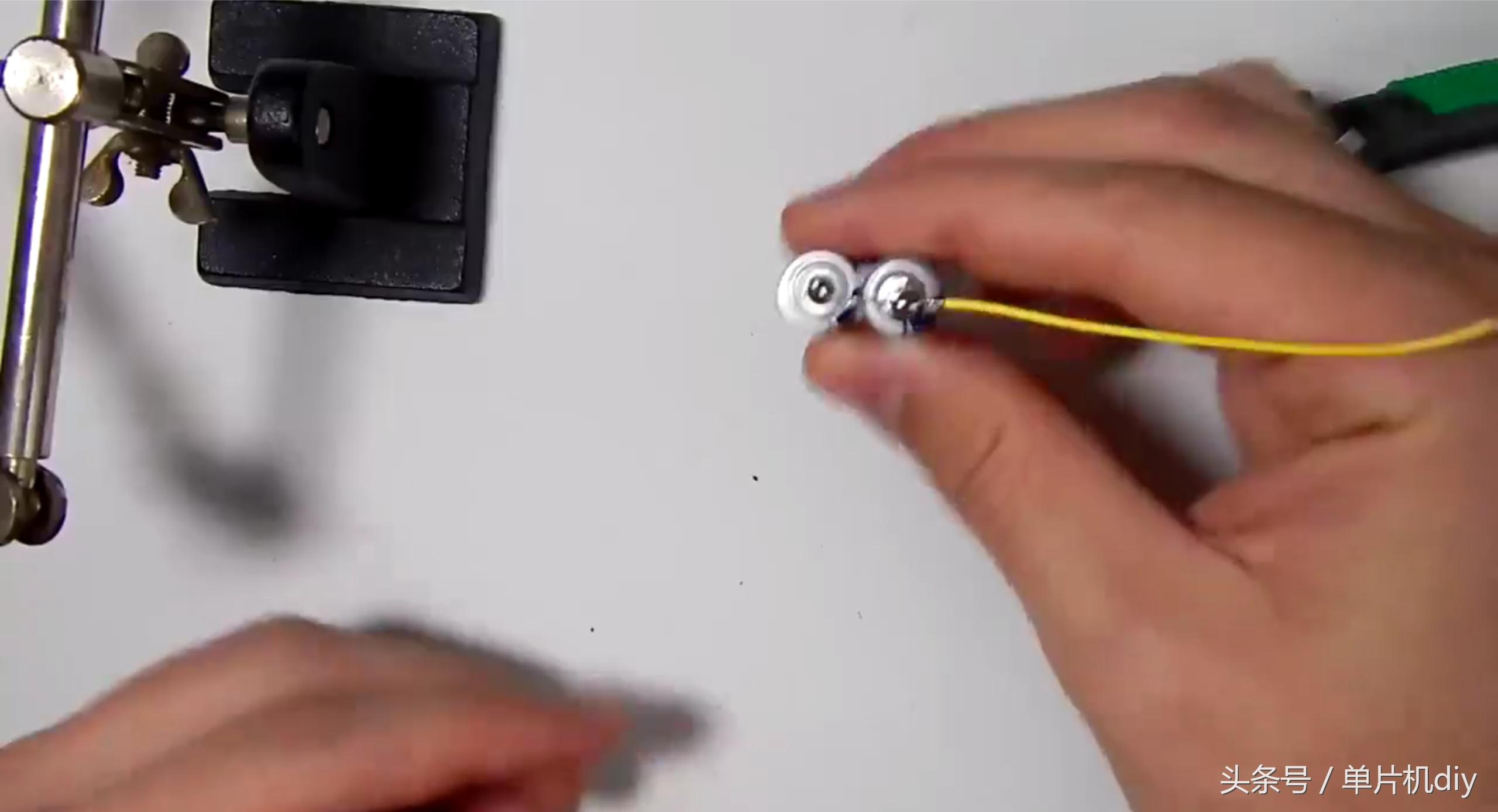

我们先把两节干电池给串联起来，并连接上电线，最好用绝缘胶带把两节干电池给粘一块，这样也方便了我们使用还有电路的稳定性。
把干电池粘一块

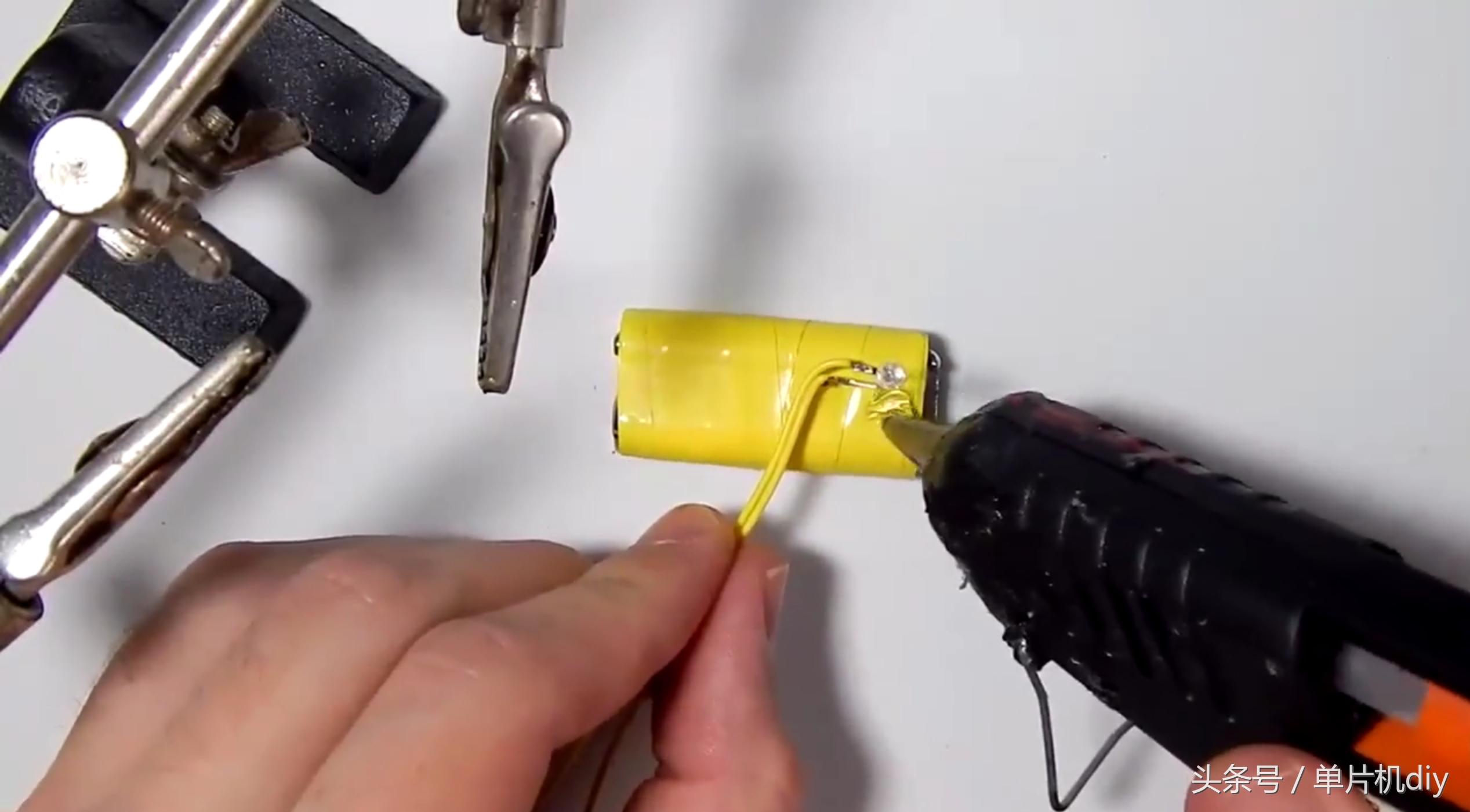

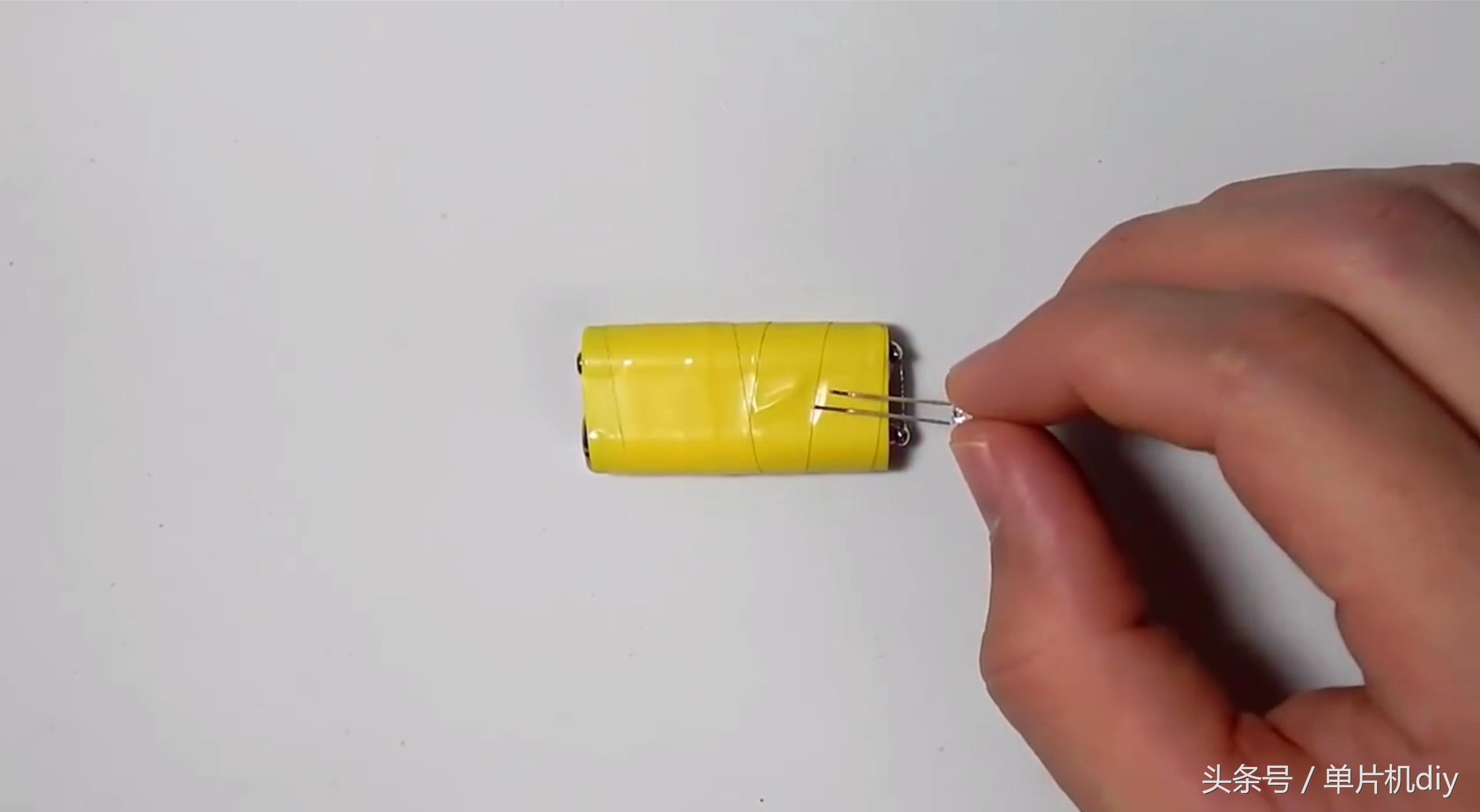

这些做完之后我们处理一些LED灯，把LED灯粘在电池合适的位置，并连接好电线，之后用热熔胶进行固定，实际操作可以参考下图。

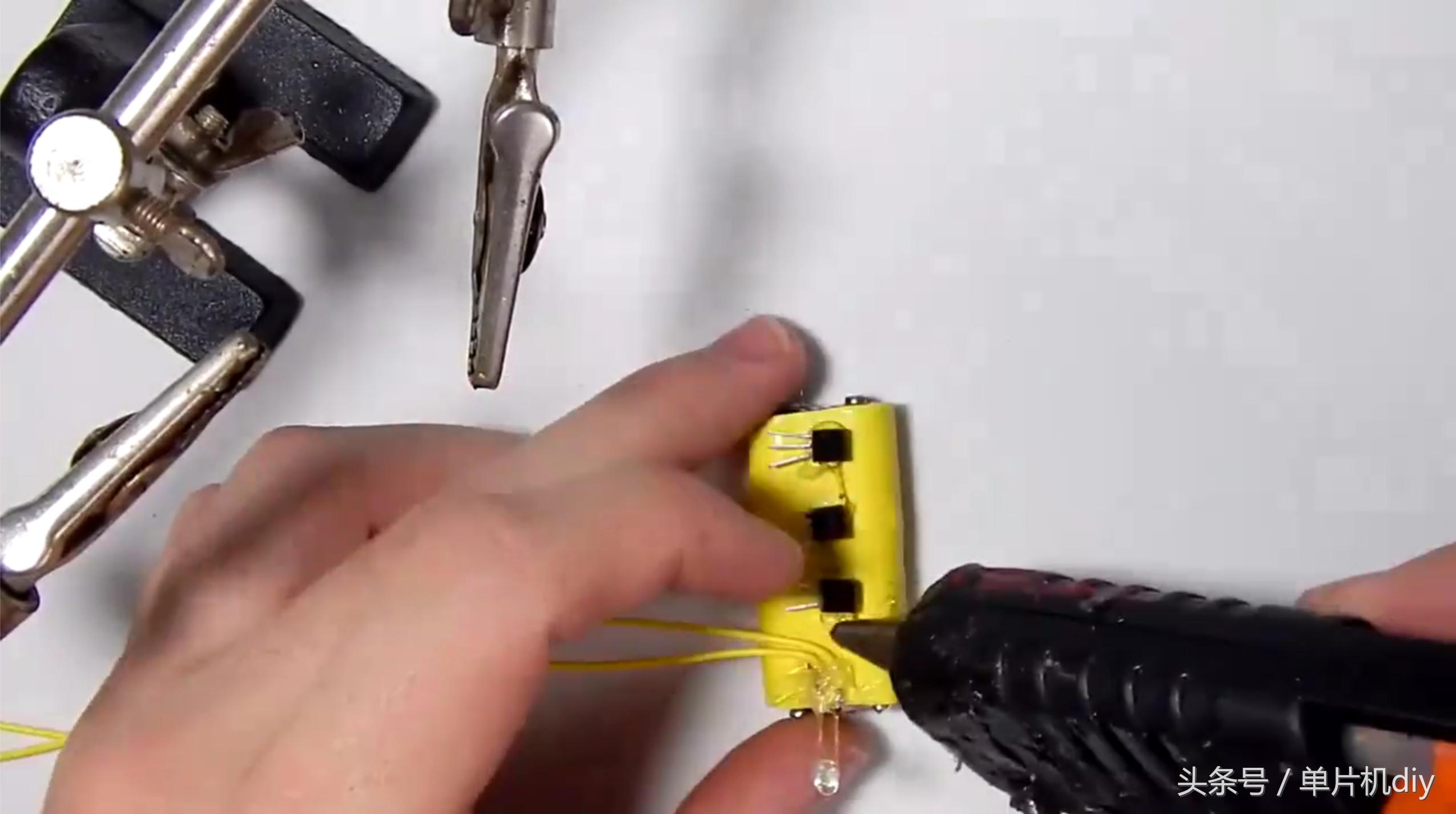

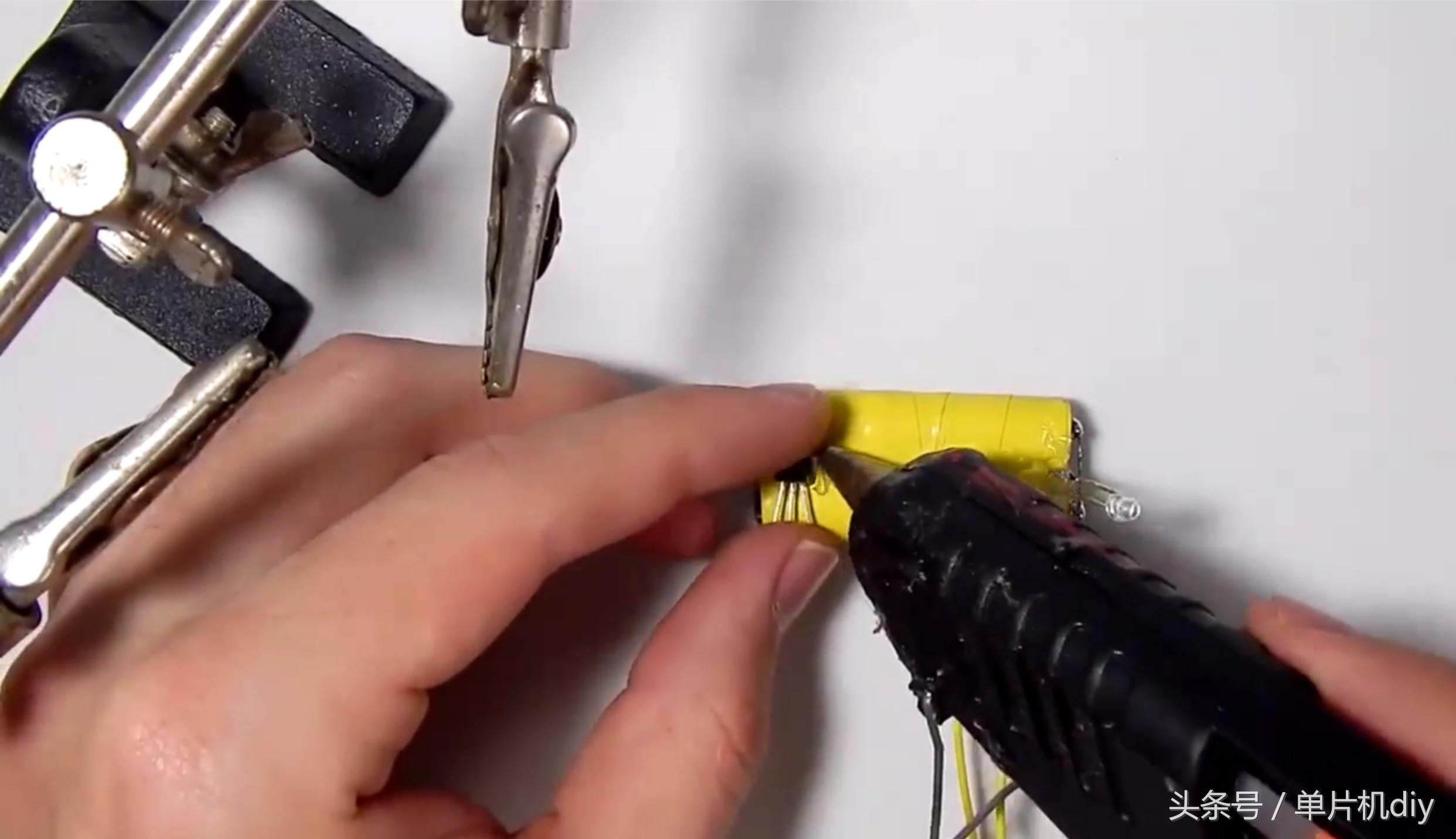

采用同样的方法把那三个三极管也在干电池合适的位置用热熔胶进行固定

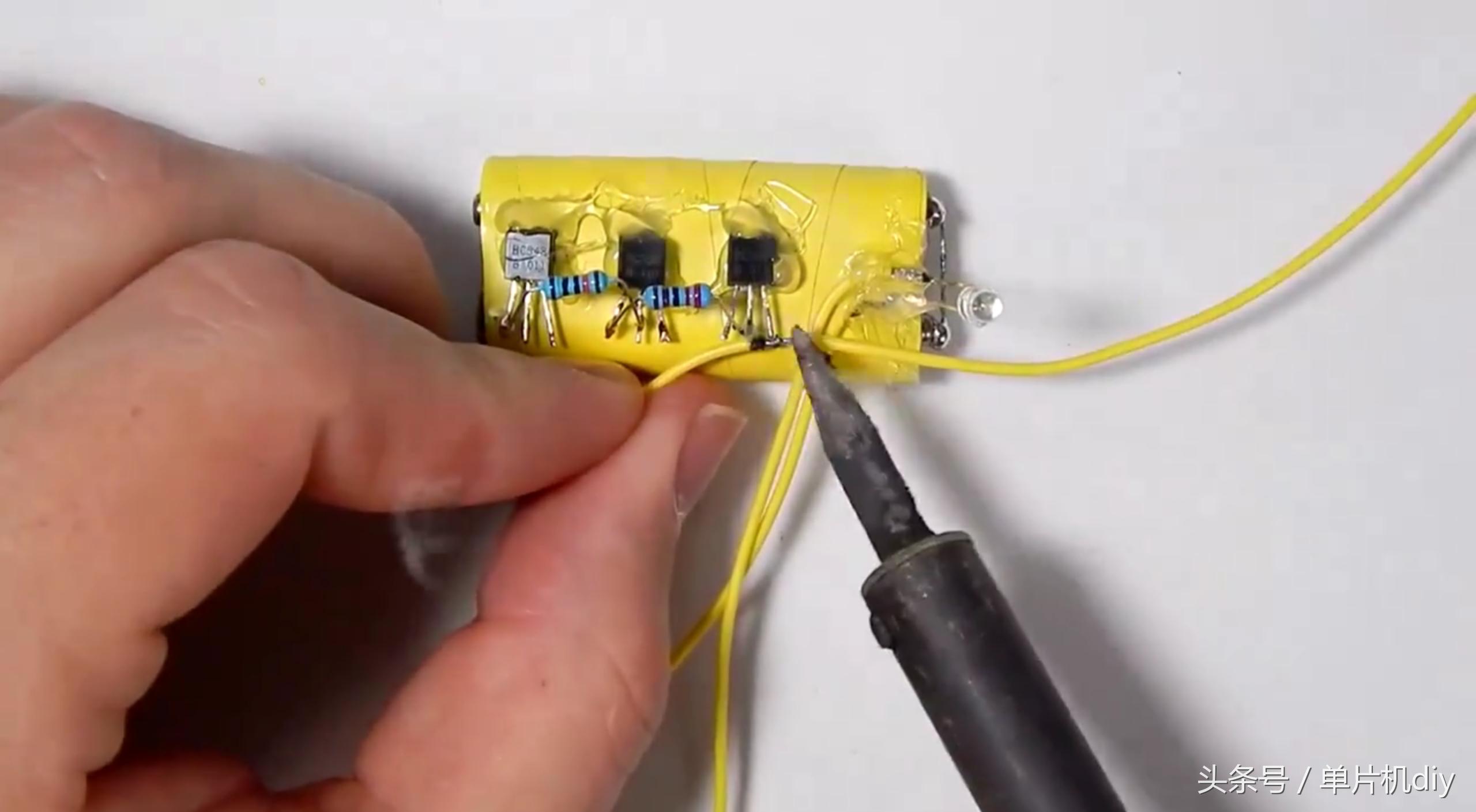

固定好之后就剩下两个电阻还有一个电容没有焊接在电路上，因此我们照着原理图上的连接方式把两个电阻还有电容焊接在电路上，并使用热熔胶对元件进行固定。

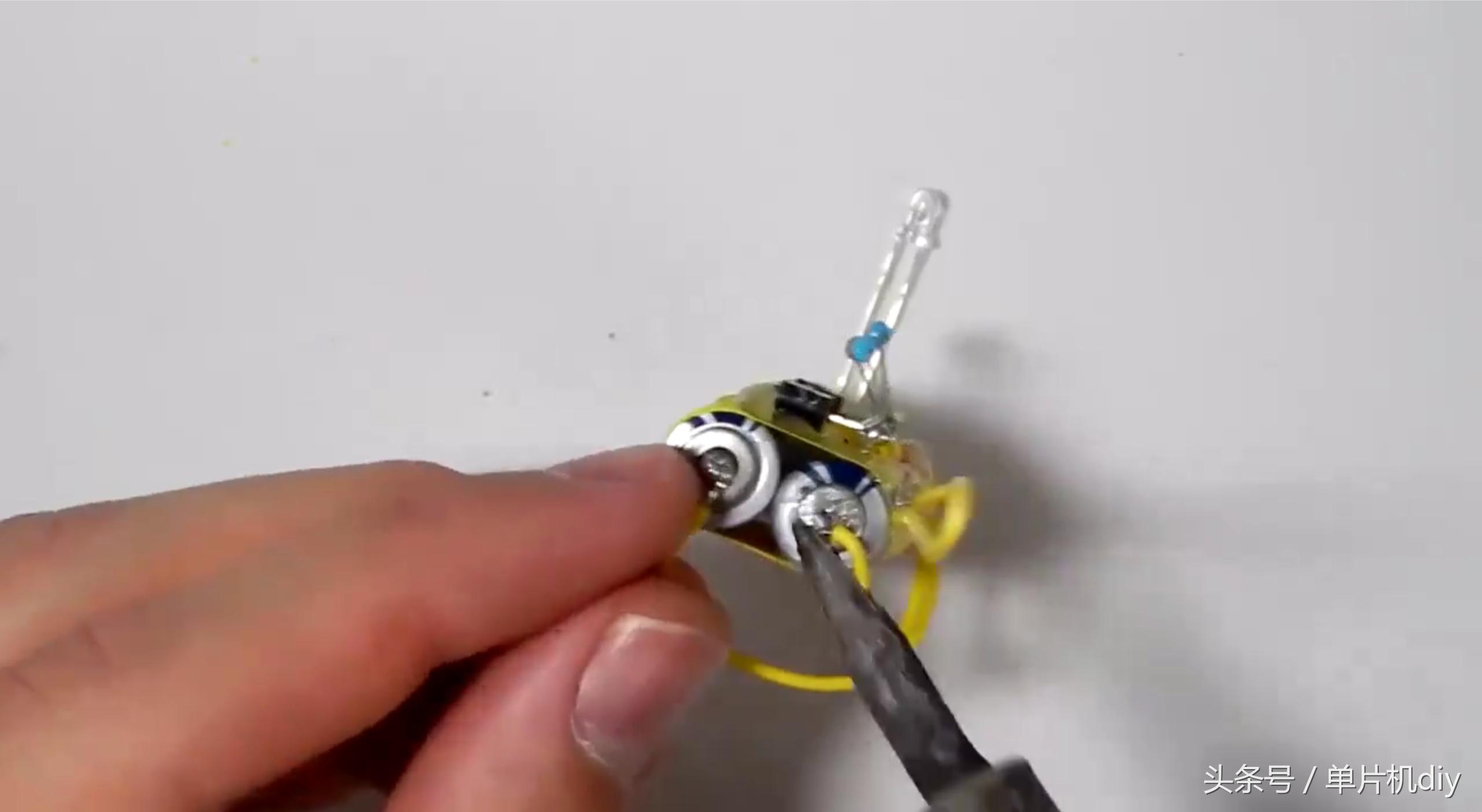

最后一步我们把电源给焊接上，照着原理图进行焊接操作。

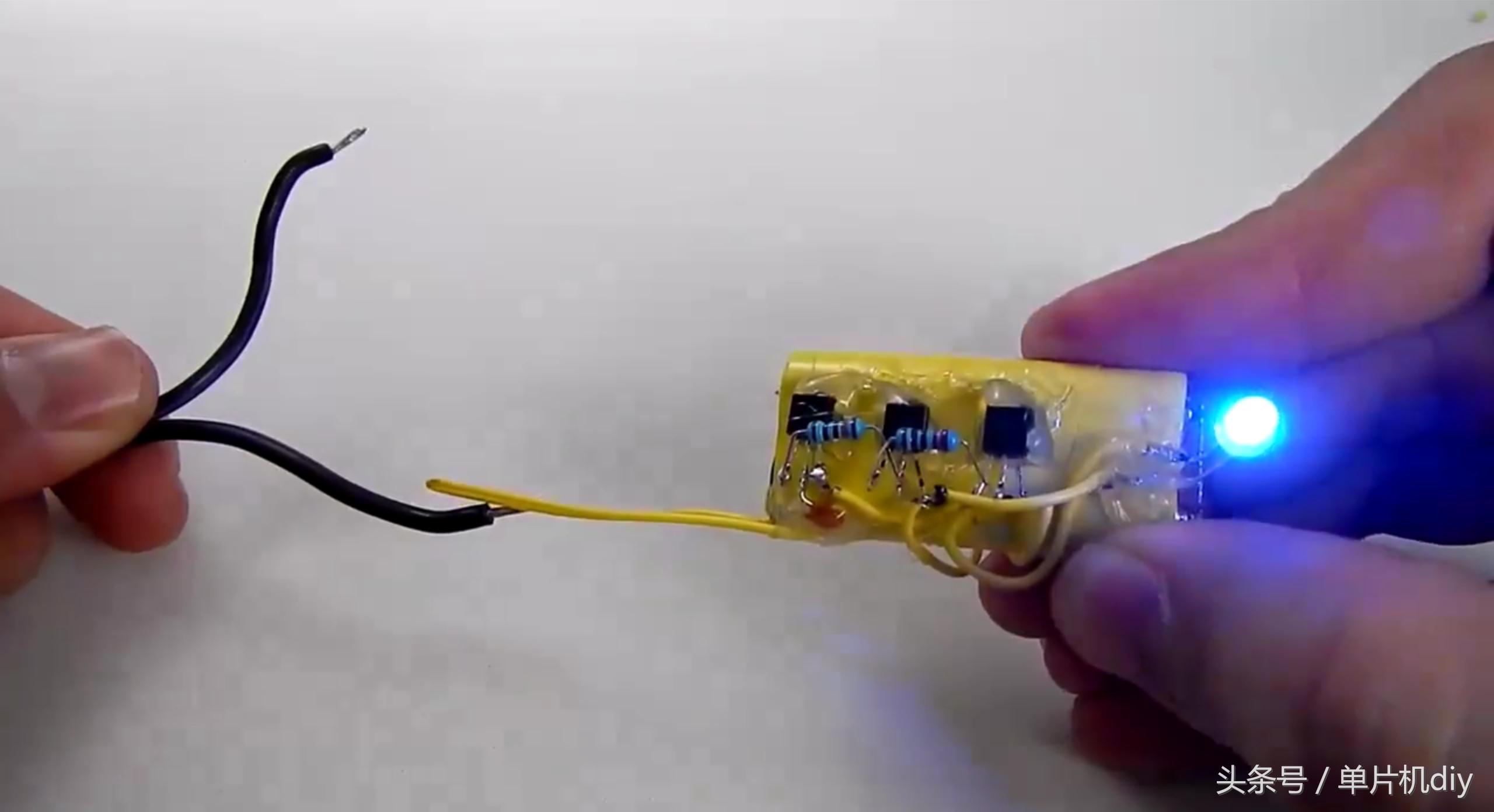

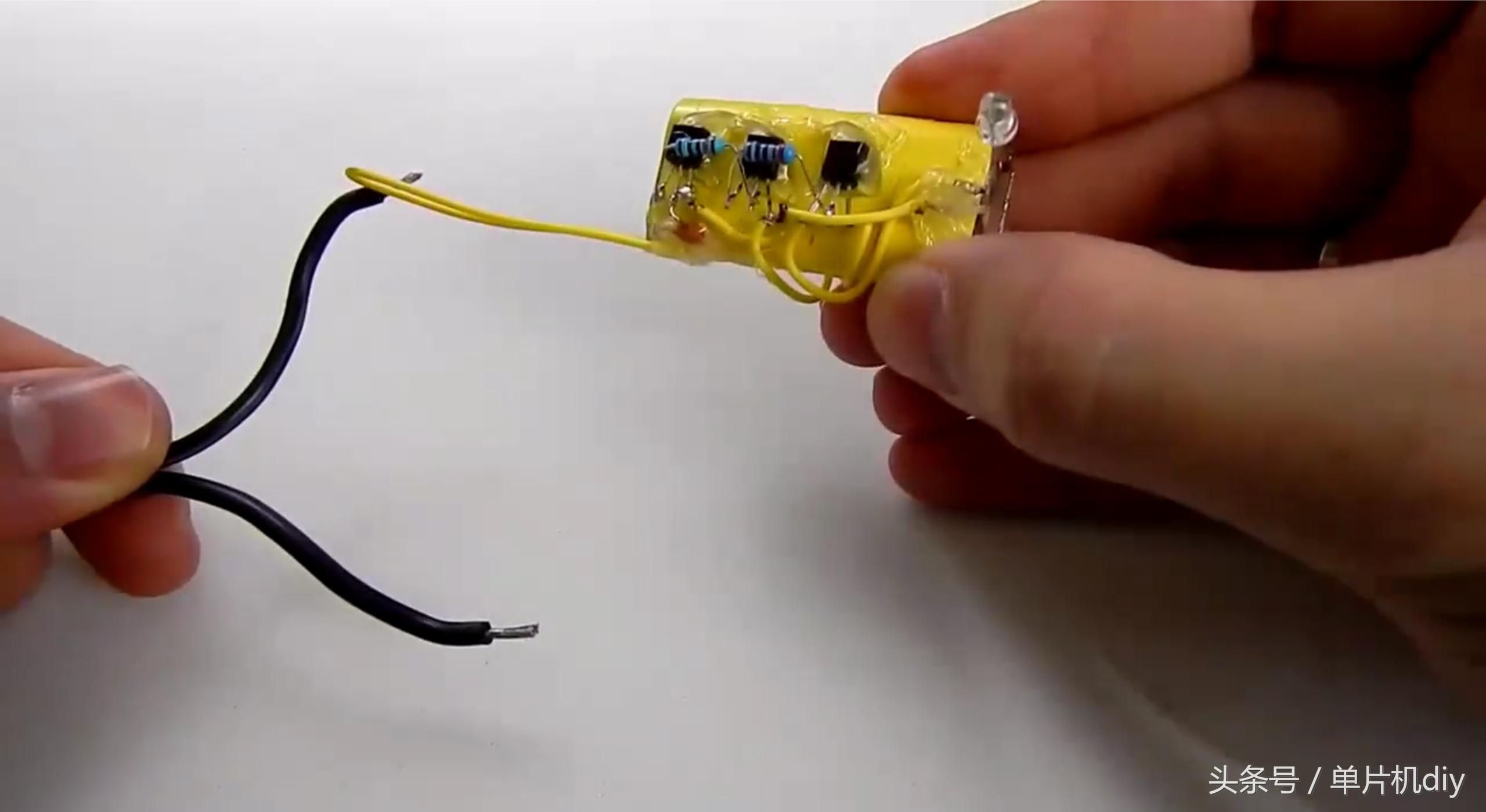

到这里我们的小制作就完成了，这时候你可以把留出来的感应线靠近电源的火线，这时候你可以看到LED发光了，如果靠近电线的零线，你会看到LED不会发光，所以我们可以利用这个电路区分火线和零线，此外我们还可以检测在某处发生断路了，因为在断路处把交流电分为两部分，一部分有电一部分没有电，所以当这个检测仪器沿着线进行检测的时候，亮着亮着突然不亮了，那么可以确定在这一处发生断路了。
怎么样是不是觉得挺好玩的，而且安全系数比电笔还要高，因为在使用的时候是隔着绝缘层的，感兴趣就制作一个吧，体会制作的乐趣。
PS:大家在使用的时候注意安全，电路已经经过实际检测，可以放心使用。（本文为大家展示制作方法与方法的可行性，若操作不当造成后果，概不负责）
