原标题：轴承中有哪些特点和结构形式
根据中华轴承网了解，在轴承类型中都存在的其特点和相应的结构形式，有一些朋友估计对这方面的情况还不太了解，今天就来给大家介绍一下关于相关轴承的特点和相应的结构形式。
一、关节轴承有哪些特点和结构形式

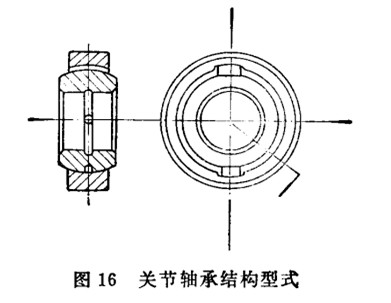

关节轴承是一种新型的轴承，它用于摆动机构中，承受径向负荷，如图16所示。
关节轴承特点和结构形式
关节轴承有下列几种类型：
1、活动结合（大游隙）。
U型：无润滑油槽。
2U型：承受大负荷，无润滑油槽。
uc型；有润滑油槽。
2UC型：承受大负荷，有润滑油槽。
2、固定结合（小游隙）。
uG型：无润滑油槽。
2UG型：承受大负荷，无润滑油槽。
选用关节轴承时，负荷复作用的次数和轴承套圈倾斜角B直，应按产品目录规定。
二、推力滚子轴承有哪些特点和结构形式？

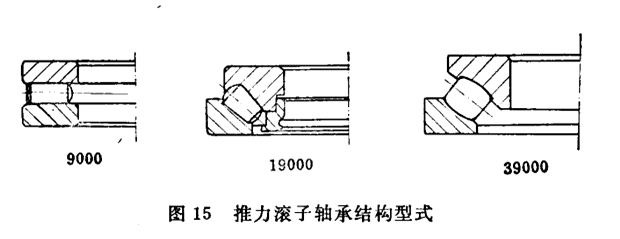

推力滚子轴承，类型代号9000型，其结构形式如图15所示。
特点：
推力滚子轴承特点和结构形式
主要用来承受轴向负荷，它比推力球轴承承受轴向负荷的能力大得多。用于重型机床、石汕钻机、大型立式电机等重型机械的部件中。
结构型式：
1、推力短圆柱滚子轴承：9000型适用于低转速，承受单向推力。
2、推力圆锥滚子轴承：19000型转速稍高于9000型，承受单向推力。
3、推力向心球面滚子轴承：39000型承受轴向负荷能力大，可承受一定量的径向负荷，并可自动调心。
4、推力向心对称球面滚子轴承：69000型与39000型比较负荷能力较低，但极限转速高。
三、推力球轴承有哪些特点和结构形式？
推力球轴承，类型代号8000型，其结构形式如图14所示。
推力球轴承特点和结构形式
特点：
1、推力球轴承是“可分离型的”，一个套圈与轴紧配合的称为紧圈；另一个套圈与轴有间隙称为活圈。
2、推力球轴承只能承受轴向负荷，单向推力轴承只能承受一个方向的轴向负荷，双向推力轴承能承受两个方向的交变轴向负荷。
3、推力球轴承不能限制轴或箱体的径向移动，它的极限转速低，单向推力轴承可以限制轴或箱体一面的轴向移动，双向的轴承可限制轴或箱体在两个方向的轴向移动。
4、当使用这种轴承时，若轴和箱体孔的轴线不同心时，将引起轴承过早损坏，为了消除这种不良现象，可在活圈外径与箱体孔之间留出0.5～l毫米的径向间隙。同时还要求轴中心线与箱体支承面应保持垂直，为了消除因箱体支撑面与轴中心线不垂直而引起的轴承中心倾斜，可在活圈的支撑面上垫以弹性衬料，如漆布、皮革和耐油橡皮垫等。
5、推力球轴承在运转中，由于惯性力的作用，钢球与滚道之间还要产生滑动，而使温度增高，工作表面易损坏。因此，为了防止钢球在滚道间滑动，推力球轴承在工作中必须加以最小轴向力。
结构型式：
1．单向推力球轴承：8000型承受单向的轴向负荷。
2．双向推力球轴承：38000型承受两个方向交变的轴向负荷。
四、圆锥滚子轴承有哪些特点和结构形式？

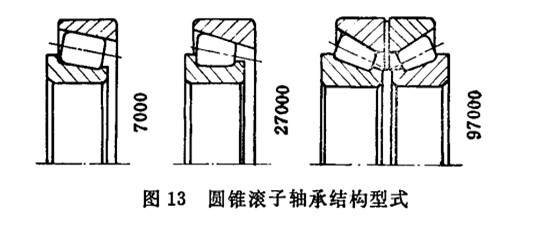

单列圆锥滚子轴承，类型代号7000型，其结构形式如图13所示。
圆锥滚子轴承特点和结构形式
特点：
1、主要用以承受以径向负荷为主的径向与轴向联合负荷。一般不宜单独承受轴向负荷。
2、可以分别安装内圈和外圈，在安装和使用过程中，可以调节轴向游隙和径向游隙，也可以予过盈安装。
3、能限制轴或箱体一面轴向位移，不允许轴相对箱体孔有倾斜。因为在径向负荷作用下产生附加的轴向力。因此，一般在轴的两个支承中，轴承的外圈和内圈同各端面相对安装。圆锥滚子轴承应用较广，汽车、拖拉机、机床等都大量使用。
4、圆锥滚子轴承的轴向游隙的大小，对轴承能否良好工作关系很大，当轴向游隙过小时，温度较高；轴向游隙过大时，轴承容易损坏。故在和运转时，要特别注意调整轴承的轴向游隙。
结构型式及使用特点：
1、基本型式：7000型单列圆锥滚子轴承。这种轴承外圈滚道母线对轴中心线的倾斜角a=11°～16°。
2、大锥角单列圆锥滚子轴承：27000型。这类轴承外圈滚道母线对轴中心线的倾斜角a:25°~29°。它可以承受以一个方向轴向负荷为主的径向与轴间联台负荷，但不宜单独承受径向负荷。
3、双内圈双列圆锥滚子轴承：97000型。这种轴承可以承受以径向负荷为主的径、轴向联合负荷轴承可限制轴或箱体的两面轴向位移在轴承的轴向游隙限度内，轴承的两内圈之间肓隔圈，借改变隔圈的厚度可达调整游隙的目的。
4、四列圆锥滚子轴承；77000型。此种轴承可以承受较大的径向负荷，并可承受两面轴向负荷，该轴承可限制轴或箱体两面轴向位移在轴承的轴向游隙限度内。但这种轴承极限转速较低。用在重型机器上，如轧钢机等。
五、螺旋滚子轴承有哪些特点和结构形式？
螺旋滚子轴承，类型代号5000型，其结构形式如图11所示。
特点：
1、5000型轴承的滚动体为中心空的螺旋柱，仅用来承受径向冲击负荷，每一套圈和带保持架的成套滚子都可以分别安装，是分离型轴承。
2、不能限制轴和箱体的轴向移动，也不能承受轴向负荷。
3、螺旋滚子轴承可以不带内圈或不带外圈，或无套圈，只有一组带保持架的滚子直接与轴或箱体安装使用，但要求轴和箱休孔的表面硬度不低于RHC60，表面光洁度不低于▽8。
4、适用于旋转精度不高，承受较大冲击负荷的机器部件上。例如：压延机械的辊道、农业机械和起重机滑轮。结构型式有下列几种：
(1)螺旋滚子轴承：5000型；
(2)无内圈螺旋滚子轴承：35000型；
(3)无套圈螺旋滚子轴承：65000型。

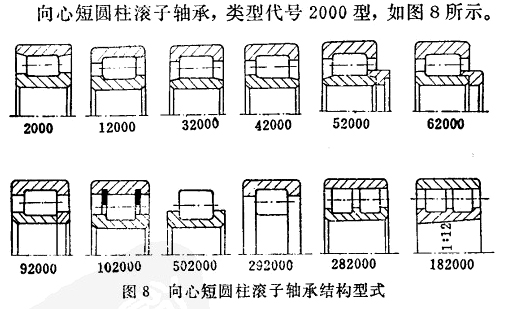

六、向心短圆柱滚子轴承有哪些特点和结构形式
特点：
1、向心短圆柱滚子轴承的滚子由一个轴承套圈的两个挡边引导，其保持架、滚子和引导套圈组成一个组合件，可以与另一轴承套圈分离。
向心短圆柱滚子轴承
2、因为它是可分离型的轴承，所以安装、拆卸都比较方便。可以分别安装内圈和外圈，尤其当要求内、外圈与轴、箱体都有过盈配合时，更显出其优点。
3、这类轴承只能承受径向负荷，与相同尺寸的向心球轴承相比有较大的径向负荷能力。例如：使用在电机负荷端的轴承、机床主轴承等。
4、对与这类轴承配台的轴、箱体孔的加工要求较高，允许内圈轴线与外圈轴线倾斜度很小(2'～4')，当两轴线间倾斜、滚子与套圈滚道的接触不良时会严重影响轴承的负荷能力，降低轴承使用寿命。
七、双列向心球面球轴承有哪些特点和结构型式？

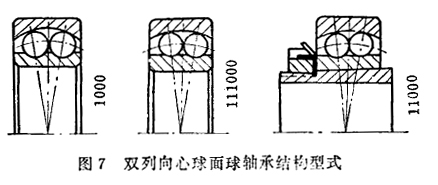

双列向心球面球轴承，类型代号1000型，其结构型式如图7所示
双列向心球面球轴承特点和结构型式
特点：
1、双列向心球面球轴承有两列钢球，内吲有两道滚道，外圈滚道为球面形。其主要特点是具有调心性能。因此，在轴受载荷弯曲或因加工不良及安装误差造成内圈轴线与外圈轴线倾斜时，仍能正常工作。但内、外圈倾斜不得超过2～3。主要用在负荷作用弯曲较^的双支承轴上，以及两支承座孔不能保证严格阿心度的部件中。
2、此种轴承主要用来承受径向负荷，同时可承受较小的轴向负荷。但是不得超过允许的径向负荷外剩余负荷量的20%。负荷量一般不能承受纯轴向负荷。因为，若承受纯轴向负荷时，负荷仅由一列钢球承受。
结构型式及使用特点：
1、内圈带圆锥孔：111000型圆锥孔(锥度l：12)双列向心球面球轴承用在轴颈为锥形的轴上，允许内圈（轴）对外圈（箱体）有倾斜，能承受小量的轴向负荷。
2、装在紧定套上：11000型装在紧定套上的双列向心球面球轴承，主要用在无轴肩的光轴上，轴的安装、拆卸都较方便。用紧定套可调整轴承的径向游隙。能承受少量的双向轴向债荷。
八、单列向心球轴承有哪些结构和特点形式？

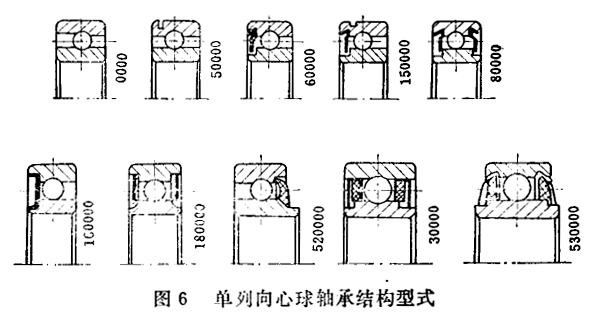

单列向心球轴承，类型代号0000型，其结构形式如图6所示
单列向心球轴承的结构形式
特点：
1、结构简单，使用方便，是机器制造、设备维修使用最普遍的一类轴承。
2、主要承受径向负荷，也能承受一部分单方向的轴向负荷。但承受轴向负荷不得超过已承受的径向负荷的剩余负荷量的70％。
3、轴承摩擦损失小，极限转速较高，轻中系列的轴承允许的转速每分钟可高达几万转。
4、安装、维修比较容易。结构型式及使用特点：
(1)基本类型；0000型单列向心球轴承是该类轴承的基本类型。最常使用的，例如：特轻100型，轻窄200型，中窄300型，重窄400型轴承。一般的安装、使用、密封、配合没有特殊要求的部件中，都可以采用此类轴承。它广泛应用在各种机器上，如工程机械、机床、电机等。
(2)带止动槽：5000型外圈带止动槽;150000型是外圈带止动槽，一面带防尘盖。此种轴承在外圈上有放止动环的矩型槽，装入止动环后可以简化轴承在箱体孔内的轴向紧固，箱体孔可做成通孔，从而缩小了部件尺寸。
(3)带防尘盖：60000型一面带防尘盖；80000型是两面带防尘盖。在单独润滑困难、检查润滑情况不方便的情况下用此类轴承，防尘盖与内圈之间有间隙。两面带防尘盖的轴承在制造时已装入适量的润滑脂，所以在安装时不用清洗和加润滑剂，工作中在允许的润滑期内不必再加润滑脂。
(4)带密封圈：160000型一面带密封圈；180000型是两面带密封圈。此种轴承用于密封要求较高的部件中，密封圈与内圈之间没有闻隙，为接触式密封，比带防尘盖的轴承密封效果好，但转速受到限制。两面带密封圈的轴承在制造时已装入适量的润滑脂，所以在安装前不用清洗，工作过程中在允许的润滑期内不用再加润滑脂。
(5)带毡封圈：20000型一面带毡封圈；120000型外圈带止动槽，一面带毡封圈；还有内圈向一端凸出的520000型。
