弹簧作为常见的零部件，具有易变形、弹性大等特性，因而广泛应用于缓和冲击、吸收振动、控制机构运动等方面。浩辰3D作为涵盖从产品设计到制造全流程的高端3D设计软件，不仅提供了完备的2D+3D一体化解决方案，还为弹簧设计提供了更丰富的智能高效设计模块。
01 弹簧基础设计

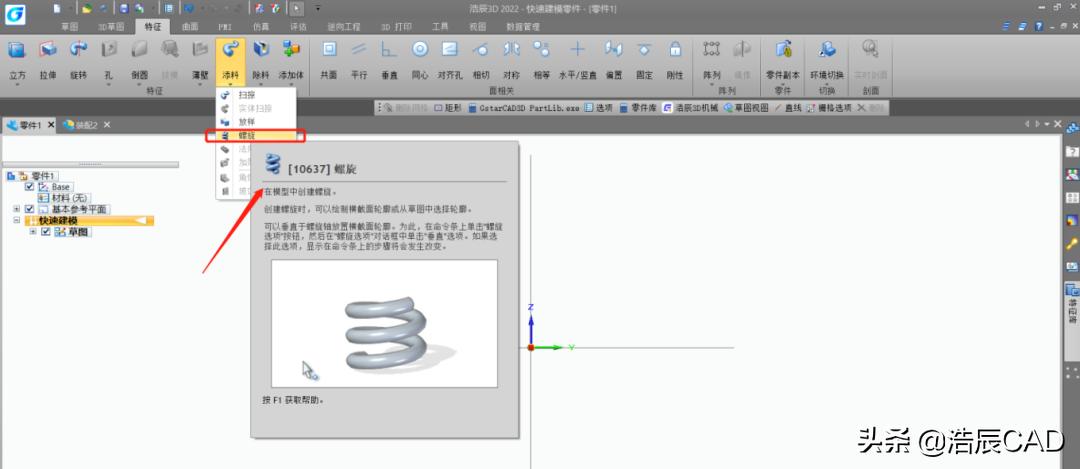

步骤1： 绘制弹簧，需要先了解弹簧是通过哪种方式建模产生的。弹簧是由螺旋形状构成，所以建模是通过特征的「添料」—「螺旋」命令。

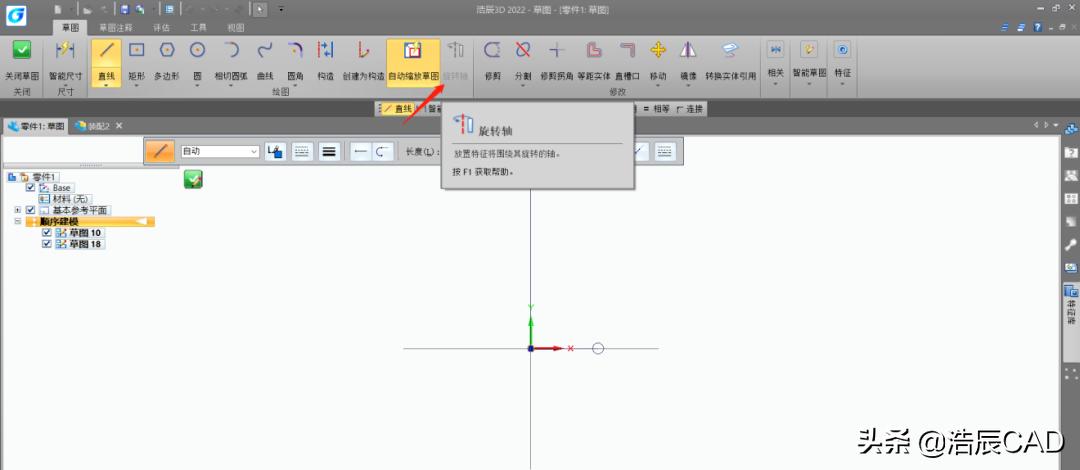

步骤2： 点击「螺旋」命令后，选择草图平面，并绘制出弹簧的横截面，并且定义旋转轴。
步骤3： 关闭草图后，选择旋转的起始点。

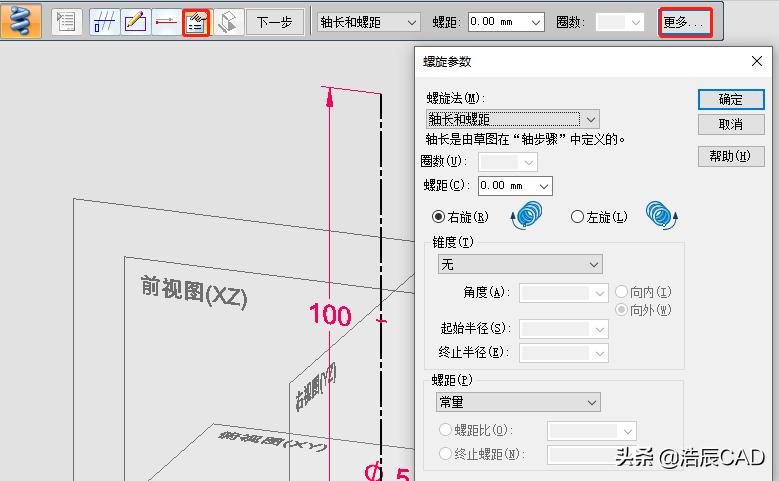

步骤4： 定义「螺旋参数」，而「螺旋法」包括轴长和螺距、轴长和圈数、螺距和圈数等选项，如下所示。
轴长和螺距
例如轴长为100mm，螺距20mm。
轴长和圈数
例如轴长为100mm，圈数8圈。
螺距和圈数
例如螺距为15mm，圈数10圈。
螺旋参数

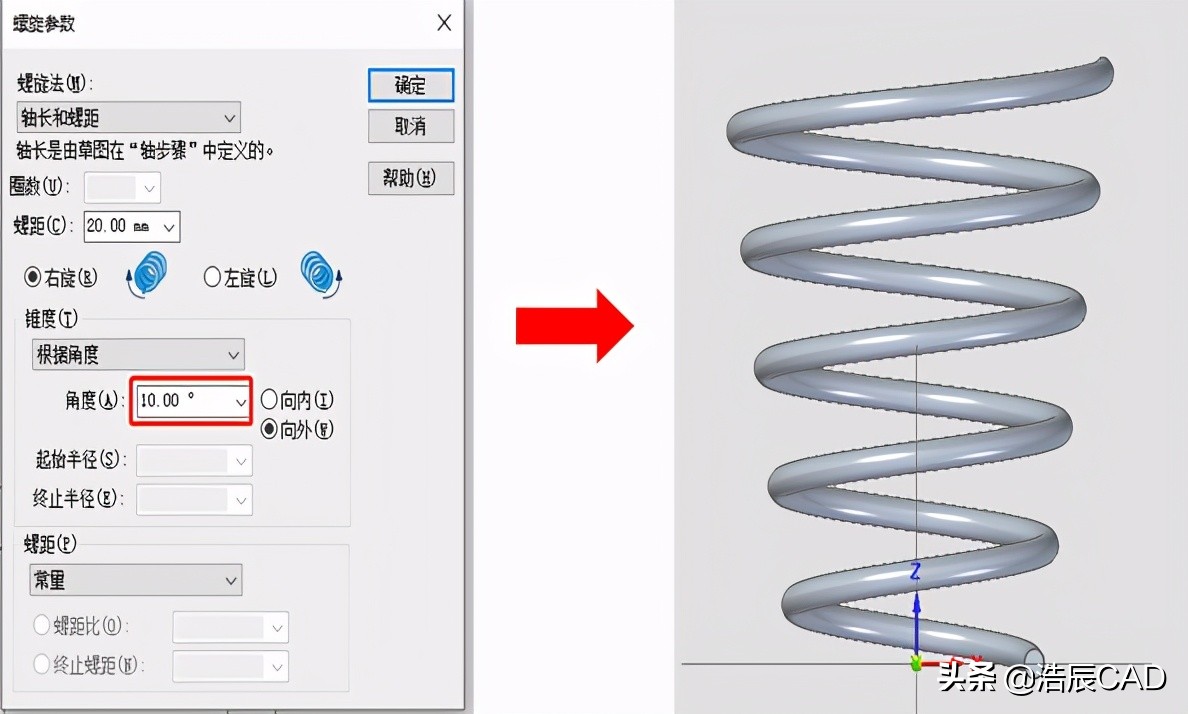

不仅可以设置弹簧的锥度（可分角度和半径)，还可以将螺距分为常量和变量（螺距比与终止螺距)。
02
工程参考中的弹簧设计

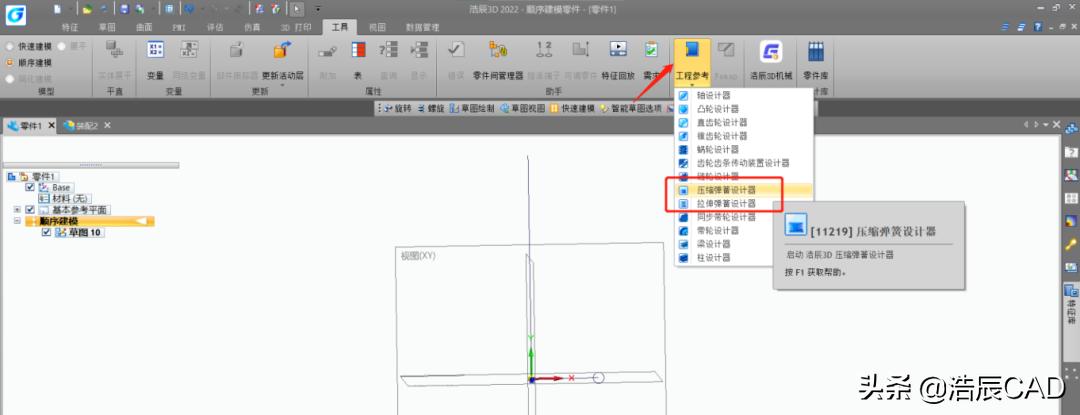

浩辰3D除了能手工建模弹簧，在「工程参考」模块中，还有压缩弹簧和拉伸弹簧的设计。借助该命令，不仅可输入弹簧尺寸，还可进行强度验证。

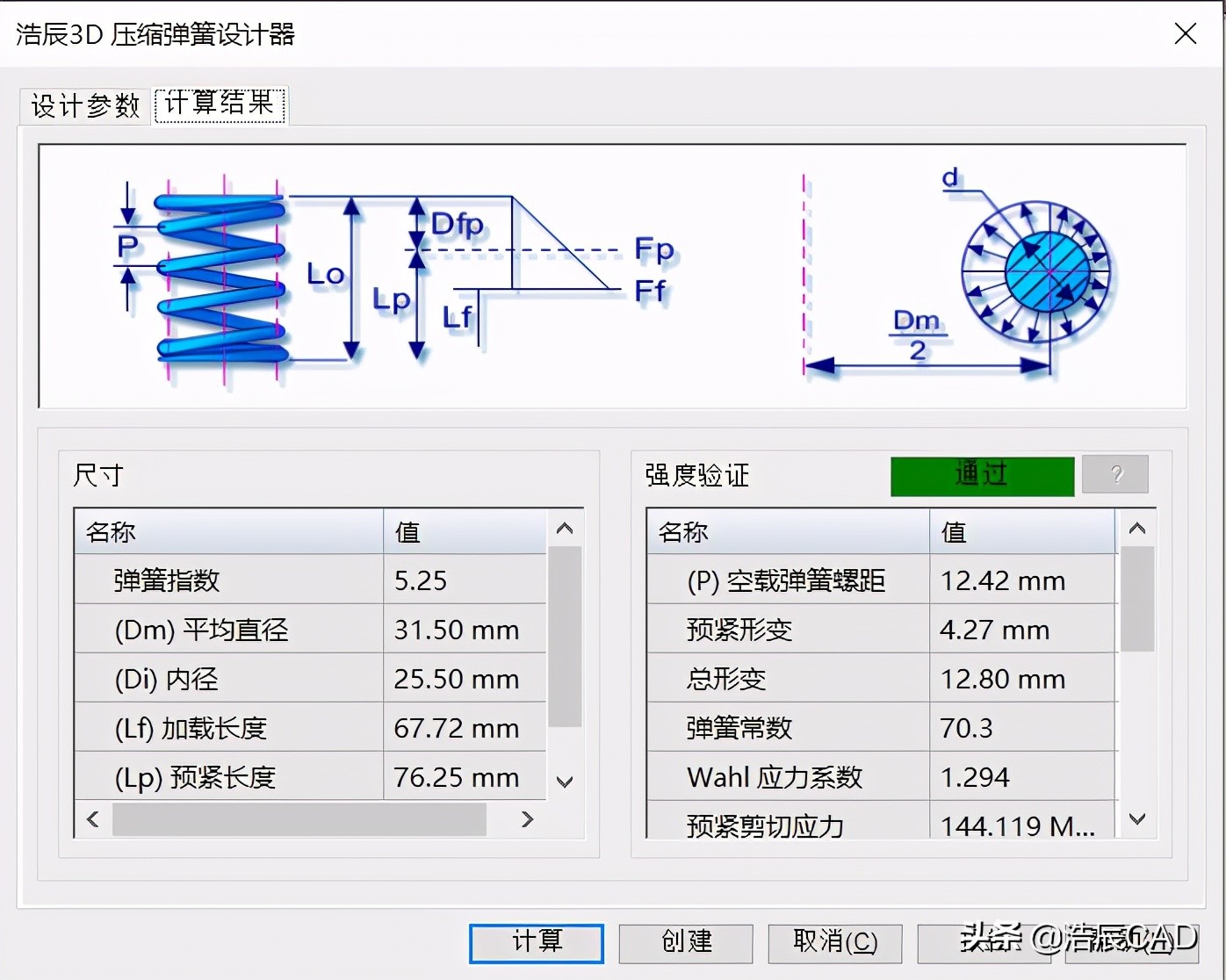

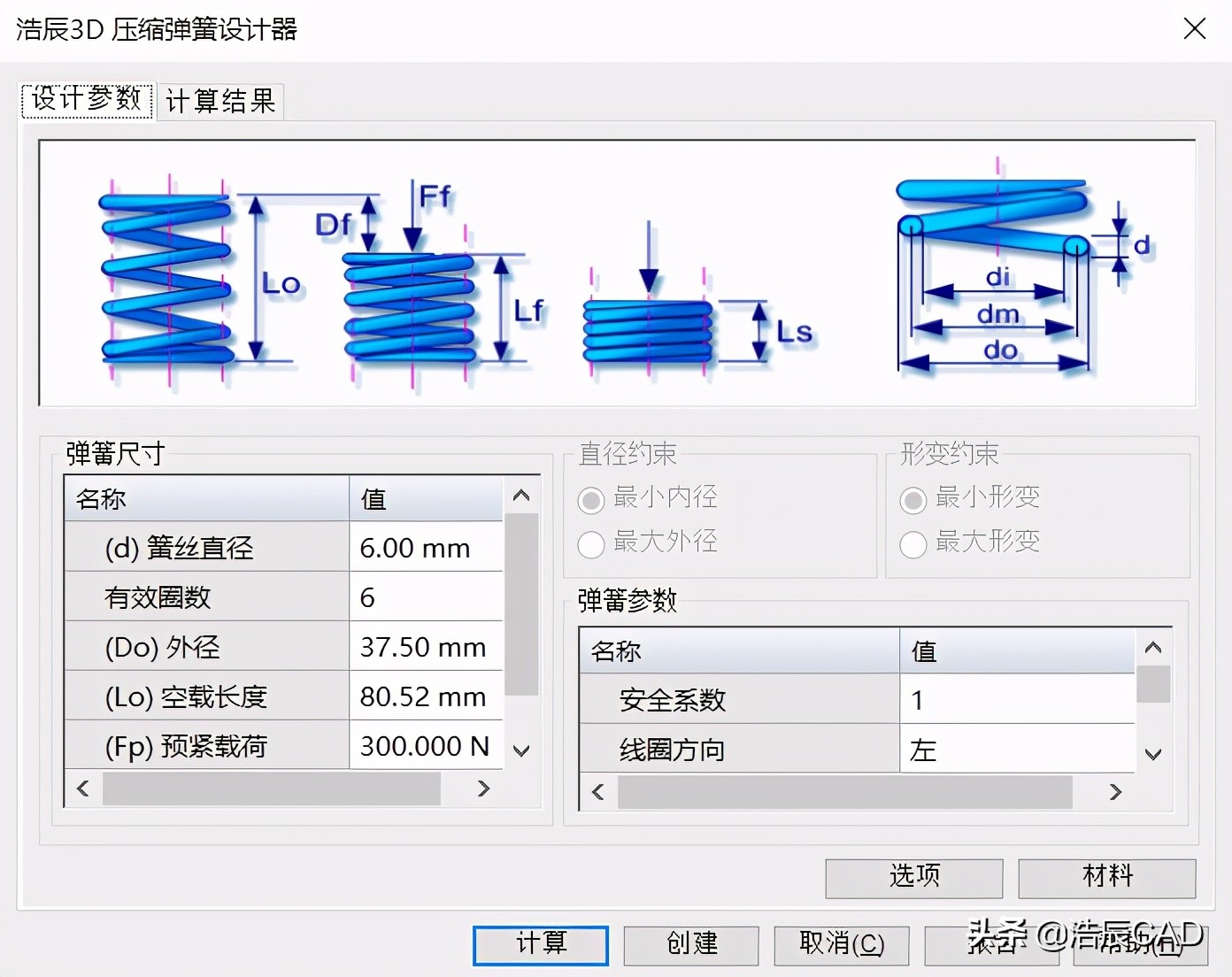

在浩辰3D的「压缩弹簧设计器」中，可以参考图例输入弹簧尺寸，并进行验证，从而生成更精准的压缩弹簧。

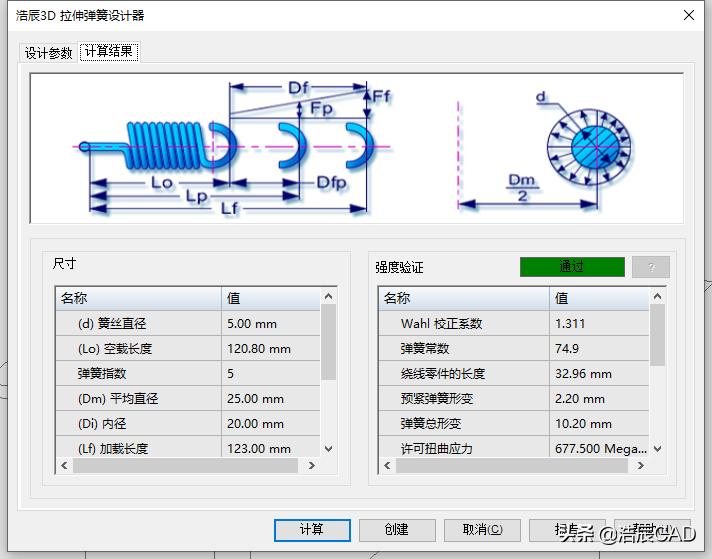

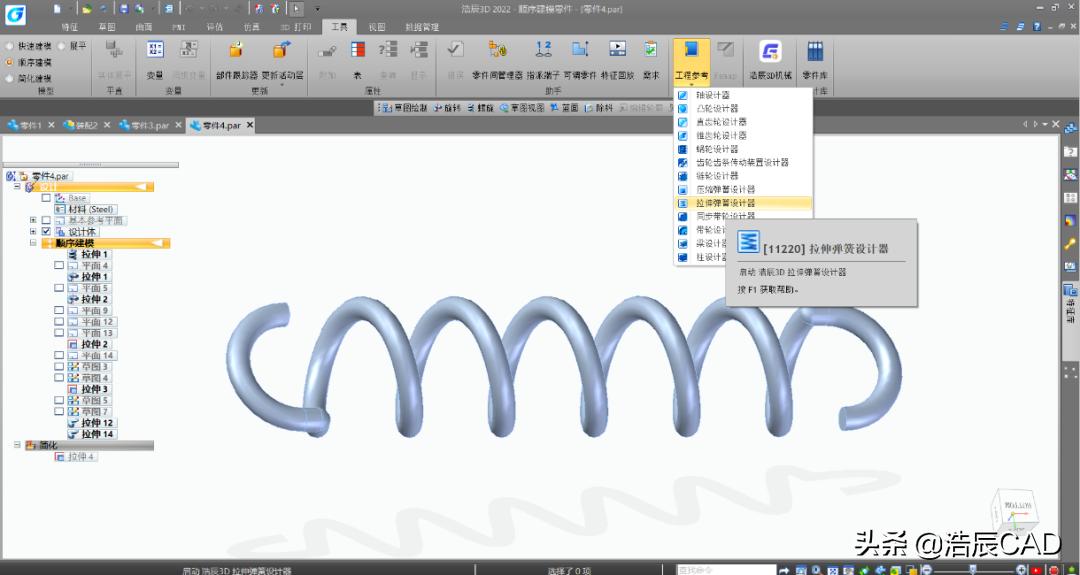

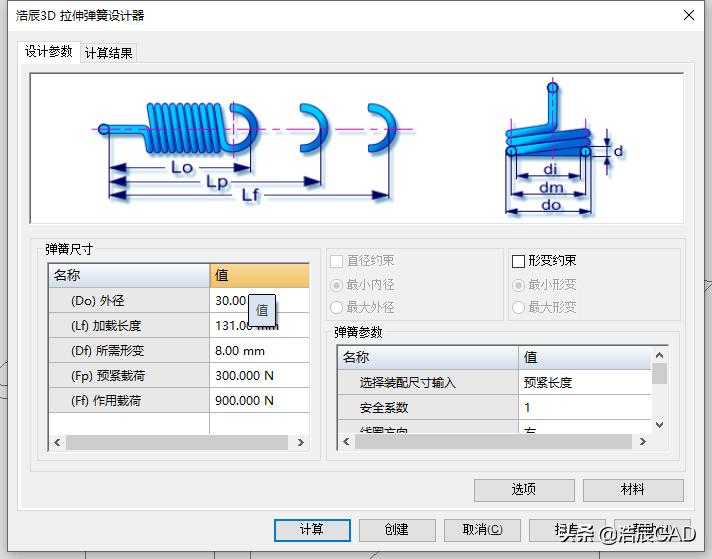

在浩辰3D的「拉伸弹簧设计器」中，可以参考图例输入弹簧尺寸，并进行验证，从而生成更精准的拉伸弹簧。
03
弹簧的可调设计

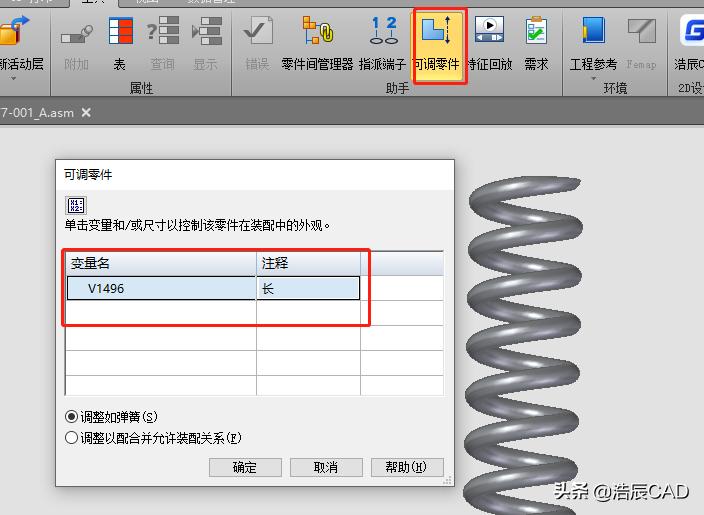

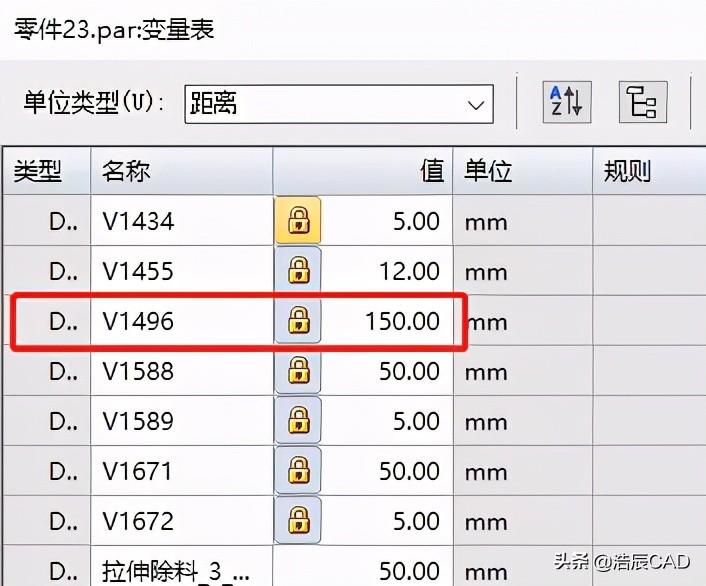

浩辰3D在设计弹簧时，可以将其变为可调零件，并可将「变量表」中的长度值作为「可调零件」的变量名。

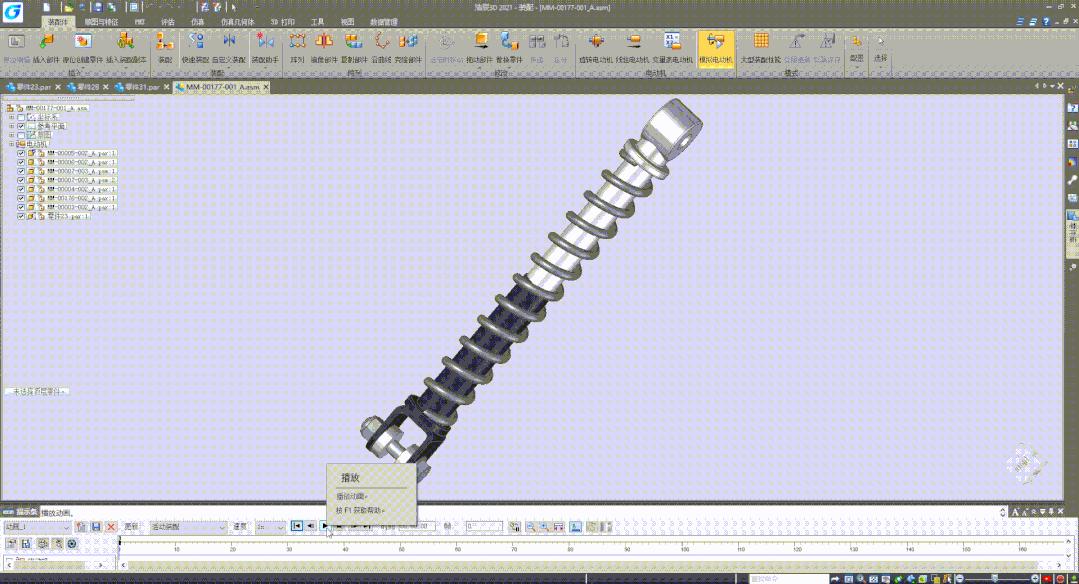

同时，浩辰3D还可以在此基础上，自定义制作可调弹簧的动画，便于用户更好地理解相关创意设计。
浩辰3D更多的高阶操作功能和详细应用操作，小编会在后续的课程中逐一讲解。
