（视频版，请前往视频区）

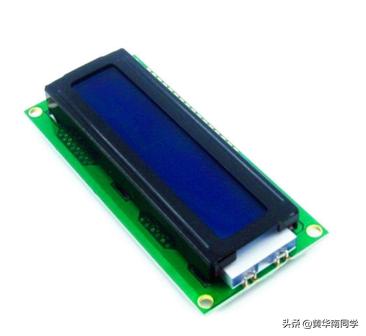

SMC1602什么意思？长什么样子

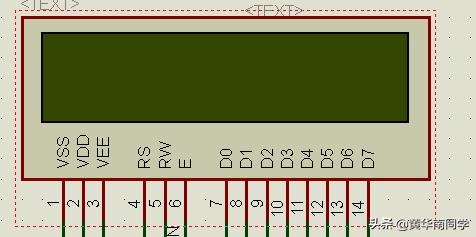

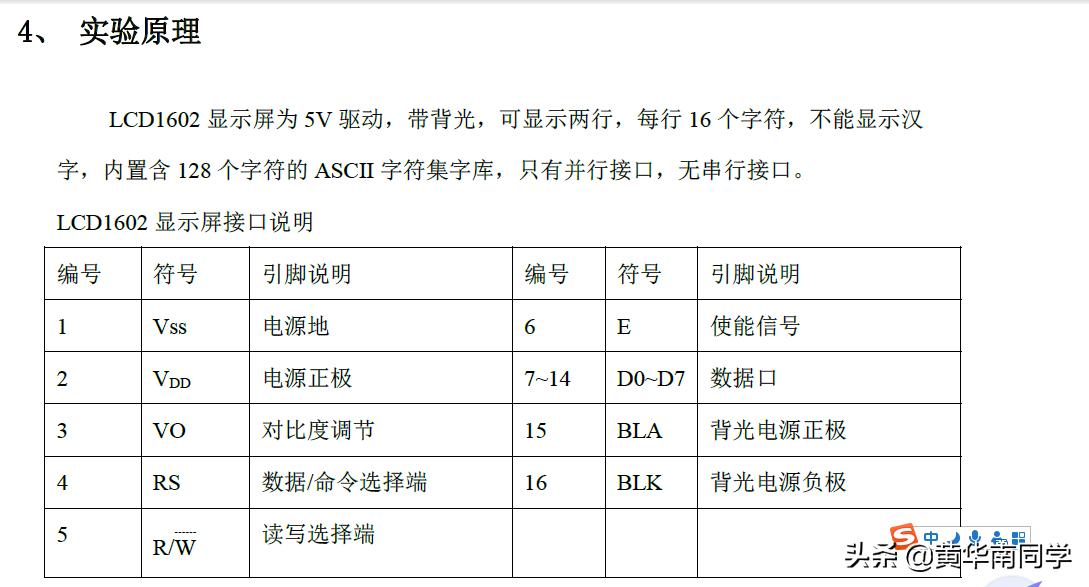

各个接口管脚的定义；
基本操作时序：
读状态 输入：RS=L,R/W=H,E=H 输出D0~D7 =状态字
读数据 输入：RS=H,R/W=H,E=H 输出D0~D7 =数据
写指令 输入：RS=L,R/W=L,E=H,D0~D7=指令码 输出：无
写数据 输入：RS=H,R/W=LE=H,D0~D7=数据 输出：无

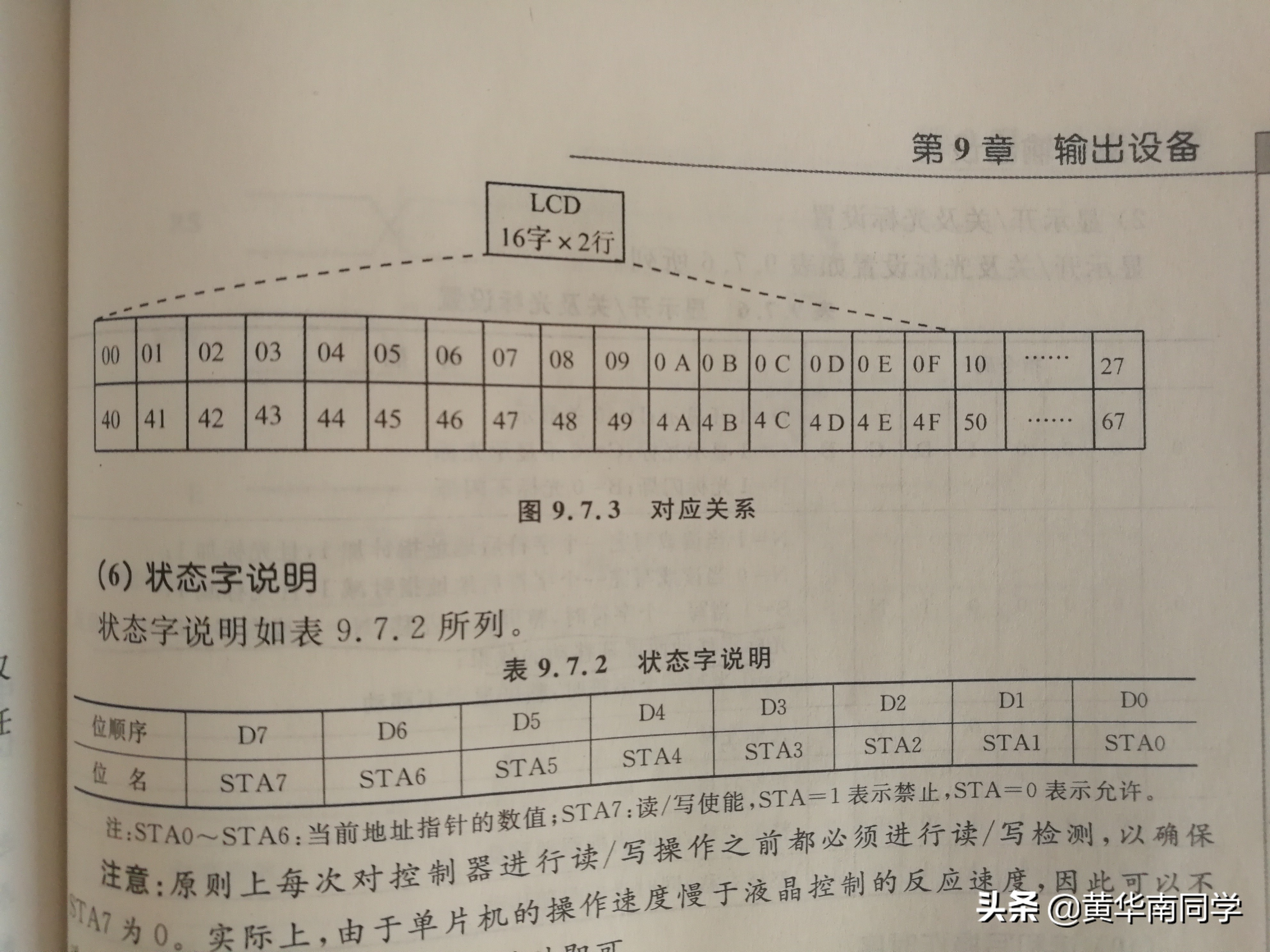

RAM地址映射图
向图中00H~0FH,40H~4F地址任意写显示数据时，液晶都可以立即显示出来，但是10H-27H或者50H-67H地址时，就要用到屏幕移动指令，把它们移动到显示区域：
控制器内部有个数据地址指针，用户可以通过听你们访问内部的全部字节。
使用方法：0X80+0X要写入的地址。
清屏指令：0x01;
为什么是这样的指令，这是厂家自定义 定义好的，不能改变。
还有一个是显示模式设置：0x38; 意思是：设置16*2显示，5*7点阵，8位数据接口。（属于初始化步骤里面的）

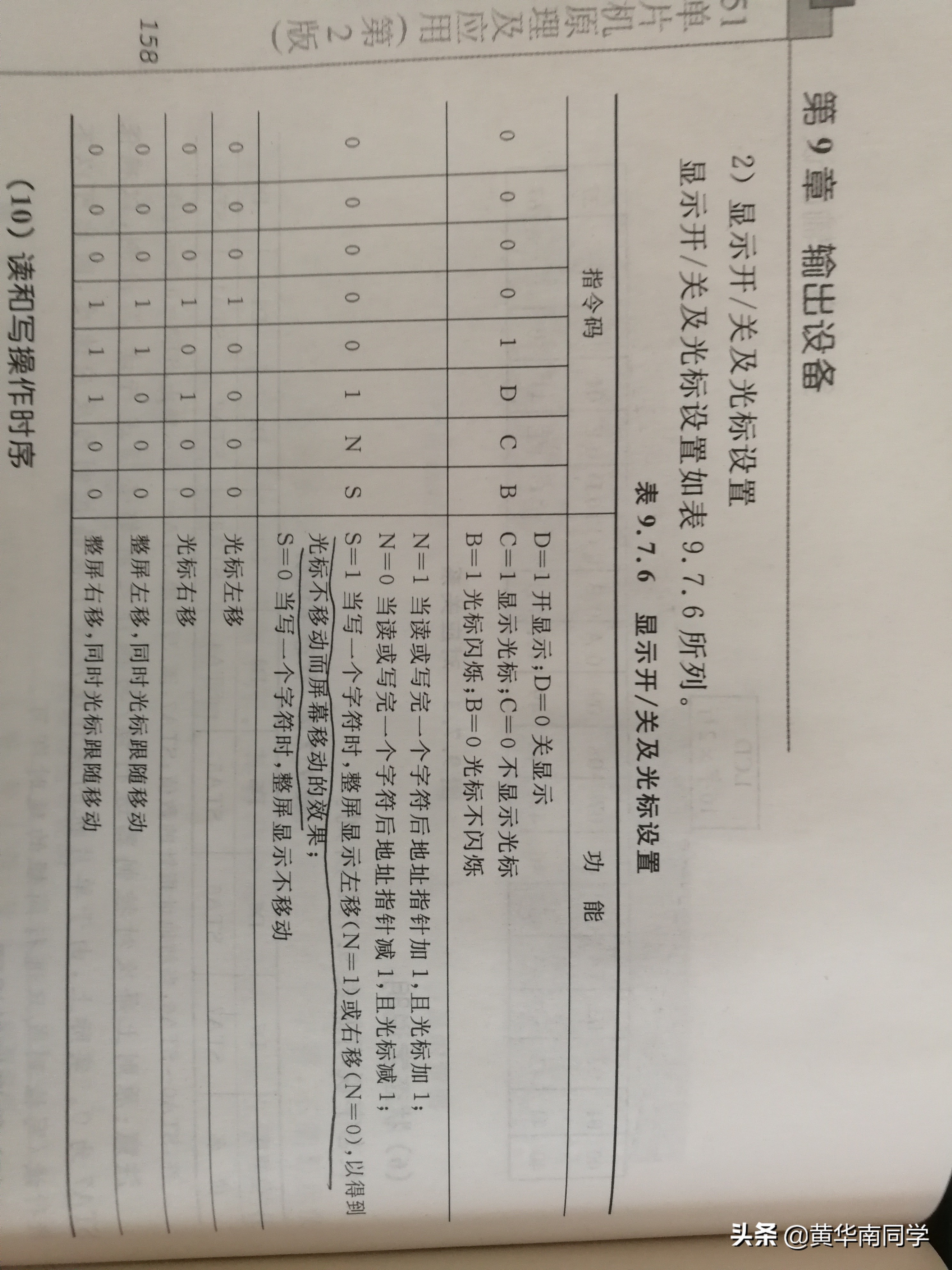

显示开关以及光标设置

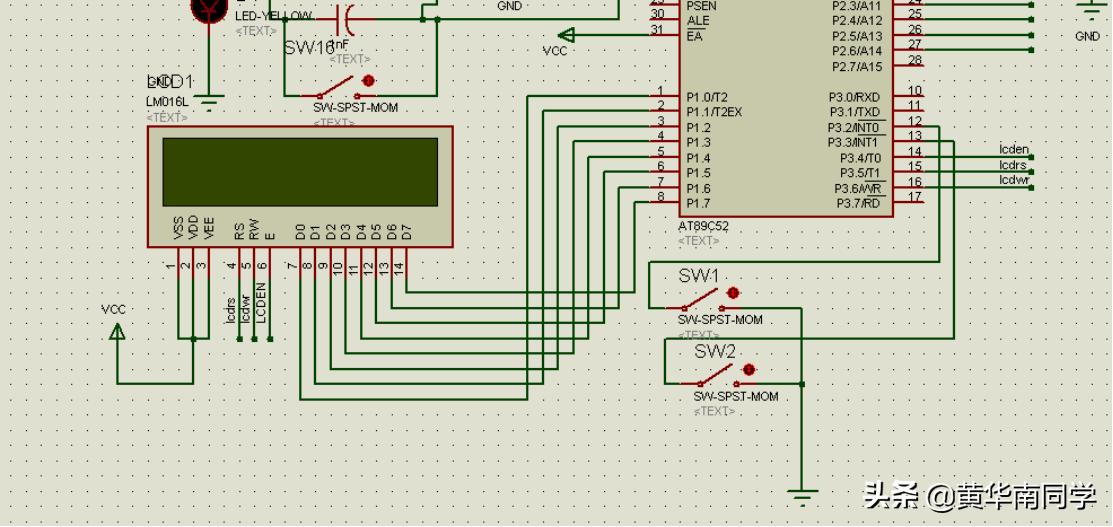

看一下线路是怎么接的

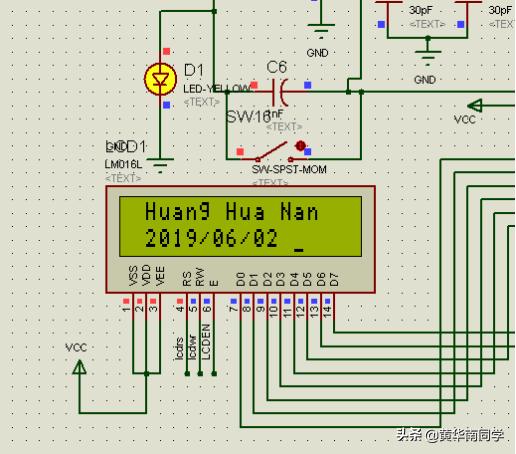

效果展示：
（后面还有详细解释版本，往下拉）
代码 复制：
#include "reg52.h"
#define uchar unsigned char
#define uint unsigned int
uchar code table[]="Huang Hua Nan";
uchar code table1[]="2019/06/02";
sbit lcden=P3^4;
sbit lcdrs=P3^5;
sbit lcdwr=P3^6;
uchar num;
void delayms(uint xms)
{
uint i,j;
for(i=xms;i>0;i--)
for(j=110;j>0;j--);
}
void write_com(uchar com) //写指令子程序
{
lcdrs=0;
lcdwr=0;
P1=com;
delayms(5);
lcden=1;
delayms(5);
lcden=0;
}
void write_date(uchar date) //写数据子程序
{
lcdrs=1;
lcdwr=0;
P1=date;
delayms(5);
lcden=1;
delayms(5);
lcden=0;
}
void init() //初始化子程序
{
lcden=0;
write_com(0x38);//显示模式设置，也就是00111000 ，系统自定义的，有兴趣的可以去查阅更细节的资料。
write_com(0x0e); //光标打开，显示光标，不闪烁。 00001110
write_com(0x06); //写入一个字符后指针地址加一，写一个字符时整屏不移动 00000110
write_com(0x01); //清屏显示，数据指针清零，所以显示清零 0000 0001
write_com(0x80); //设置字符显示首地址。 1000 0000 +01 确认从屏幕的第几位开始显示
}
void main()
{
init();
delayms(100);
EA=1;
EX0=1;
EX1=1;
while(1);
}
void int0() interrupt 0
{
write_com(0x80+0x01);
for(num=0;num<14;num++)// huang hua nan
{
write_date(table[num]);
delayms(20);
}
write_com(2);
write_com(0x80+0x41);
for(num=0;num<11;num++)
{
write_date(table1[num]);
delayms(20);
}
}
void int1() interrupt 2
{
write_com(1);
}
详细解释一下：
#include "reg52.h" //包含51系列单片机的一个头文件
#define uchar unsigned char//宏定义，把后面的长句，变成前面的短句
#define uint unsignedint //宏定义，把后面的长句，变成前面的短句
uchar code table[]="Huang Hua Nan"; //编码来显示的数据，huang hua nan 13
uchar code table1[]="2019/06/02"; //编码 显示的字符，是 今天的日期。 10
sbit lcden=P3^4; //位操作，把3.4这个口定义为lcden,
sbit lcdrs=P3^5;//位操作，把3.5这个口定义为lcdrs,
sbit lcdwr=P3^6;//位操作，把3.6这个口定义为lcdwr,
uchar num; //定义一个无符号字符。
void delayms(uint xms) //延时子程序，定义了一个无符号字符，带形式参数
{
uint i,j; //定义两个无符号字符
for(i=xms;i>0;i--)//要循环xms次
for(j=110;j>0;j--); //要循环xms*110
}
void write_com(uchar com) //写指令子程序 意义 ：先启动写命令操作，然后把具体写到哪里去，再调用。
{
lcdrs=0; //写指令，写命令。 低电平有效
lcdwr=0; // 低电平有效。
P1=com; //把写的指令，送到P1口
delayms(5); //延时5毫秒
lcden=1;//写命令要高电平
delayms(5);//延时5毫秒
lcden=0;//变成低电平，表示写完了。
}
void write_date(uchar date) //写数据子程序， 送要显示的数据。
{
lcdrs=1; //高电平有效
lcdwr=0; //低电平。
P1=date; //把要送去显示的数据 送到p1口
delayms(5);//延时5毫秒
lcden=1; //高电平有效，
delayms(5);//延时5毫秒
lcden=0;//告诉系统，显示的数据 我已经送完了。
}
void init() //初始化子程序
{
lcden=0; //根据操作时序来看，使能端要低电平。
write_com(0x38);//显示模式设置，也就是00111000 ，系统自定义的，有兴趣的可以去查阅更细节的资料。
write_com(0x0e); //光标打开，显示光标，不闪烁。 00001110
write_com(0x06); //写入一个字符后指针地址加一，写一个字符时整屏不移动 00000110
write_com(0x01); //清屏显示，数据指针清零，所以显示清零0000 0001
write_com(0x80); //设置字符显示首地址。 1000 0000 +01 确认从屏幕的第几位开始显示
}
void main()//主程序
{
init(); //初始化
delayms(100);//延时100毫秒，给初始化一点时间。
EA=1;//开总中断
EX0=1;//外部中断0， 来显示数据
EX1=1;//外部中断1， 清屏
while(1);//不断地判断，循环。
}
void int0() interrupt 0 外部中断0
{
write_com(0x80+0x01); 写命令，指令，在第二位开始显示
for(num=0;num<14;num++)// huang hua nan 因为有13个数据，所以要写14.
{
write_date(table[num]); //调用显示数据子程序
delayms(20);//延时20毫秒
}
write_com(2);//显示回车 换行的意思。
write_com(0x80+0x41); 去第二行第二个位置去显示。
for(num=0;num<11;num++) //因位日期数据是10位，所以我们写11.
{
write_date(table1[num]);//调用显示数据子程序，送去显示
delayms(20);//延时20毫秒
}
}
void int1() interrupt 2 第二个中断
{
write_com(1); 表示清屏的意思。
}
