若提及粉煤灰、固体颗粒等粘附性物料的测量，则不可不提射频导纳料位开关。计为射频导纳料位开关采用模块化设计，且通过第三方可靠性检测认证，具有极高的可靠性，尤其适用于电厂除尘器的灰位控制与灰库的料位控制。

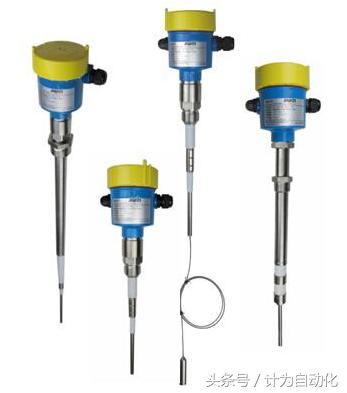

计为自主研发、设计、生产、销售的Cape-11系列射频导纳料位开关现有通用型、防护型、缆绳型、超高温型四类型号：
Cape-11A通用型：适用于粉尘、煤灰等料位测量，具有很强的通用性，应用范围广。
Cape-11P防护型：该设计属于在通用型的基础上添置了不锈钢防护管，能够承受较重的物料冲击，确保具有准确的测量效果。
Cape-11R缆绳型：适用于大型罐体和料仓，采用垂直安装的方式，可有效避免物料的侧面冲击。
Cape-11H超高温型：其探头采用耐高温陶瓷材料，过程温度高达450℃，属于行业领先。
本文主要对计为Cape-11H超高温型射频导纳料位开关的安装进行讲解，并附上安装图，供用户参考。
一、水平安装
为了确保测量的准确性，可以将Cape-11H超高温型射频导纳料位开关进行水平安装。如果测量误差允许在几厘米范围内，则建议将仪表向下倾斜约20°后安装，这样一来，就可避免由于物料在探头上的堆积而造成的测量误差。但需要注意的是， Cape-11R缆绳型射频导纳物位开关不能进行水平安装。
此外，对于一些特殊应用场合的安装，需要在仪表上方增加防护挡板，以确保仪表能够正常工作。
如果被测介质为粗糙或具有很大磨损性的物料，可以选择凹型防护挡板。这种挡板可让物料在凹槽内形成一定的堆积，减少物料对挡板的冲击，从而提高防护挡板的使用寿命。
超高温射频导纳料位开关方法
a为常用防护挡板类型
b为对于粗糙或具有较大磨损性物料的挡板类型
二、垂直安装
Cape-11H超高温型射频导纳料位开关在进行垂直安装时，为了避免圆柱容器中介质堆角和容器壁自身电抗造成的测量误差，建议安装在距离容器壁大于500mm处，如下图所示。
超高温射频导纳料位开关方法

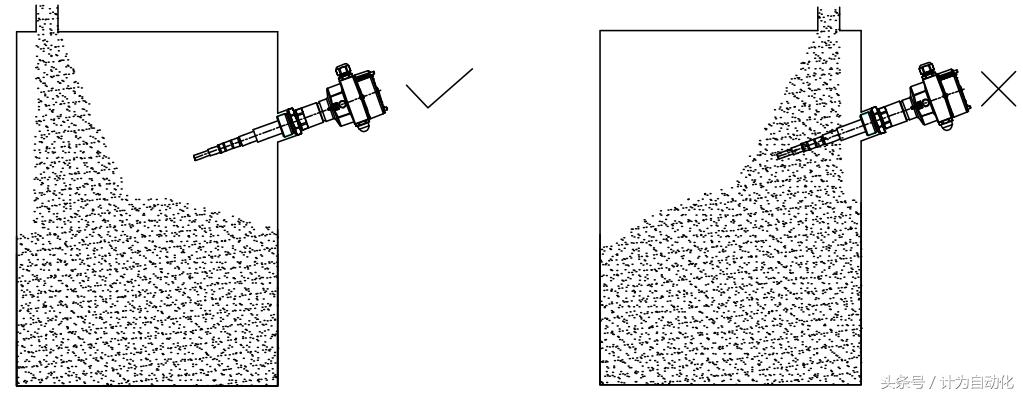

三、避开入料口
Cape-11H超高温型射频导纳料位开关在选择安装位置时，应避免由于安装在入料口位置而造成的测量误差，甚至损坏仪表。
四、安装间距
当料仓内要求安装多台仪表时，应保证仪表之间的安装间距大于500mm，以防止仪表之间的探头相互干扰，导致测量不可靠。
超高温射频导纳料位开关方法
五、 保护极插入深度
为保证Cape-11H超高温型射频导纳料位开关的抗粘附功能，仪表安装时应保证探头保护极插入料仓内的尺寸大于50mm。
超高温射频导纳料位开关方法
超高温射频导纳料位开关方法
实际上，除个别型号因应用环境的不同安装有所差异外，射频导纳料位开关的安装在大多数情况是相同的。
计为Cape-11射频导纳料位开关
