solidworks怎样做零件设计表可以方便调用？让自己的效率飞起来
solidworks生成系列零件设计表
很多时候我们在用solidworks的时候也需要像UG一样建立自己的零件设计表，现在就给大家讲解一下如何在solidworks中做一个自己的零件表格，方便自己的调用。
设计表是创建零件配置的最好方法，用来控制零件(见图11-1)的尺寸值和特征的压缩状态。系
列零件设计表可用于从一个单独的零件创建一个零件系列。由于Solid Works软件是一个OLE/2应用软件，因此可以用Excel电子表格创建设计表并将其输人到SolidWorks中。
solidworks 做设计表零件可以有二种方式。具体哪种好，要看零件的复杂程度看。第一种方式： 重新做一个系列零件设计表。第二种就是在软件中自带的进行修改。要在原理的基础上改。比较方便。今天呢着重介绍第一种。分几步做。

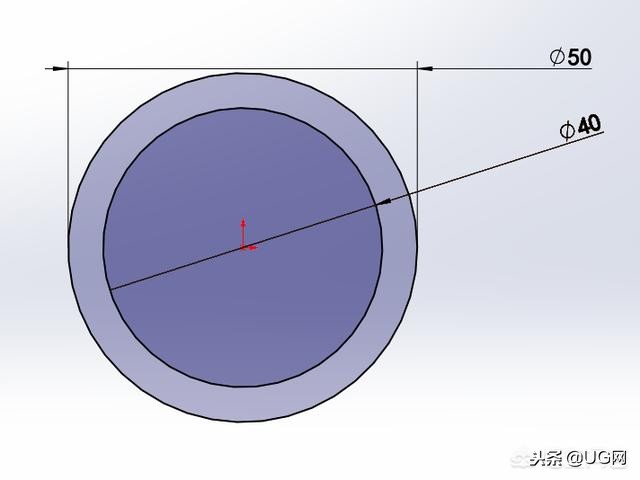

1、建好一个零件。如图一 先画出一个零件模型，并打开特征尺寸。
中磊教育 solidworks 教程

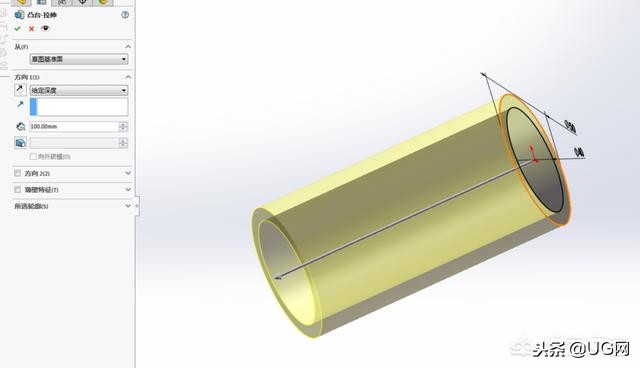

2、拉伸距离如图二
中磊教育 solidworks 教程

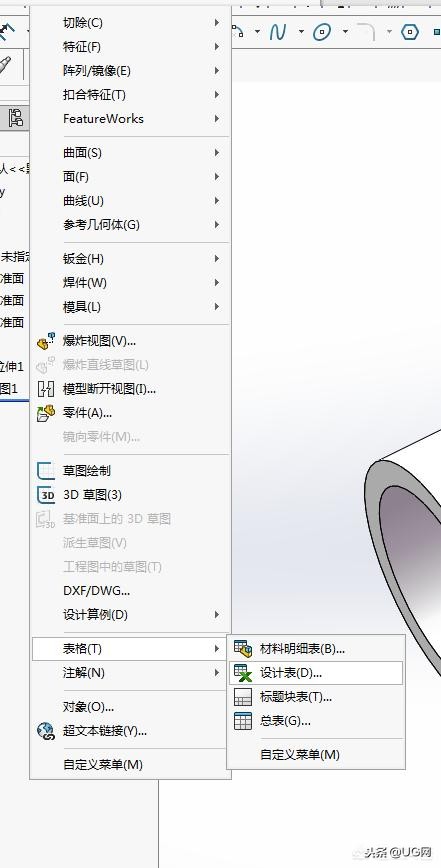

3、点击插入下的设计表如下图所示
中磊教育 solidworks 教程

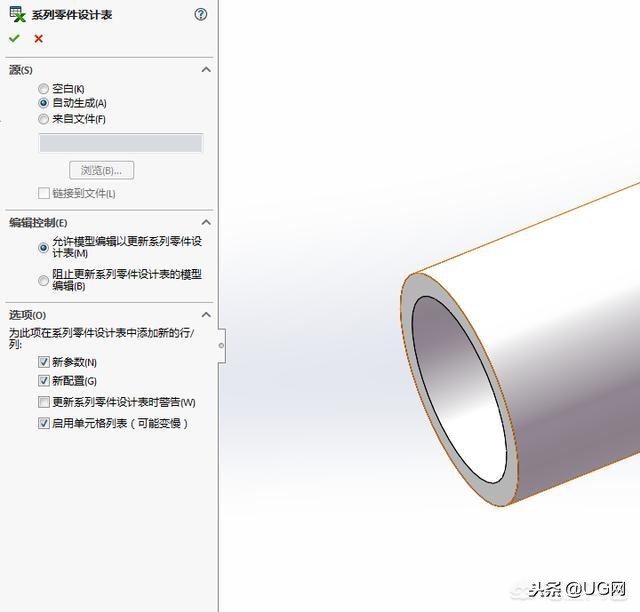

4、看到系列零件设计表，点击确认
中磊教育 solidworks 教程

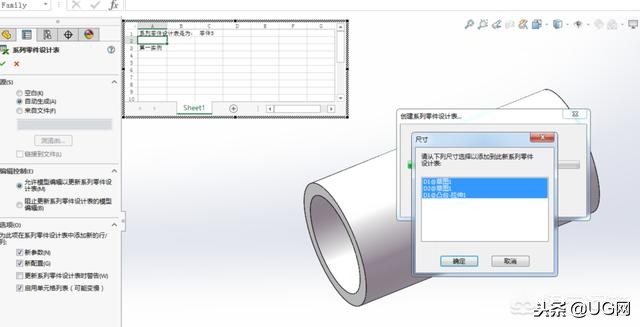

5、选下面3个尺寸添入到表格中，在表格如下图所示
中磊教育 solidworks 教程

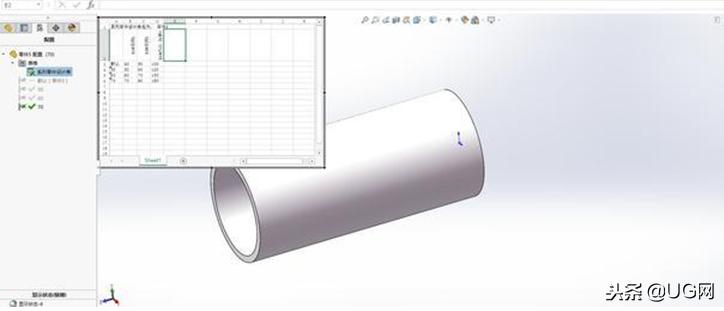

6、在表格中填入数据，如下图
中磊教育 solidworks 教程
7、输入数据后，点击鼠标中键确认。再点击确认 把刚才输入的数据增加到数据库。
中磊教育 solidworks 教程

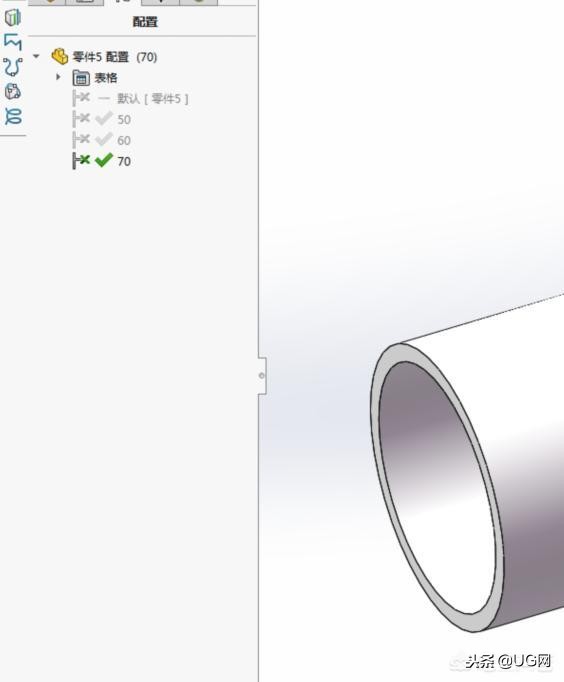

8 、点击设计树中，可以看到以下配置。就做好了一个零件的设计系列表。
如果在插入表格的时候漏掉变化尺寸，也可以在表格纵行空白处添加，双击需要变化的尺寸即可。
中磊教育 solidworks 教程
solidworks自动生成系列零件设计表
创建【系列零件设计表】的最方便的方式是使用已有的配置、尺寸
和特征自动生成。已有的信息会按照一定的格式自动填到Excel表格中，
并会以默认的双向控制方式自动更新。
在插入系列零件设计表时，SolidWorks窗口将切换到Excel界面。这就是说，当系列
零件设计表激活时，工具栏变成了Excel的工具栏。
solidworks插入设计表方法
.从下拉菜单中选择【插入】/【表格】/【设计表】。
.单击工具栏上的【系列零件设计表】。
简单吧，简单的话赶紧动起来，自己做一个自己喜欢的哦。
这种设计比较简单，方便，大家可以尝试做一些更复杂的东西，比如一些奇怪形状的，都是可以的。
