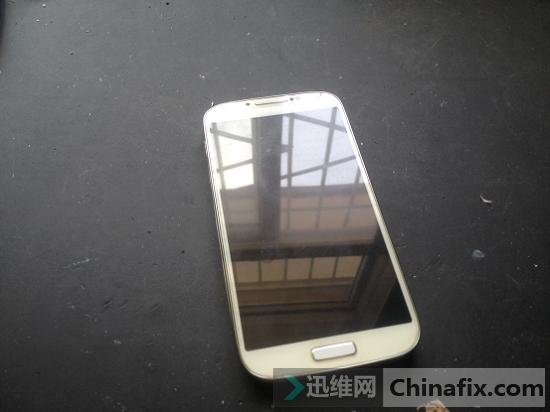

【机器型号】：三星s4
【故障现象】：
三星s4手机没电自动关机，一时找不到充电器，便想起有可调稳压电源可以充电，但是不知道把线插手机的哪个接口，尝试用线接住主板电池的正负极，开启可调稳压电源调到4V电压时，手机一会冒烟出来，我闻了赶紧拔掉电线，接着手机自动关机无法开机。
【维修过程】：

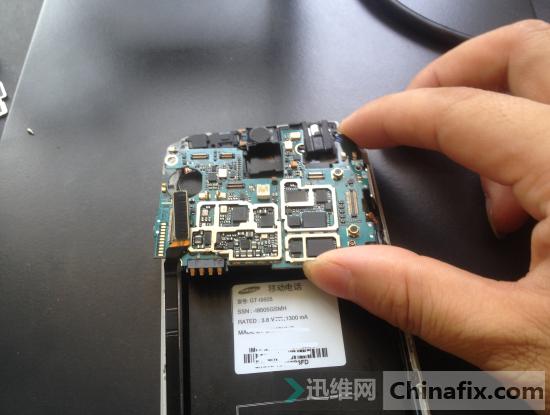

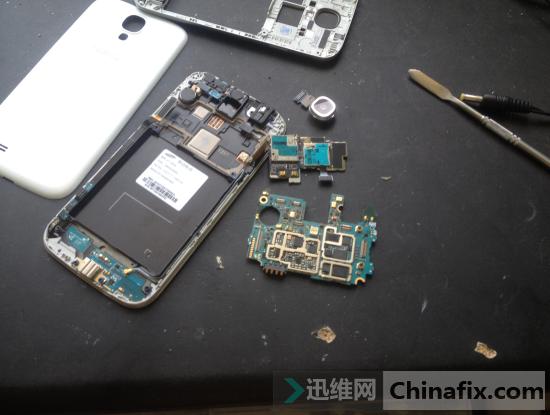

把手机拆开，找一找每个大小元器件，结果发现微小的零件烧黑了，但不知这型号是什么，因为烧毁字体看不见。
【主板型号】：I337
在网上找不到I337的图纸，最后发现和I9500图纸有相似的地方，于是在迅维网*载下**了I9500图纸。
这图纸是I9500的，我对PCB软件不太懂，软件里的工具通过摸索，有点熟悉了。

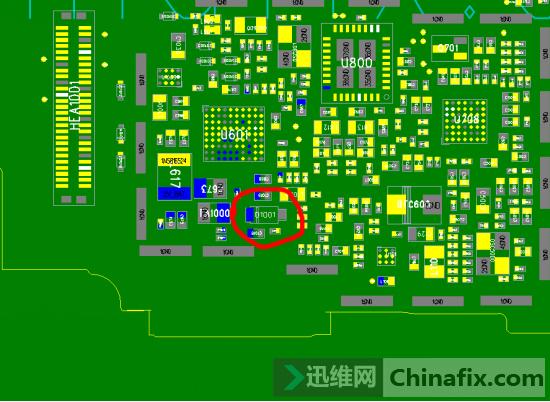

画红圈的是开关二极管。
这二极管烧毁了。
某宝买回来的。
助焊剂一点。
涂一下烧毁的芯片。
用热风枪拆焊了。
再涂一点焊锡剂。
这是被烧的芯片。
新的开关二极管。
用洗板水擦干净，再涂一点焊锡剂。

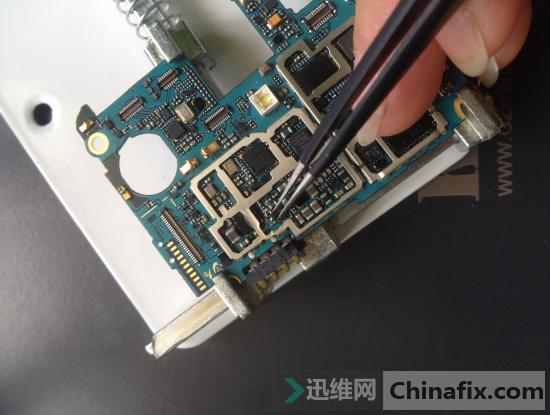

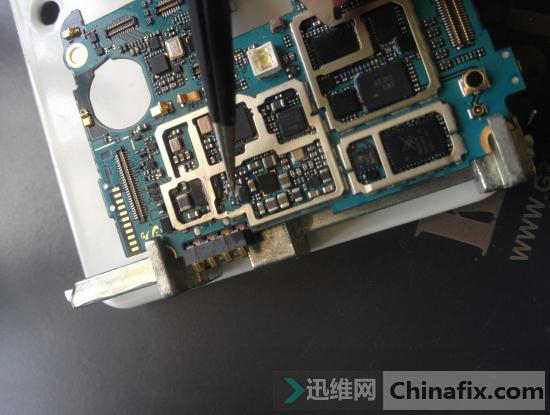

用镊子捏住微小的零件。
将微小零件小心的放在焊接处。

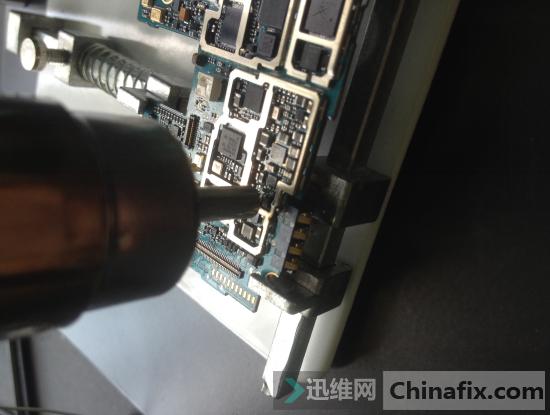

用热风枪进行焊接。

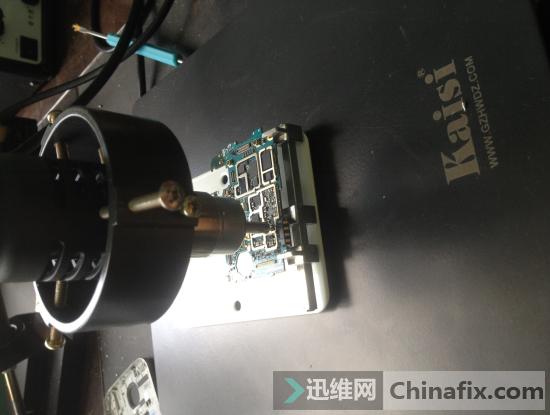

没有BGA返修台，只用简单的支架进行固定，感觉还不错。

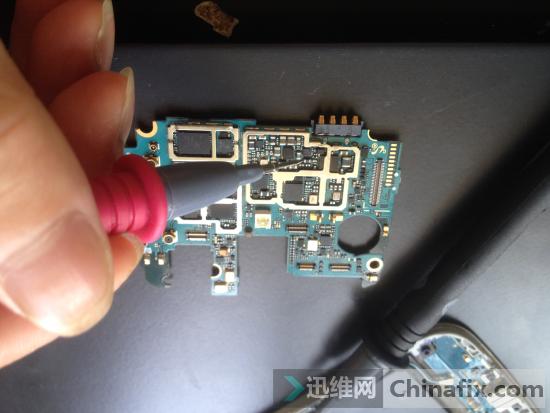

焊好了，用万用表蜂呜档检测二极管周边的大小芯片是否短路。
排查后，开始安装在主板上。

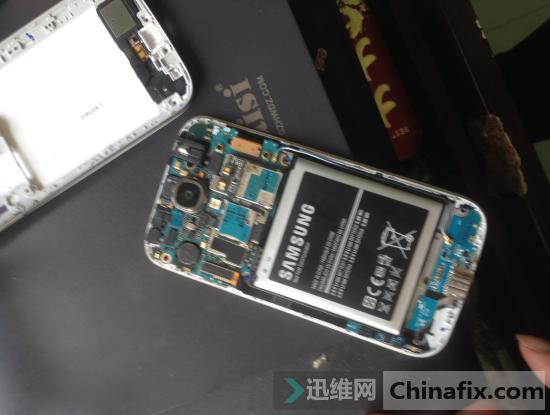

放电池。

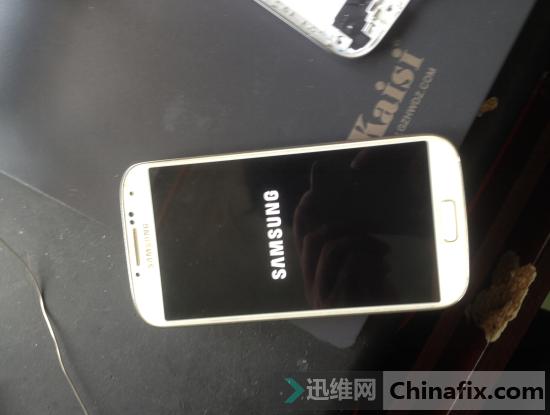

准备开机。
开机没电，充电中。
老是自动重启，可能是电池没电，找了万能充电器充了一半的电，放在手机里试试，顺利开机！
开机正常。

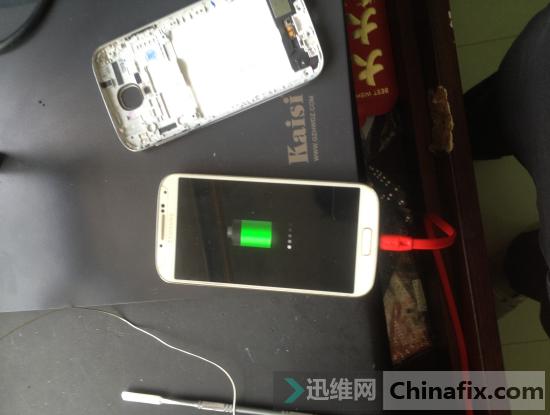

正在充电，维修成功。
