中国海上油气田分布图
几种主要的海上平台
交直流供电电源整体解决方案
1.海上油气平台的几个建造商和建造场地：
1.1 建造商:
海洋石油工程股份有限公司
海洋石油青岛有限公司
蓬莱巨涛公司
赤湾胜宝旺
湛江油建南海工程公司
1.2 建造场地
（1）天津塘沽建造场地.(平台+导管架)
（2）青岛建造场地.(平台+导管架+fpso)
（3）蓬莱建造场地.(导管架+生活楼)
（4）湛江坡头建造场地.(平台)
（5）深圳赤湾场地.(导管架)
上面就是中海油所有直属和分包单位的建造商和场地
2.中国船厂集体转战海工装备
海工装备主要用于海洋油气的勘探开采，全球海洋油气的年均投资总量达千亿级美元，市场容量非常可观。中国方面由于受能源短缺的刺激，近年来海洋油气的开采步伐也在加快。中海油正在渤海、南海深水区、沿海筹建三个“海上大庆”，由此带来的海工装备需求也非常具有想像空间。
3.主要的船级社
DnV 挪威
GL 德国
GL 德国
ABS 美国
BV 法国
CCS 中国
ClassNK 日本
4.赢得合同的步骤
技术咨询
商务跟进
技术合同和规范谈判
商业合同的谈判
工厂验收FAT
现场验收SAT
交工文档
三角合作关系
5.石油和天然气、石化领域电源需求
5.1 重要工艺和负荷需要稳定的电力供应
过程控制
紧急停车系统ESD
离散控制系统DCS
火灾和危险气体告警系统
润滑油泵
开关分合闸控制
IT网络系统
电信系统
5.2 油气开采与输送环节的电源需求特点
• 24V/110VDC 控制电压
• 同时提供48VDC输出
• 工业级不间断电源UPS
• 交流和直流配电盘
• 特殊的船级社认证（如DNV)
5.3 油气勘探环节的电源需求
可以看一个海上平台的电源需求实例，如下：
• 2x DC UPS 24VDC 450A n+1冗余系统
• 2x DC UPS 110V 100A n+1冗余系统
• 1x DC配电盘 24V & 110V
• 1x AC UPS 24VDC->230VAC, 6kVA n+1冗余系统
• 2x 24VDC及2x 110VDC 电池 1200Ah; OPzV (管式胶体电池)
• 1x 3/3 或 3/1 工业UPS 60-150kVA
5.4 海事油轮的电源需求
• 24V/60V/110VDC 控制电压
• 工业级不间断电源UPS
• 交流和直流配电盘
• 特殊的船级社认证（如DNV或ABS)
6.整合系统-交直流供电电源整体解决方案

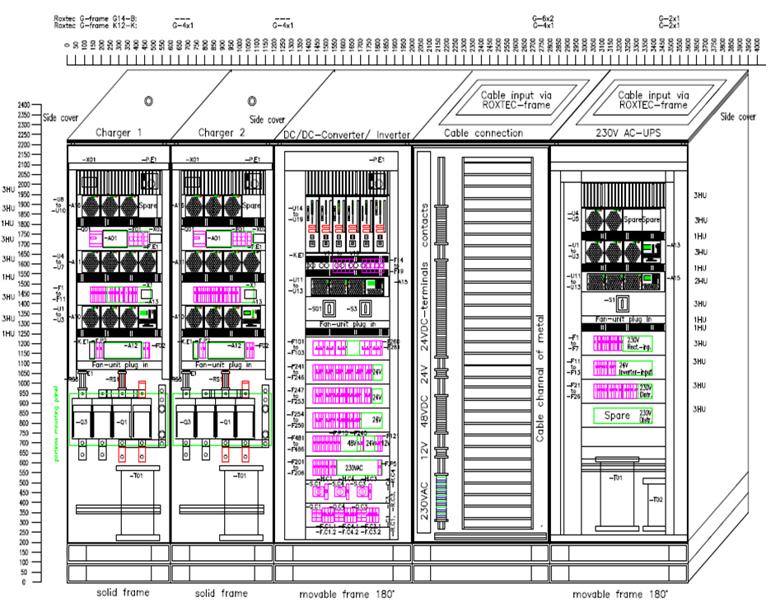

交直流供电电源整体解决方案图1
交直流供电电源整体解决方案图2
7.几种海工装备和电源需求

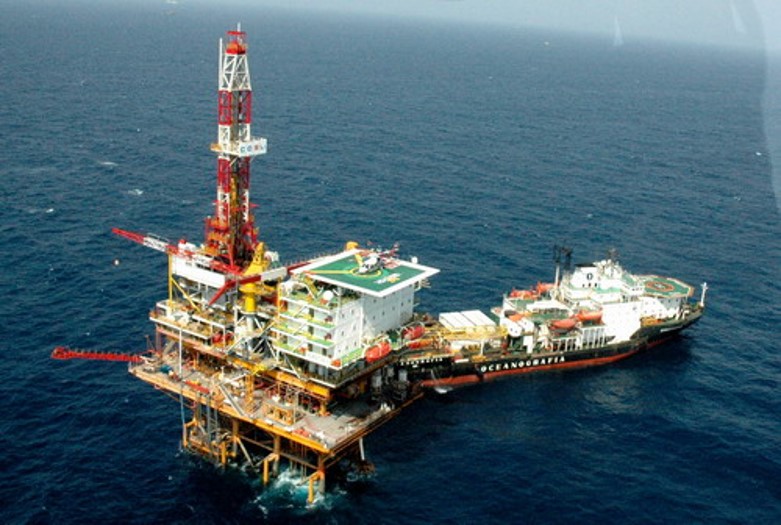

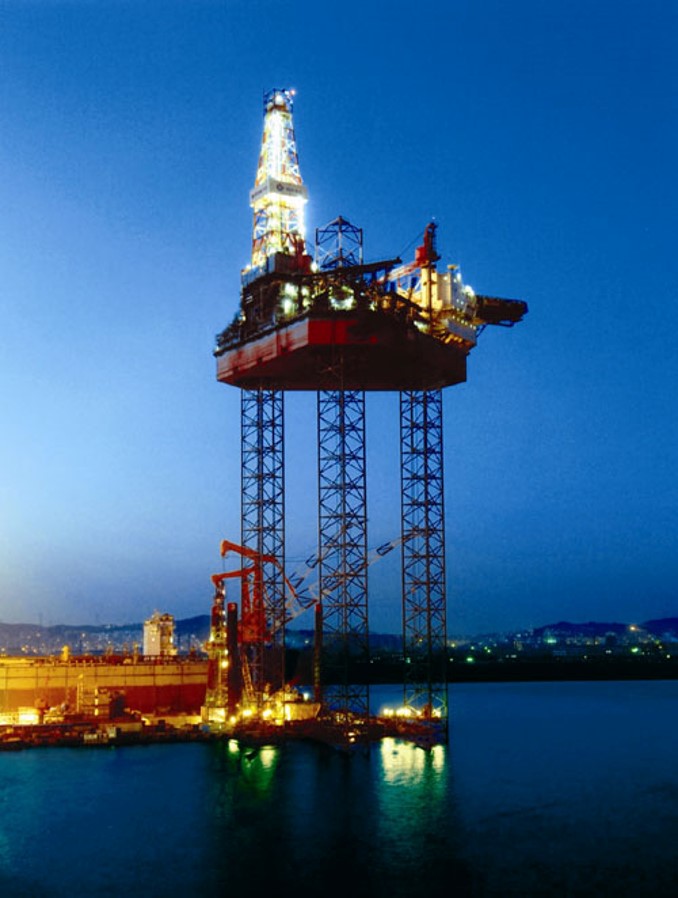

7.1 自升式钻井平台

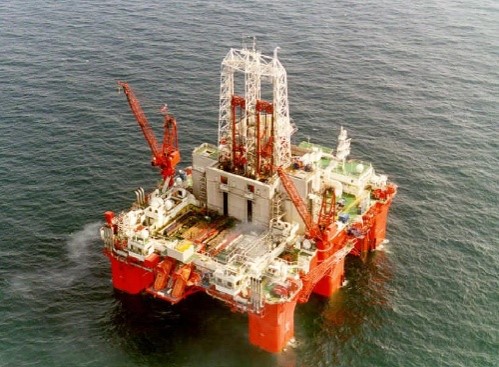

7.2 半潜式钻井平台
7.3 坐底式钻井平台

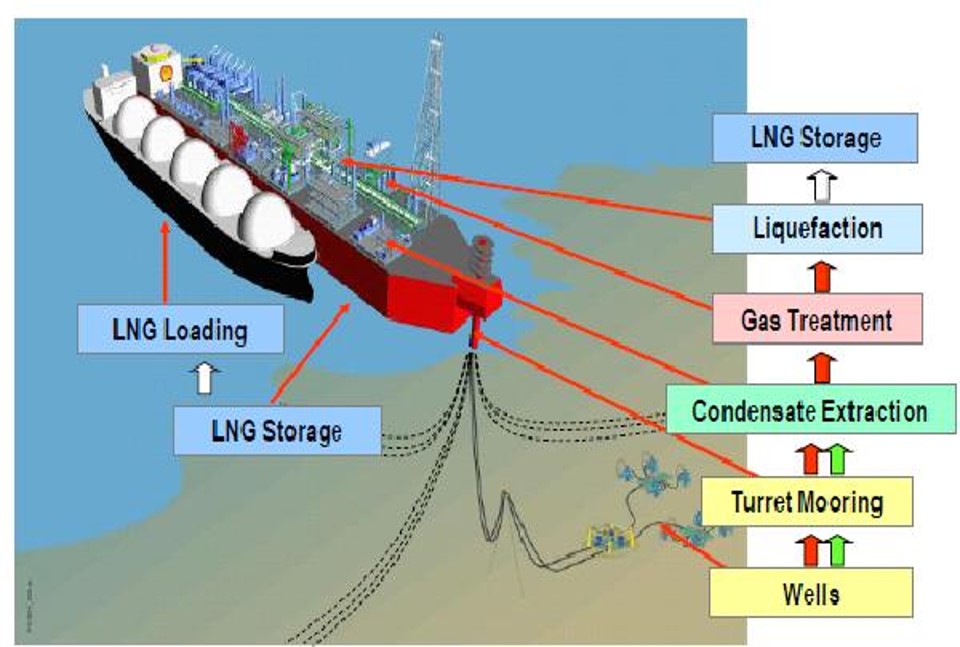

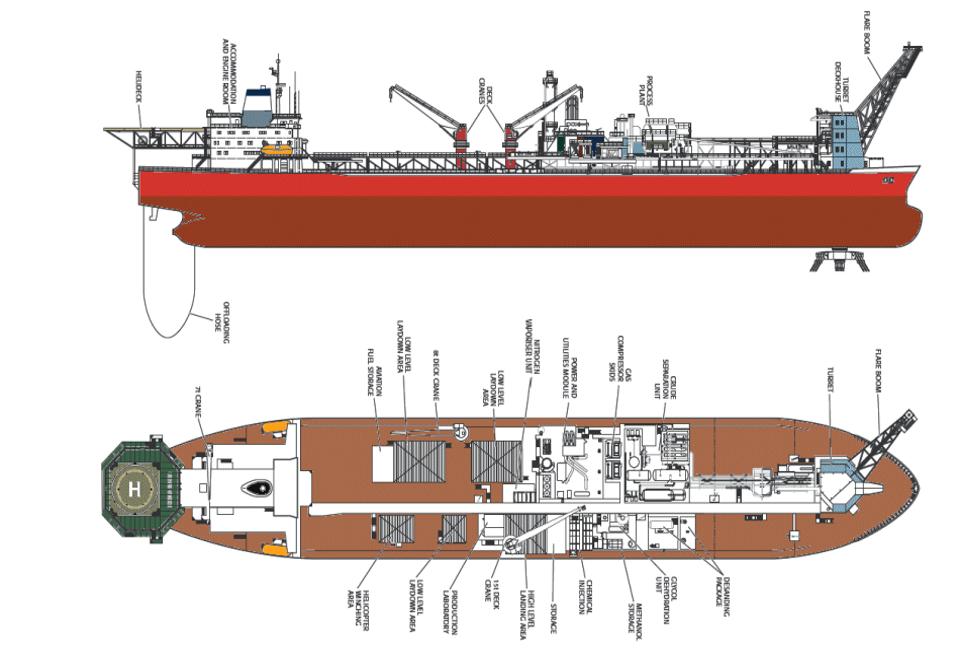

7.4 FPSO

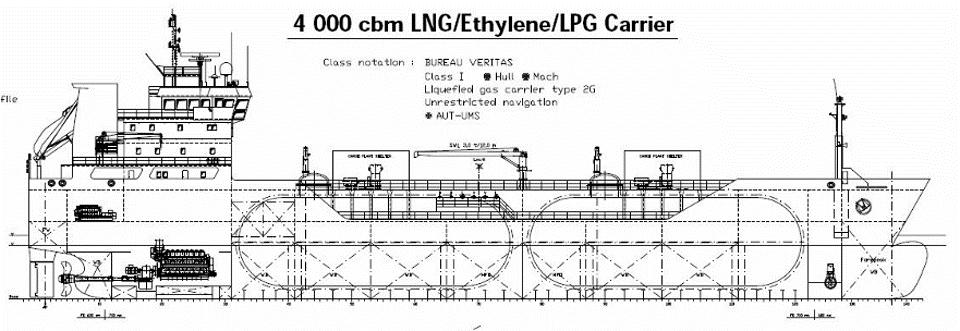

7.5 LNG船
7.6 化学品船

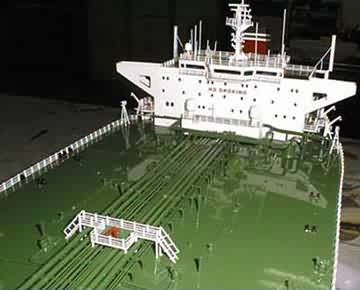

7.7 原油油轮
8. 安全第一
