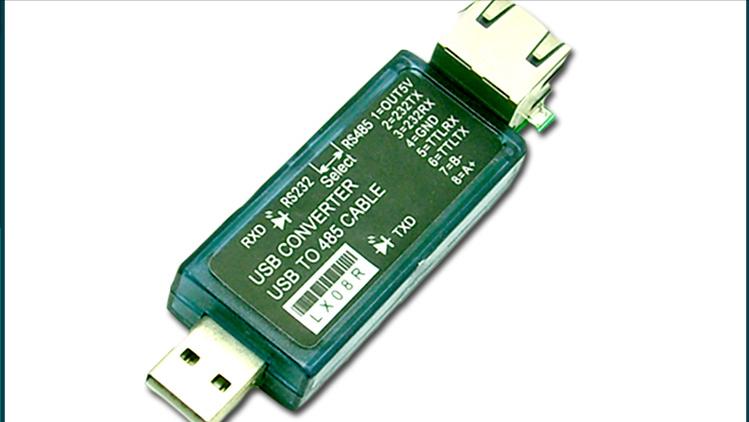

1，产品简介
数之路 USB 转网口 RJ45 串口转换器， LX08R USB-RS232，USB-RS485，USB 转 TTL，
双向传输，三合一。
2，基本参数
★软件支持 Win98, Win2000, WinXP,Win7,Win8,Win10,vista,Linux,Android
★支持 USB 转 RS232/RS485/TTL 多功能。
★支持 STC 单片机*载下**。
★支持 115200 高波特率。
★支持窗口设置调试。
★配送有串口调试软件。
★优于市面上其它 USB 转接器。
★接线方式更加适合买家的 DIY 需要，注意网口的线序一样。
★长 85MM 宽 26MM 厚 18MM。
★不用外接电源 USB 接口到电脑端，可搭配端子接线头，直接端子接线。
★可以向外部设备提供 5V,200MA 电流，可以为单片机*载下**解决外部电源。
★TVS 瞬态保护功能，CH340 芯片。
★配有收发指示灯，LX08R 插到电脑的 USB 口，发送 TX 时红灯闪烁，接收 RX 时
蓝灯闪烁。
★LX08R 网口上的灯，发送数据闪黄灯，接收数据闪蓝灯
3，硬件接线
收到转换器后先放掉手上的静电,开关打向你所需要的接口边
制作好的接口线接入到转换器的端子中
USB 口插入电脑的 USB 接口中
(注意不要插上后再推开关)
1,使用 232 口时,请确认开关已打向 232,
TX 接入 2 脚, RX 接入 3 脚,GND 接入 4 脚。
2,使用 485 口时，请确认已把开关打向 485
Tx 接入 A+（即 7 脚）,RX 接入 B-（即 8 脚）。 LX08R 产品说明书
产品接线方式详细可见标签。通电后即有指示灯闪烁。
4 / 22
3,使用 TTL 口时，请确认已把开关打向 232
TX 接入 6 脚, RX 接入 5 脚,GND 接入 4 脚。
如果是搭配端子接线头的客户；不用考虑线序的问题，LX08R 网口的线序，对应
端子接线头的 1 至 8。

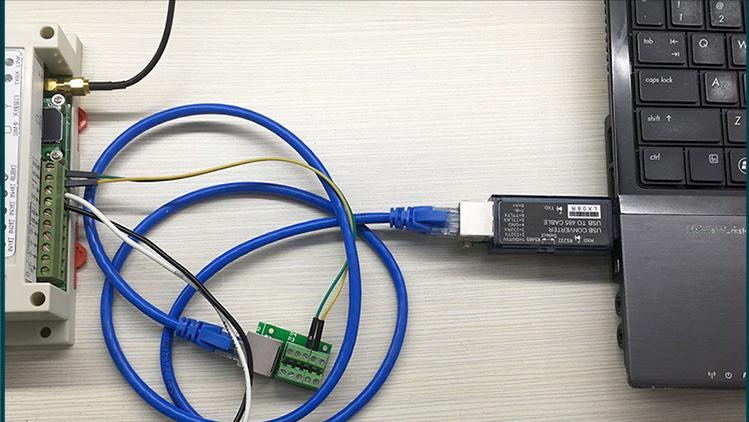

USB接入到电脑USB口上，通过网线接入到客户的串口设备
