540kHz在展会上发射信号，全国电波热点探险队在两个展位上将展示无电源收音机和零部件销售&制作洽谈

业余无线电爱好者的中心，享受用矿石收音机（无电源收音机）的魅力，地方小组「全国·无线电波热点探险队」将在「火腿博览会2019」展位号码J-13和C-060进行展示，锗(矿石)ra作为吉卜力工作室的原创"矿石收音机"的重点进行展示，现场将进行零部件销售洽谈等。走近 深奥的矿石收音机的世界。可以说这是绝无仅有的机会吧。

自制锗收音机等原创的“矿石收音机”，享受着寻找电波的“全国·电波热点探险队”，成员重新开发了的矿石收音机的许多，火腿在展览会场展示、发表。另外，还将进行制作所需的零部件销售、制作商谈等。

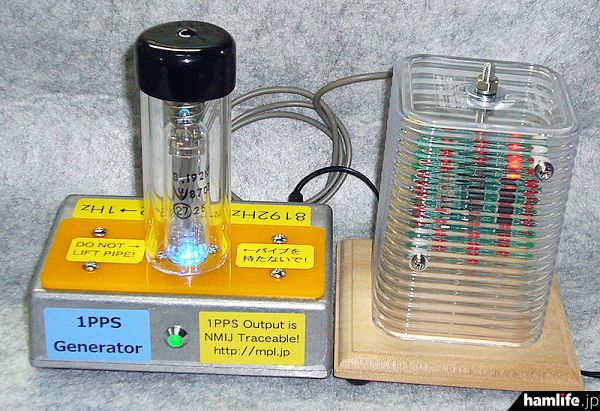

8192Hz晶体振荡器“1PPS发生器”

本次展品的重点是将8192Hz矿石晶体振荡器进行二进制分周的“1PPS发生器”。因为属于耳朵可听频段的振荡频率，所以对于能够听到振荡音的理科教材等非常方便。据说人能听到的声音的范围是20～20000Hz。虽然上了年纪，听起来很难，但是你能感觉到8192Hz的声音吗？

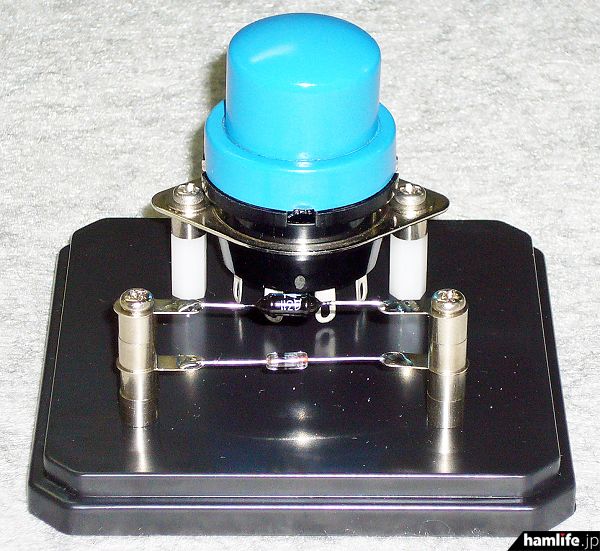

锗二极管试制品（蓝色案例试制品）

二极管前向电压比较图

此外，“将无电源收音机、晶体管收音机、接收机调到540kHz！”举办这样的活动。只有在火腿博览会期间才特设“540kHz哆啦A梦标准电波发送站”。因为会场上没有时间同步，所以只想感受以前的短波JJY的气氛。

“触摸哆啦A梦的头部，就能听到令人怀念的女主播短波JJY哦”。据说因为晶体管收音机可以很好地听见。

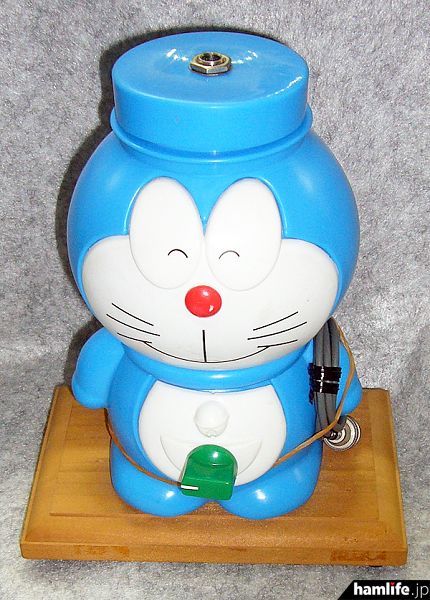

540kHz哆啦A梦标准电波发送站。摸着哆啦A梦的头，听听JJY女火腿的声音吧！

source: hamlife.jp

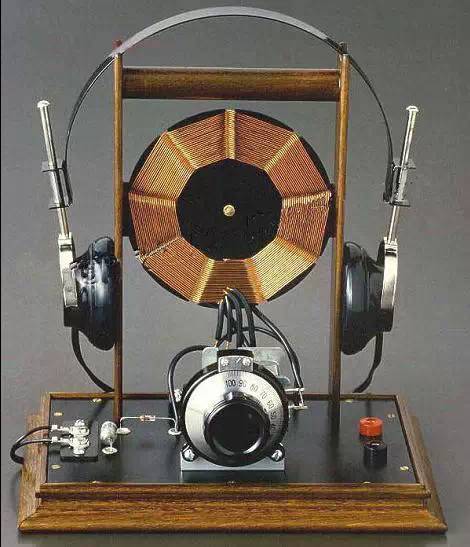

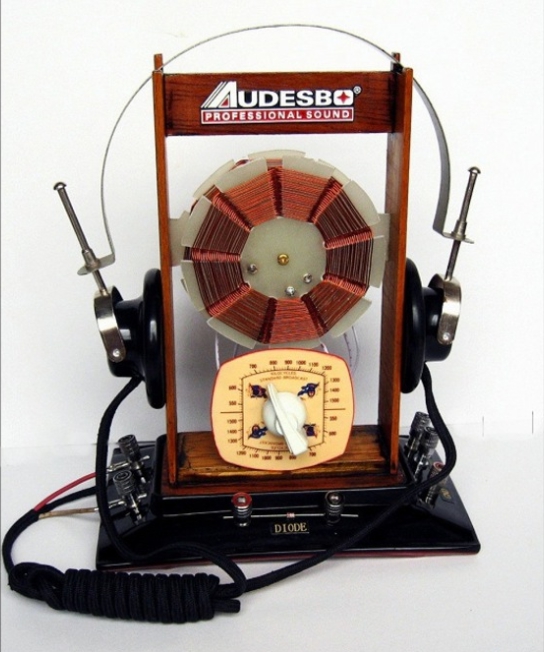

矿石收音机是指用矿石做检波器，辅以天线、地线和基本调谐回路组成的无源收音机，它是最简单的无线电接收装置，能用于中波无线电广播的接收。现在，大家习惯把那些不使用电源，电路里只有一个半导体元件的收音机统称为“矿石收音机”。

早期矿石收音机的检波器直接用天然矿石制作，使用时需调整金属探针在矿石上的压力和方位。后来无线电爱好者使用锗二极管替代了矿石。中国的老无线电爱好者凡是玩过矿石机的都应该记得2AP9这个充满怀念的二极管型号。

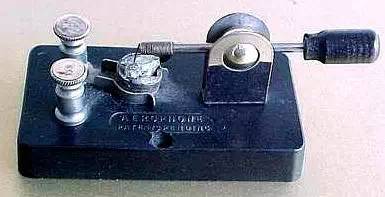

由矿石构成的检波二极管

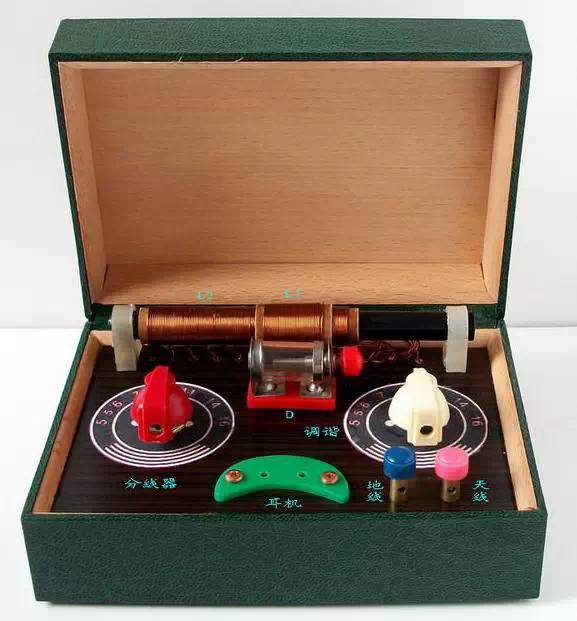

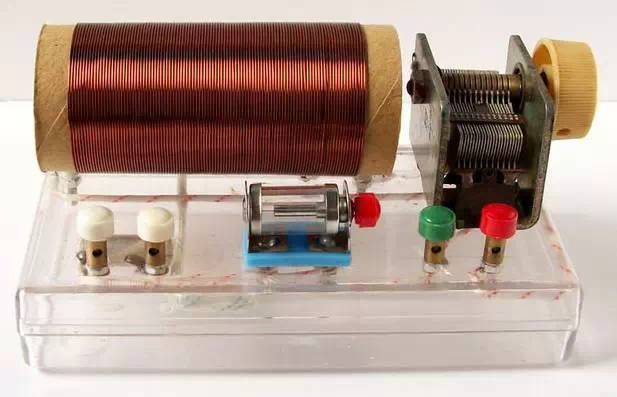

简单的矿石收音机只有一个线圈、可变电容器、检波器和耳机构成，由于只有一个调谐回路而被称为“单回路矿石收音机”。

矿石收音机的优点

• 无需用电源，节能环保。
• 可以用来测试天线或地线的效率。
• 矿石机很有吸引力，可以引导初学者进入无线电领域。
• 线路简单，容易制作。
• 接上功放机，可收听到最佳音质的AM广播。
• 终身可用，免除维修费用。

缺点

• 音量小
• 需要很长（五六米）的天线。还需要地线。

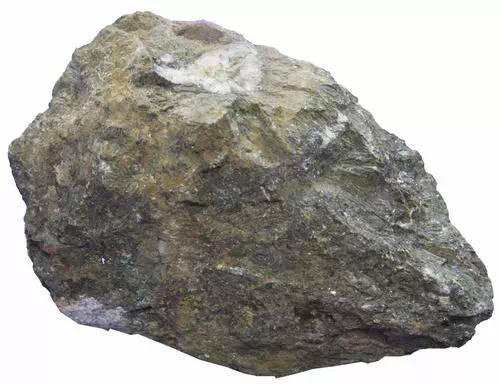

方铅矿检波器

方铅矿（即硫化铅，PbS），方铅矿族矿物，等轴晶系，常呈立方体的晶形，集合体通常为粒状或致密块状。铅灰色，金属光泽，硬度为2.5，具有弱导电性和良检波性，用方铅矿构成的检波器是最正宗的矿石检波器。

氧化铜检波器

取一段直径3－5毫米，长度为20－30毫米的铜丝，用细砂纸擦的发亮，然后放到酒精喷灯上烧得发红，于是铜丝上就形成了氧化层，迅速将铜丝放入氨液中。然后将铜丝的一端5-6毫米的一段刮光，再把一根细铜丝（可以用导线）绕在刮光的一端，再拿一根细铜丝绕到没刮光的一段，这样检波器就做成了。

一次制作一个好的检波器往往办不到，可以多做几只使用。如果做的多还可以送给周围的无线电爱好者。这种检波器在50年代的苏联非常盛行。但它的效果不如方铅矿晶体检波器和石墨检波器好。
