前不久在网上看到一款1.5元包邮的明装LED轨道灯，很便宜，于是就买回来看看内部的LED灯珠和恒流驱动电路究竟怎么样。收到后，通电实测还不错。

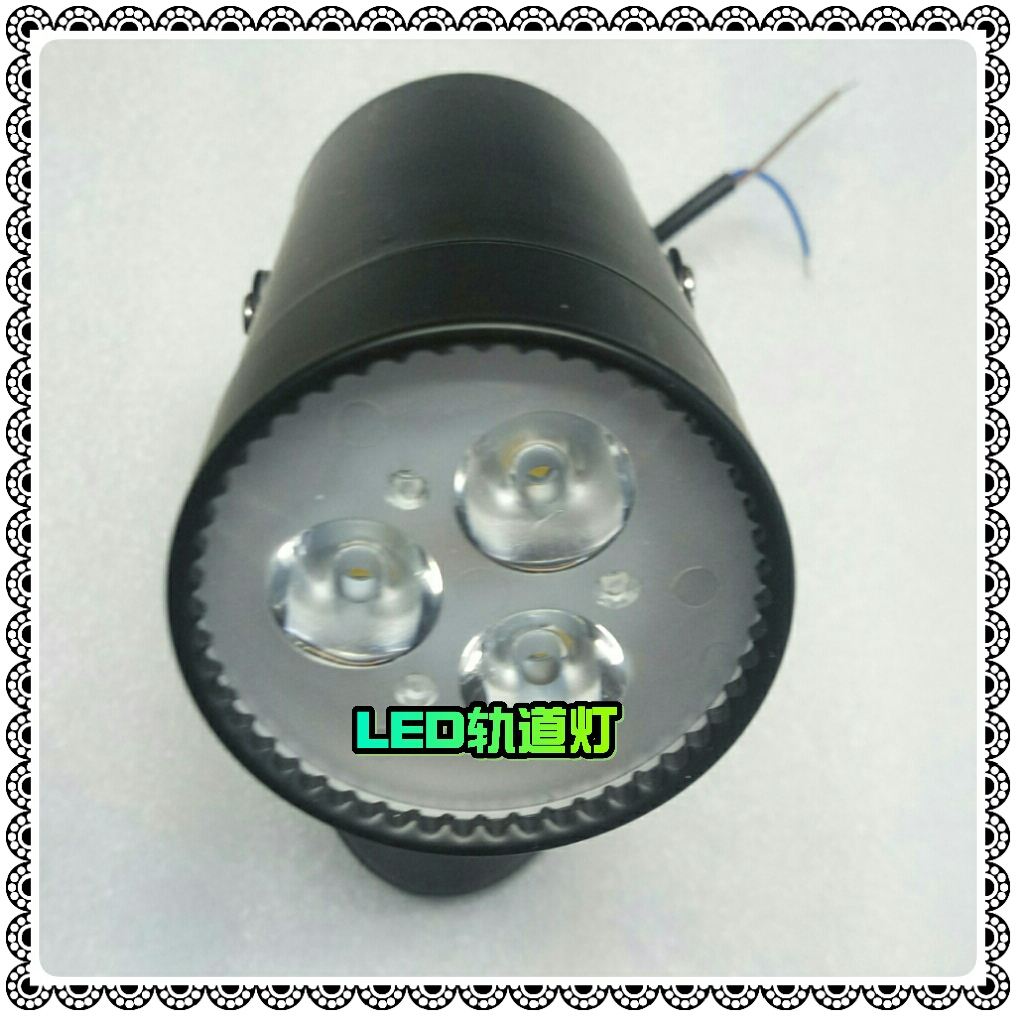

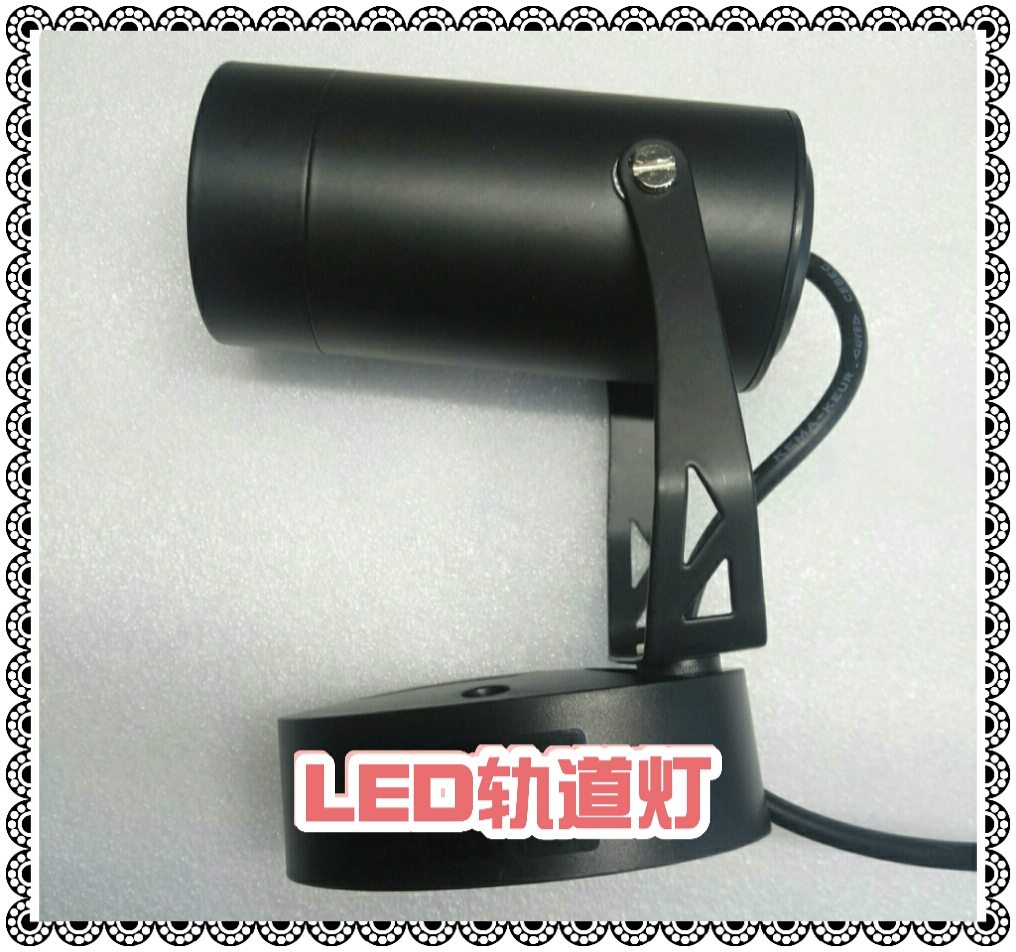

▲ LED轨道灯的外形。

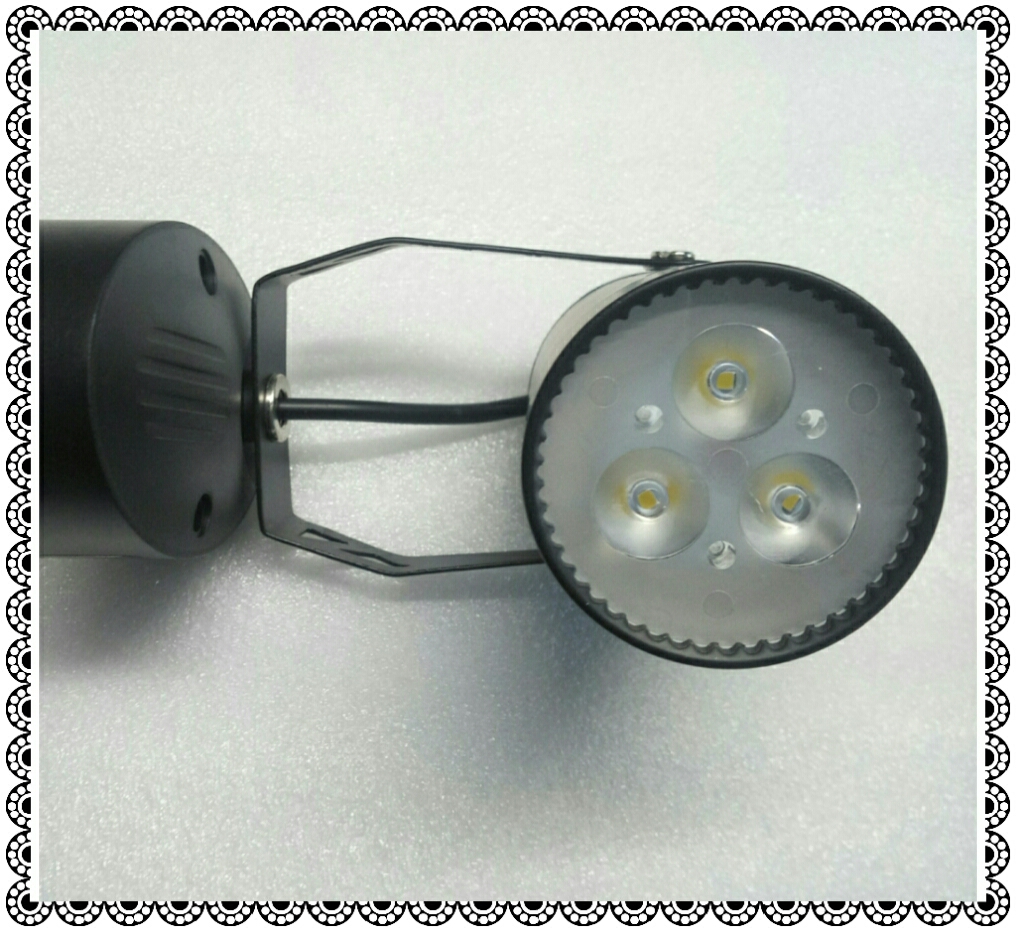

▲ LED轨道灯的外形。
▲ LED轨道灯内部的恒流驱动器和贴片白光LED灯珠。
这款恒流驱动器的输入电压范围为交流85～265V，输出功率为3W。若将这个恒流驱动器拆除，做个LED小夜灯也不错。

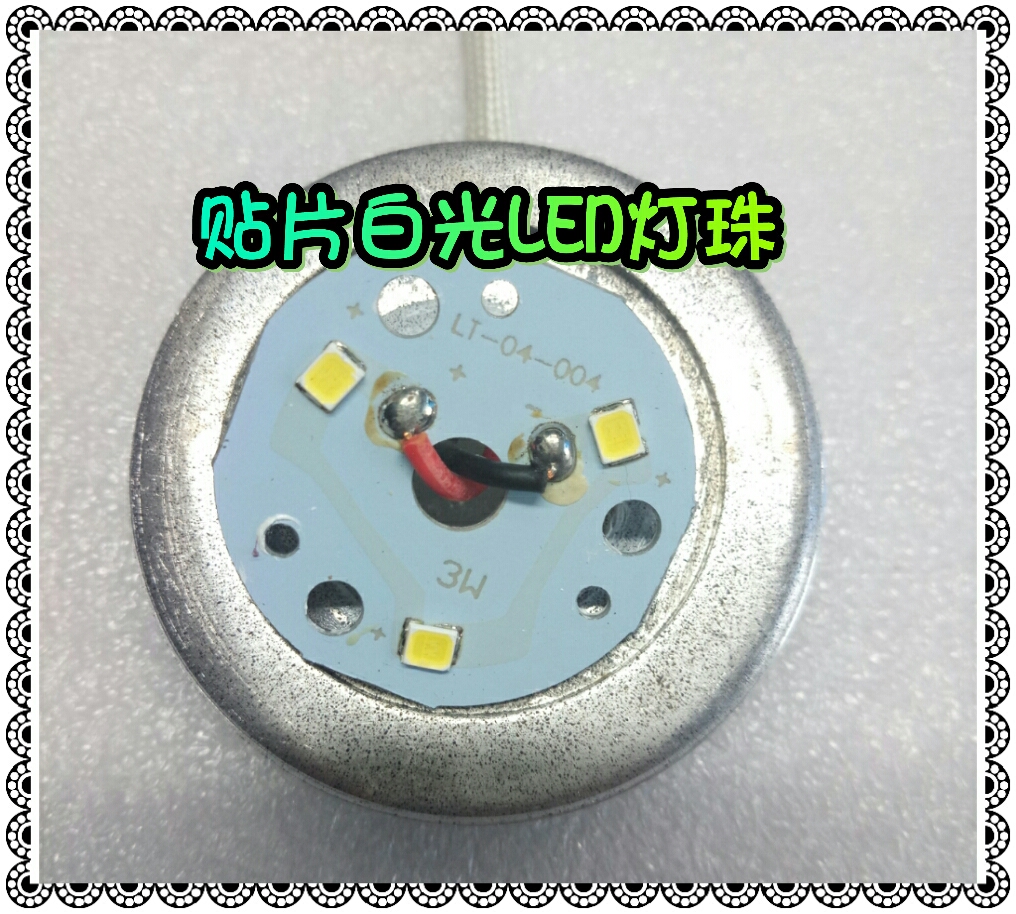

▲ LED灯珠为3个贴片高亮度白光LED灯珠，直接焊接在铝基板上。

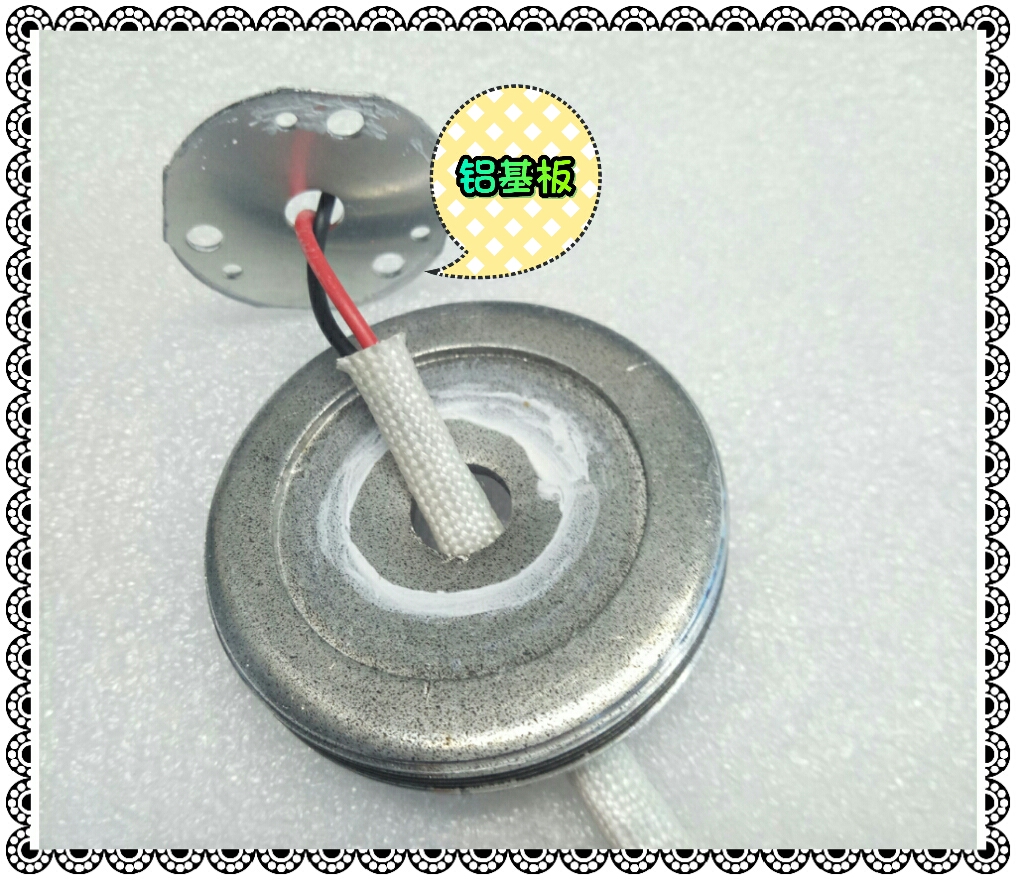

▲ 铝基板背面涂抹有少量导热硅脂。

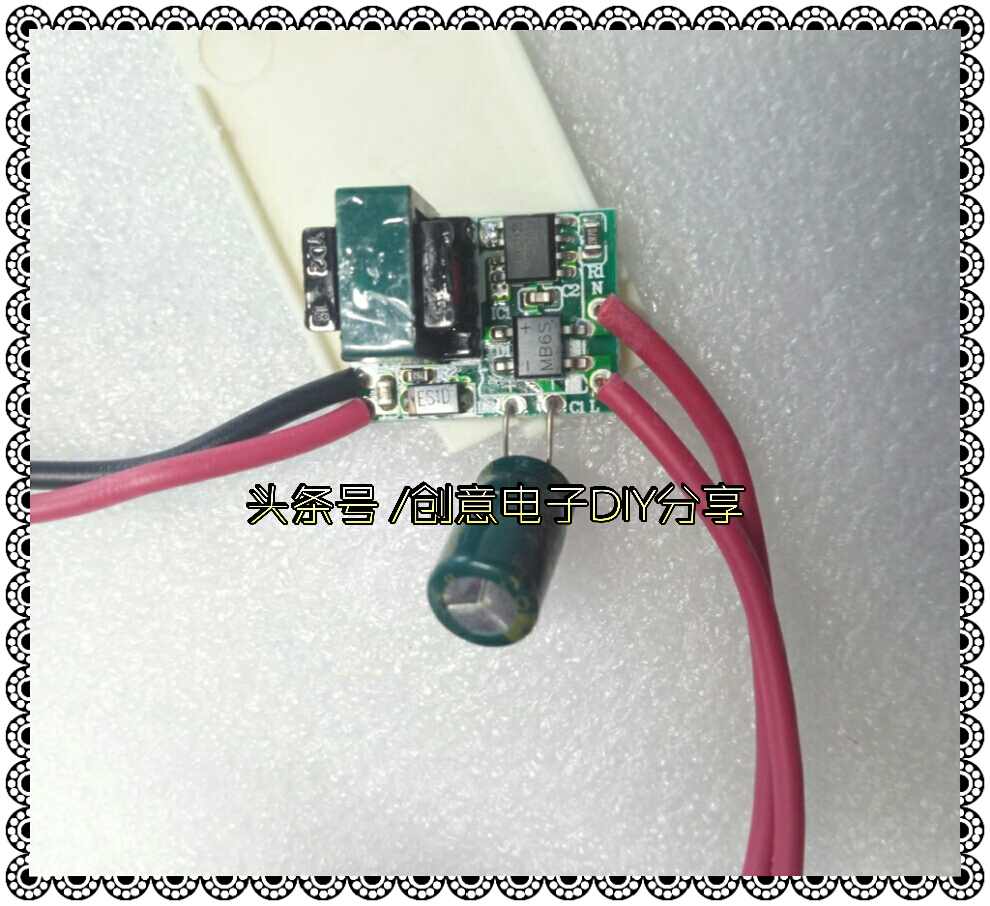

▲ LED轨道灯的恒流驱动电路。
上图为这款3W的LED轨道灯的电路板，上面的MB6S为SOP-4封装的整流桥，其耐压值为600V，整流电流为0.5A，这是LED灯里很常用的一个贴片整流桥。恒流驱动IC的型号为HXS9125，这个IC不太常用。

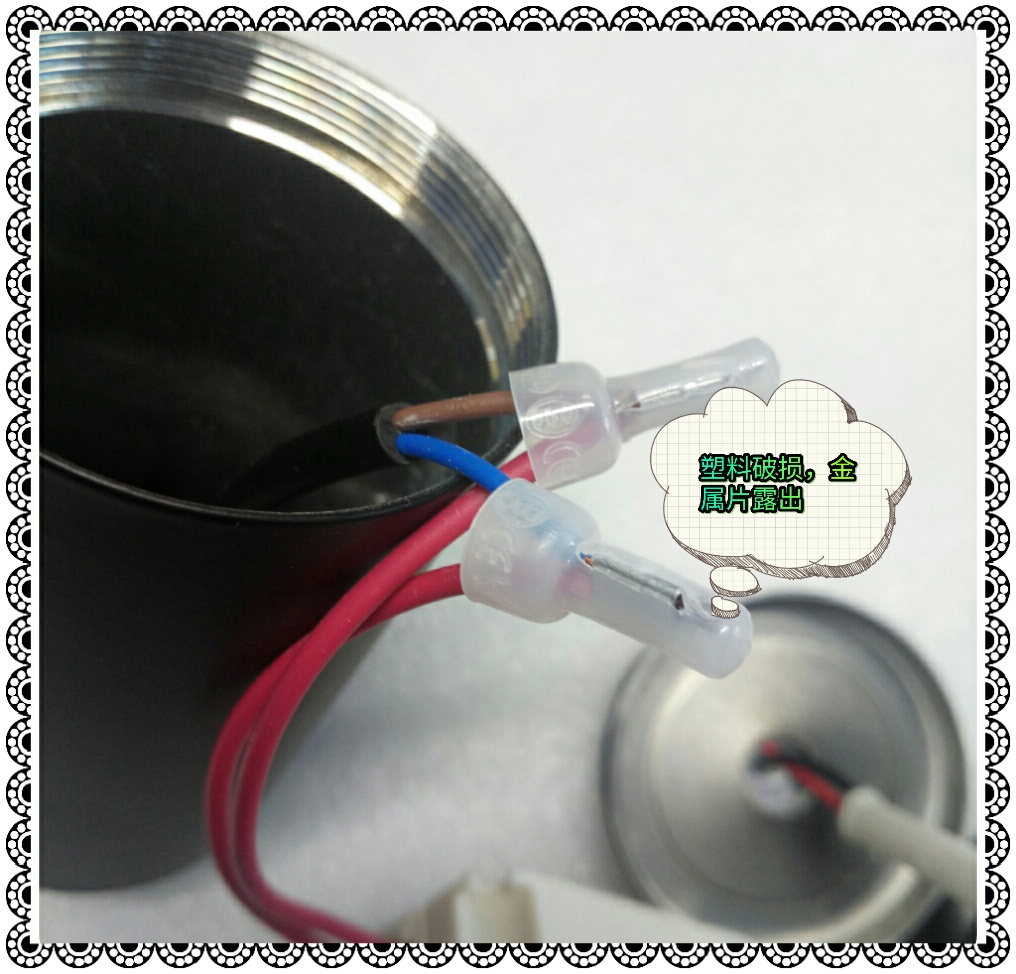

▲ LED轨道灯内部导线采用插接方式连接。不过图中连接交流220V的导线的塑料
帽有破损，这样装在金属筒状外壳内可能会导致外壳带交流220V高压。

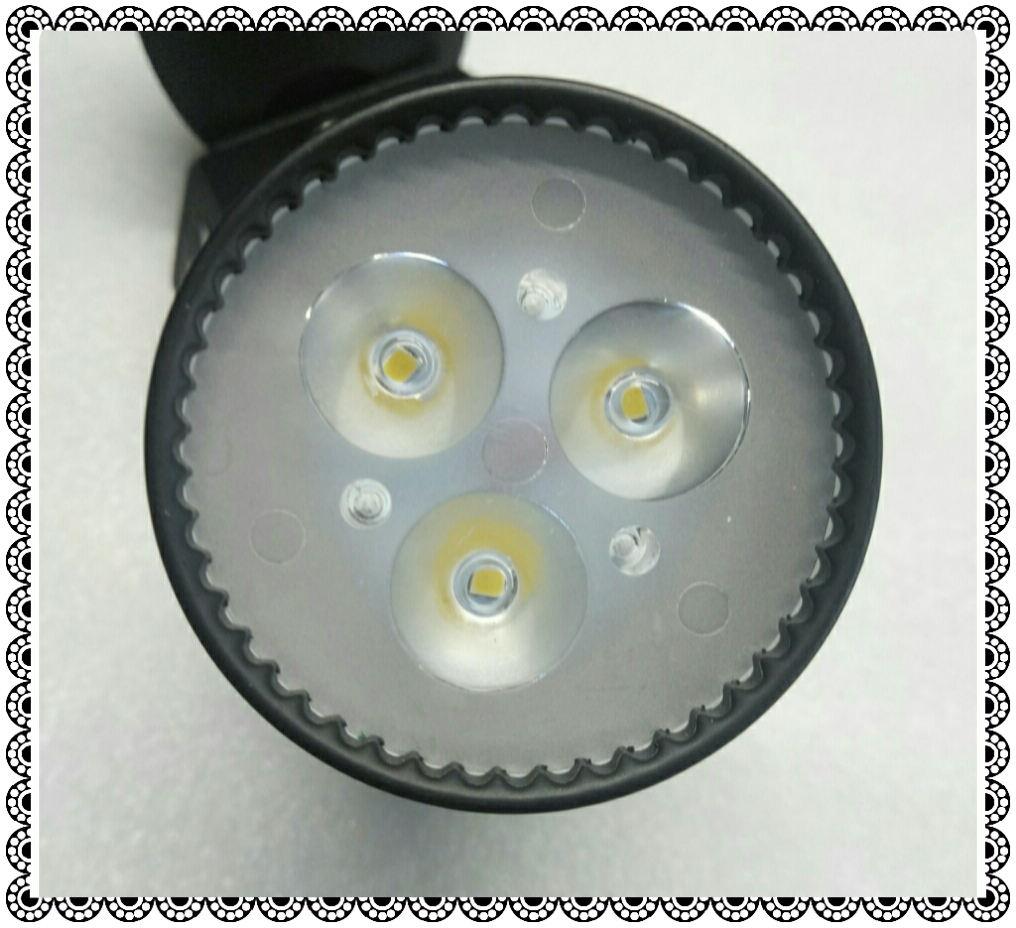

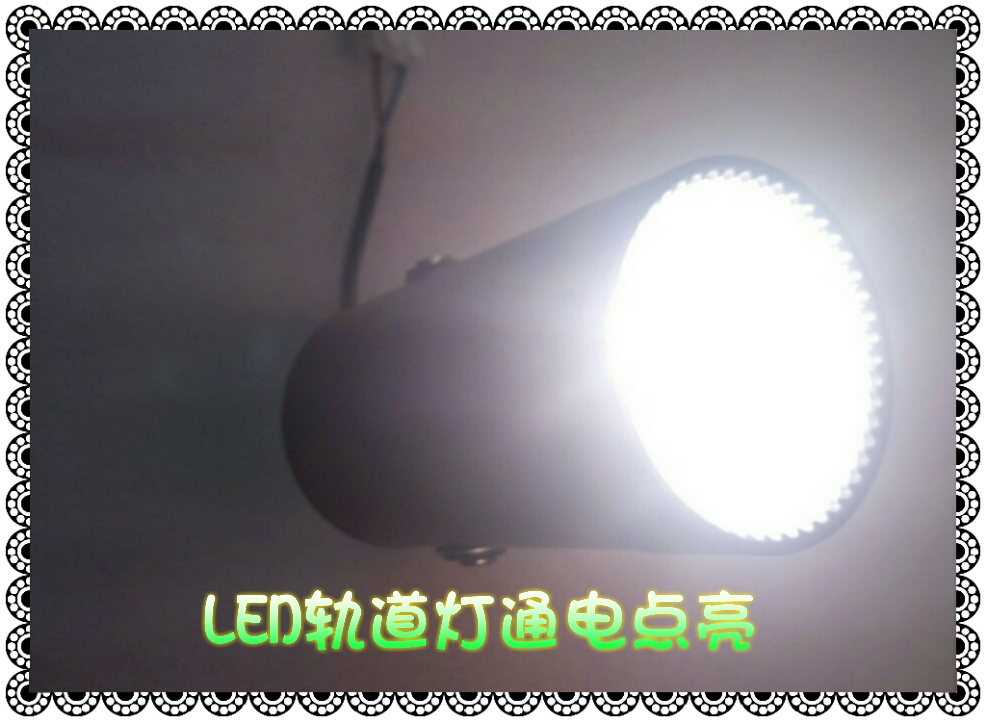

▲ LED轨道灯接通交流220V电源点亮。
这款220V的LED轨道灯略做改动，还可以改成用18650锂电池供电的。笔者买回来之后，将内部的恒流驱动器拆除，用一节18650锂电池供电，经升压后驱动3个白光LED灯珠点亮。锂电池和升压电路都可以装在轨道灯的外壳内。
