1、随意画一条直线，使用偏移命令，分别偏移5、11，形成三条直线，如图1
图1（利用偏移绘制3条直线）

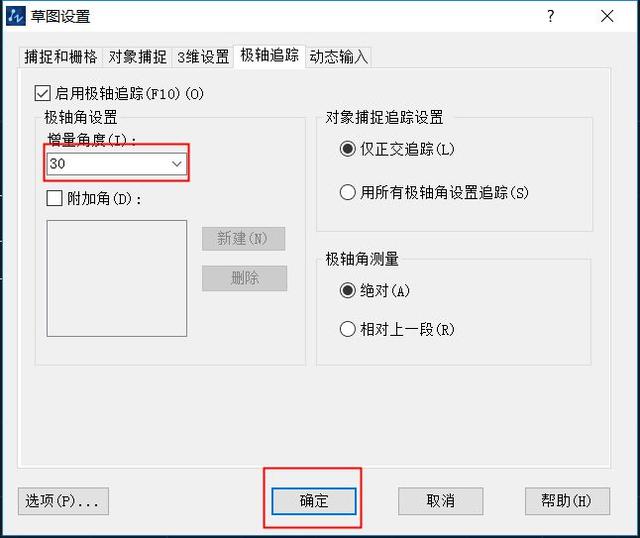

2、设置草图设置中的【极轴追踪】-【增量角度】选择30，点确定，如图2
图2（启动30度角的捕捉追踪）

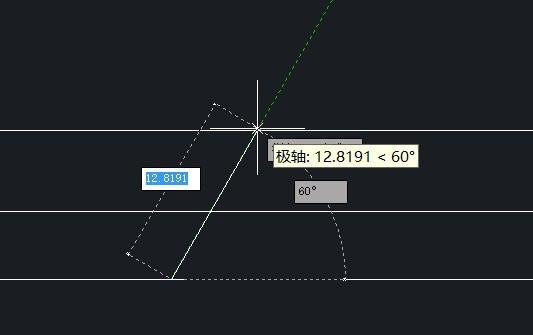

3、接下来，利用直线和捕捉，画粗糙度符号。设置的增量角度，每30度会显示绿色虚线。指定60度后在最上面直线上点确定。如图3
图3（找到60度角，画直线）

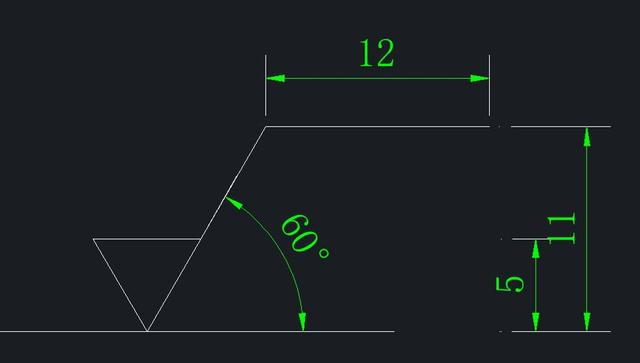

4、经过捕捉，最后得到粗糙度符号的绘制，如图4
图4（得到粗糙度符号）

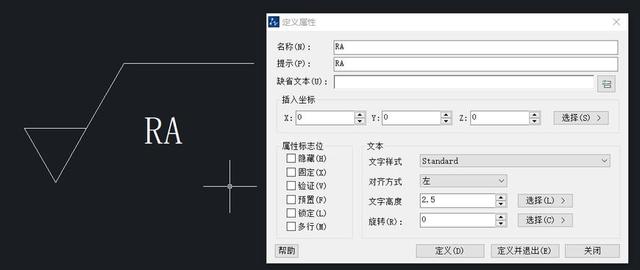

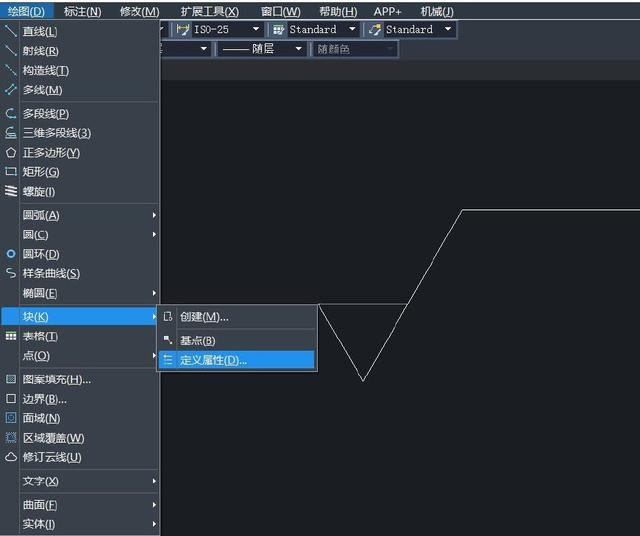

5、然后点击【绘图】——【块】——【定义属性】，对于指定属性的位置做好配置。如图5和图6
图5
图6
