天气越来越热，蚊子也多了起来，老妈说翻出来的电蚊拍用不起了，充电也没反应，就去看看，这电蚊拍是芭蕉扇外观
两层地网夹高压网结构
手柄处有显示窗

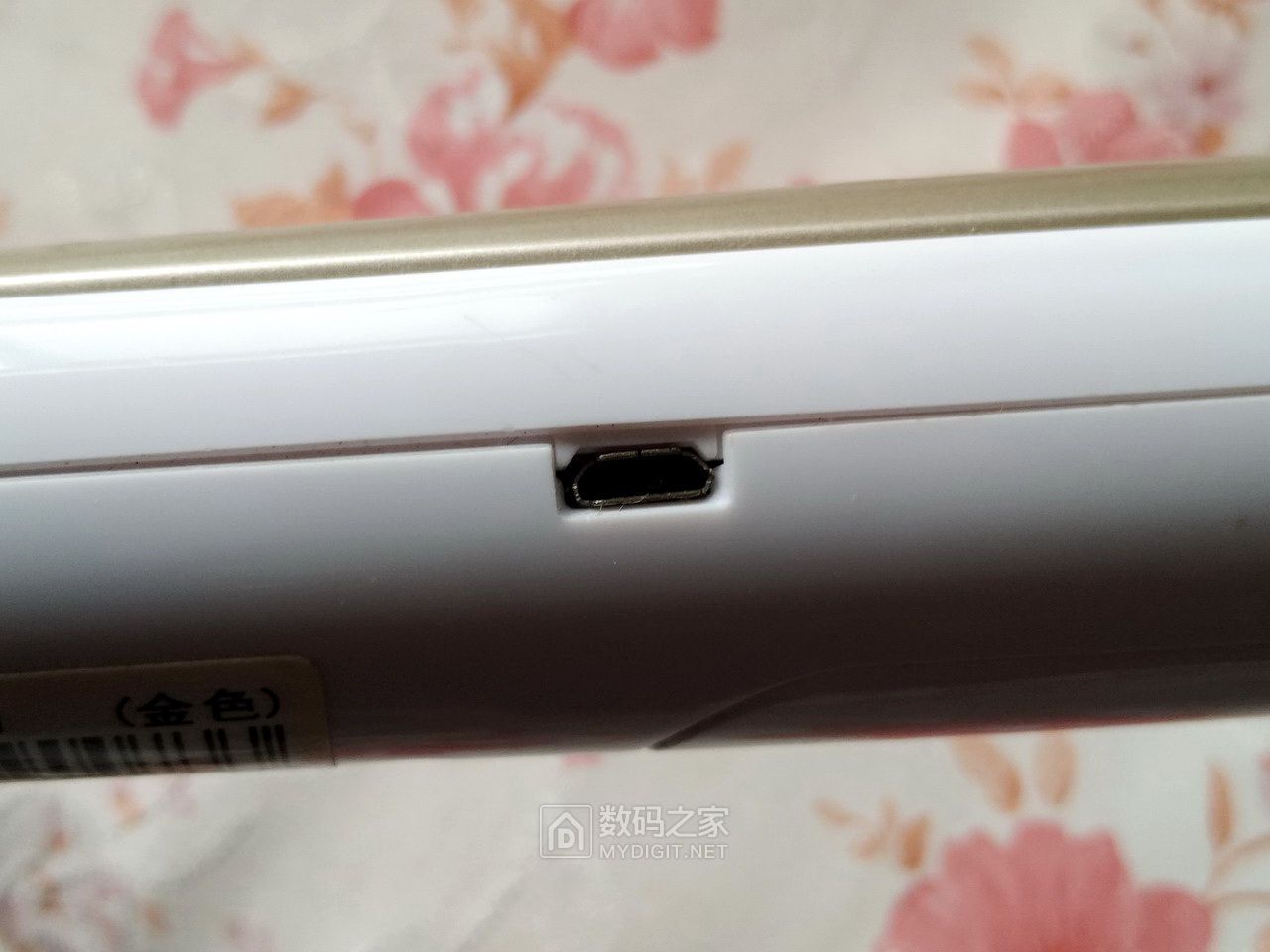

侧面是开关和充电口
背面中间是铭牌和条码
端部是电池盖
开关、充电，整个电蚊拍确实一点反应都没有，只能拆开看了，先拆电池盖，打码的18650电芯，标记容量1600mAh，生产日期应该是2017年。

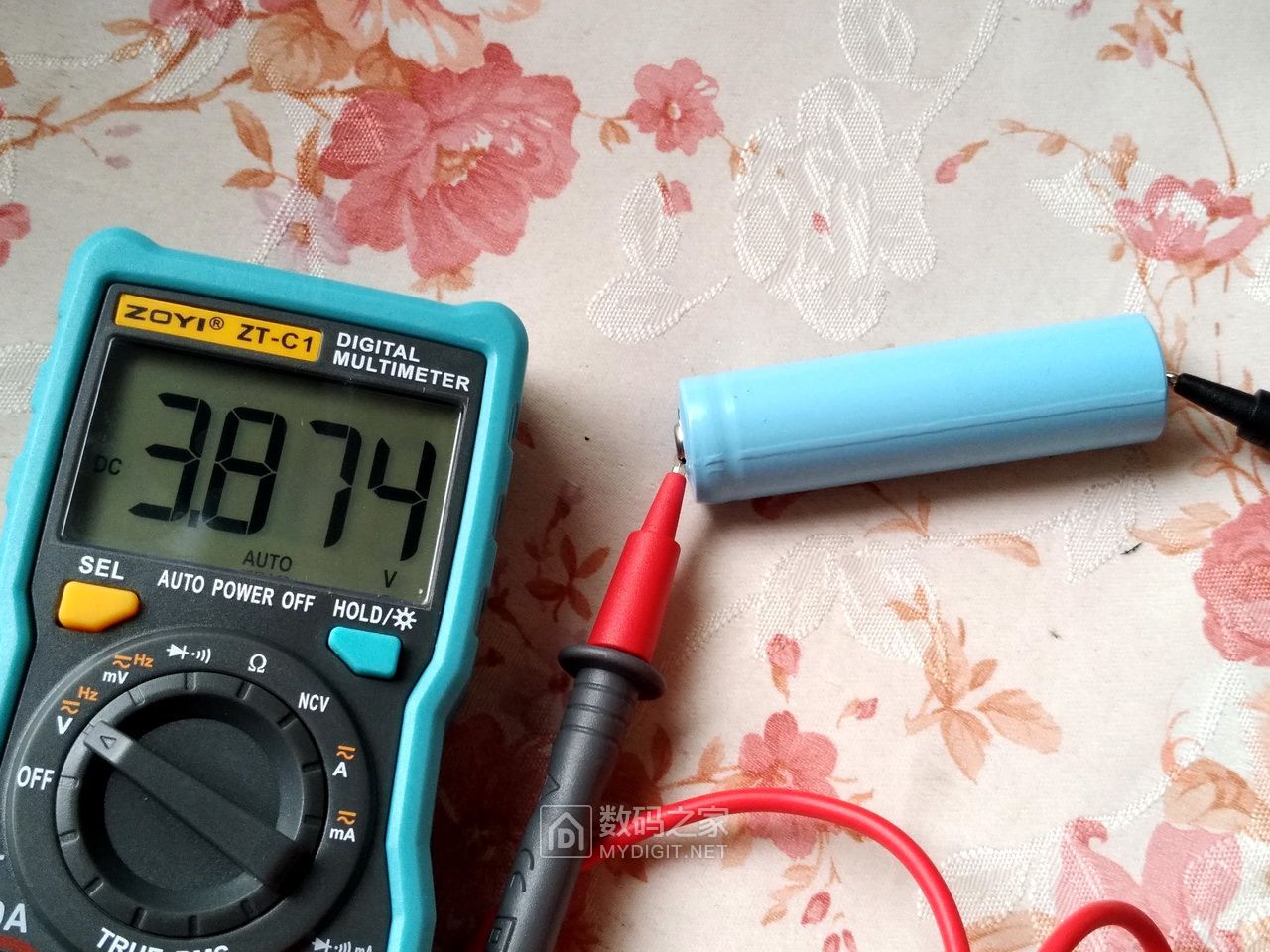

电池电不少，应该是充过一段时间的原因
继续手柄开壳

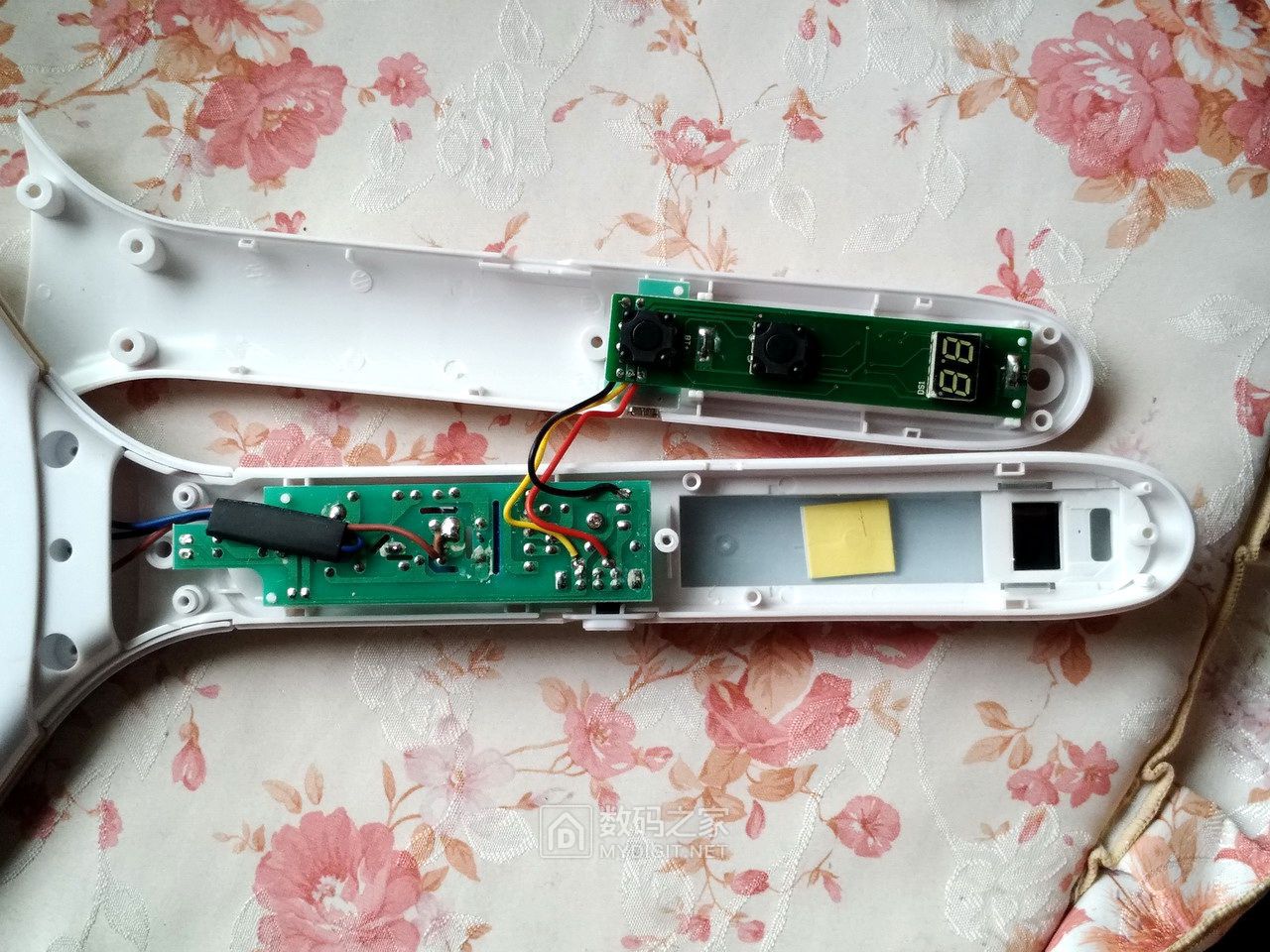

控制板部分

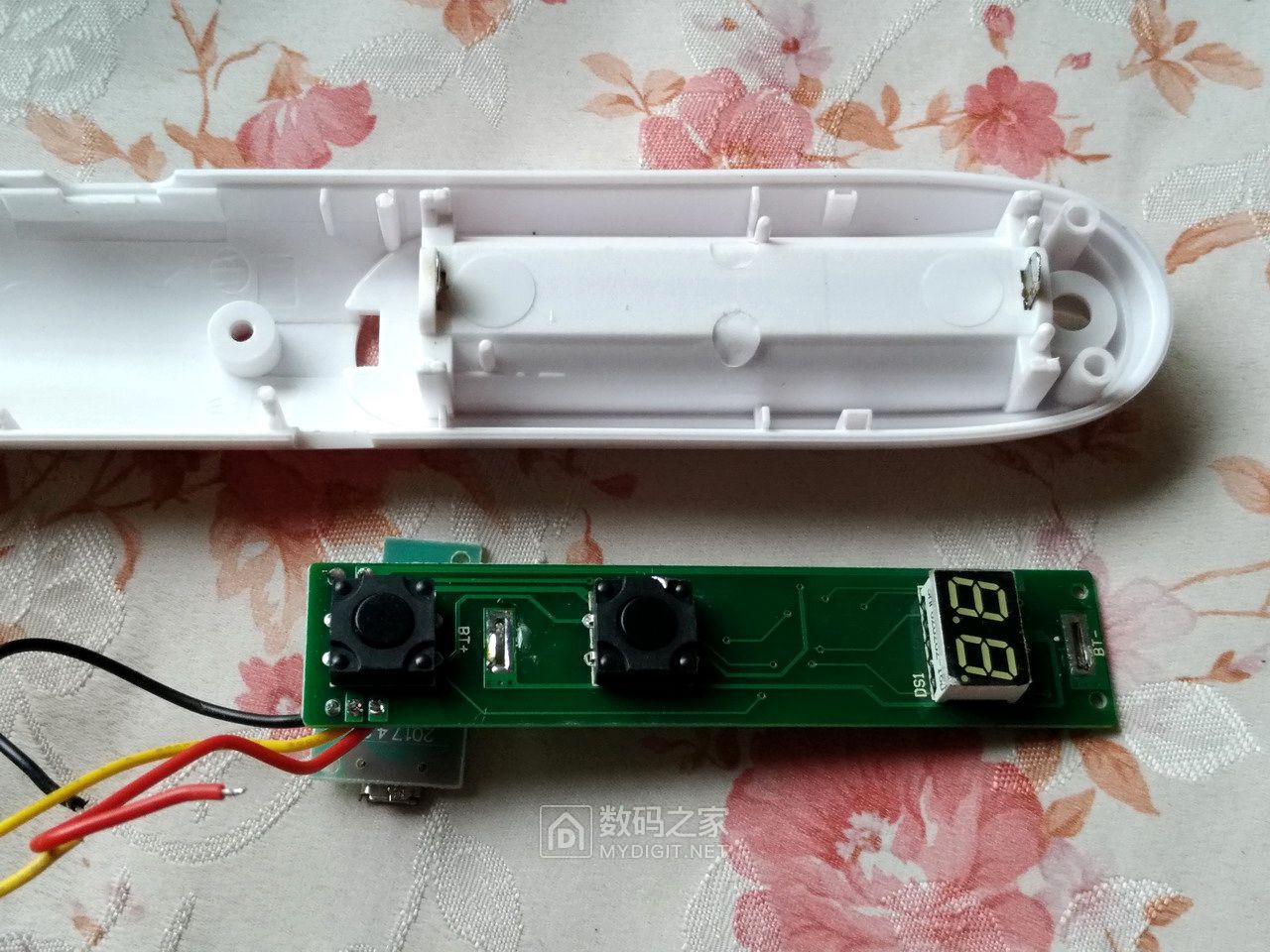

两个LED数码管
两个按键，这个电蚊拍是抓住手柄就能电蚊子的，不抓不电
板子正面没几个件，都在底面
高压板
看元件和一般铅酸的电蚊拍应该是一样的原理

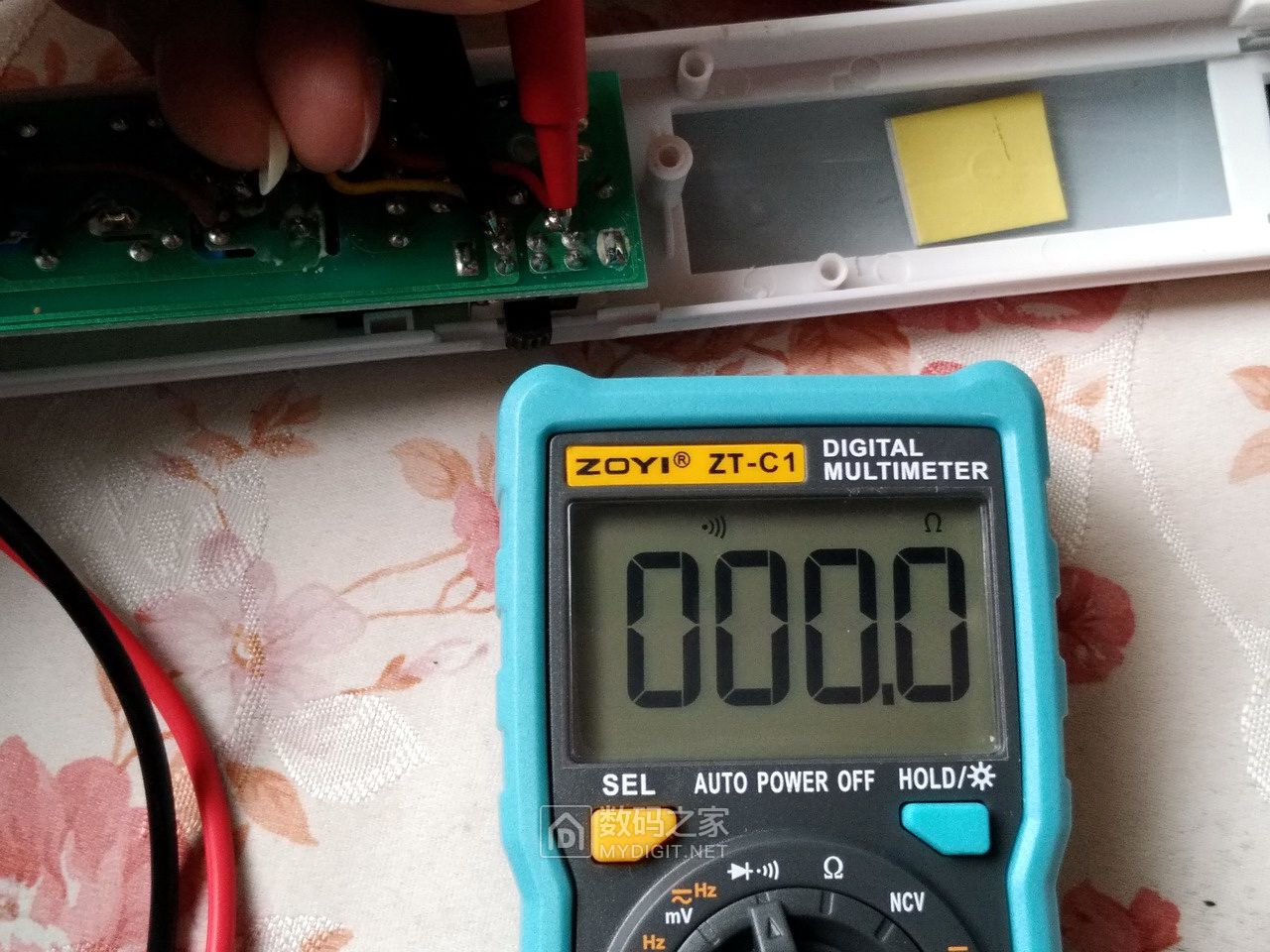

先测电源开关，木有开路或接触不良的问题
再把控制板拆下来
底面元器件还不少
充电接口板倒是简单

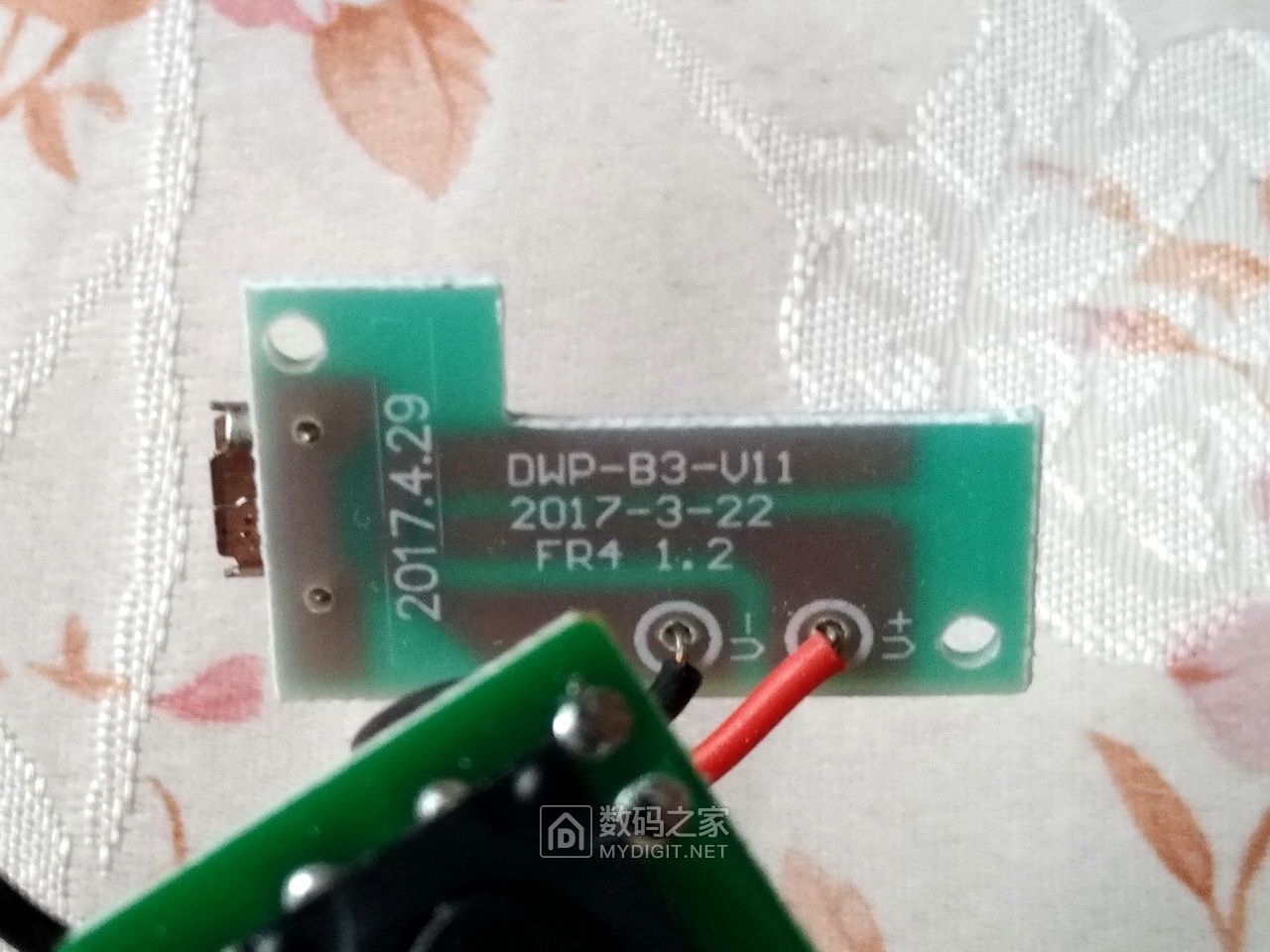

背面有版号等
控制板细节，左侧是充电电路部分 。

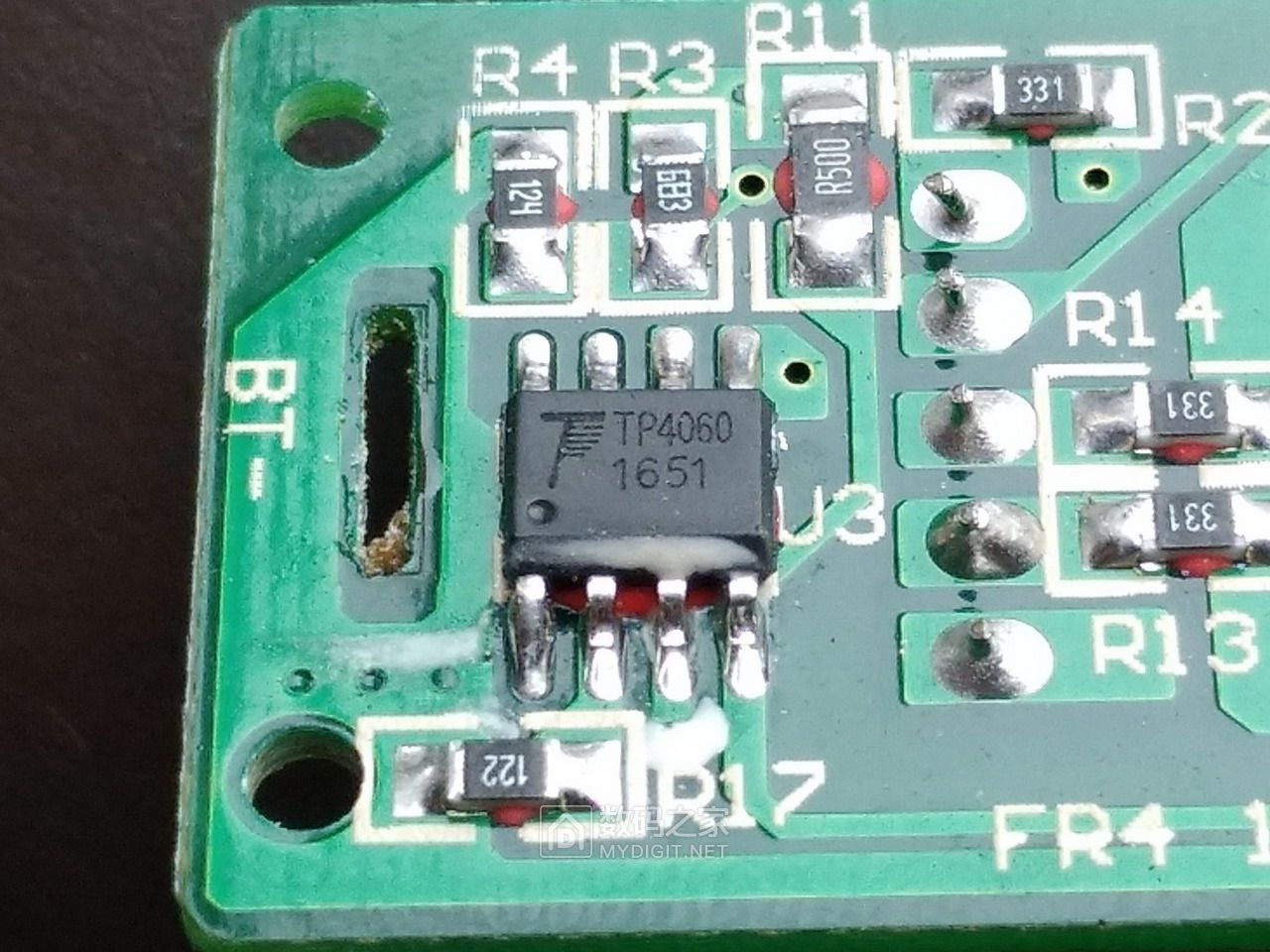

充电用了4060，比二极管+电阻放心多了
中间是主控部分
MCU芯片用的新唐的

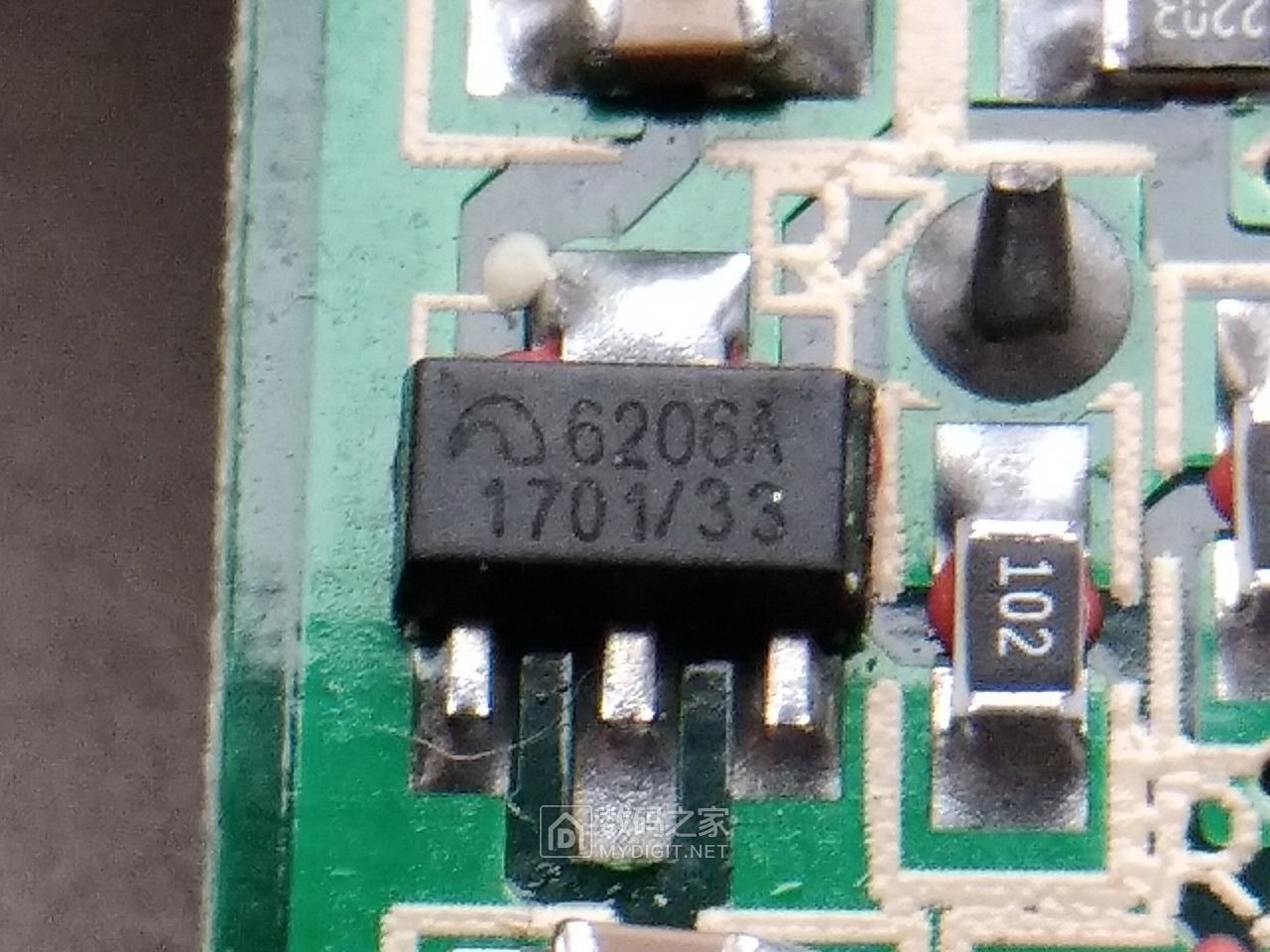

3.3V的LDO

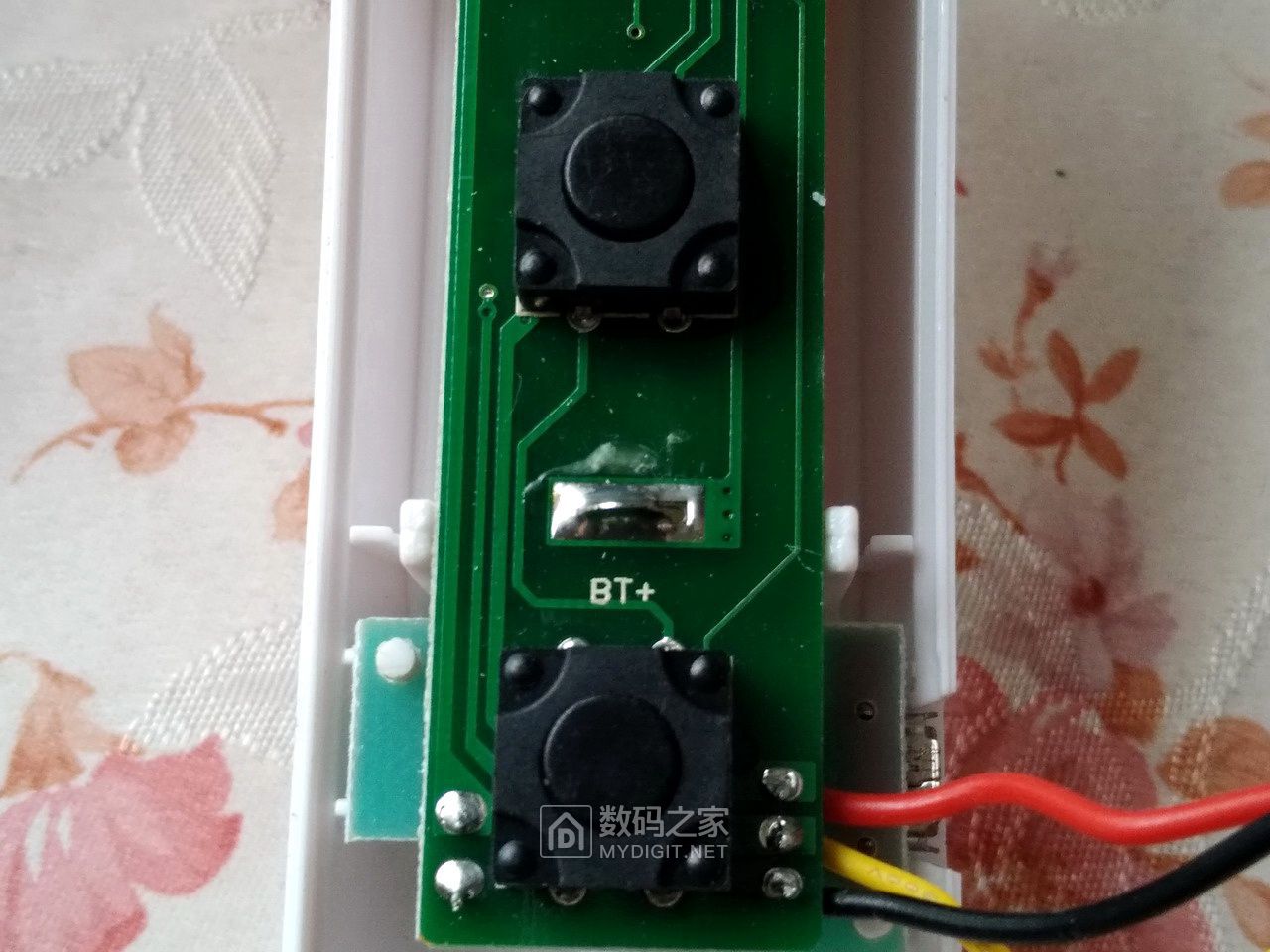

右侧是按键、接线等
发现这个贴片电源滤波电容有锡渣，估计是偶拆板子时抖上去的，扣掉，其他未见明显异常。
简单看下接线，把高压板分离后直接接3.7V锂电，终于亮灯了
试下高压部分
啪啪啪的很给力呀
看来就是控制板的问题，去掉高压板，单检测控制板。
MCU的电源没问题。
把大部分电路分析了一下，应该是这样的。
外围元器件测试均正常，判断可能是MCU虚焊。补焊之，通电后终于亮灯了
插电源充电，也有显示了
原样装好，插电，a、d、f段循环亮，表示充电ing
开电源显示“HI”，高压提醒吧
按下手柄，手柄前端LOGO点亮，老妈终于可以电蚊子了
最后附上后画的电路示意图，方便大家参考
这个米尼锂电电蚊拍的做工很不错，直接用锂电劲足、续航好，而且是电池仓设计，可方便更换电芯，这样的电蚊拍可以做便宜点，也省得铅酸的垃圾货满天飞了。
欢迎大家围观、指点，谢谢先！
