二次顶出模具结构*载下**，连体件模具图档 中磊教育图纸编号：W-27

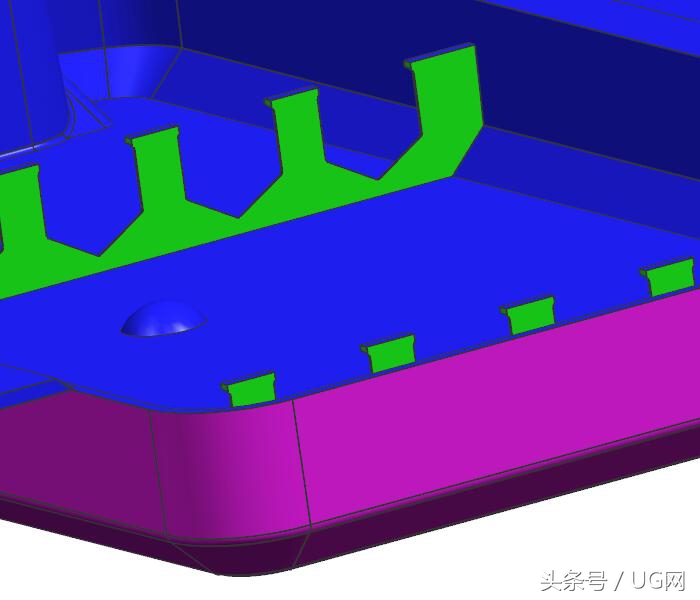

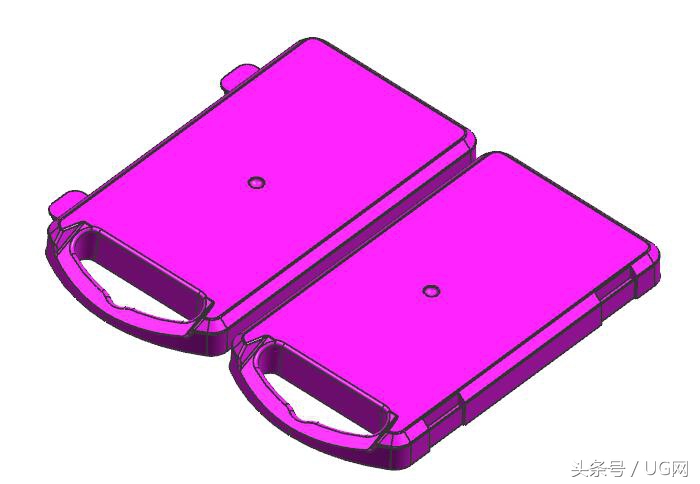

这是一个工具箱产品，产品生产出来后，合在一起，可以放置常用的工具，比如螺丝刀之类的；产品内部中间有两条骨位，骨位上都带有小扣；

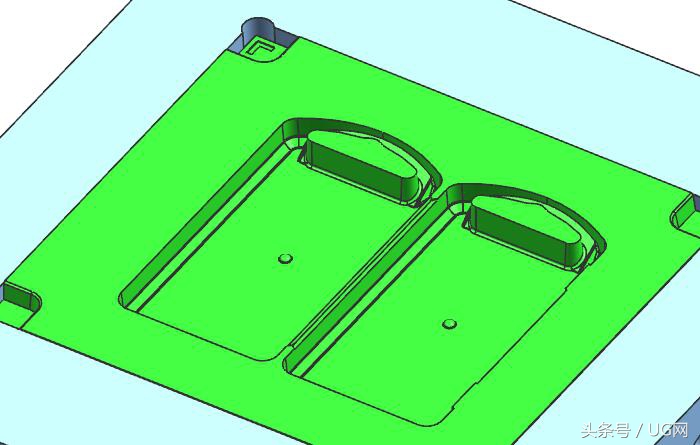

二次顶出模具结构*载下**，连体件模具图档前模的结构较间单，也没有什么结构；

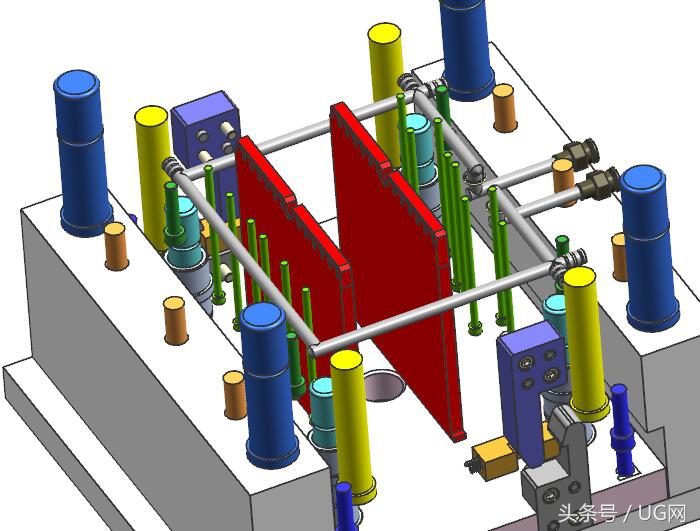

由于产品上的骨位是整体，把其拆成了镶件，又考虑到其顶出的原因，在模具设计时，骨位镶件起到了顶出的功能；

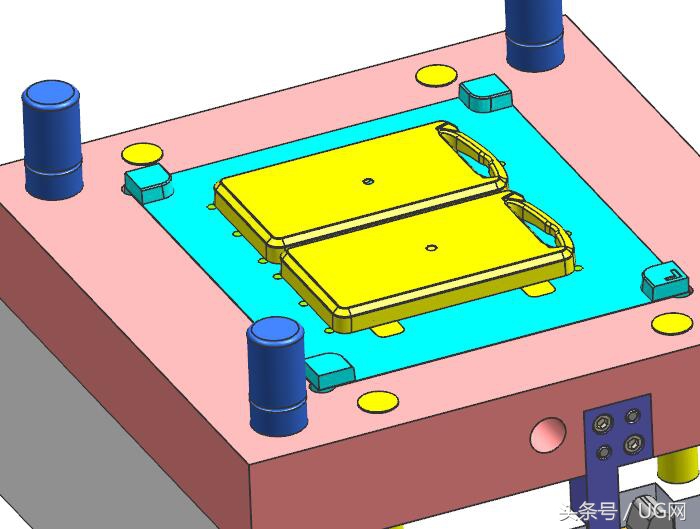

二次顶出模具结构*载下**，连体件模具图档，连体件连接处的胶位不易太厚，不然在上下合壳时，容易造成折断，一般取0.5mm;

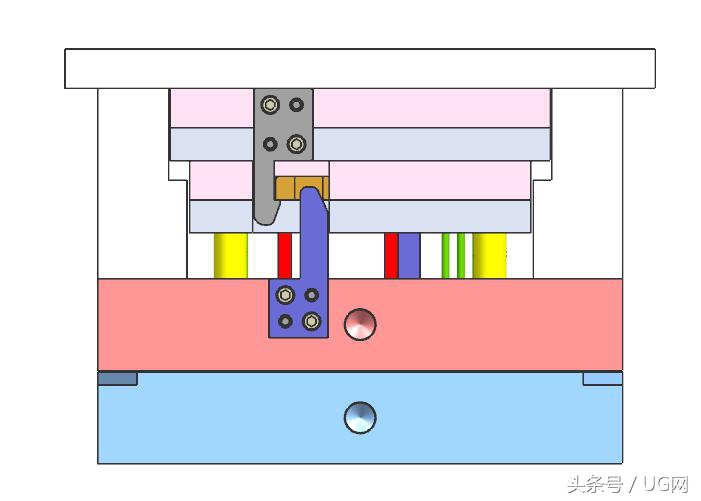

为了便于模具的顺利回位，结构上安装有扣鸡回位装置，更多的设计细节，请*载下**图档查看；

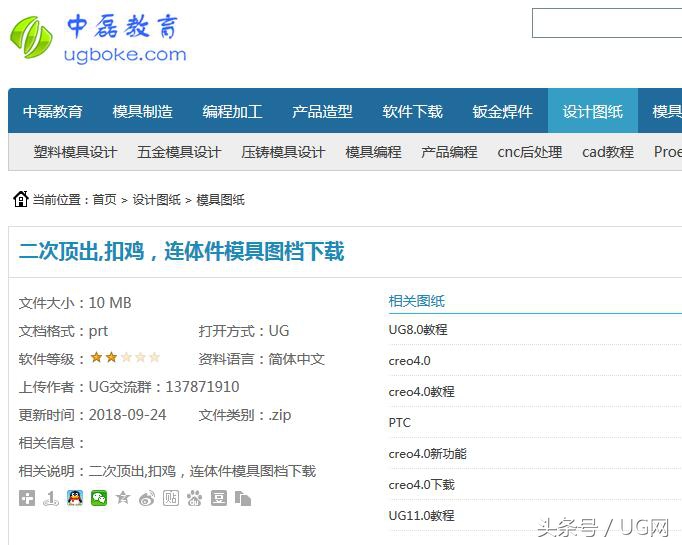

图纸*载下**地址：
