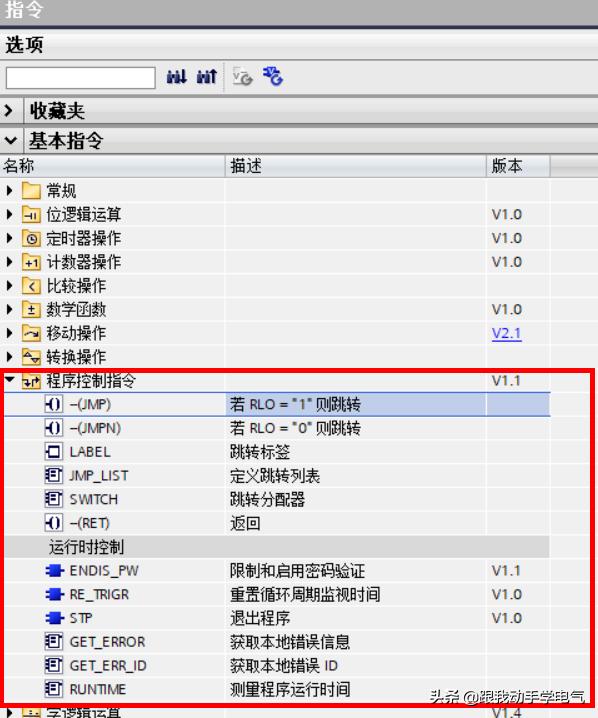

一、程序控制指令的位置
二、指令介绍
1、JMP JMPN和LABEL介绍
---( JMP )：若 RLO = "1" 则跳转，可以使用“若 RLO = "1" 则跳转”指令中断程序的顺序执行，并从其它程序段继续执行。目标程序段必须由跳转标签 (LABEL) 进行标识。在指令上方的占位符指定该跳转标签的名称。
---( JMPN )：若 RLO = 0" 则跳转，当该指令输入的逻辑运算结果为“0”时，使用“若 RLO = "0" 则跳转”指令，可中断程序的顺序执行，并从其它程序段继续执行。目标程序段必须由跳转标签 (LABEL) 进行标识。在指令上方的占位符指定该跳转标签的名称。

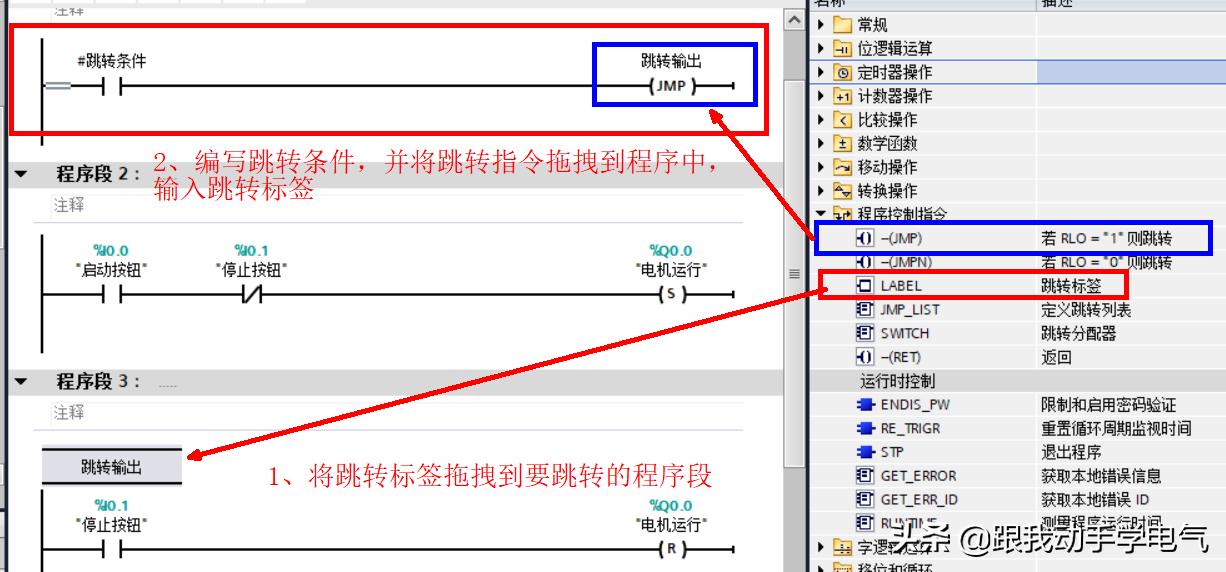

下面举个小例子看看指令的用法：
当跳转条件满足，直接跳转(LABEL)标识符位置的程序。

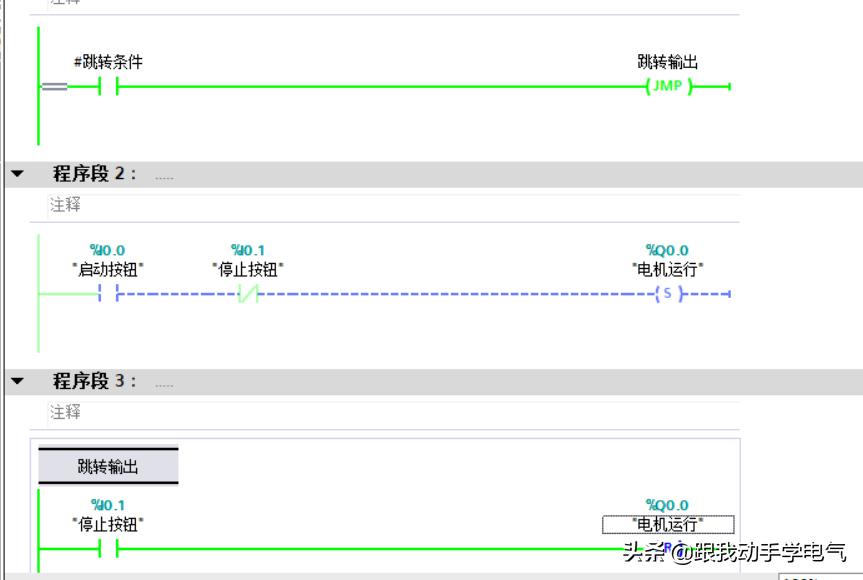

下面仿真：
2、JMP_LIST
使用“定义跳转列表”指令，可定义多个有条件跳转，并继续执行由 K 参数的值指定的程序段中的程序。
可使用跳转标签 (LABEL) 定义跳转，跳转标签则可以在指令框的输出指定。可在指令框中增加输出的数量。CPU S7-1200 最多可以声明 32 个输出，而 CPU S7-1500 最多可以声明 256 个输出。
输出从值“0”开始编号，每次新增输出后以升序继续编号。在指令的输出中只能指定跳转标签。而不能指定指令或操作数。
K 参数值将指定输出编号，因而程序将从跳转标签处继续执行。如果 K 参数值大于可用的输出编号，则继续执行块中下个程序段中的程序。
仅在 EN 使能输入的信号状态为“1”时，才执行“定义跳转列表”指令。
下面举例看看跳转列表怎么使用：
首先编写一个跳转选择的FC块，如下图

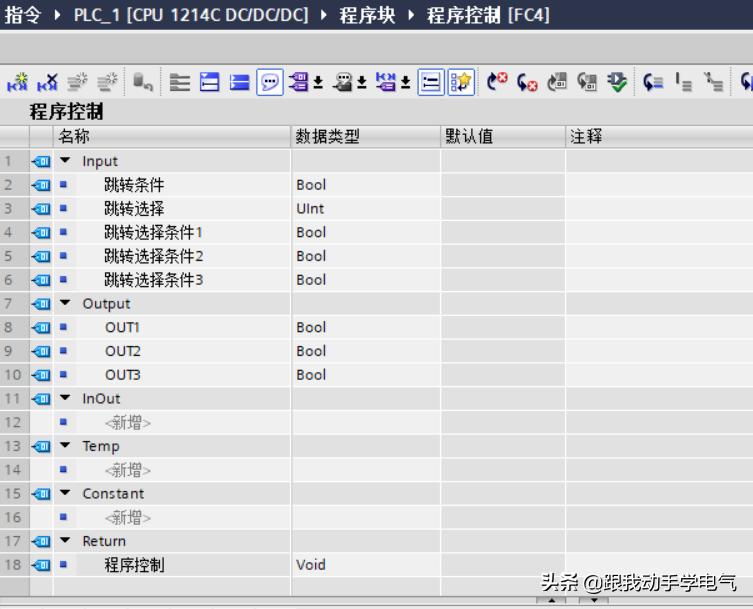

FC的输入和输出接口设定如下图
编写FC程序如下：
上面程序就是当条件满足，跳转DB块指定的位进行跳转。

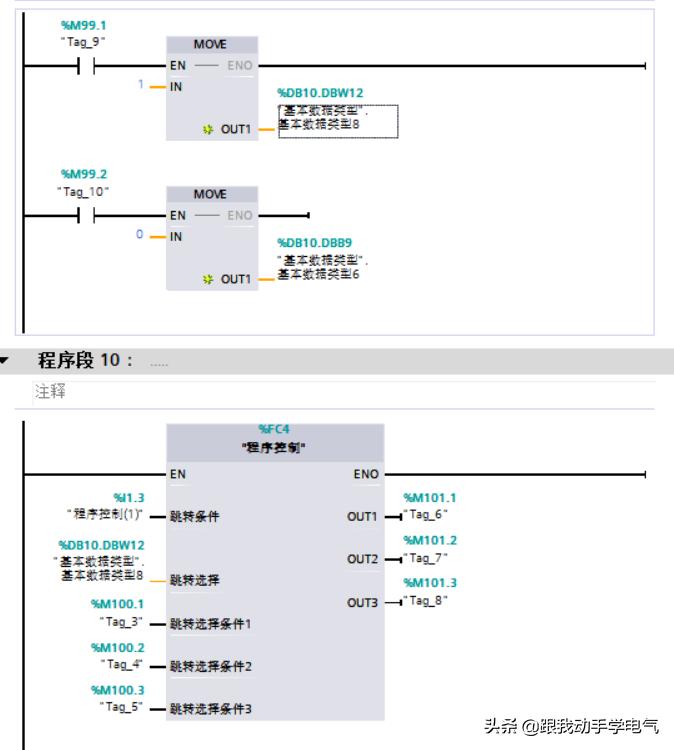

OB1程序如下：
仿真如下：
