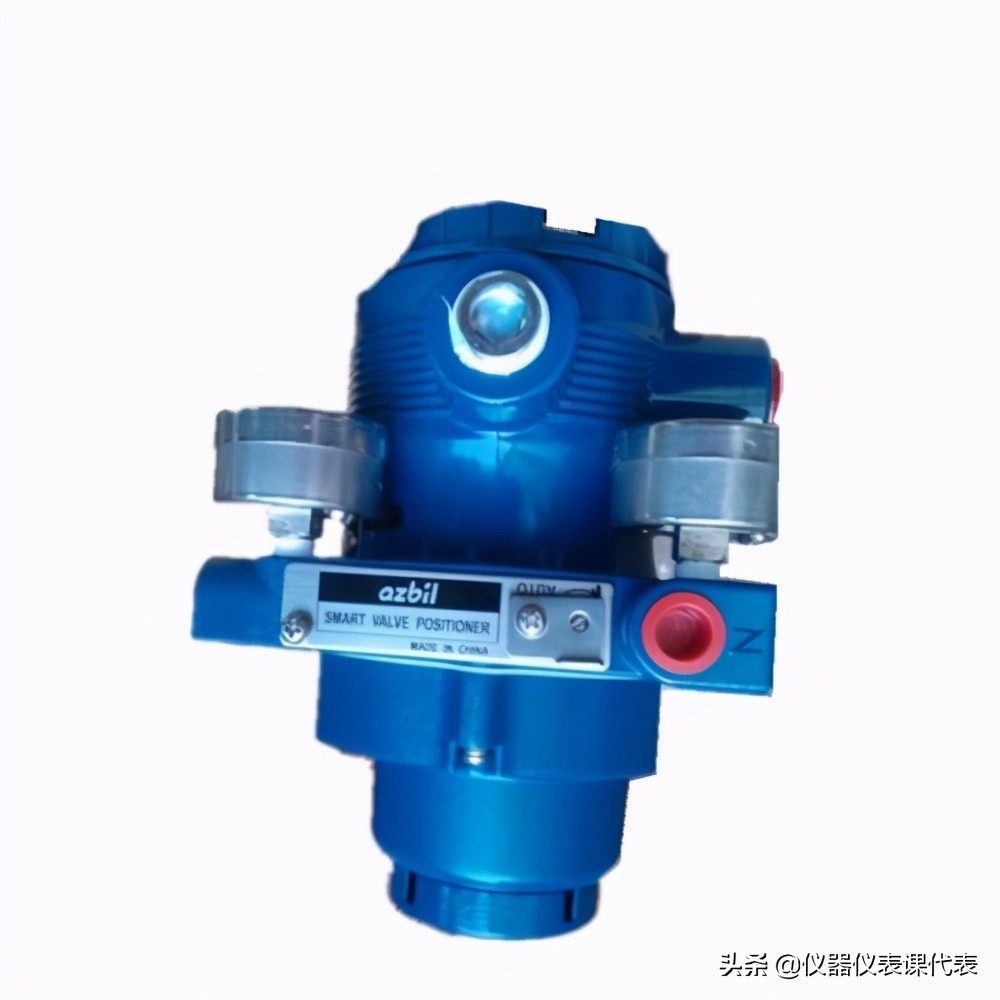

山武阀门*位器定**山武AVP100-H是AVP100系列的典型型号，拥有调试简单，使用方便的特点。 型号： AVP100 规格： 标 准 规 格项目 规格适用执行机构 单/双作用直行程执行机构；角行程执行机构保护形式 FM本安；NEPSI本安; IP66输入信号 4~20mA DC（可任意设定分程：小量程为4mA）输入阻抗 300Ω max / 20mA DC流量特征 线性、等百分比性、快开用户自定义特性（大 能够设定15段折线）阀杆行程范围 反馈杆旋转角度 ±4°~±20°手动操作 通过A/M切换开关进行供气压力 140kPa~700kPa {1.4kgf/cm2~7.0kgf/cm2}空气消耗量 4l/min[N]以下：气源压力140kPa{1.4kgf/cm2}， 输出50%时的稳定状态 5l/min[N]以下：气源压力280kPa{2.8kgf/cm2}， 输出50%的稳定状态 6l/min[N]以下：气源压力500kPa {5.0kgf/cm2}， 输出50%的稳定状态 10l/min[N]以下：双作用、气源压力400kPa，输出 50%的稳定状态气源配管接头 1/4 NPT内螺纹电气配管接头 1/2 NPT 内螺纹 FM本安型：1/2 NPT 内螺纹 NEPSI本安型：1/2 NPT 内螺纹大处理空气容量 110l/min[N]以上：供气压力140kPa 时； 250l/min[N]以上：双作用，供气压力 400kPa 时仪表使用气源规格 固体颗粒 大许用直径不超过3um油份 不 允许含有油份雾点 低于环境温度10℃输出平衡压力 55±5%（无负荷，输出压力平衡时）避雷性能 高电压 12kv, 高电流 1000A环境温度范围 普通型：-40~+80℃FM本安：另行通知NEPSI本安：另行通知环境湿度范围 10~90%RH设定工具 SFC160 或SFC260 （SFC 现场智能通讯 器，软件版本7.5以上）?性能 规格精度 8mA< 输入信号 < 16mA ±1% 满行程输出特性时 ±2.5%满行程）4mA< 输入信号 < 8mA ±1.5%满行程阀杆位置精度 ±1% 满行程 （变换输出特性时±2.5%满行程）油漆 丙烯基烘漆 (深蓝色)主要材料 本体: 铝合金气动放大器外壳: 塑料重量 单作用型: 1.7kg双作用型：2.0kg生产厂家： 日本山武株式会社（YAMATAKE） 产品说明： SVP3000 Alphaplus 单作用电/气阀门*位器定**AVP100型 SVP3000 Alphaplus 是基于微处理器技术上的智能型电/气阀门*位器定**。SVP3000 Alphaplus接受控制器传送的直流信号控制阀门的开度。除此功能外，SVP3000 Alphaplus具有现场通讯、自动组态、自我诊断功能，极大提高工厂的生产效率。
