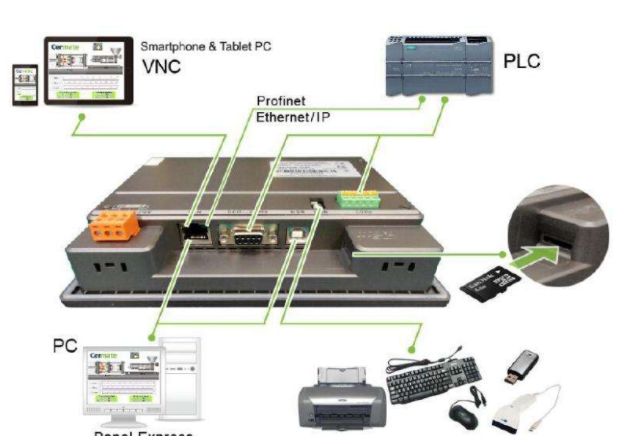

题图：HMI触摸屏
来源：百度图片
什么是HMI？它和触摸屏有什么区别？
只能连接PLC吗？该如何选型？
你想知道的全在这里
知识点1：HMI是Human Machine Interface缩写，“人机接口”，也叫人机界面。HMI的接口种类很多，有RS232、RS485、CAN、RJ45网线接口。

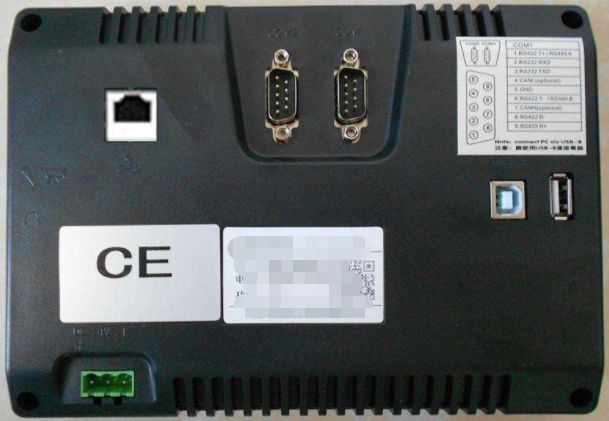

（图：HMI背面，来源：百度）
知识点2：人机界面产品由硬件和软件两部分组成，硬件部分包括处理器、显示单元、输入单元、通讯接口、数据存贮单元等，其中处理器的性能决定了HMI 产品的性能高低，是HMI的核心单元。根据HMI的产品等级不同，处理器可分别选用8位、16位、32位的处理器。
人机界面的基本功能是什么？
- 设备工作状态显示，如指示灯、按钮、文字、图形、曲线等
- 数据、文字输入操作，打印输出
- 生产配方存储，设备生产数据记录
- 简单的逻辑和数值运算
- 可连接多种工业控制设备组网

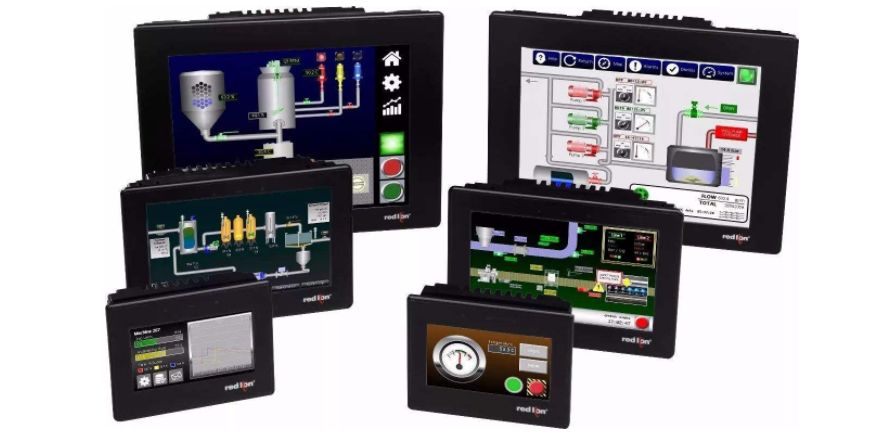

（图：HMI，来源：百度）
人机界面与人们常说的“触摸屏”有什么区别？
从严格意义上来说，两者是有本质上的区别的。因为“触摸屏”仅是人机界面产品中可能用到的硬件部分，是一种替代鼠标及键盘部分功能，安装在显示屏前端的输入设备；而人机界面产品则是一种包含硬件和软件的人机交互设备。在工业中，人们常把具有触摸输入功能的人机界面产品称为“触摸屏”，但这是不科学的。
人机界面只能连接PLC吗？
不是这样的。人机界面产品是为了解决PLC的人机交互问题而产生的，但随着计算机技术和数字电路技术的发展，很多工业控制设备都具备了串口通讯能力，所以只要有串口通讯能力的工业控制设备，如变频器、直流调速器、温控仪表、数采模块等都可以连接人机界面产品，来实现人机交互功能。
（图：HMI，来源：百度）
选型的依据有哪些？
- 显示屏尺寸及色彩，分辨率
- HMI的处理器速度性能
- 输入方式：触摸屏或薄膜键盘
- 画面存贮容量，注意厂商标注的容量单位是字节（byte）、还是位（bit）
- 通讯口种类及数量，是否支持打印功能[1]
HMI十大品牌有哪些？
- Porface（普洛菲斯）
- 威纶（中国大陆使用的商标）
- 威纶通科技有限公司
- HITECH（海泰克）
- BEIJER（北尔）
- 三菱
- 西门子
- 施耐德
- 台达（中达电通股份有限公司）
- eView（深圳市步科电气有限公司/上海步科自动化有限公司）[2]
The End.
参考
HMI人机界面.百度百科.
八方汇PLC实战编程培训.盘点全球HMI（人机界面）十大品牌，你用过几种？2019.01.
