【型号】：iPhone6
【故障现象】：不显示
收到一台故障机，客户描述故障为不开机，接下手机后，拆下主板接上电源进行开机，发现电流跳变的过程正常。说明该机不是不开机，而是不显示故障。
【维修过程】：
接下来对板子进行目测，无修无进水，无掉件。仔细检查显示座子，也没有发现明显故障。对显示座子进行打值。（对照原理图和迅维手机维修系统）显示座子上的阻值都正常。
连接座如图所示：
2、接着测量供电有+5.7v电压、有-5.7V ，在J2019连接座的第二脚测量背光升压只有4v左右，背光升压正常有11-17v左右的电压。
J2019在实物主板上的位置如图所示：

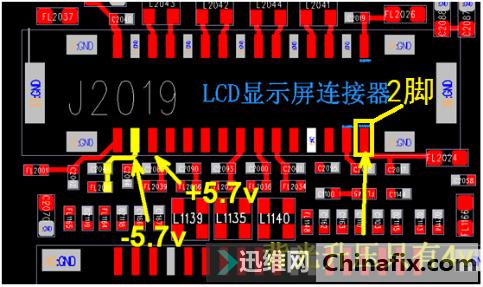

手机点位图如图所示：
3、背光升压不正常，只好跑线看看是哪里出了问题引起没有升压。J2019的第二脚连接电感FL2024，检测FL2024没有问题。

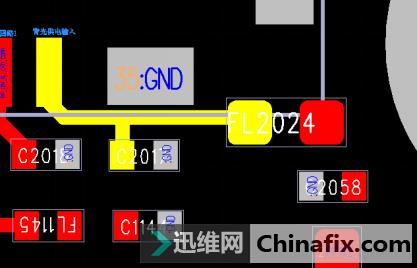

FL2024在点位图上的位置如图所示：

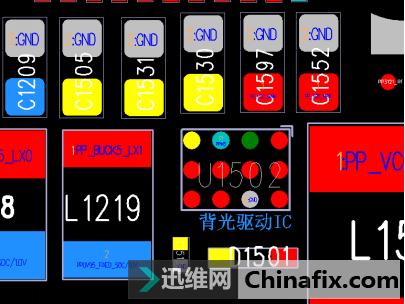

FL2024的另一端连接C1505\C1531\C1530\U1502\C1513\D1501元件。如图所示，黄色位置处，都与FL2024相连接。
4、显示屏工作原理与分析：
（a）机器开机1.8v通过小电感到达显示屏
（b）CPU发出复位信号到显示屏
（c）CPU通过MIPI总线检测屏幕
（d）显示屏发出供电使信号到达屏幕供电芯片，+5.7V、-5.7V供电发出
（e）显示屏通过MIPI总线输出视频信号，屏幕显示出画面。
背光供电不正常，而+5.7V正常，可能是背光芯片坏、背光芯片外围元件坏、背光芯片焊盘断线。
排除法，维修以先易后难的顺序来检修，先检查外围，最后芯片。
测量背光芯片外围电感L1503是否开路，测量二极管D1501是否击穿，最终没有发现故障。

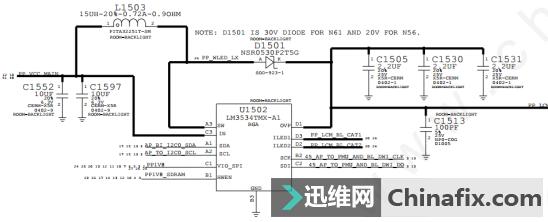

原理图如图所示：

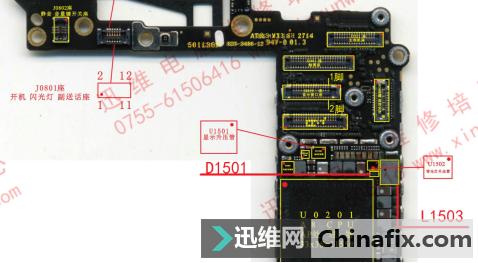

实物如图所示：
5、接着拆下U1502背光驱动IC，对焊盘上每个引脚进行打值测量都正常。
6、怀疑芯片本身不良，将芯片取下换上一个新的。测量C1503上有16V左右的电压了。

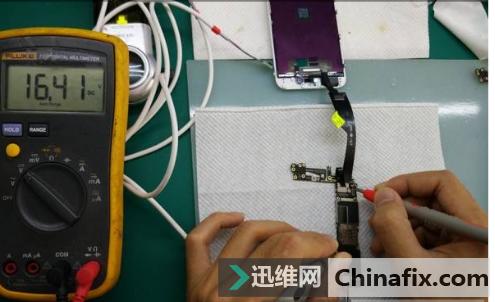

如图所示，是更换芯片后测量到的正常电压。

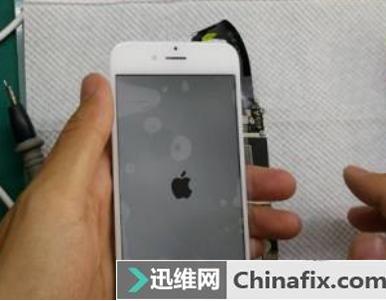

上屏试机亮机画面。如图所示：

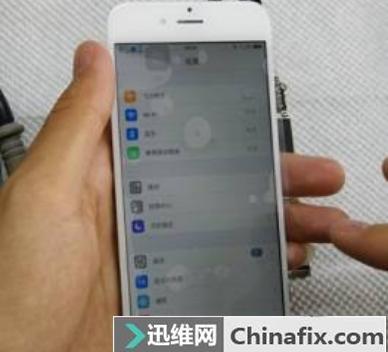

完全正常后，手机进系统画面，此故障修复完成。
