BIM技术作为建筑领域的一项新技术，在机电深化设计方面得到了一定的应用，并取得了良好的效果。今天我们以某项目地下制冷机房为例，利用BIM技术对机房管线进行优化排布，指导现场安装，来让大家了解下制冷机房中BIM技术的应用。
下面从三个方面来阐述 BIM 在制冷机房中的应用
Ø 制冷机房施工难点
Ø 制冷机房工作原理
Ø 制冷机房BIM应用成果
制冷机房施工难点
Ø 机房内管道的管径较大，交叉多，综合管线排布复杂
Ø 机房层高较高，空间一般比较小
Ø 机房设备较多，空间占用严重
Ø 施工工序有严格的要求，施工难度比较大
Ø 机房设备选型及安装需要配合厂家拿到设备清单后才能进行空间排布
Ø 设备基础尺寸与设备尺寸需要土建与机电专业相互配合，避免出现返工问题

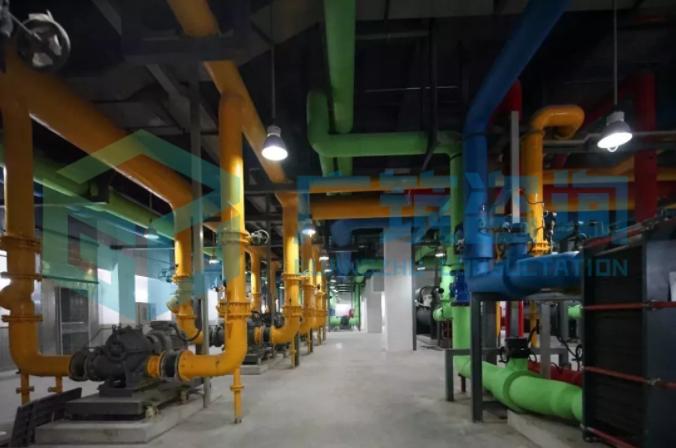

图1 机房现场施工图
制冷机房工作原理
有很多人对机房的原理并不太了解，那么制冷机房是通过什么方式来给建筑制冷或者制热呢？我们首先要了解制冷机房都包含什么，建筑中制冷机房里的制冷系统主要由制冷剂和四大机件组成，即压缩机，冷凝器，膨胀阀（毛细管 ），蒸发器。经过蒸发、压缩、冷凝、节流四个基本过程完成一个制冷循环。
下面让我们简单来看一下制冷系统的工作原理：
以制冷为例，压缩机吸入来自蒸发器的低温低压的氟里昂气体压缩成高温高压的氟里昂气体，然后流经热力膨胀阀（毛细管），节流成低温低压的氟里昂汽液两相物体，然后低温低压的氟里昂液体在蒸发器中吸收来自室内空气的热量，成为低温低压的氟里昂气体，低温低压的氟里昂气体又被压缩机吸入。室内空气经过蒸发器后，释放了热量，空气温度下降。如此压缩→冷凝→节流→蒸发反复循环，制冷剂不断带走室内空气的热量，从而降低了房间的温度。
下面是某项目制冷机房平面图：

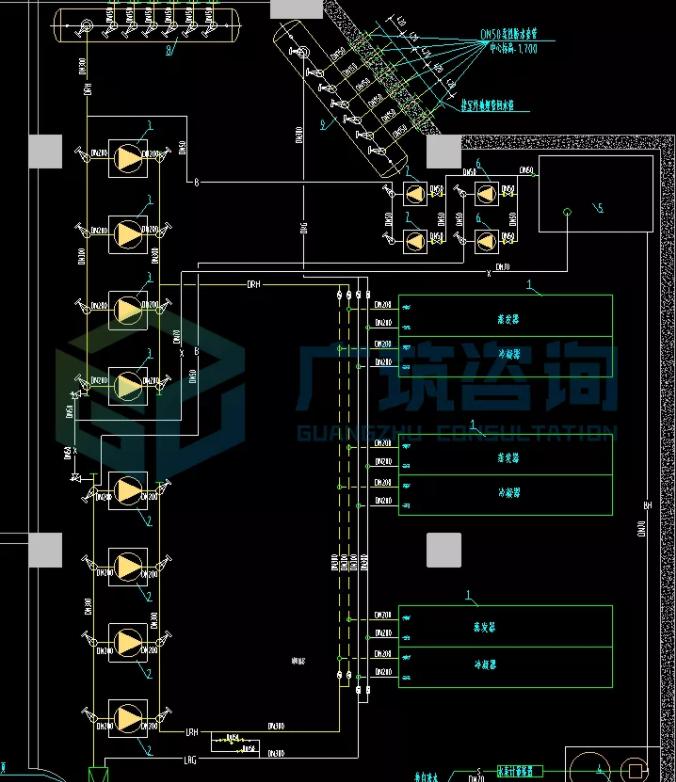

图2 某项目制冷机房平面图
制冷机房 BIM 应用成果
图3 BIM三维可视化模型
图4 落地龙门支吊架
图5 水泵布置空间不足时采用斜45°布置
图6 机房优化出图
图7 预埋套管制作
图8 预留洞口
机电制冷机房讲完了，是不是很简单！
