本资料为康明斯qsl九发动机活塞连杆组拆装指导视频，请大家认真观看学习。
转动区轴将要拆的钢的活塞，至于下指点位置，用细细纸擦进钢套上壁的积碳，以方便活塞连杆组件从钢套中拆出对称拧松。拆出连杆螺丝，用塑料锤轻轻敲击连杆盖，使其与连杆分离，并将连杆盖和连杆轴承作为整体拆下。两人配合作业，一人用木棒等从油底壳侧推入。人从气缸盖侧接着共同拆下活塞和连杆总成。

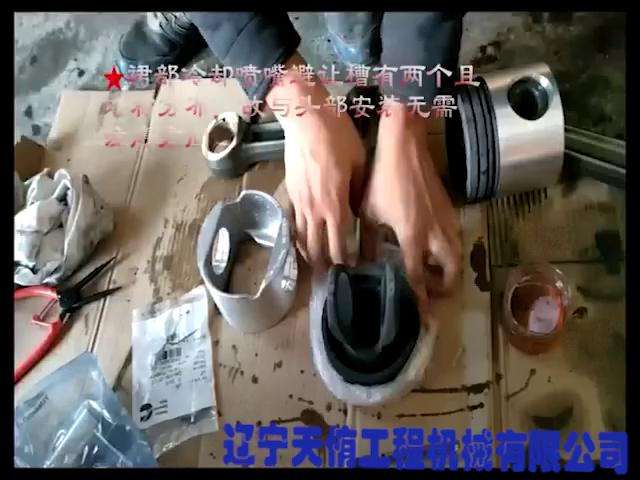

按上述步骤拆下其他活塞和连杆总成定做记号。接下来进入装配环节。视频中a为活塞朝前标记 brand，b为连杆盖的配合标记，通过a和b来确定活塞和连杆的正确装配。如视频所示此机型，采用的活塞是分体式的，其头部和裙部安装没有方向要求。安装油管使其对接部位与外扩张器的加固成一百八十度。

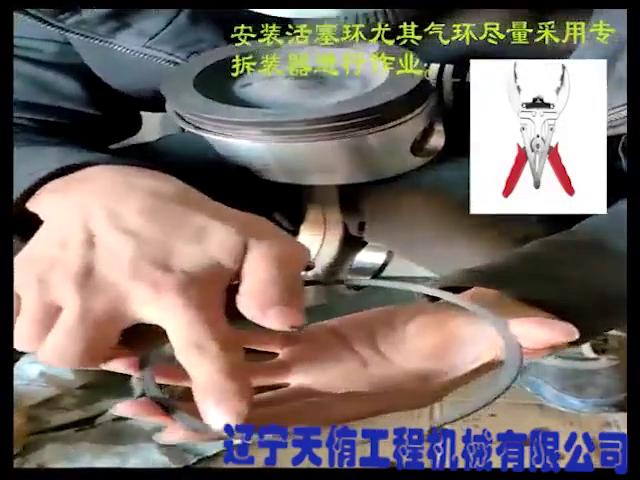

安装第二道环，使在对接街头附近的标记号向上。安装顶环，使在对接街头附近的标记 dog向上。将连杆瓦俗称小瓦擦拭干净后，安装到连杆和瓦盖上，小瓦上不带油孔，切记瓦被干净无油。在连杆瓦内侧涂抹徐工专用机油。活塞销处加入徐工专用机油润滑。

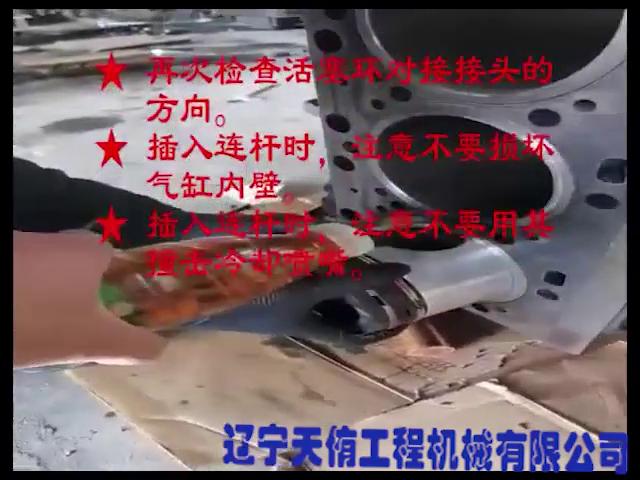

缸内加入徐工专用机油润滑，将曲轴设置到气缸的下指点已安装活塞，将活塞的front标记设置在气缸体的前侧，并插入活塞和连杆总成。使用徐工专用机油对活塞及活塞环进行润滑。转动活塞环使其开口错开一百二十度。
使用活塞保持器缩小活塞环，并用木棒等推入活塞头。辅助作业人员，在油底壳侧将导入的活塞连杆组件引入对应区轴连杆轴径，使其贴合连杆瓦盖轴瓦内侧，及安装螺栓丝牙部分涂抹徐工专用机油，按侧面装配标记正确安装销盖，用手暂时拧紧两颗固定螺栓。

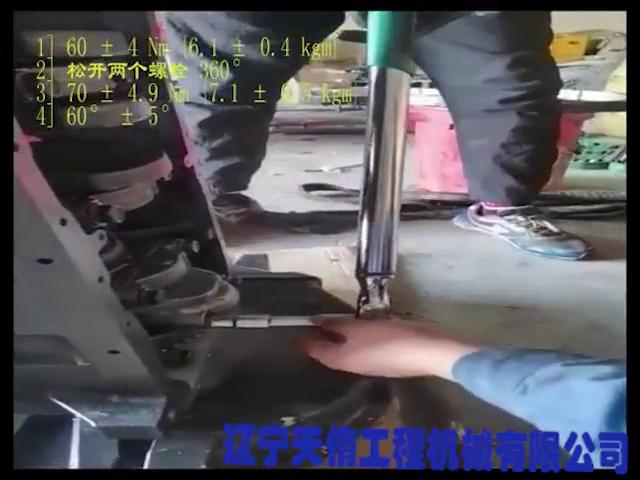

按图式四步，采用扭矩加角度的方法，对连杆螺栓进行紧固，六十度，调整间隙卖单。烤肉嘎嘣一声，六十度。
按照以上步骤，将其鱼缸的活塞连杆组件安装，用塞尺测量连杆与曲轴之间的侧向间隙符合要求后，转动区轴已检查其转动是否正常，至此搏灾连胆组建的拆装作业完成。
