概述： 广东某弱视仪厂家在广州医疗所检测送检申请做YY 0505 2012认证，发现EFT抗干扰和RE干扰不符合限制要求，于是找到我司申请 EMC整改 。
EUT简述：
此弱视仪主要是由开关电源,功能板, 按键板, 马达组成。
初始辐射波形：

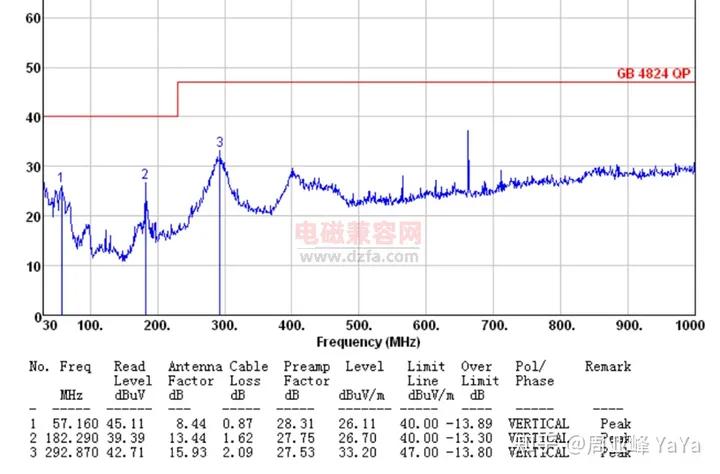

整改后辐射波形：
不合格现象：
首先此弱视仪辐射波形是跳动的，纹波很大，然后EFT现象就是按键误触，乱按，功能异常。
辐射整改思路：
- 一般看辐射波形 频点 和 包点 能初步分析一下大概是那个模块的问题。
- 前段30M左右的点一般是开关电源的问题，于是对开关电源进行处理后，后半段的点没什么变化，但是前段降了5个db，并不是很明显，也许是被板里面更大的干扰覆盖了。
- 然后此波形后面那个大包判断是不是板的DC模块的干扰，用直流电源给板供电，基本一样没变化。
- 于是再逐个功能排查，最后解决。
EFT整改思路：
- 一般对电源做滤波处理，如开关电源输入端和输出端加磁环绕圈，问题还没解决的话，再对板进行整改处理。
- 大致是先对现象进行判断，大致得知是那个模块收到干扰，于是再对模块进行整改处理。
- 此弱视仪对开关电源处理完后，发现现象没明显效果，于是对按键板进行一系列整改后，问题解决。
但是这时候，重测发现辐射又不合格了。
这时候我又重新弄了一个新的样品，按辐射的方案整改，确实能合格，那就是EFT的方案问题了。我在EFT合格的那个样机中，逐个排查发现如下规律：
GND不能加磁环， 磁珠 ，共模。
那为什么会出现这种问题呢？？？

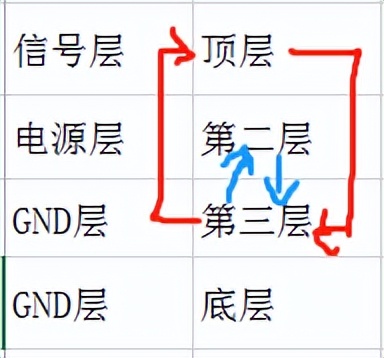

我司开会分析后，具体得到如下结论：辐射问题还是DC模块的问题，EFT则是回路的问题。此data信号线，不是差分信号，那它的回路是怎么回来的呢？ 是的没错，通过GND回到mcu，但是对GND加磁环之类的话，就阻碍到data回到mcu了，这个处理起来很麻烦。于是我采取了EFT合格的方案，再对DC模块进行处理。 但是这个DC模块并没有那么简单，弄了很久后发现，此功能板的叠层放的有问题。 此功能板是4层板。
大家知道为什么这种布层不行吗？ EMC很讲究布线布局大家都知道，那为什么要讲究这个呢？很大一部分原因就是为了回路最优。

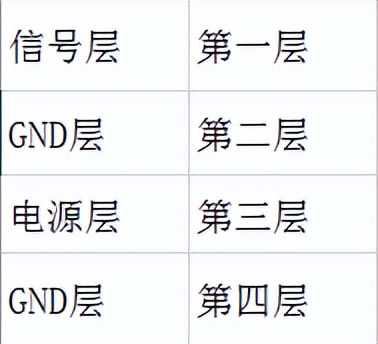

此信号如果不是差分信号，就要通过GND线回到mcu，中间得通过电源层，那干扰肯定就大了，因此导致纹波变大很乱，所以出现辐射波形跳动的现象。 于是我把叠层改为如下图这种叠放，辐射问题直接解决，波形直接不跳动了，直接合格：
最后重测一遍完整的EFT和辐射，都得到了解决。
