第一部分拆解

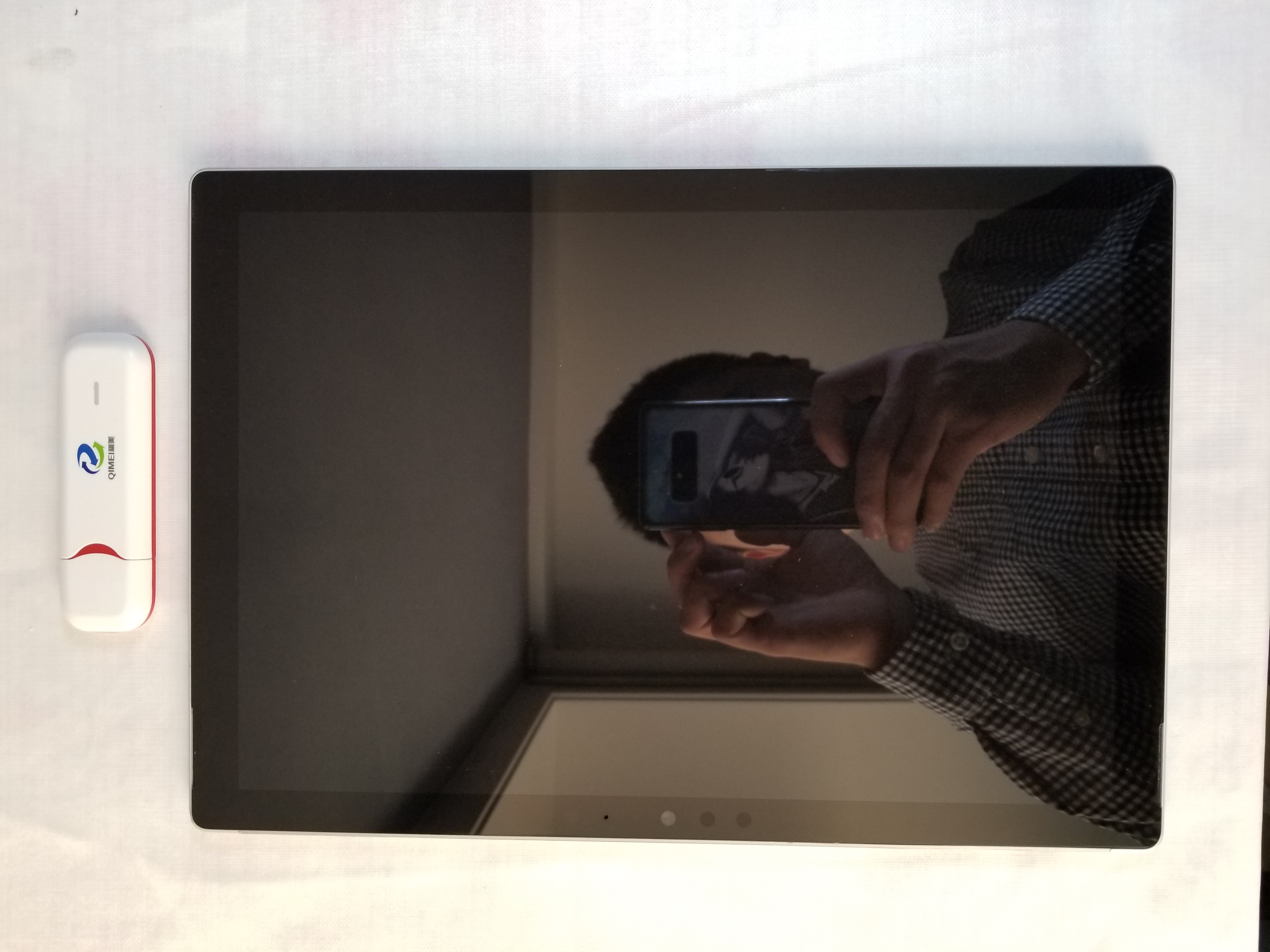

平板和4g网卡卡托，准备拆机

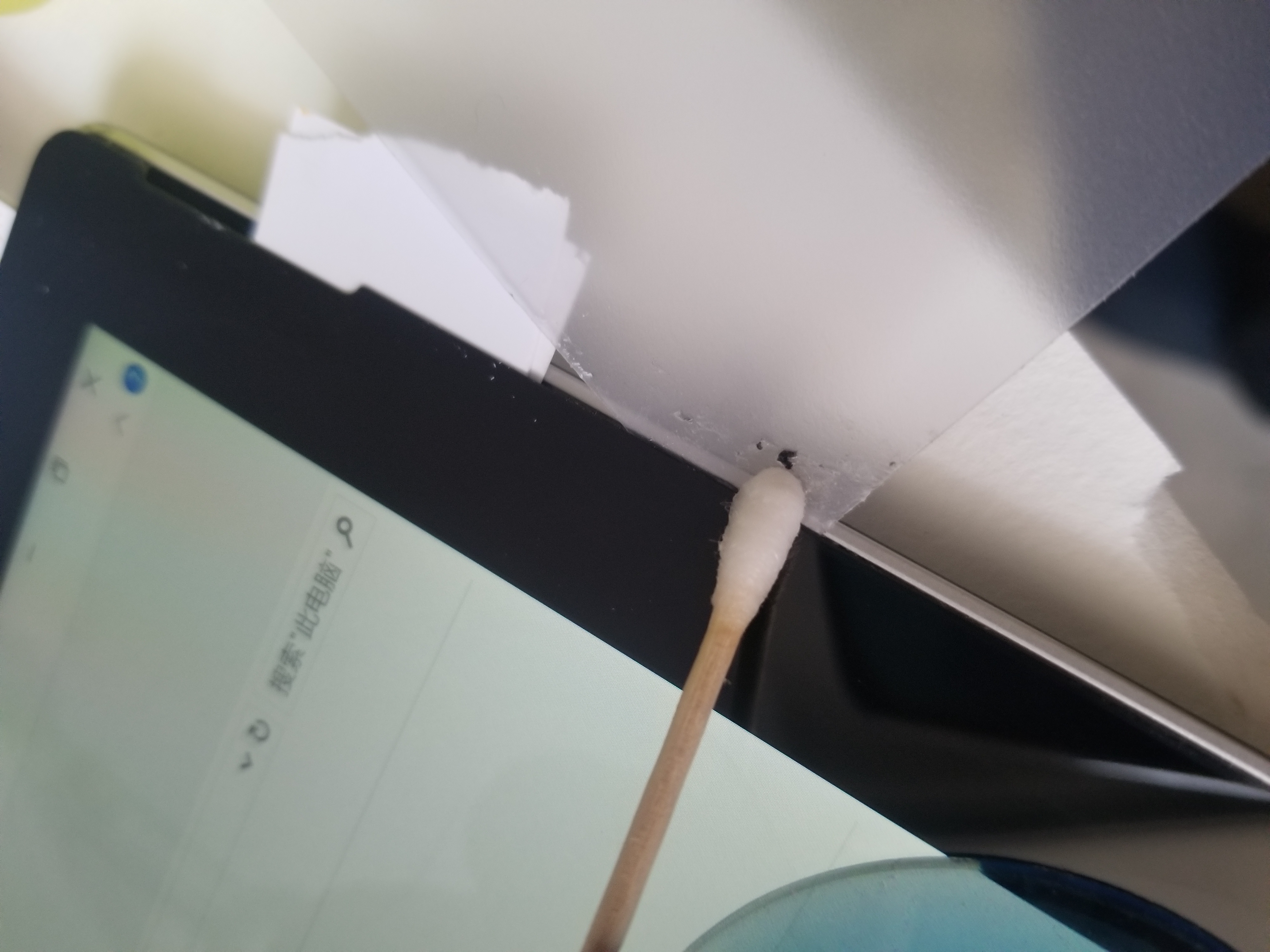

热风枪120度吹屏幕下边框，吸盘吸起缝隙插入塑料片，延塑料片滴入少许酒精
慢慢划固定胶，屏幕左侧下方为排线外置要格外注意

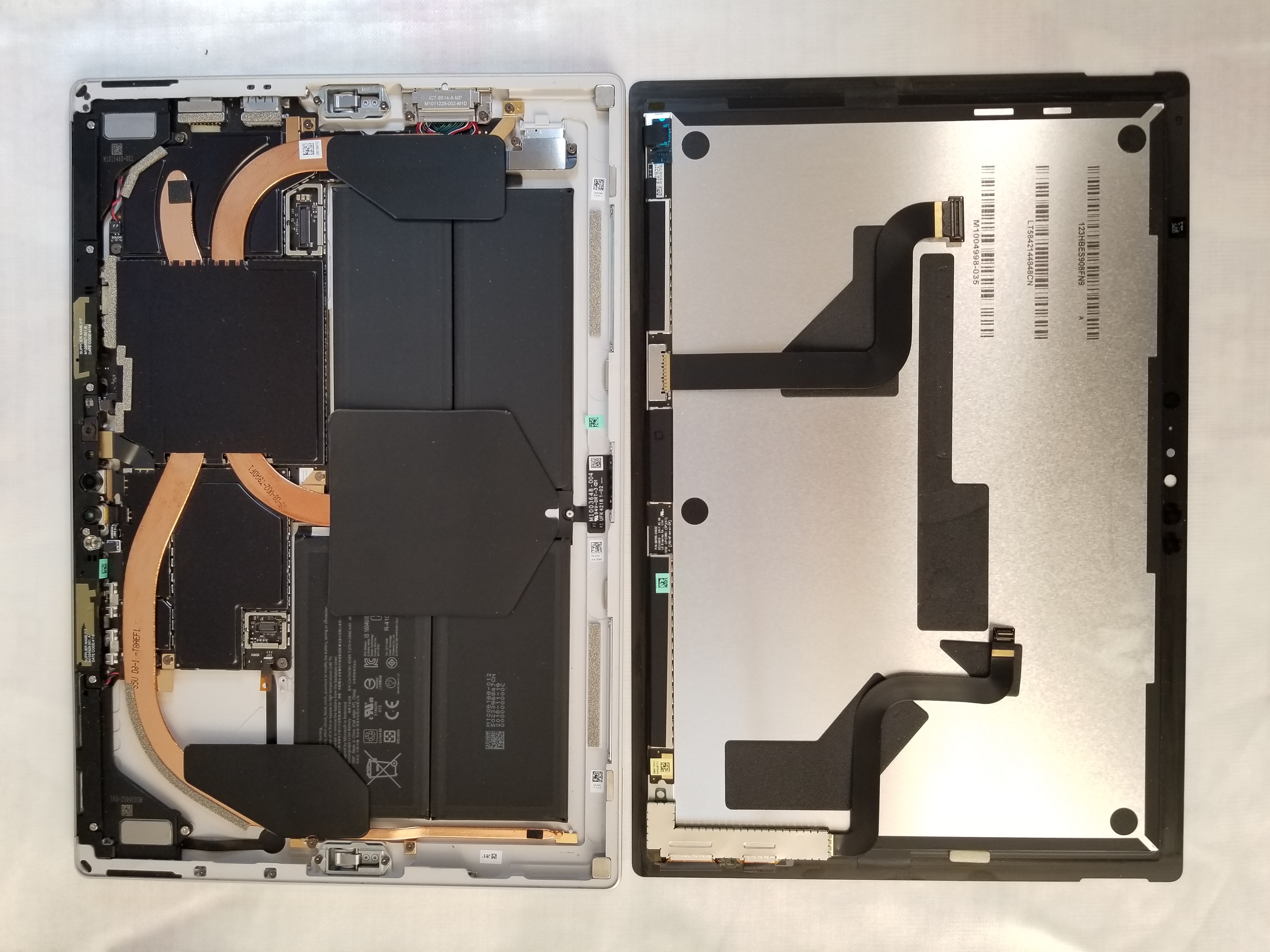

历时半小时终于打开了
开机用了半小时，除边框胶竟然用了40多分钟
屏幕由两条排线与主板相连，窄的为触控排线，宽的为液晶排线

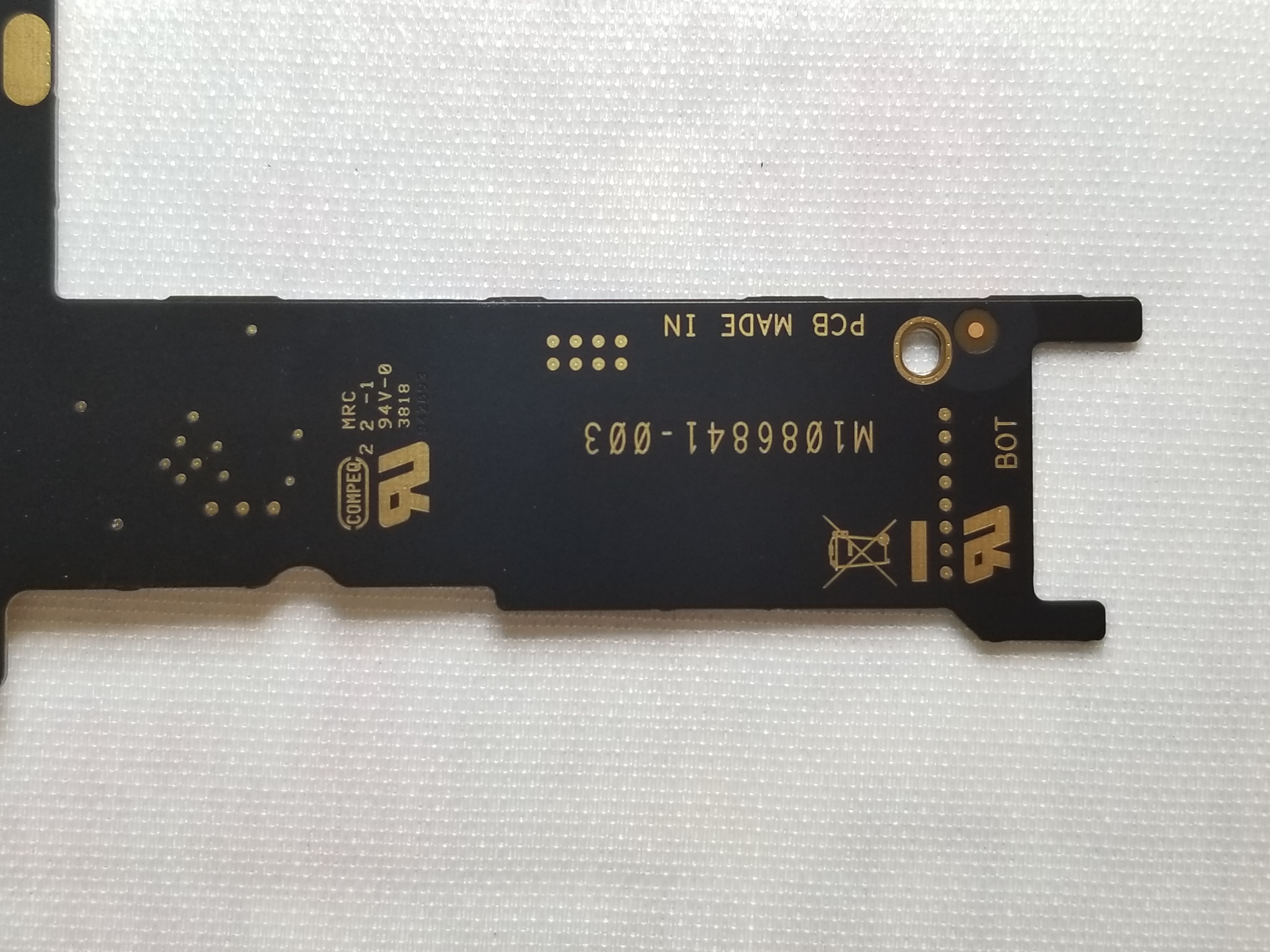

屏幕小板（触摸，压感手写笔）

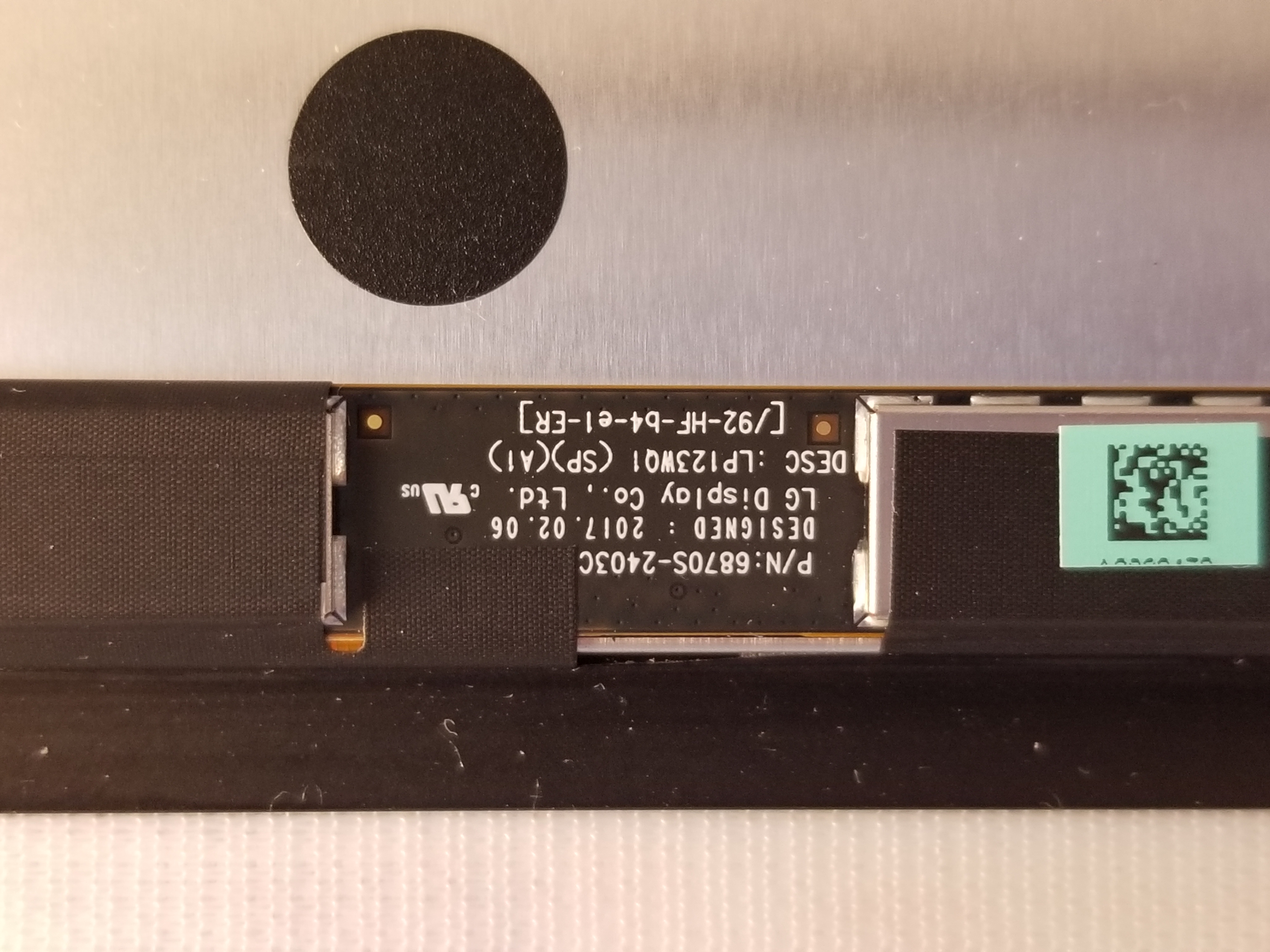

液晶信息

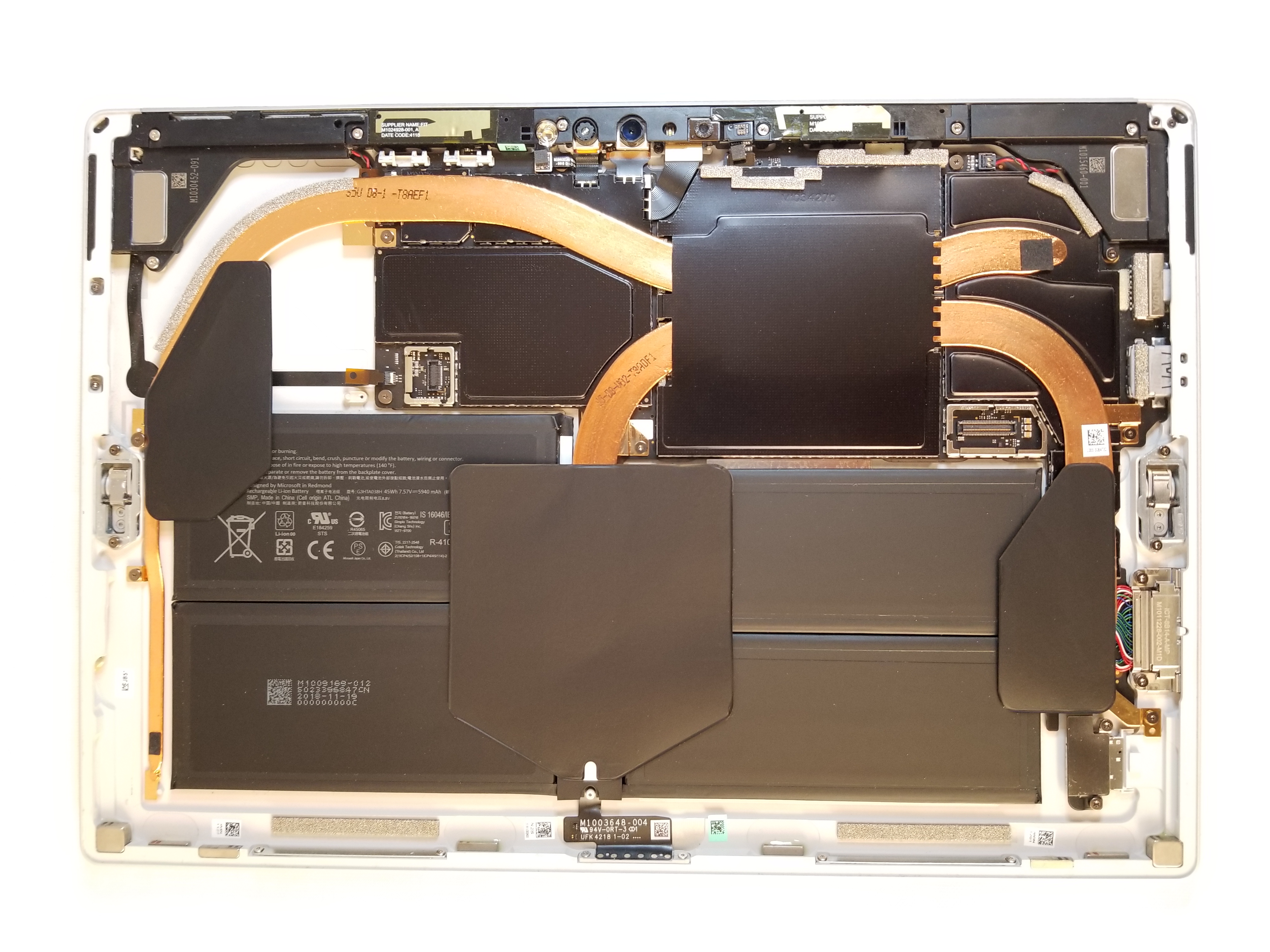

拆解顺序 主屏蔽罩- 散热-顶部支架-左右喇叭-其他屏蔽罩-tf卡槽-电源接口-主板

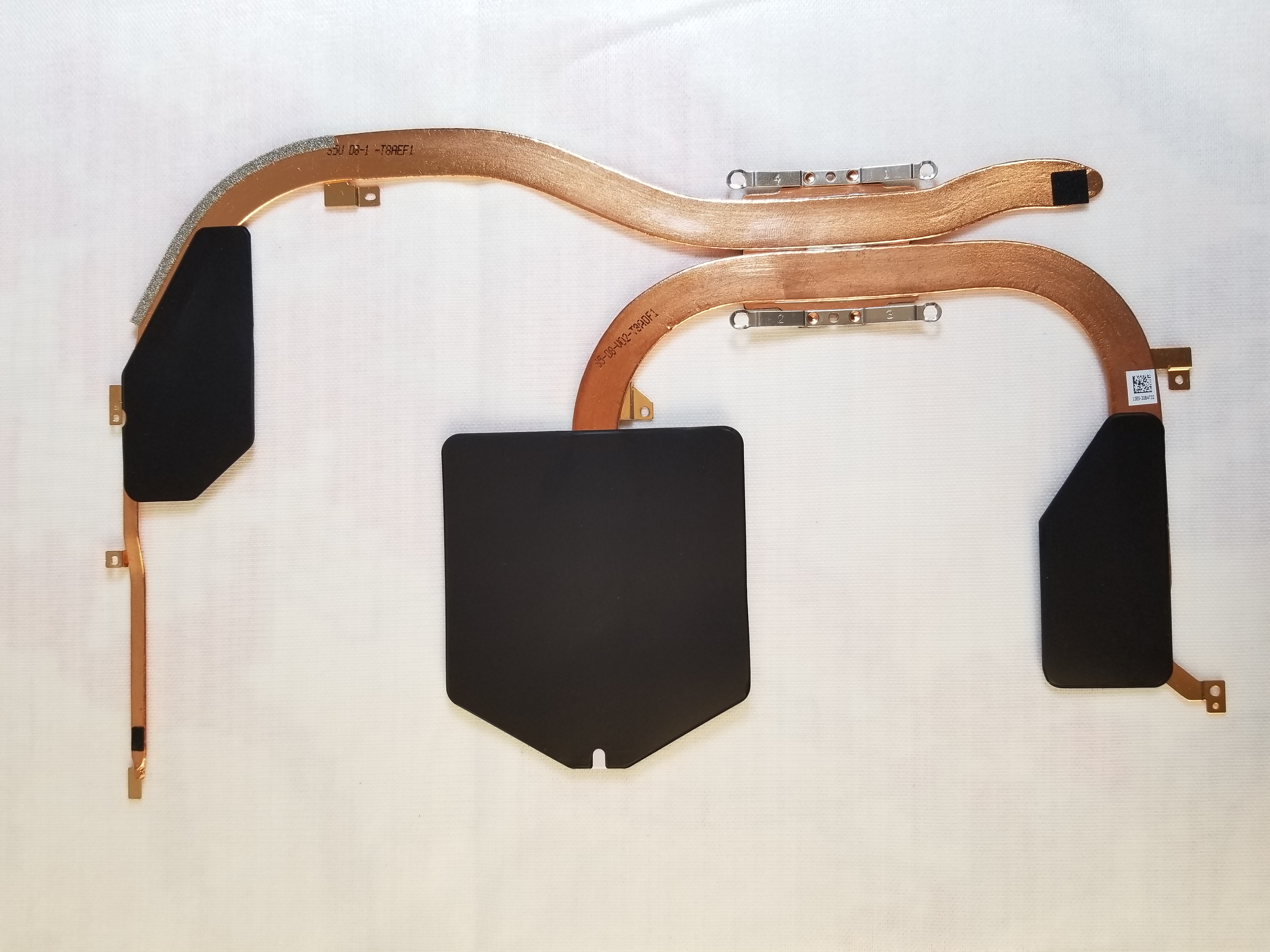

散热铜管+石墨贴片
散热铜管石墨贴片
喇叭+wifi天线支架

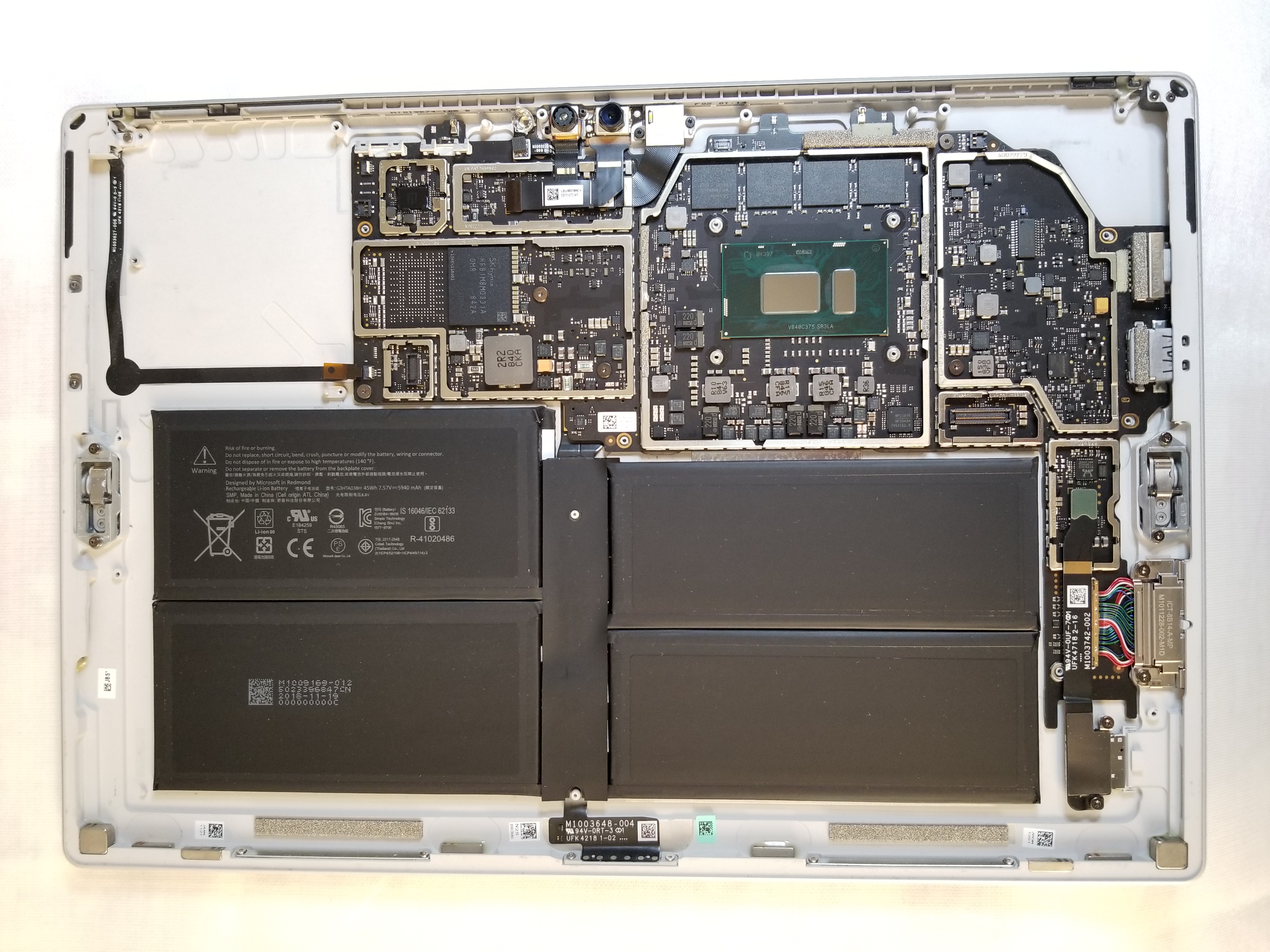

内脏
主板背面

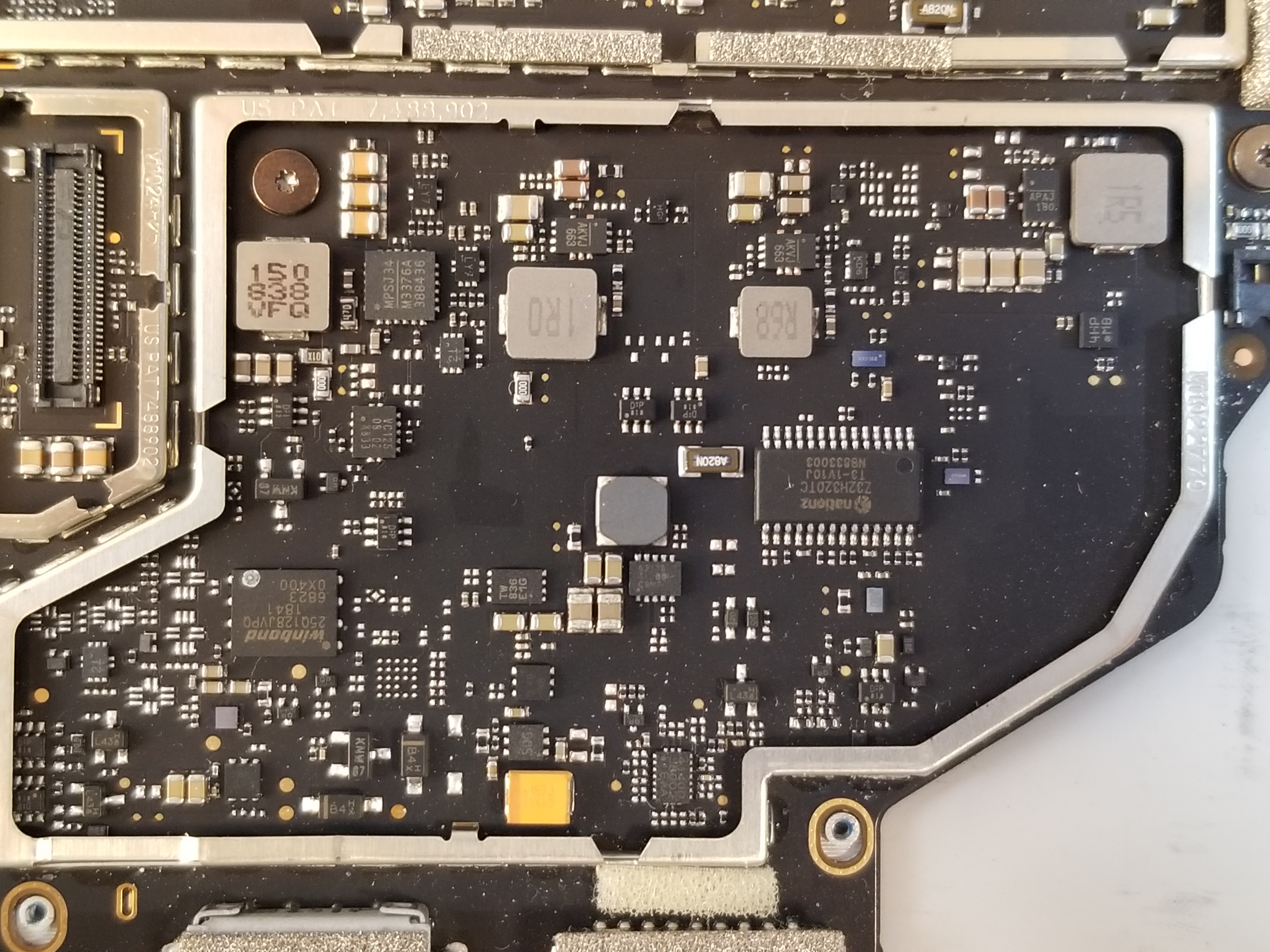

主板正面
主板信息

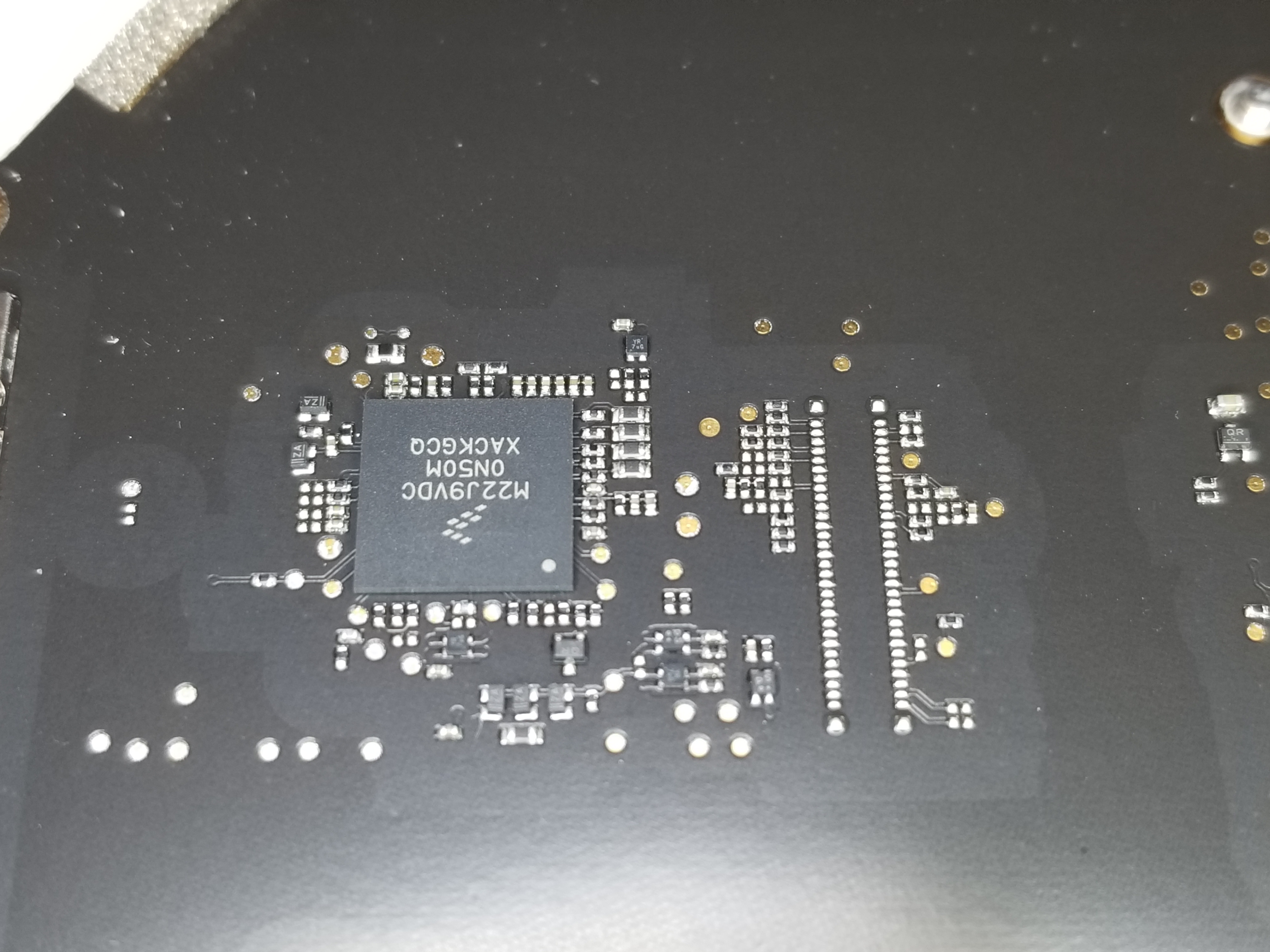

主板背面未知芯片
主板背面 电池供电触点
主板正面 硬盘区域 颗粒为海力士HFB1M8MQ331A此硬盘也可升级，最高支持单颗512

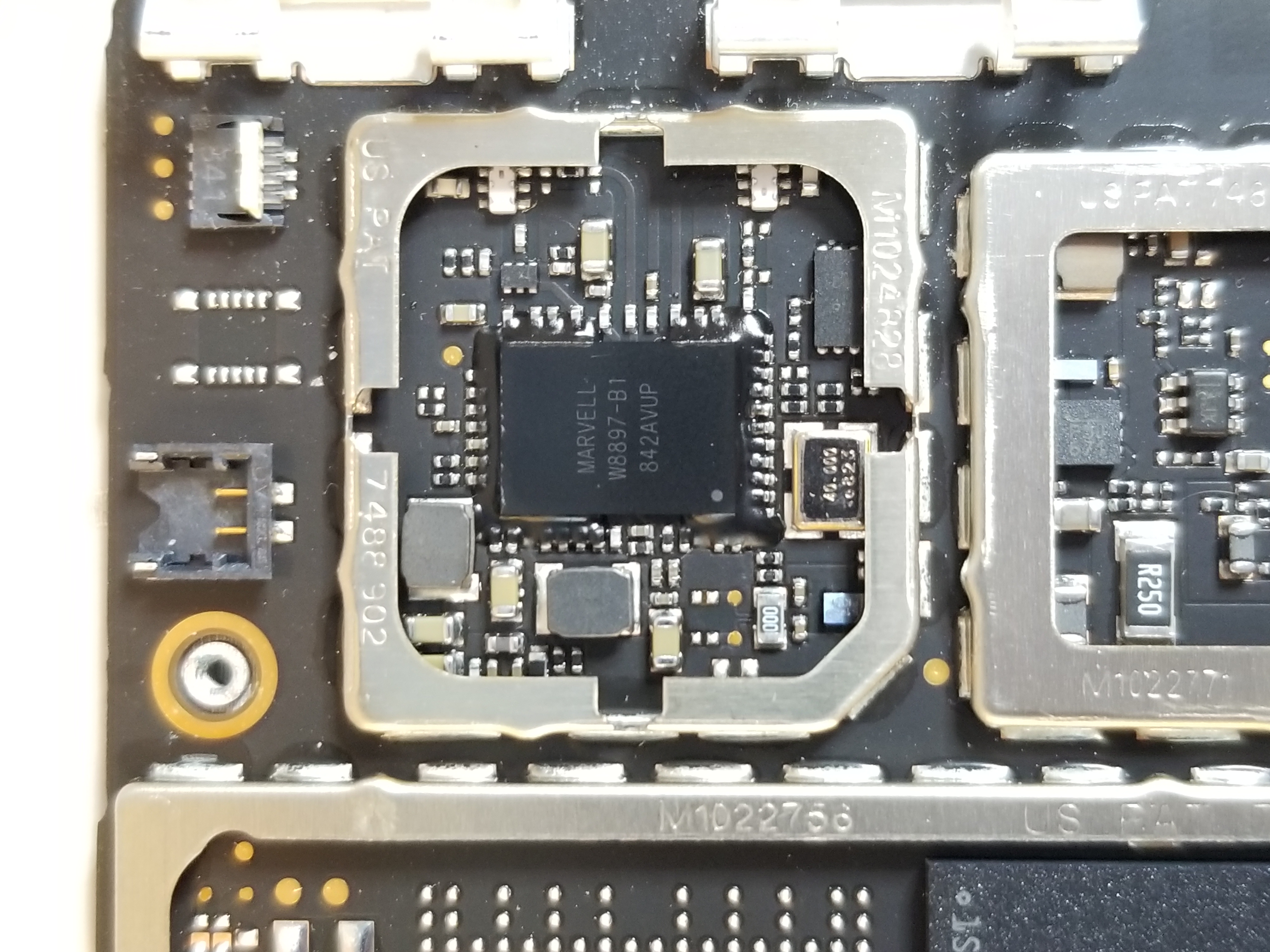

网卡部分
cpu

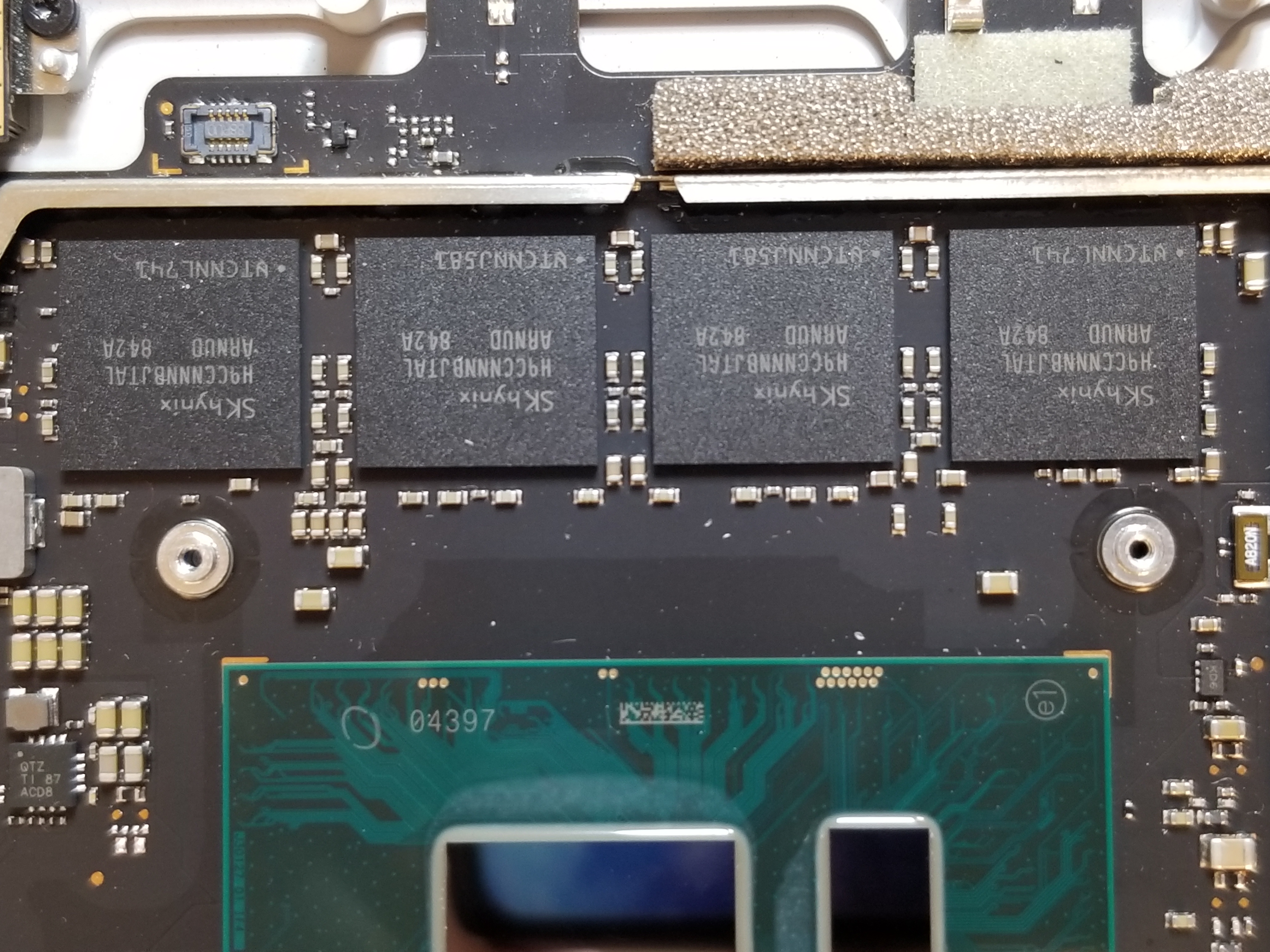

内存颗粒 海力士H9CCNNNBJTAL

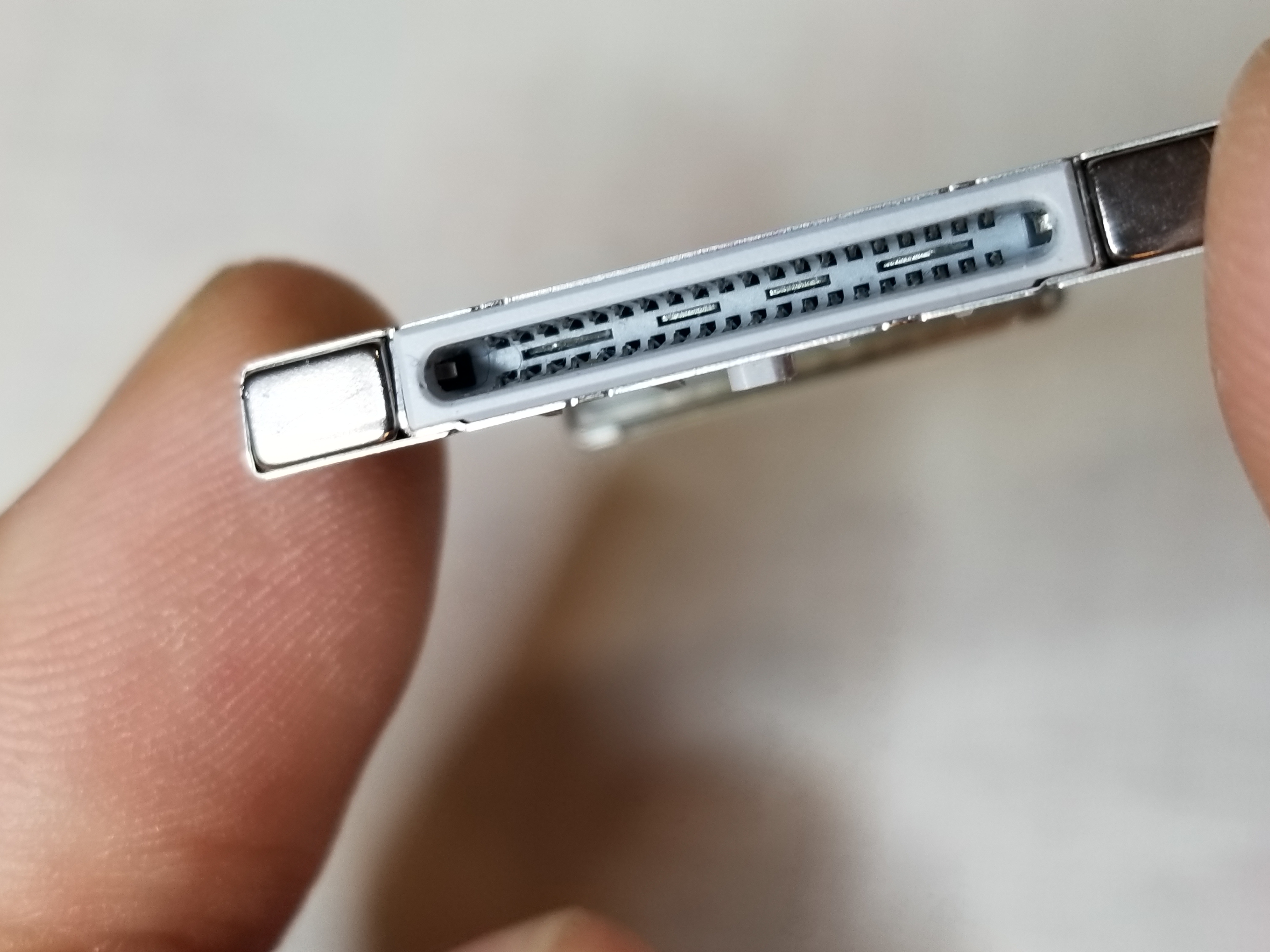

电源数据接口

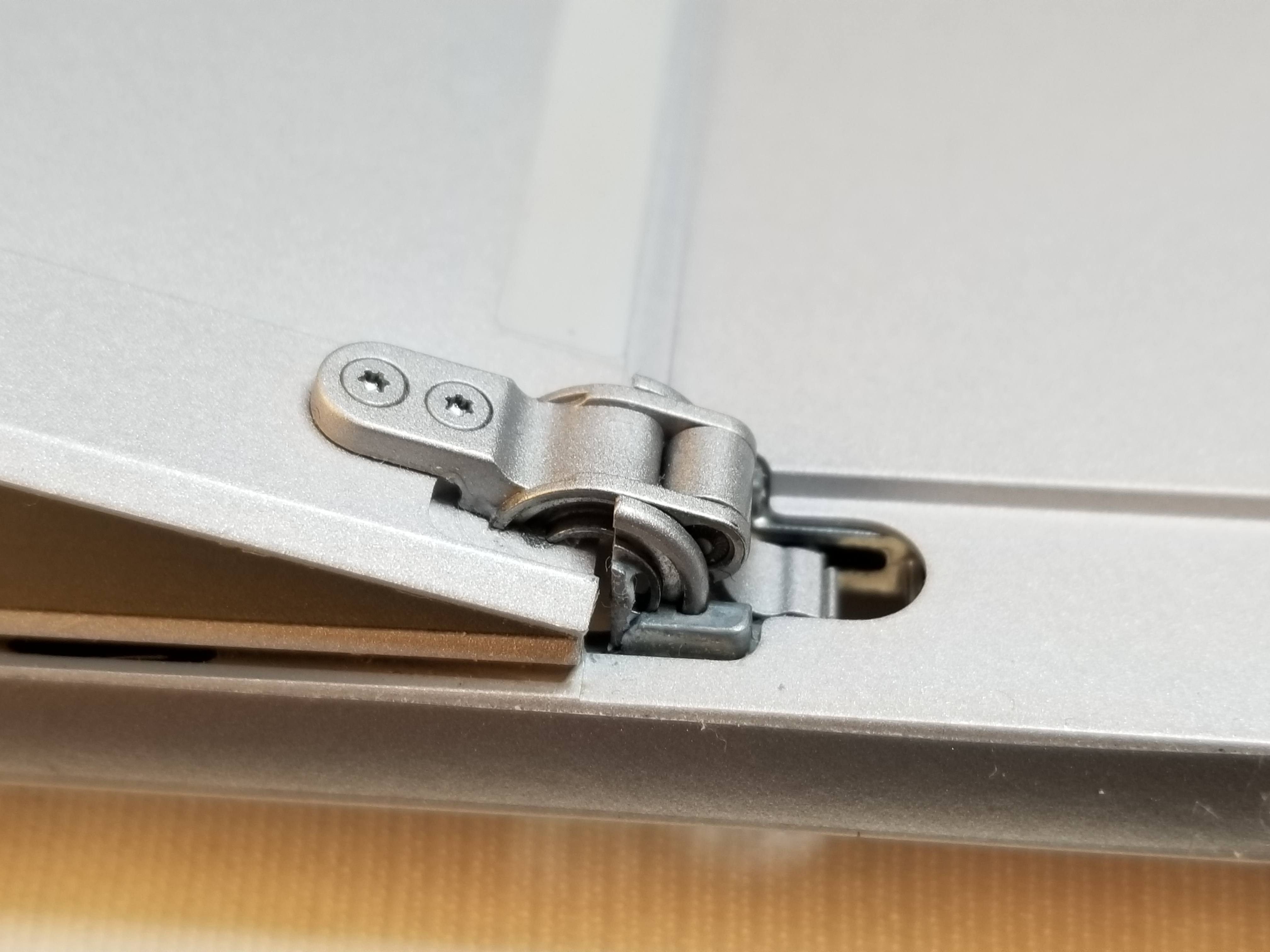

铰链
铰链

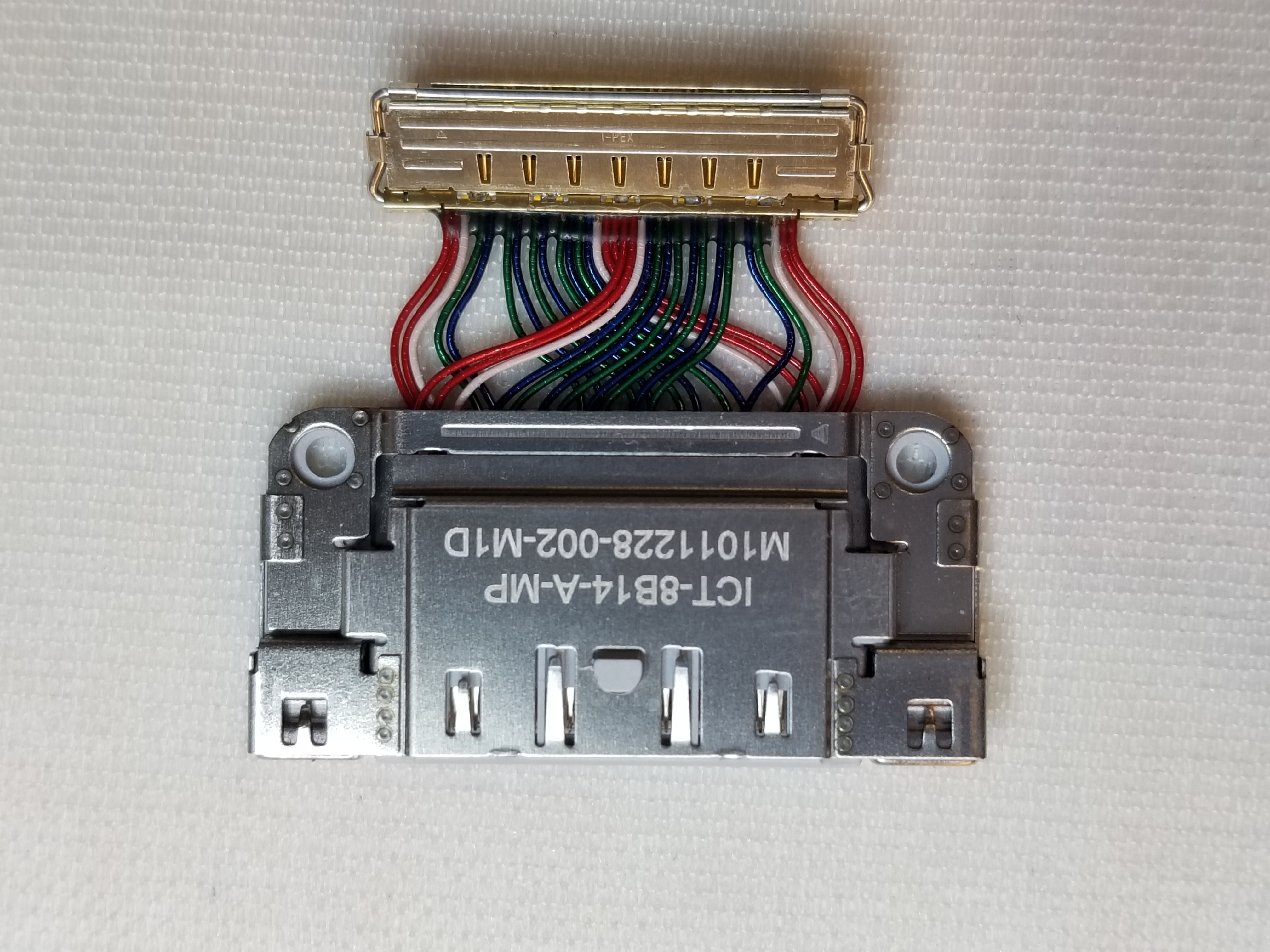

电源接口
电源接口

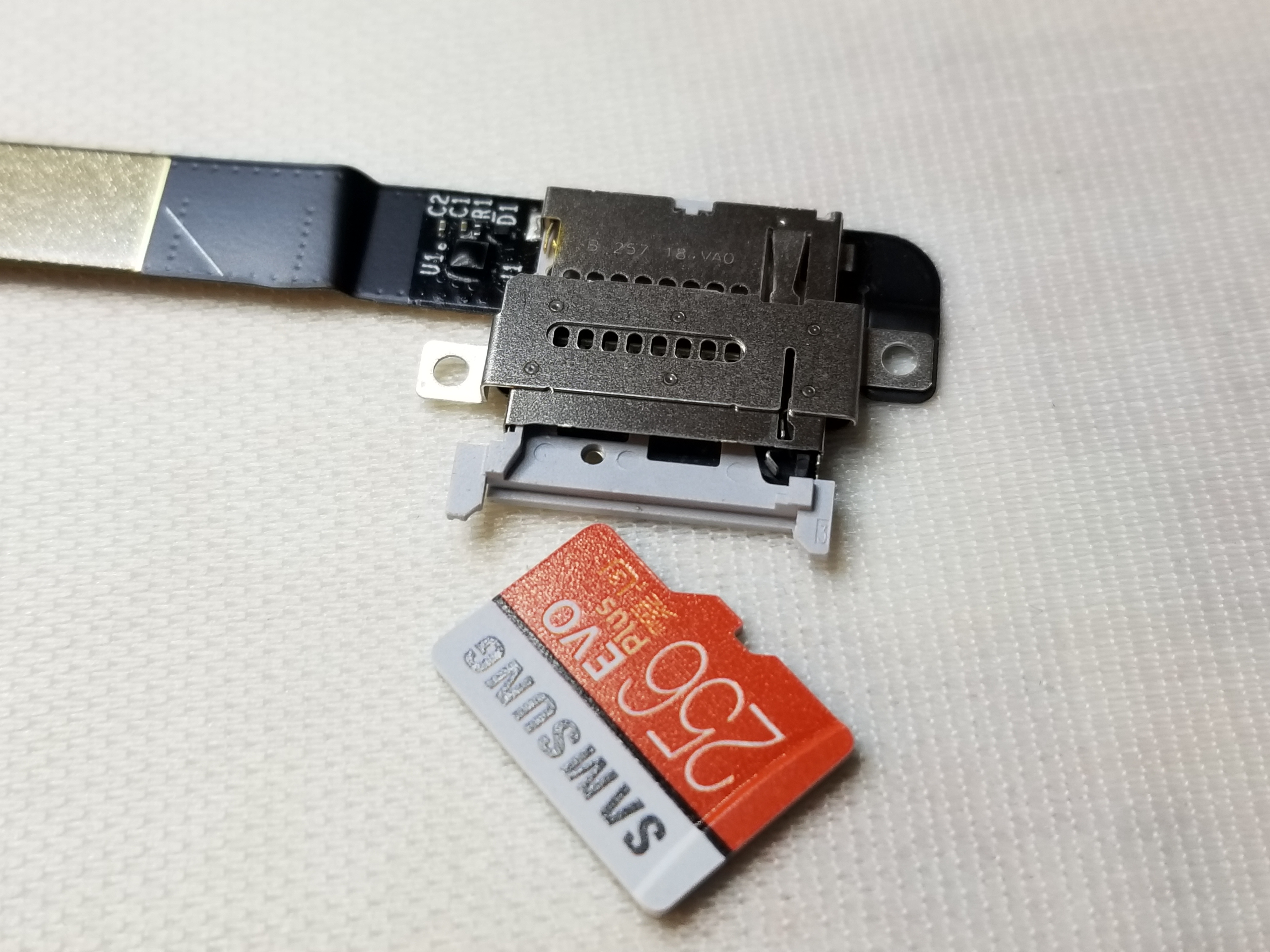

tf卡扩展
卡槽

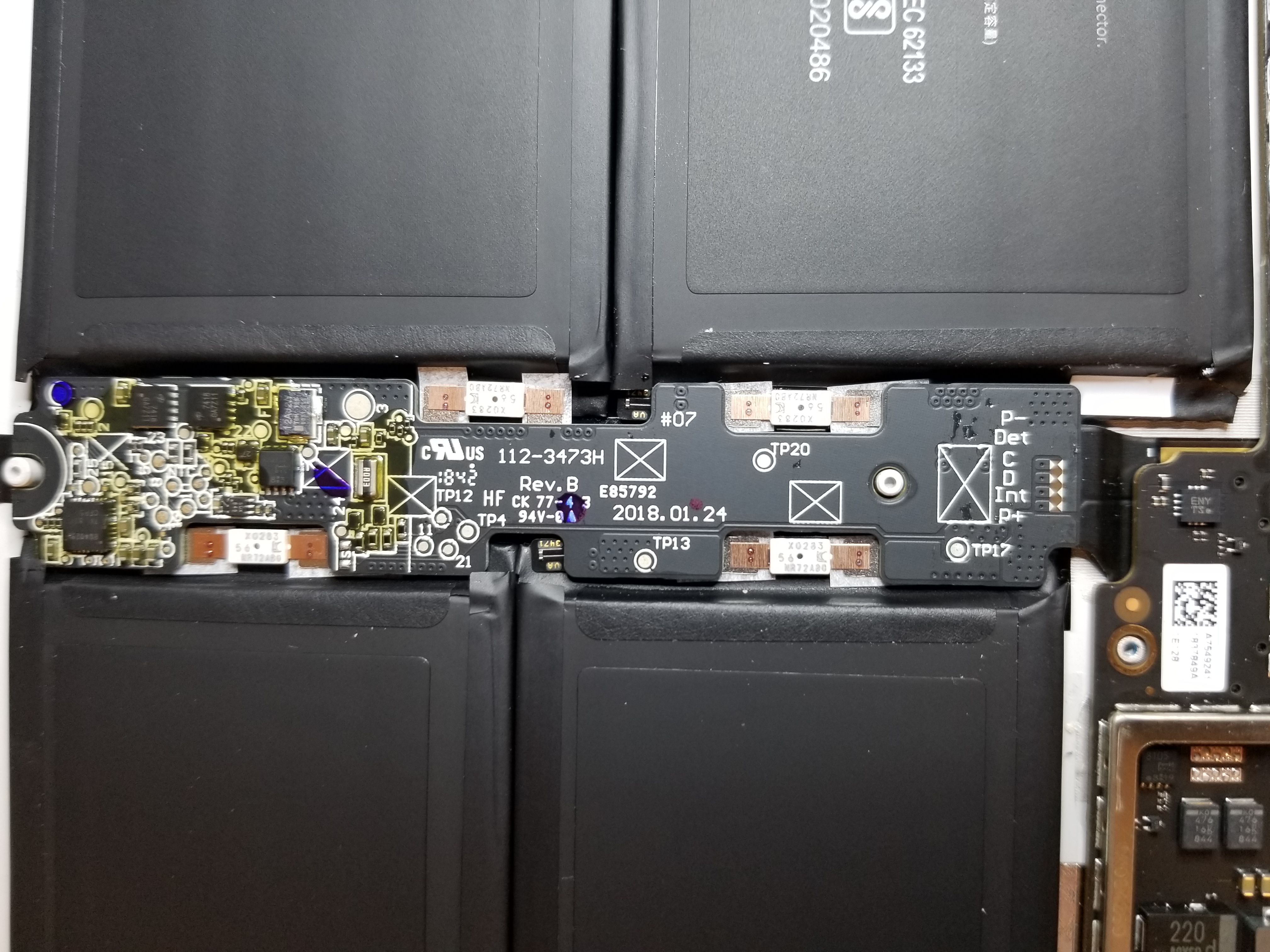

电池保护均衡电路
保护电路细节
电池信息
后置摄像头 前置摄像头 前置虹膜识别 后置麦克风
背壳与电池
各种磁铁

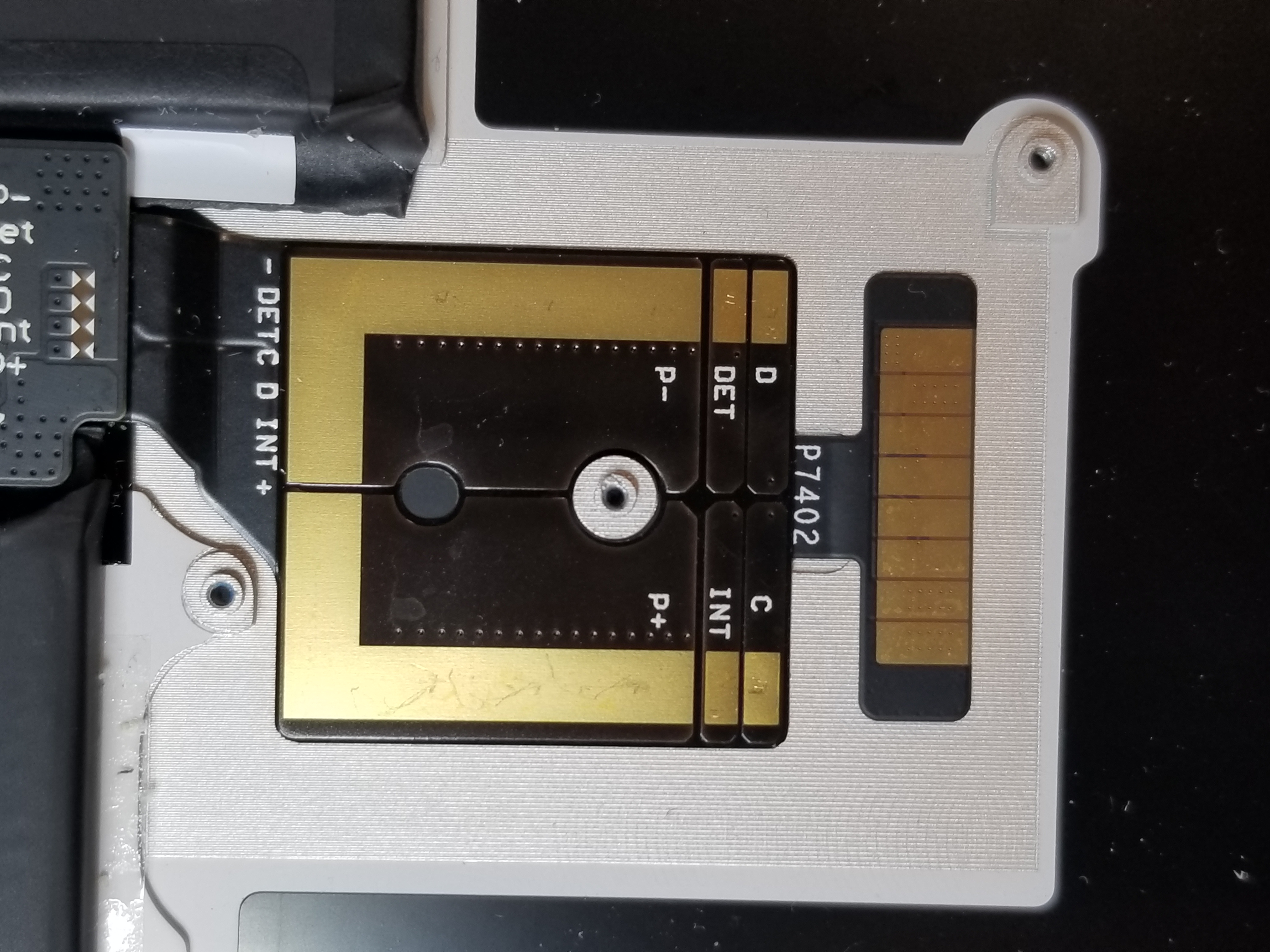

电池供电触点
各种螺丝
全家福
第二部分魔改4g上网
带4g网卡上网总觉得不方便，第一占用usb数据口，第二携带不方便怕把usb口别坏，第三易丢，于是决定把它直接装进平板里。
魔改有四个重点，第一缩网卡体积，usb头得去掉，卡托得拆除并移位。第二4网络天线，设计天线的位置只能是平板壳上侧的注塑部分。第三网卡供电，要在主板上找到稳定的5v供电，我的方案是取用键盘的3.3v供电，3.3v直接接入网卡芯片的供电电感，放弃原有的5usb供电。第四网卡启动开关，如果不加启动开关就会存在平板启动即网卡启动，在熄屏或不用网卡的情况下，网卡会存在耗电和集热的情况，我的解决方案是加一个按键和一块开关板，按键装在两个音量键中间，若同时按下两个音量键，此按键就会触发开关板供电网卡启动，关闭网卡同理，这样就可以实现网卡开关机控制。
4g网卡

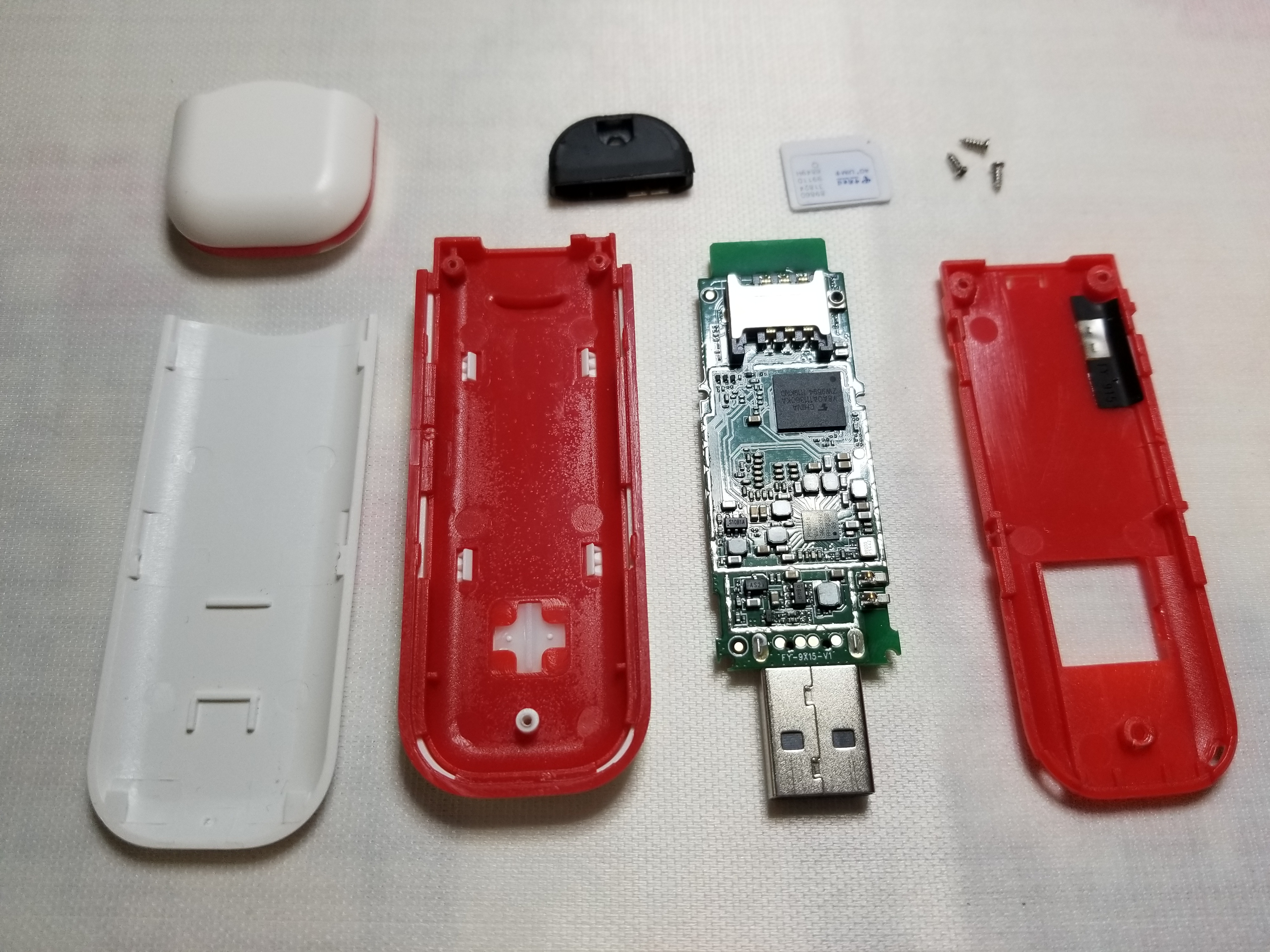

拆解

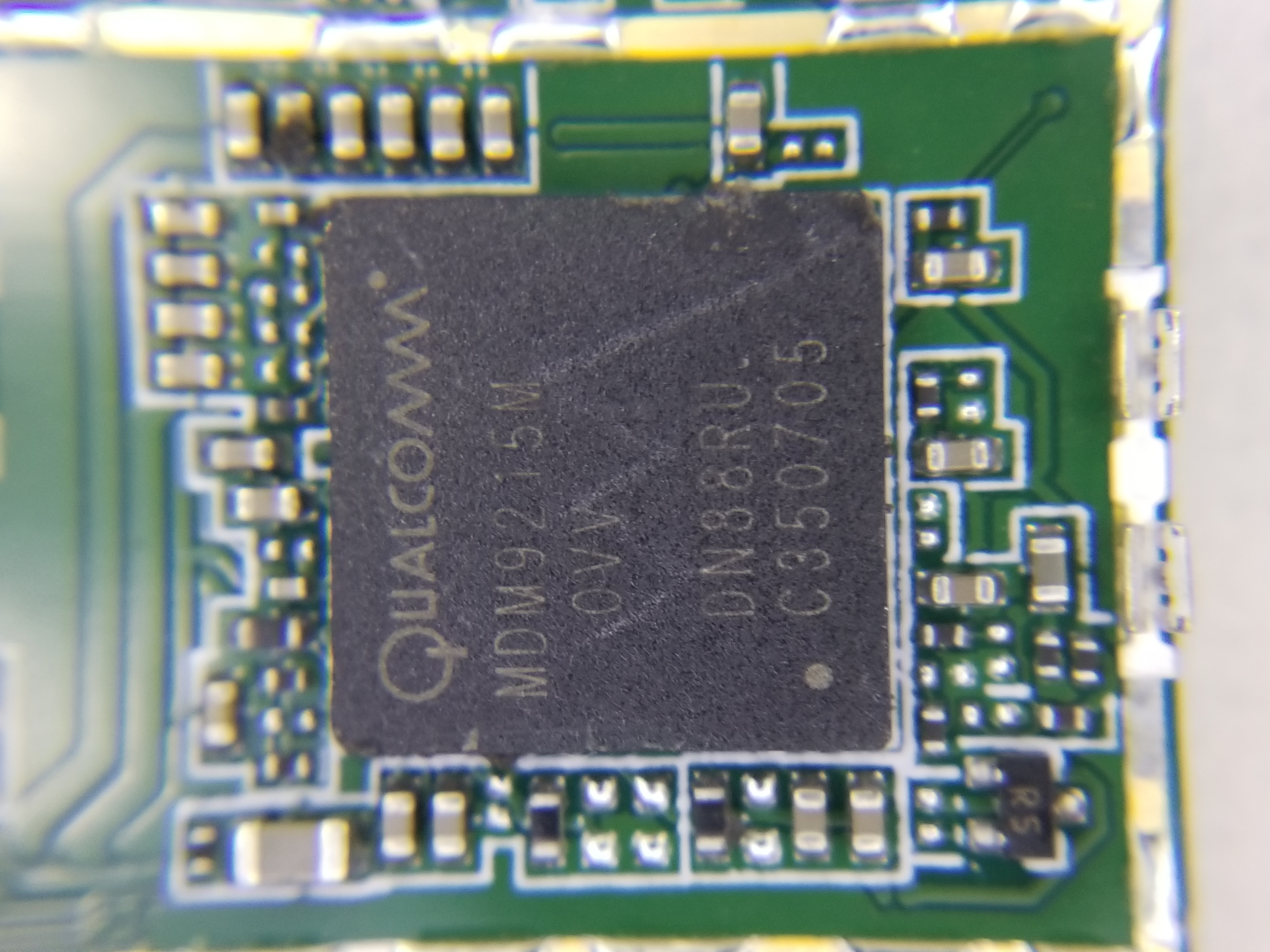

网卡高通网络芯片
网卡wifi芯片
网卡电源管理芯片
拆除usb

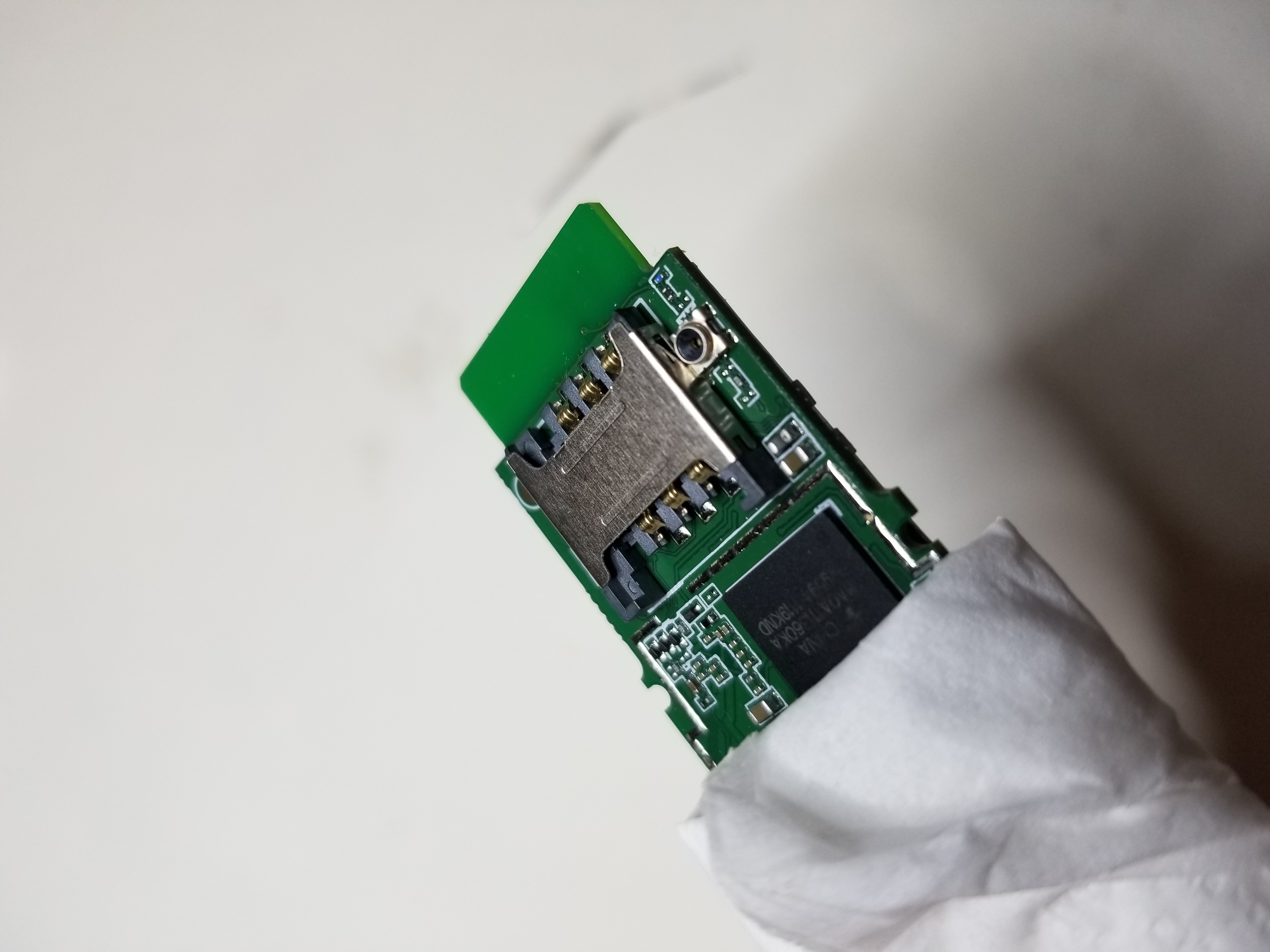

拆除卡托
设计4g网络天线，贴铝箔-刻出线路-贴胶带-接屏蔽线
设计4g网络天线，贴铝箔-刻出线路-贴胶带-接屏蔽线
增加网卡开关机按键，加在音量+-键中间，同时按下音量+-键触发此按键
将天线焊在主板上
开关板 3.3v供电，单击持续输出3.3v（开机），再次单击停止3.3v输出（关机）
连接各线路，左侧白线为网络天线，黑白交织线网卡供电线，右上漆包线开关按键线，右侧黑白线主板输出
实际供电电压
装入平板中
完美装入
测试，网卡wifi名为微软平板
4g网卡网速
家中宽带网速
完结，下节硬盘升级，硬盘颗粒在运输途中，希望能成功。
