本资料为[国企]幕墙技术质量工艺标准化三维图集2020版。
一、板型预埋件侧埋做法说明

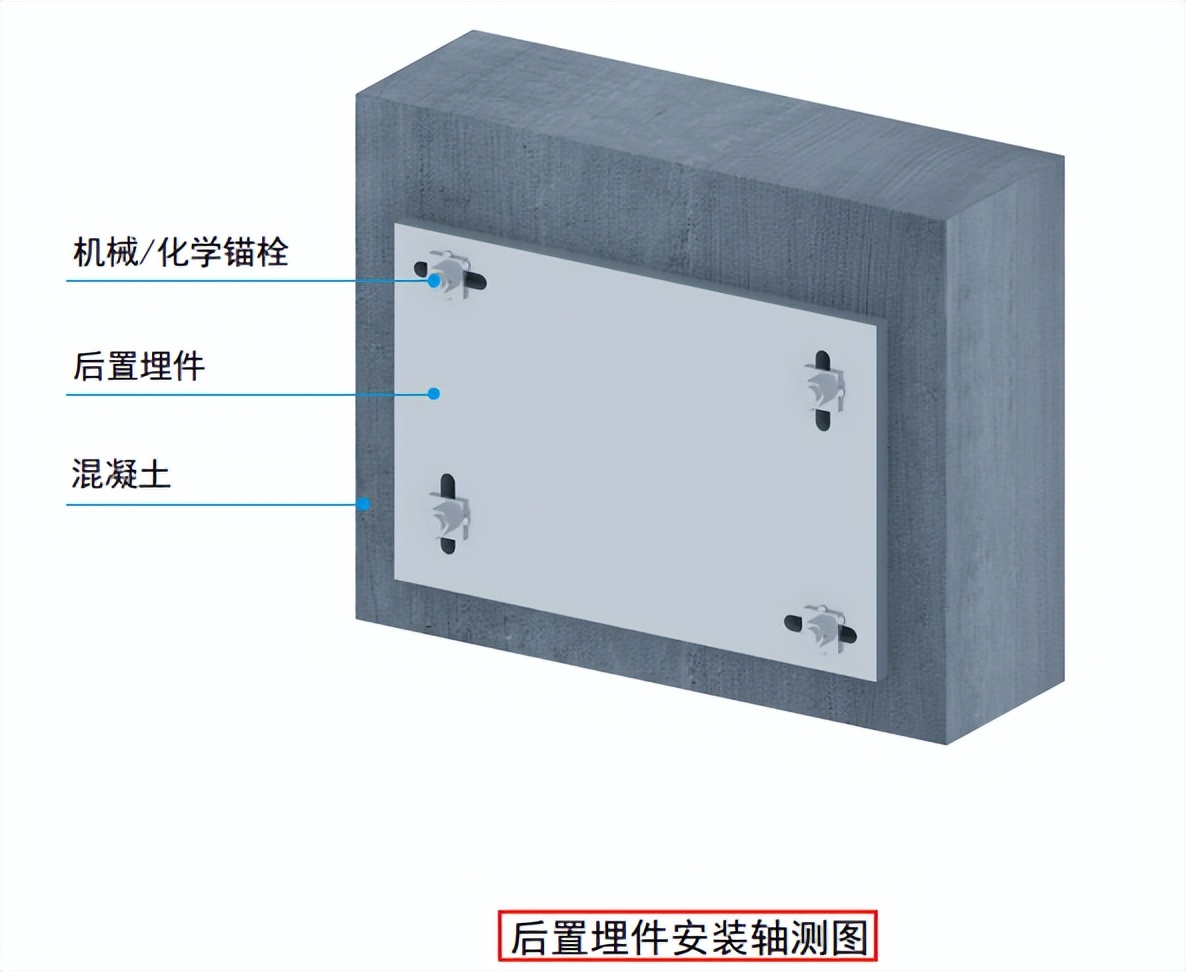

1、根据《玻璃幕墙工程技术规范》JGJ 102-2003附录C.0.2，《混凝土结构加固设计规范》GB 50367-2013第4.1.1条，预埋件材料选用;
锚筋∶采用HPB300、HRB335或HRB400级热轧钢筋，锚筋严禁采用冷加工钢筋。
钢板及型钢∶采用Q235B级钢，埋件外露表面要按设计要求进行防腐处理，与砼接触面一律不得油漆或沾染油类物质。
2、根据 《玻璃幕墙工程技术规范》JGJ 102-2003条文说明5.5.1，《混凝土结构后锚固技术规程》JGJ145-2013第3.3.3，后置预埋件的
混凝土强度等级应≥C20，且≤C60，当安全等级为一级时应≥C30。
3、根据 《建筑装饰装修工程质量验收标准》GB 50210-2018第11.1.2条，后补埋件现场需按规范进行拉拔实验，验证是否满足使用要求。

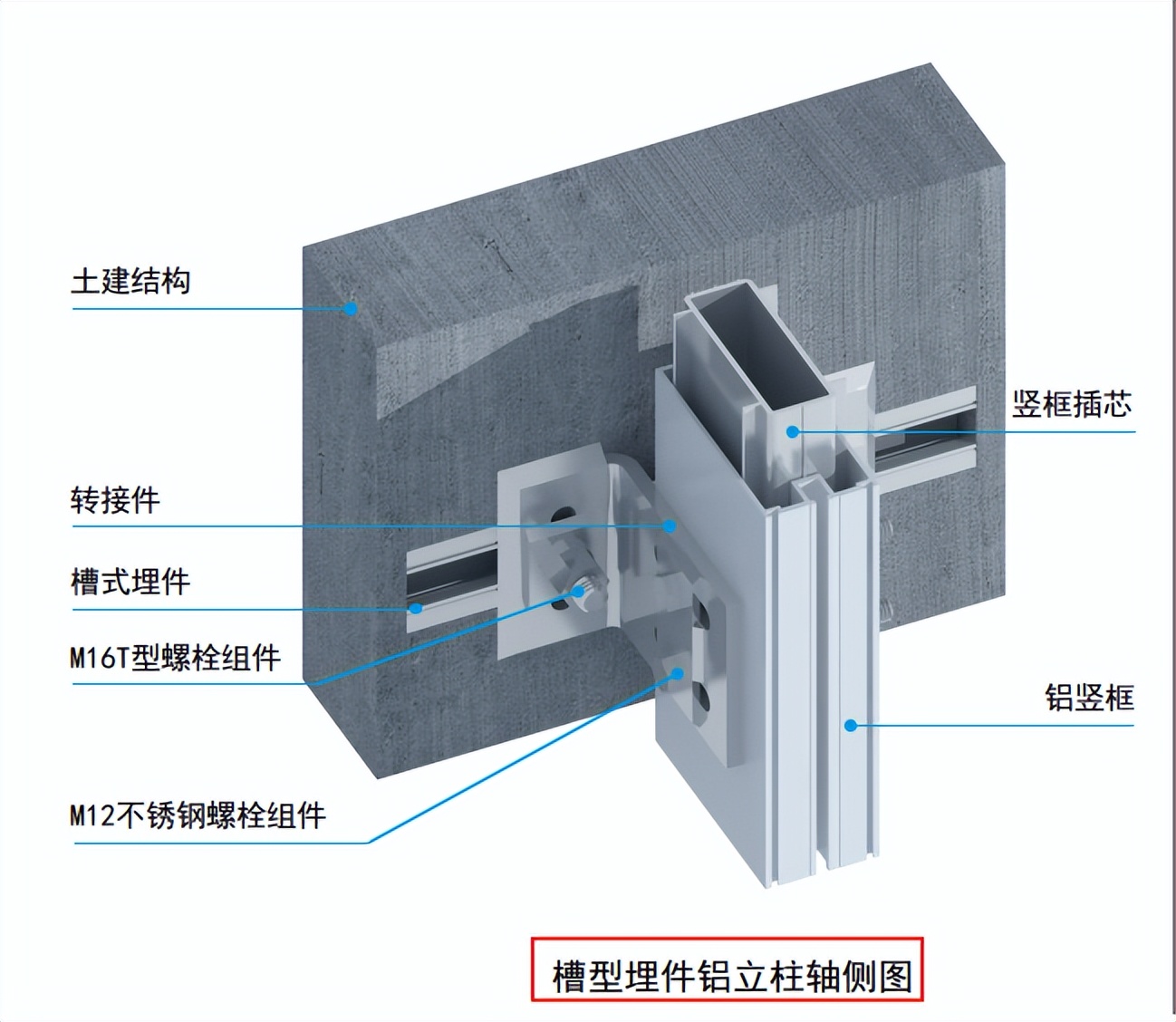

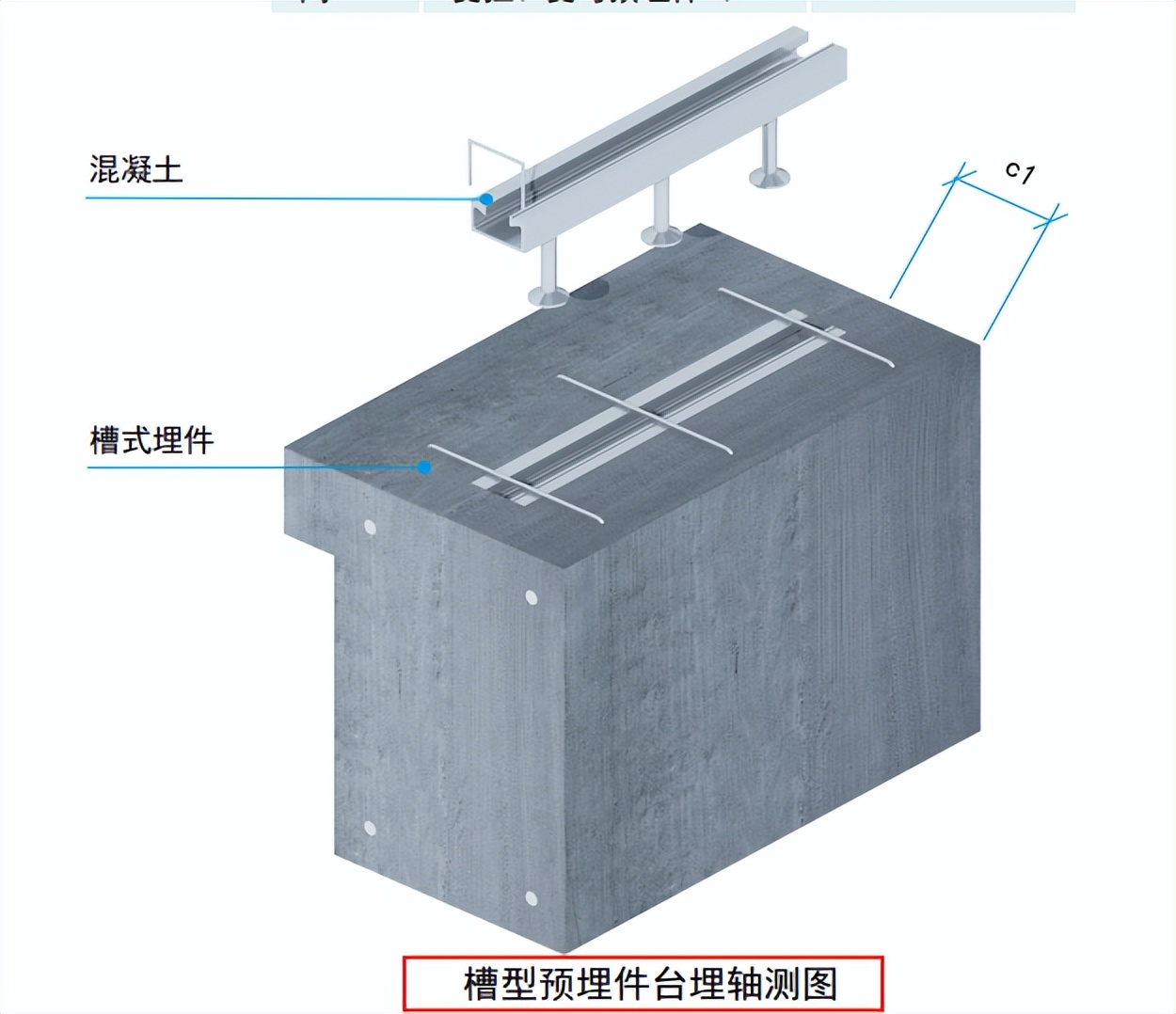

二、槽型埋件钢立柱安装做法说明
1.当槽型埋件平整度偏差较大时，应采用钢片垫平钢转接件。
2.上下相邻立柱之间应留15～20mm胶缝，立柱调整完成后打胶密封。
三、目录
1、幕墙埋件系统

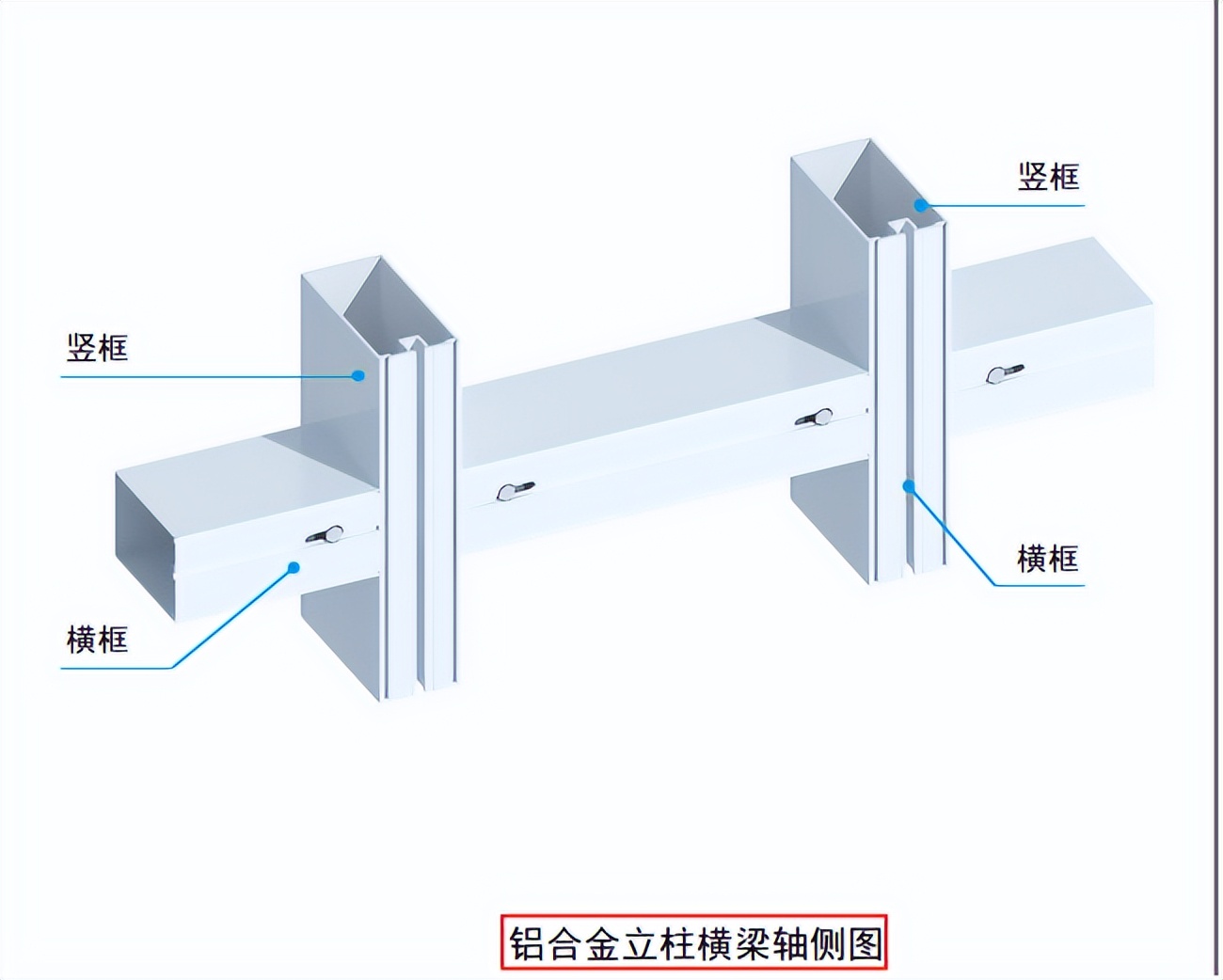

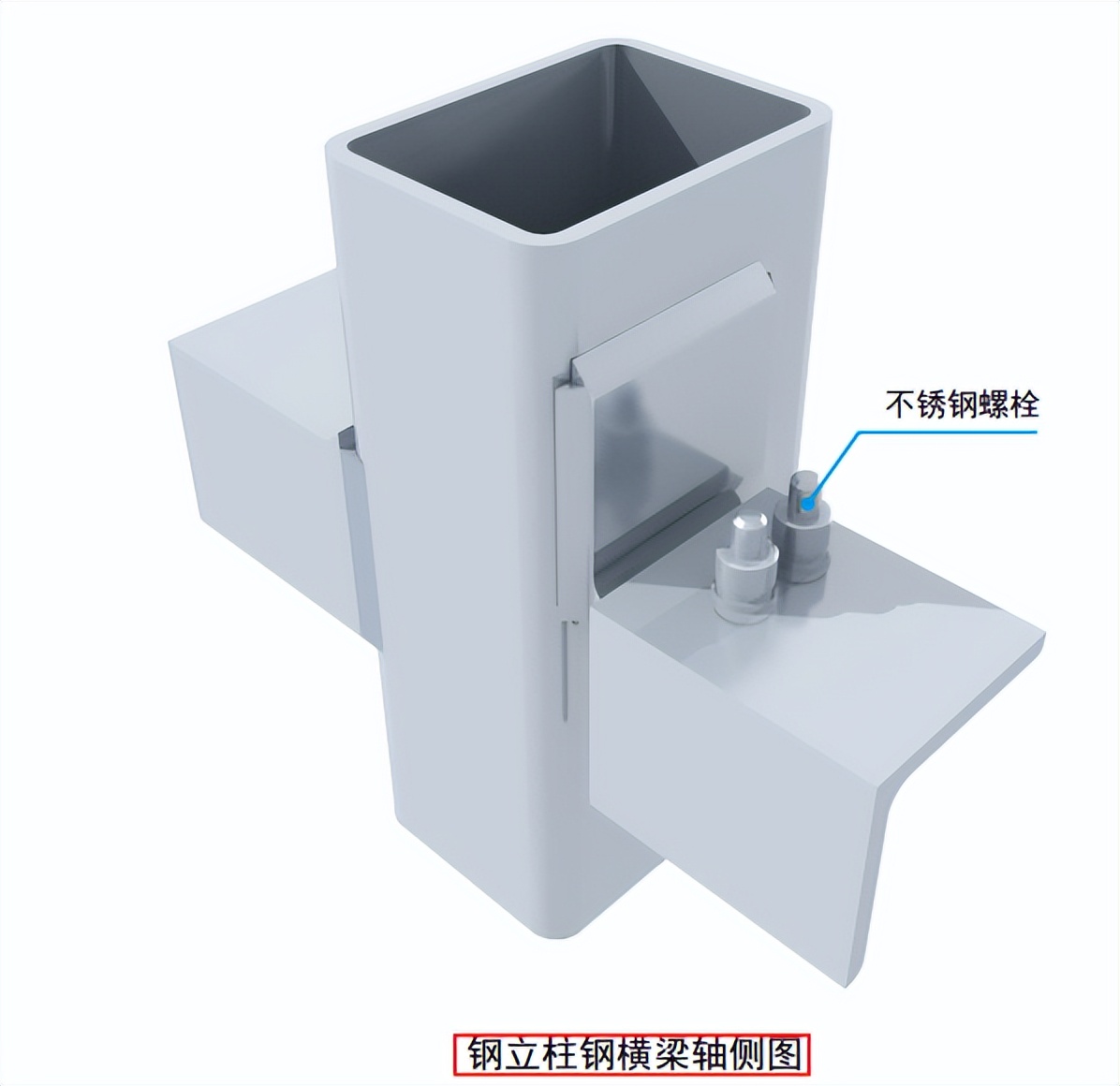

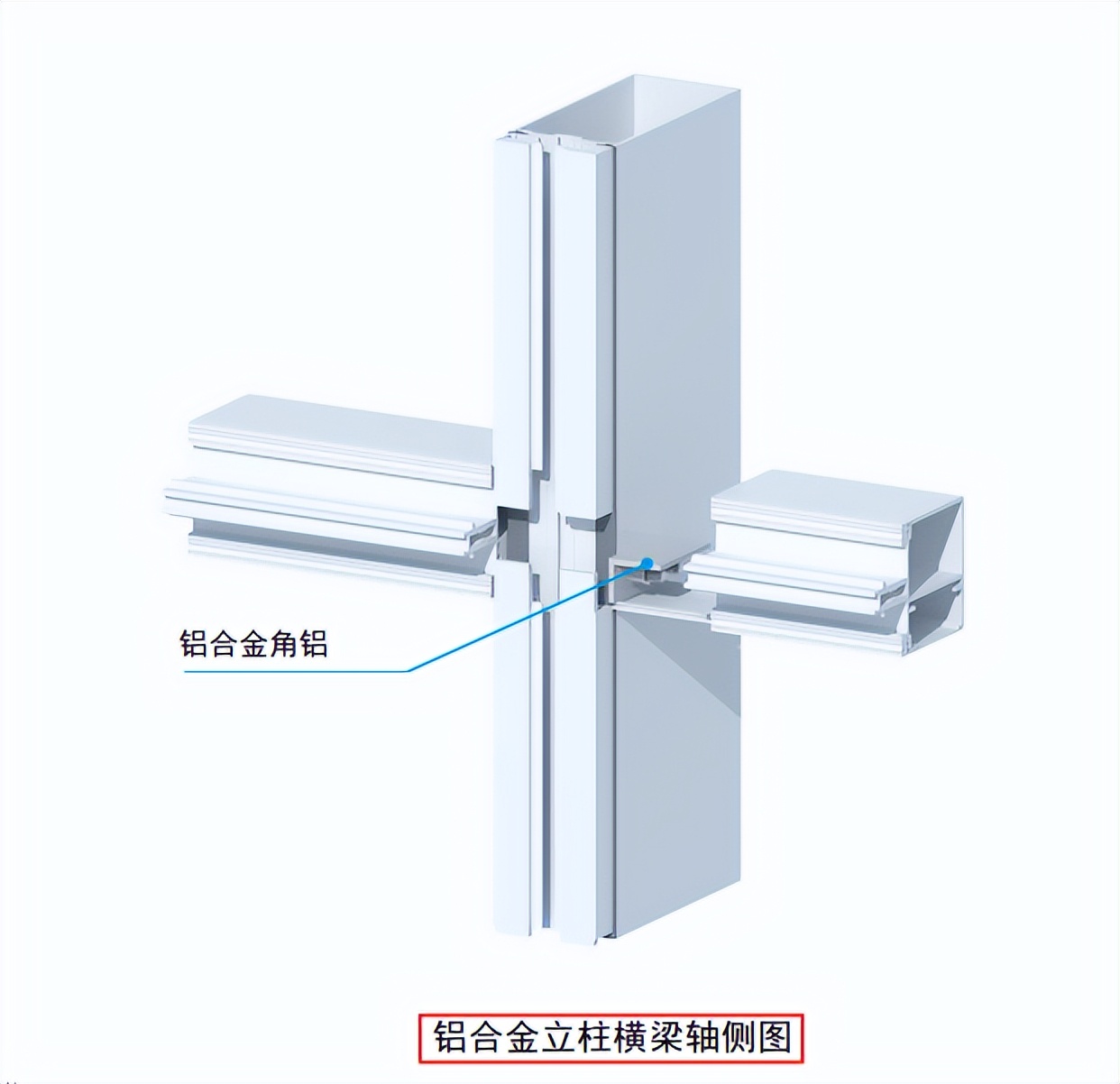

2、 幕墙龙骨系统

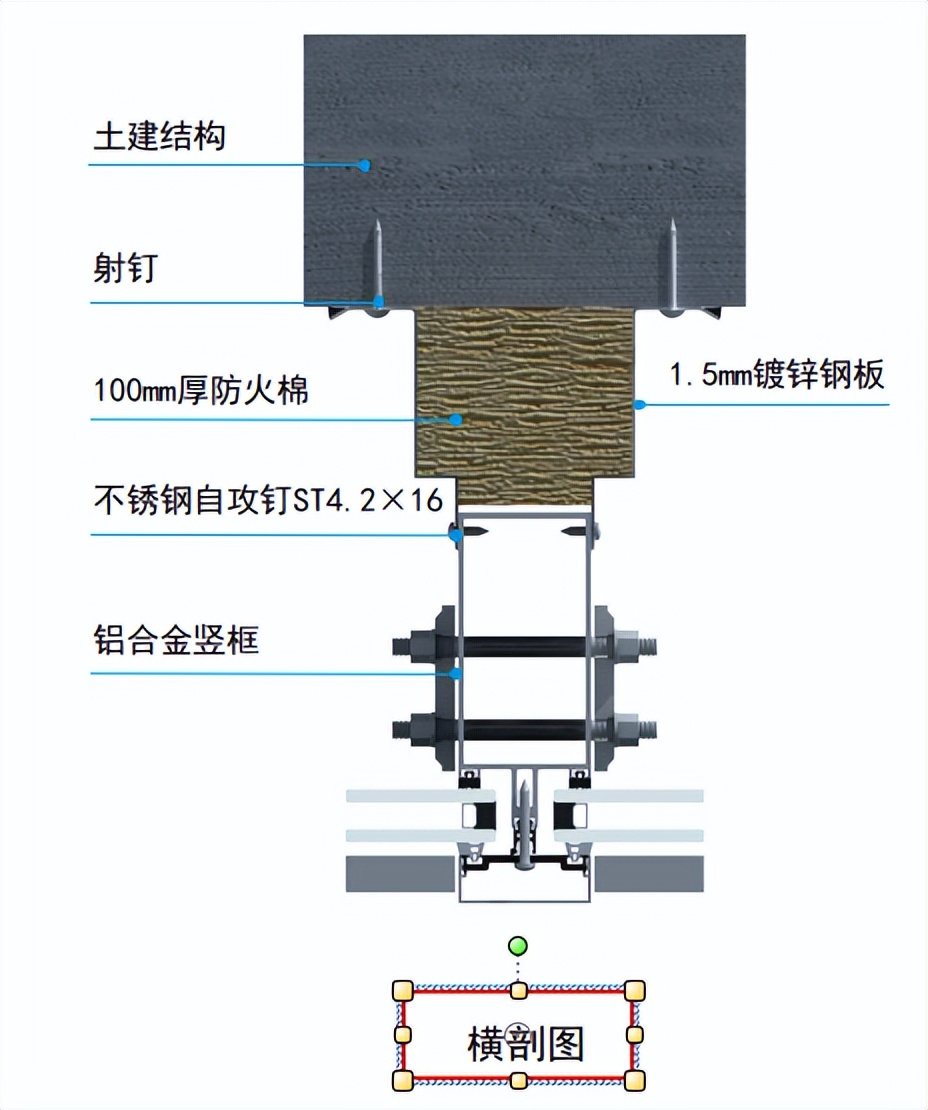

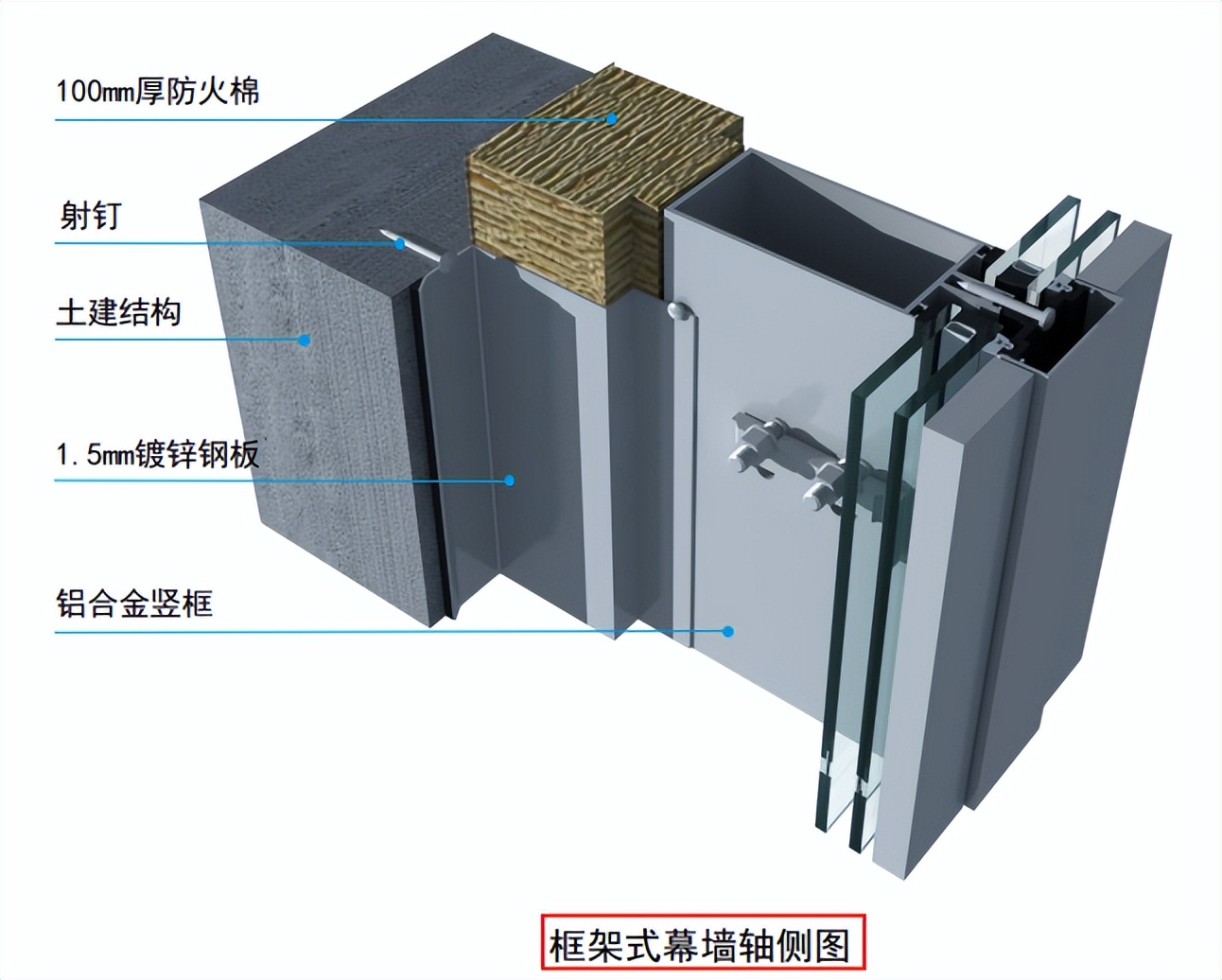

3 、幕墙防火及防雷做法
4、 幕墙保温

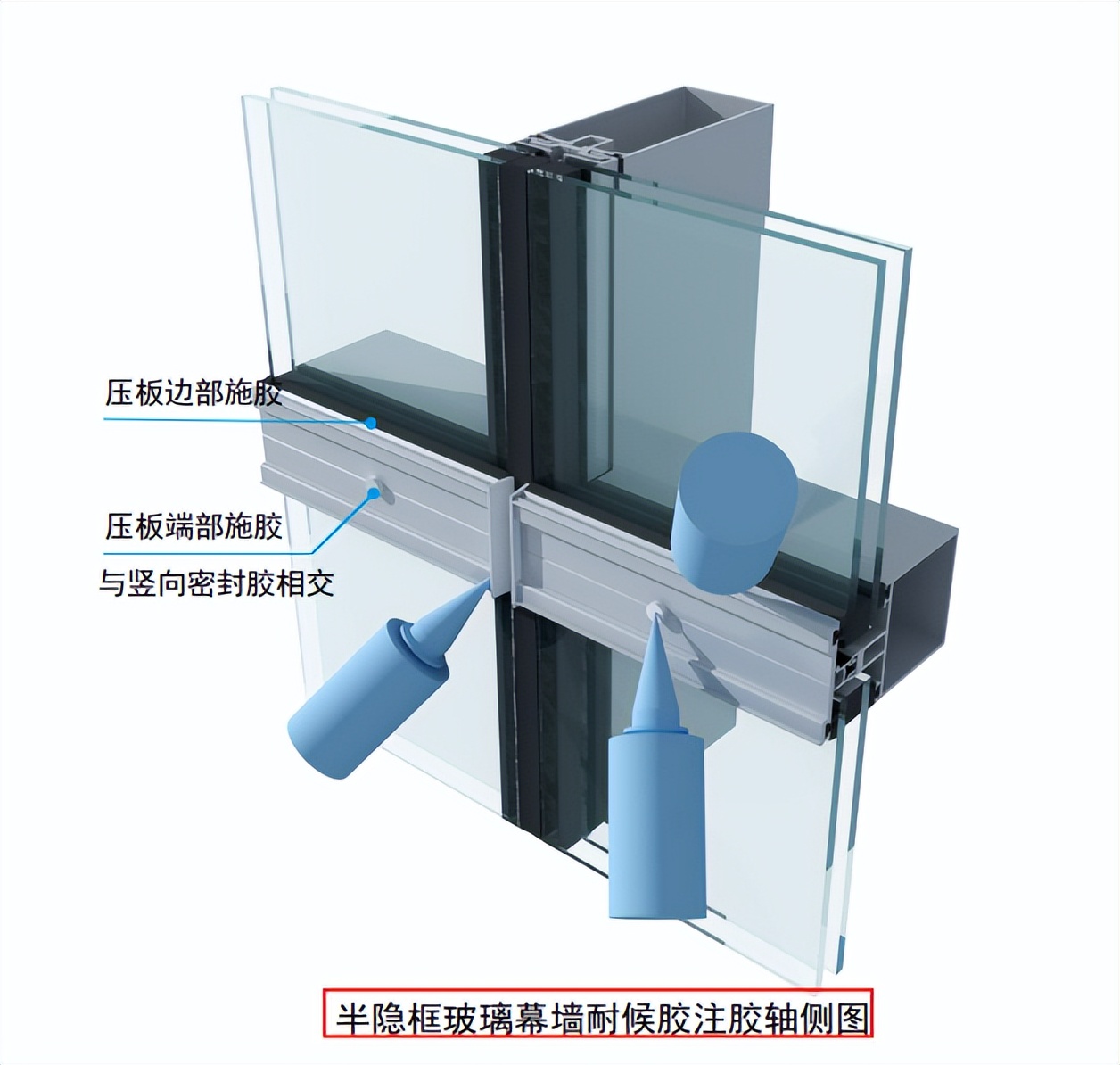

5 、玻璃幕墙

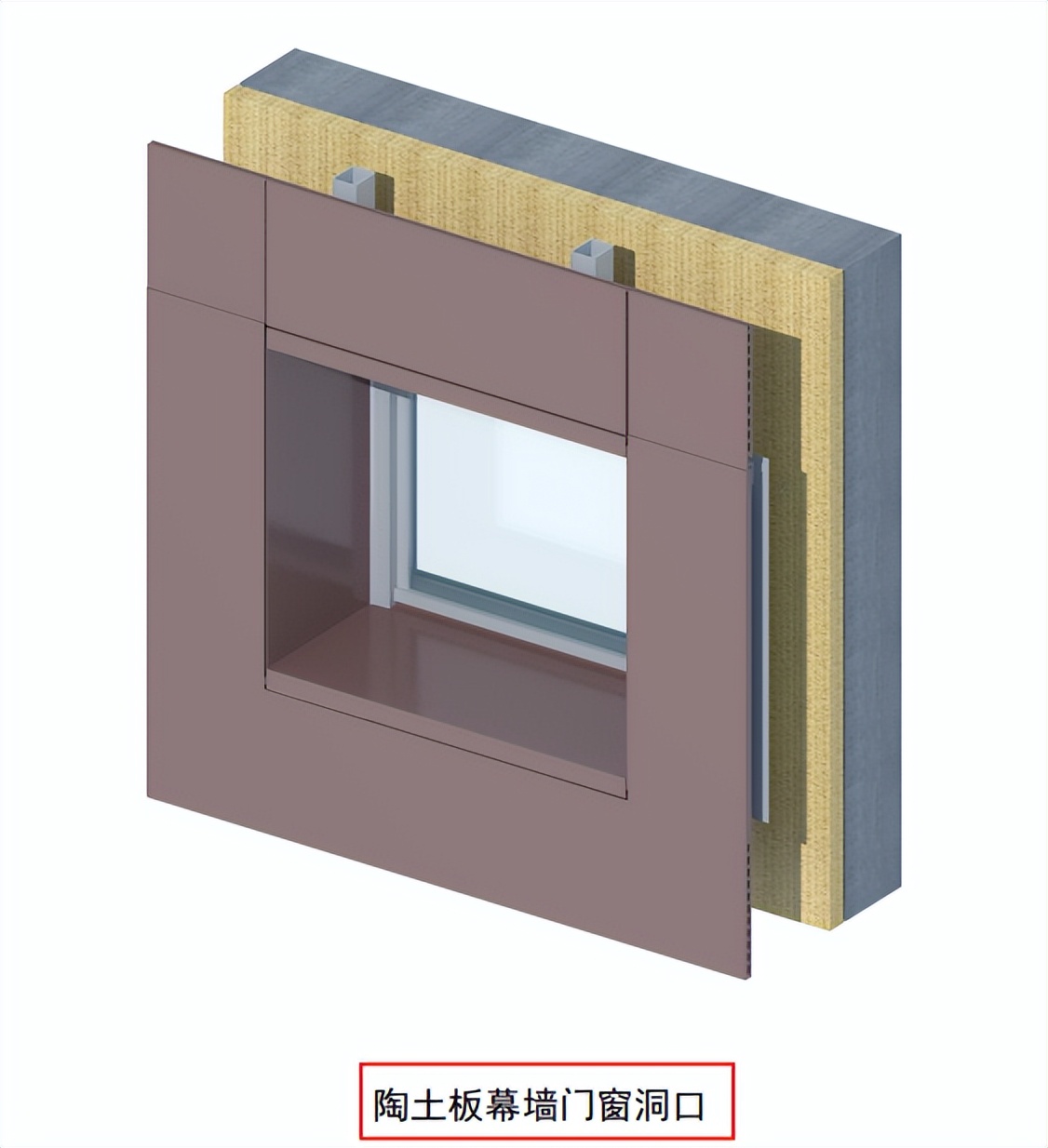

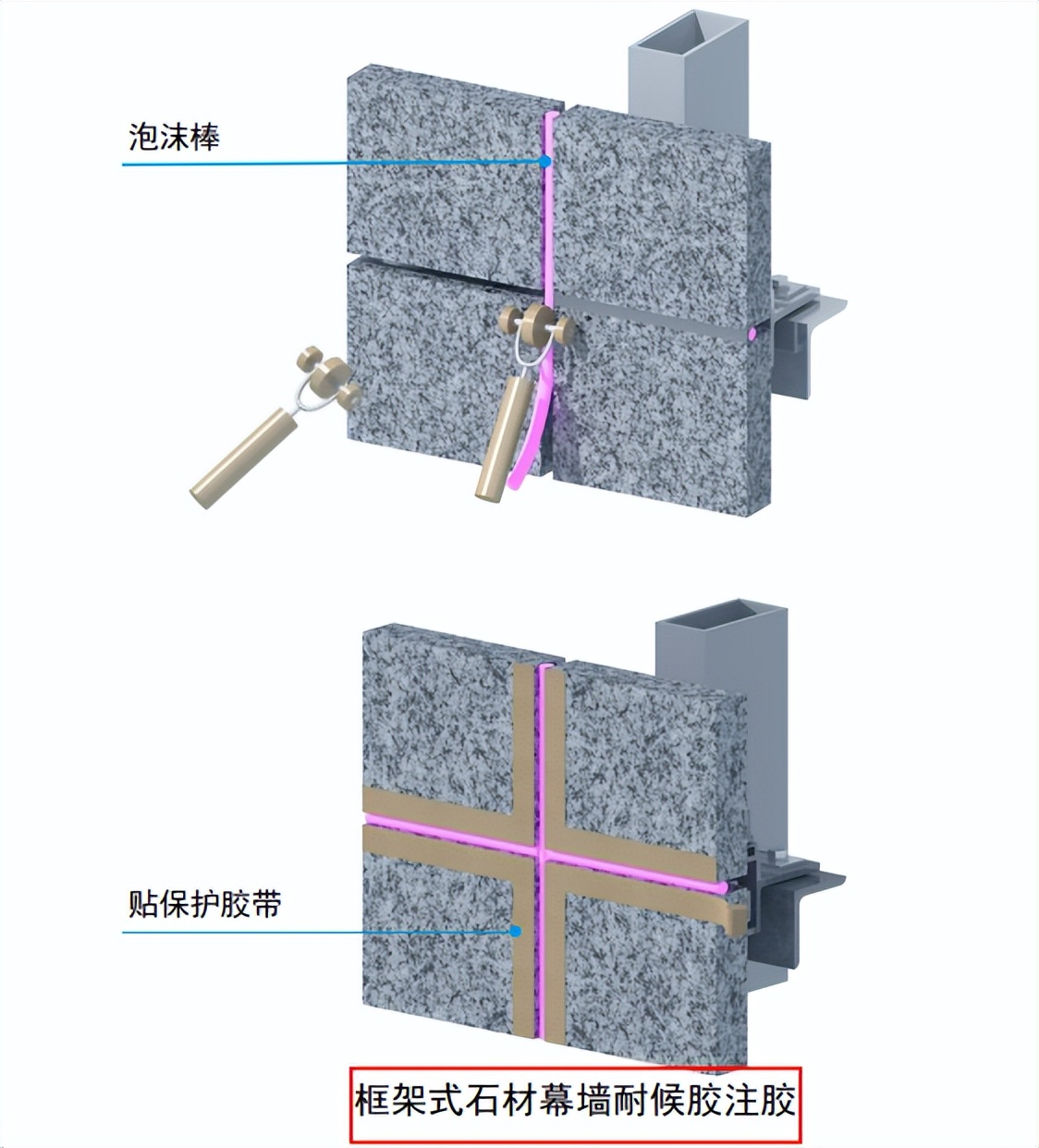

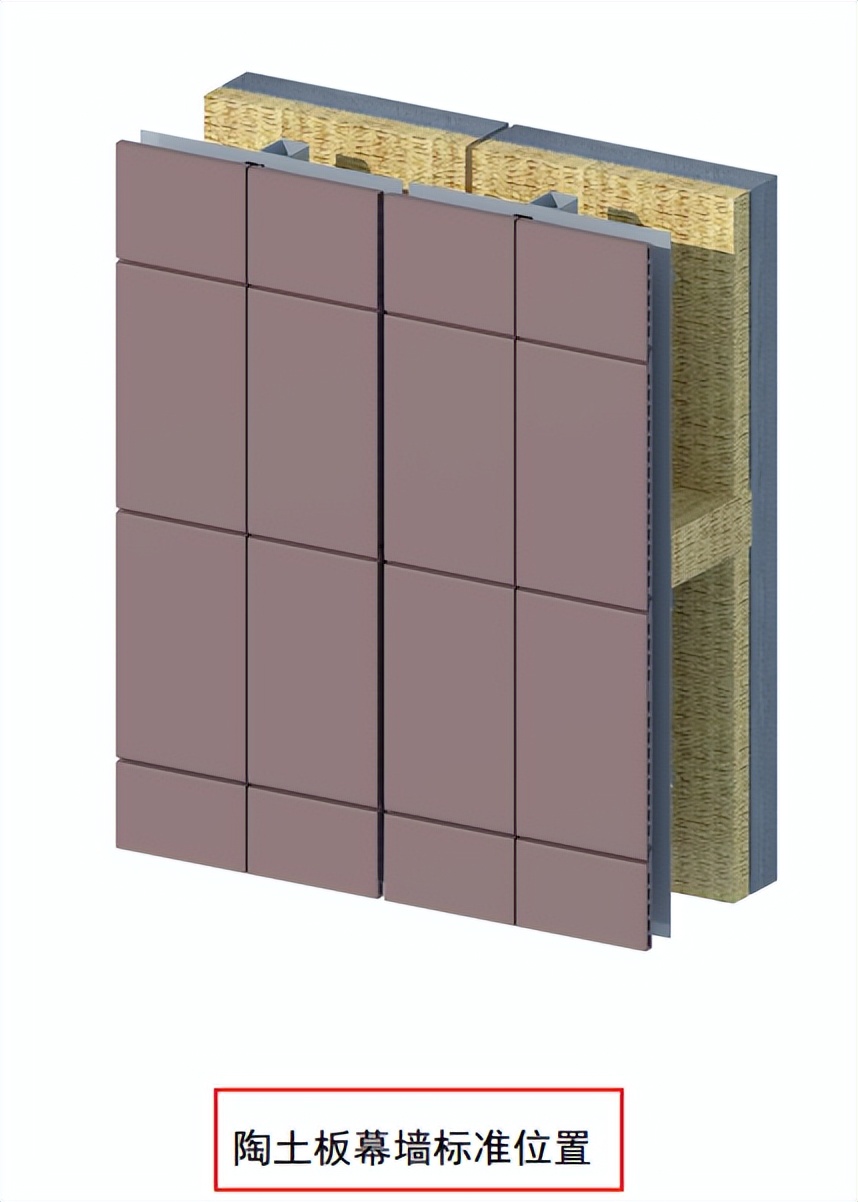

6 、金属与石材幕墙

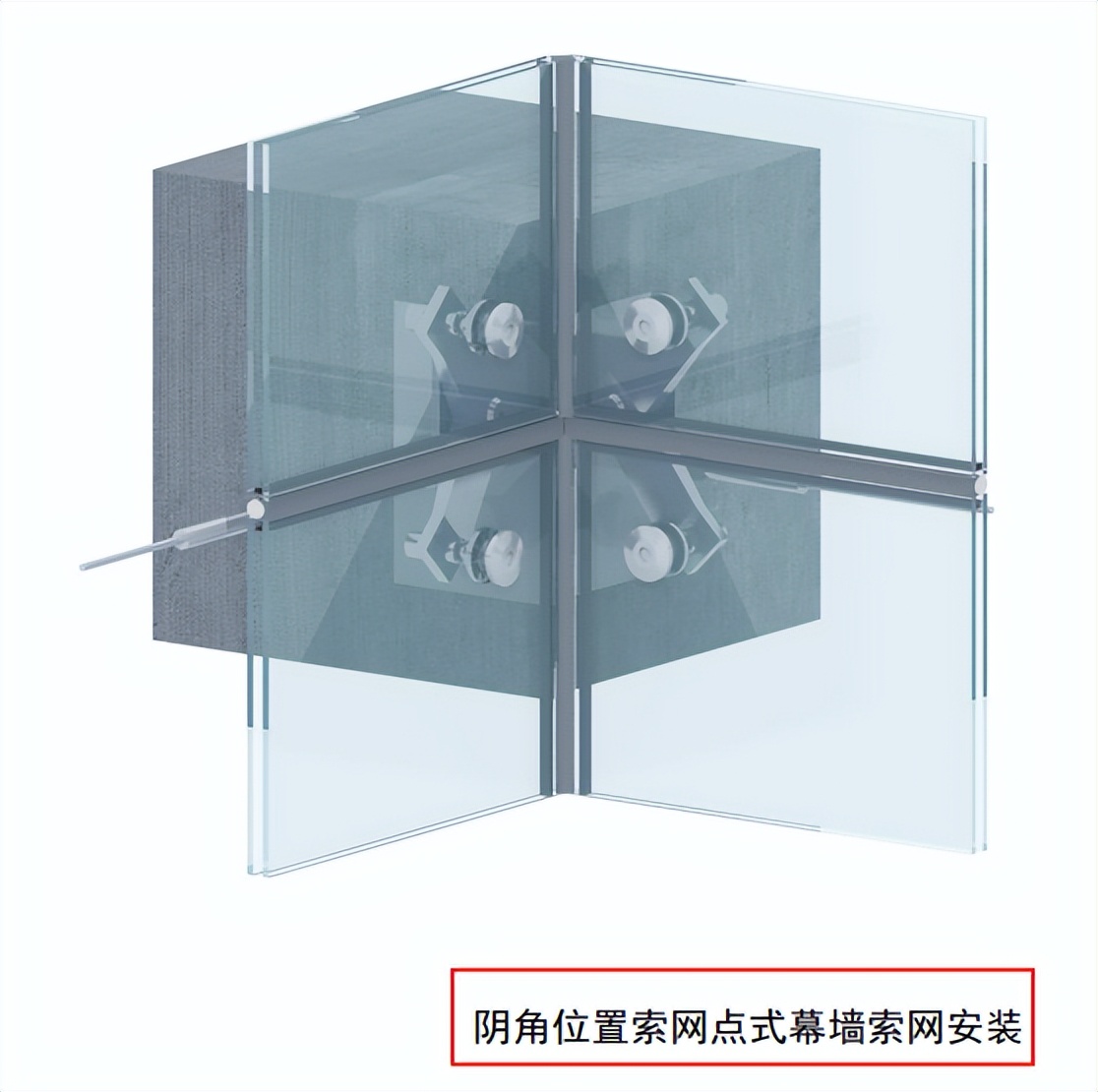

7、 点支式玻璃幕墙
8、 全玻幕墙
9 、单元幕墙
