一、紧固件材料

紧固件主要包括螺栓、双头螺栓和螺母。紧固件在阀门上直接承受压力，对防止介质外流起关重要作用，因此选用的材料必须保证在使用温度下有足够的强度与冲击韧性。

根据介质压力和温度选择紧固件材料时可按表选择。

选用合金钢材料时必须经过热处理。对紧固件有特殊耐腐蚀要求时，可选用Cr17Ni2、2Cr13、1Cr18Ni9等不锈耐酸钢。

二、填料材料

在阀门上，填料是用来充填阀盖填料室的空间，以防止介质经由阀杆和阀盖填料室空间泄漏。

1、对填料的要求

1）耐腐蚀性好，填料与介质接触，必须能耐介质的腐蚀。

2）密封性好，填料在介质及工作温度的作用下不泄漏。

3）摩擦系数小，以减小阀杆与填料间的摩擦力矩。

2、填料的种类

填料可分为软质填料及硬质填料两种：

1）软质填料： 系由植物质，即*麻大**、亚麻、棉、黄麻等，或由矿物质，即石棉纤维，或由石棉纤维内夹金属丝和外涂石墨粉等编织的线绳，也有压成的成型的填料，以及近年来新发展的柔性石墨填料材料。

植物质填料常用于100℃以下的低压阀门；矿物质填料可用于450-500℃的阀门。

近年来使用橡胶O型圈做填料的结构介质温度一般限制在60℃以下。

高温高压阀门上的填料也有采用纯石棉加片状石墨粉压紧而成的。

2）硬质填料： 即由金属或金属与石棉、石墨混合而成的填料以及聚四氟乙烯压合烧结而成型的填料，金属填料使用较少。

3、填料的选择

选择填料要根据介质、温度和压力来选择，常用的材料有以下几种：

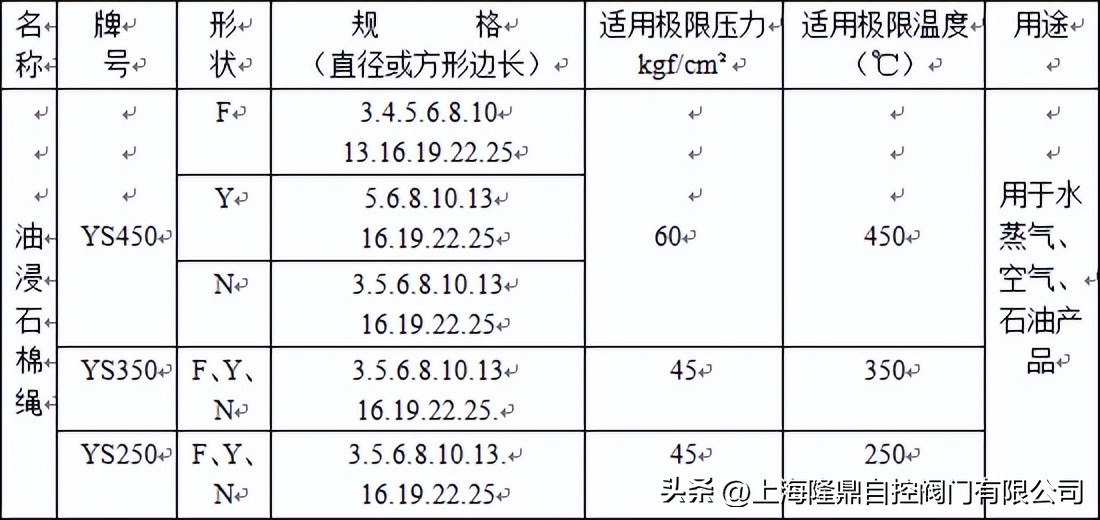

1）油浸石棉绳，可按表5-2选择。

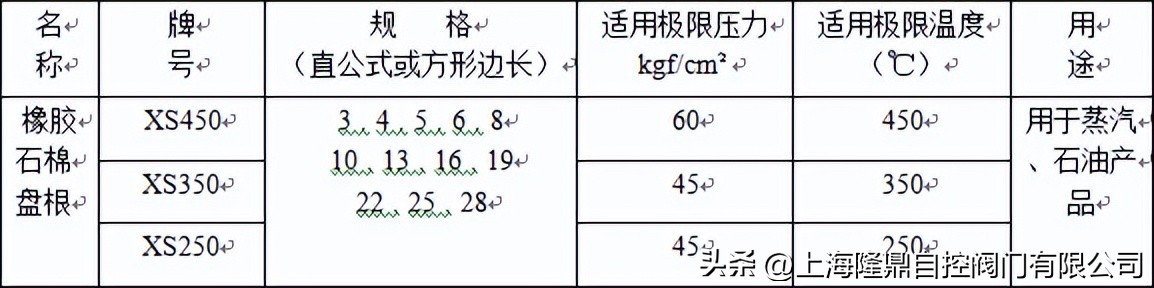

2）橡胶石棉绳：可按表5-3选择。

3）石墨石棉绳：石棉绳上涂有石墨粉，可用温度450℃以上，压力可以达到16Mpa，一般适用于高压蒸汽上。近后来又逐步采用了压成人字型填料，单圈放置，密封性好。

4）聚四氟乙烯：这是一种目前使用较广的一种填料。特别适用腐蚀性介质上，但温度不得起过200℃。一般采用压制或棒料车制而成，形状如图5-1所示。

表5-2

注：形状代号F表示方的，穿心或一至多层编结；Y表示圆的，中间是一扭制芯子，外边是一至多层编结；N表示扭制的。

表5-3

三、垫片材料

垫片是用来充填两个结合面（如阀体和阀盖之间的密封面）间所有凹凸不平处，以防止介质从结合面间泄漏。

1、对垫片的要求

垫片材料在工作温度下具有一定的弹性和塑性以及足够的强度，以保证密封。同时要具有良好的耐腐蚀性。

2、垫片材料的种类和选择

垫片可分为软质和硬质两种，软质一般为非金属材料，如硬纸板、橡胶、石棉橡胶板，聚四氟乙烯等。硬质一般为金属材料或者金属包石棉、金属与石棉缠绕的等。

垫片的形状有很多，有扁平的、圆形的、椭圆形的、齿形的、透镜式的以及其他特殊形状的。

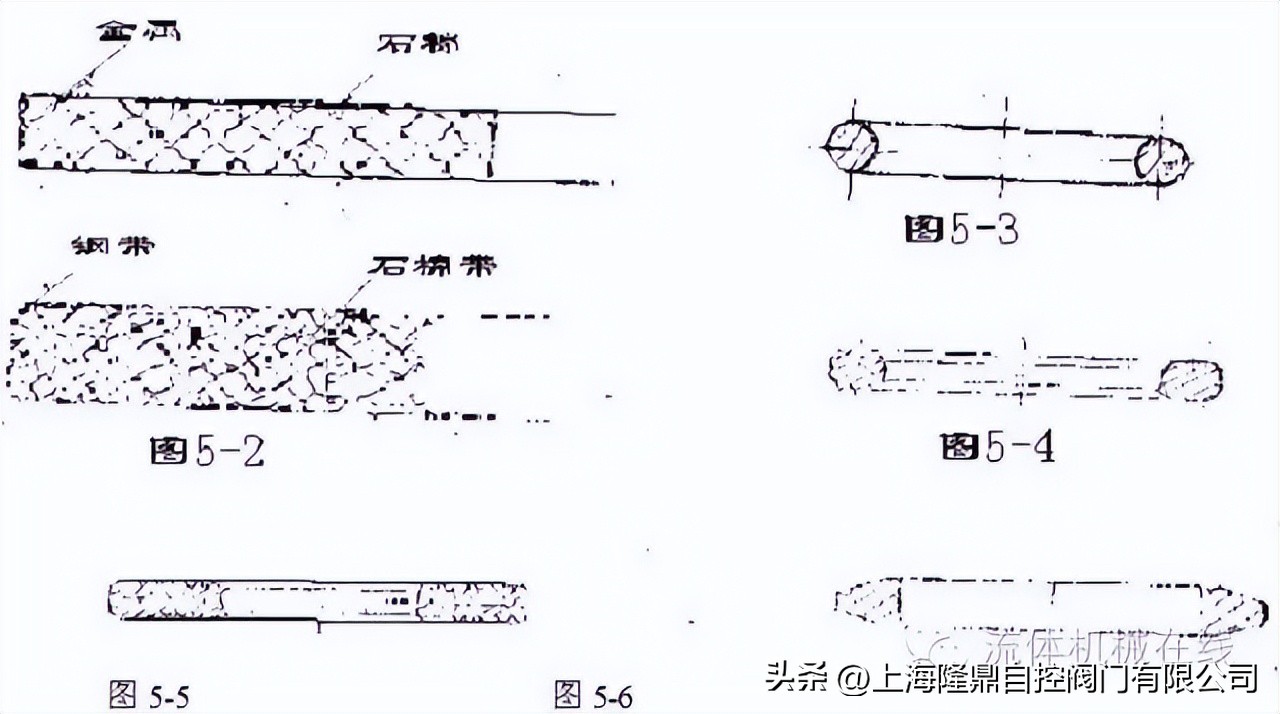

图5-2为金属包有石棉衬垫和金属石棉缠绕式垫片

图5-3为橡胶制O形圈。

图5-4为梯形槽式金属垫片。

图5-5为密封面凹凸式金属齿形垫片。

图5-6为密封面透镜式金属垫片。

金属垫片的材料一般用08、10、20优质碳素钢和1Cr13、1Cr18Ni9不锈钢，加工精度和表面光洁度要求较高，适用于高温高压阀门。

非金属垫片材料一般塑性较好，用不大的压力就能达到密封，适用于低温低压阀门。

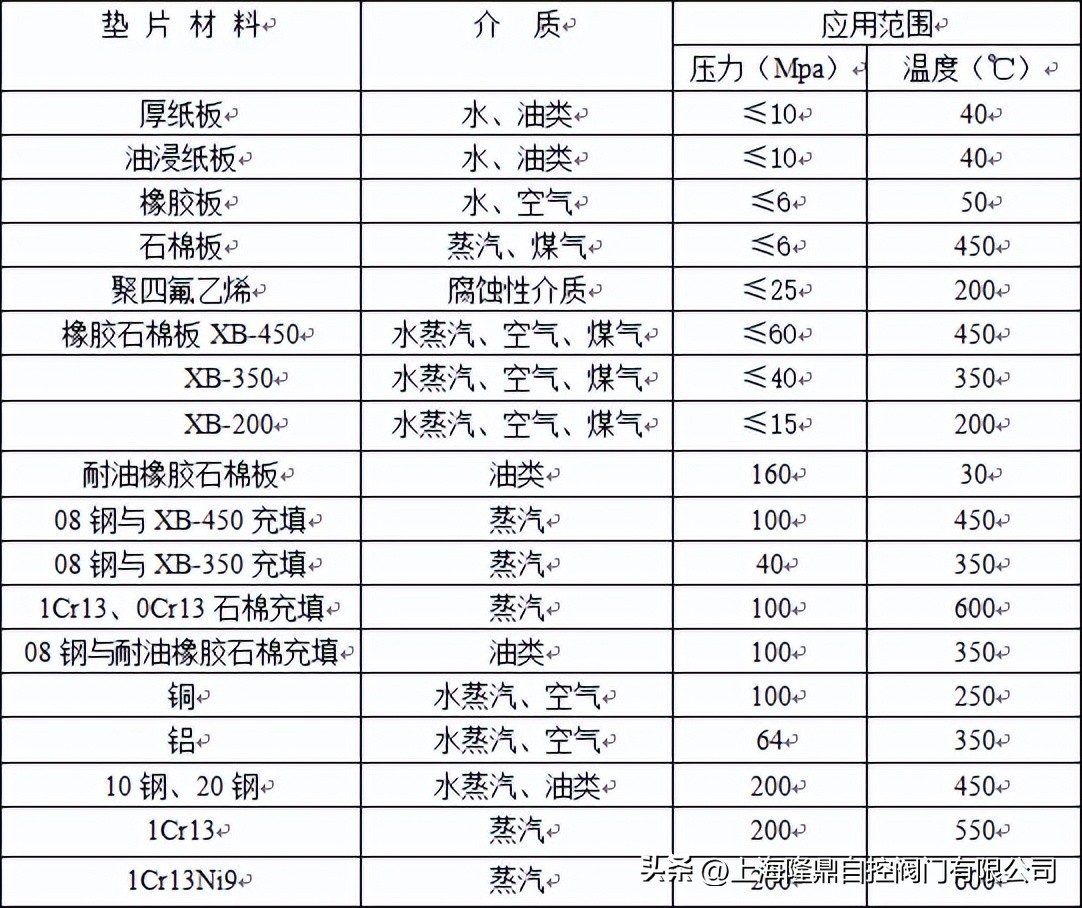

垫片材料可按表5-4选择。
